MSP430单片机实验报告v3.0

msp430实验报告msp430实验报告引言：msp430是一种低功耗、高性能的微控制器，被广泛应用于嵌入式系统和物联网设备中。

本实验报告将介绍我对msp430微控制器进行的一系列实验，包括实验目的、实验过程、实验结果以及对实验的总结和展望。

实验目的：本次实验的主要目的是熟悉msp430微控制器的基本功能和使用方法，以及学习如何进行简单的控制程序设计。

通过实验，我希望能够掌握msp430的基本操作和编程技巧，并且能够运用所学知识解决实际问题。

实验过程：在实验开始之前，我首先对msp430微控制器进行了一些基本的了解。

我了解到，msp430具有低功耗、高性能和丰富的外设接口等特点，可以满足各种嵌入式系统的需求。

接着，我根据实验指导书的要求，准备好实验所需的硬件设备和软件工具。

第一部分实验是关于GPIO口的实验。

我按照实验指导书上的步骤，将msp430与LED灯连接起来，并编写了一个简单的程序，实现了对LED灯的控制。

通过这个实验，我学会了如何配置GPIO口和编写简单的控制程序。

第二部分实验是关于定时器的实验。

我学习了如何配置msp430的定时器，并编写了一个简单的程序，实现了定时闪烁LED灯的功能。

通过这个实验，我深入了解了定时器的工作原理和编程方法。

第三部分实验是关于ADC的实验。

我学习了如何配置msp430的ADC模块，并编写了一个简单的程序，实现了对外部模拟信号的采样和转换。

通过这个实验，我了解了ADC的基本原理和使用方法。

实验结果：通过一系列实验，我成功地掌握了msp430微控制器的基本功能和使用方法。

我能够独立完成GPIO口的配置和控制、定时器的配置和编程、ADC的配置和采样等任务。

实验结果表明，msp430具有强大的功能和灵活的编程能力，可以满足各种嵌入式系统的需求。

总结和展望：通过本次实验，我对msp430微控制器有了更深入的了解，并且掌握了一些基本的操作和编程技巧。

然而，由于实验时间和条件的限制，我还没有完全发挥出msp430的潜力。

不知不觉中，时光如白驹过隙般飞逝，一转眼，单片机课程的学习结束了。

在本次单片机的学习过程中，我不仅学习了单片机的理论知识，并将理论知识很好地应用到实践当中去，而且我还增强了自我创新意识，提高了动手实践能力。

在本次课程的学习中，我意识到知识的学习固然重要，能力的培养也不能忽视。

随着电子科学技术的发展，特别是随着大规模集成电路的迅猛发展，人们的生活发生了巨大的变化，生活水平显著提高，生活方式也逐步改变，使人们的生活更加便捷、舒适。

如果说微型计算机的出现给现代科学研究带来了质的飞跃，那么可编程控制器的出现则是现代工业控制测控领域的一次新的革命。

其中，单片的作用不容忽视。

单片机的应用范围很广，在工业自动化中应用有数据采集、测控技术等。

在智能仪器仪表中应用有数字示波器、数字信号源、自动取款机等。

在消费类电子产品中应用有空调机、电视机、微波炉、手机、IC卡、汽车电子设备等。

在通讯方面应用有手机、小灵通等。

在武器装备方面应用有飞机、坦克、导弹、航天飞机、智能武器等。

单片机对现代生活的影响不言而喻了。

刚开始学习的时候，基本未接触过单片机，对单片机没有什么了解，不知道什么是单片机，更不知道它有什么作用。

通过本次课程的学习才大体了解了单片机的一些知识与应用。

知道了由中央处理器CPU、随机存储器RAM、只读存储器ROM、I/O接口、定时器/计数器以及串行通信接口等集成在一块芯片上，构成了一个单片微型计算机，简称为单片机。

了解了什么是单片机以后，就开始接触硬件设备。

我学习了下列几个外设。

1.WDT俗称看门狗，是单片机非常重要的一个片内外设。

什么是看门狗呢？看门狗实际就是一个定时器，只不过在定时到达时，可以复位单片机。

这个功能对于实际工程应用中的产品非常有用。

2.JLX12864G-086 型液晶模块是晶联讯电子研发和制造的液晶屏模块。

该型液晶模块由于使用方便、显示清晰，广泛应用于各种人机交流面板。

该模块可选择带中文字库IC 与不带中文字库IC 两种。

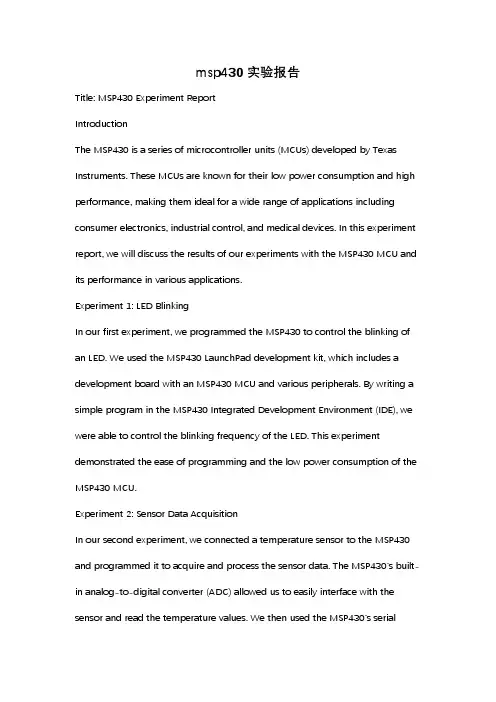

msp430 实验报告Title: MSP430 Experiment ReportIntroductionThe MSP430 is a series of microcontroller units (MCUs) developed by Texas Instruments. These MCUs are known for their low power consumption and high performance, making them ideal for a wide range of applications including consumer electronics, industrial control, and medical devices. In this experiment report, we will discuss the results of our experiments with the MSP430 MCU and its performance in various applications.Experiment 1: LED BlinkingIn our first experiment, we programmed the MSP430 to control the blinking of an LED. We used the MSP430 LaunchPad development kit, which includes a development board with an MSP430 MCU and various peripherals. By writing a simple program in the MSP430 Integrated Development Environment (IDE), we were able to control the blinking frequency of the LED. This experiment demonstrated the ease of programming and the low power consumption of the MSP430 MCU.Experiment 2: Sensor Data AcquisitionIn our second experiment, we connected a temperature sensor to the MSP430 and programmed it to acquire and process the sensor data. The MSP430's built-in analog-to-digital converter (ADC) allowed us to easily interface with the sensor and read the temperature values. We then used the MSP430's serialcommunication interface to transmit the data to a computer for further analysis. This experiment showcased the versatility of the MSP430 in interfacing with external sensors and communicating with other devices.Experiment 3: Power ManagementOne of the key features of the MSP430 is its low power consumption, which makes it suitable for battery-powered applications. In our third experiment, we tested the power management capabilities of the MSP430 by programming it to enter low-power modes when not actively processing data. We measured the current consumption in different power modes and compared it to the datasheet specifications. The results confirmed the MSP430's low power consumption and its ability to prolong battery life in portable devices. ConclusionOur experiments with the MSP430 MCU have demonstrated its versatility, ease of programming, and low power consumption. The MSP430's performance in controlling peripherals, interfacing with sensors, and managing power consumption makes it a compelling choice for a wide range of embedded applications. As technology continues to advance, the MSP430's capabilities will continue to make it a popular choice for developers seeking a reliable and efficient microcontroller solution.。

MSP430系列16位超低功耗单片机原理与实践MSP430系列单片机采用了哈佛结构，具有16位的数据宽度，可以实现更高的数据处理速度。

它的主频范围从1MHz到25MHz，能够满足不同应用的需求。

同时，MSP430系列单片机具有多种低功耗模式，例如待机模式、休眠模式和独立模式，可以有效地降低功耗，延长电池寿命。

MSP430系列单片机具有丰富的外设接口，包括多个串口通信接口、通用输入输出口、模拟输入输出口以及定时器和计数器等。

这些外设接口使MSP430系列单片机可以与其他外部设备进行通信，实现数据的输入和输出。

此外，MSP430系列单片机还具有多个中断源，可以实现实时中断处理，提高系统的响应能力。

使用MSP430系列单片机进行开发，首先需要选择合适的开发板和编程工具。

德州仪器公司提供了MSP430 LaunchPad开发板，可以方便地进行程序的编写和调试。

同时，德州仪器还提供了MSP430编程工具链，包括编译器、调试器和仿真器等，在开发过程中能够提高开发效率。

在实际开发中，可以利用MSP430系列单片机的低功耗特性，实现一些需要长时间运行的应用。

例如，可以将MSP430系列单片机用于物联网中的传感器节点，采集和传输环境数据。

由于MSP430系列单片机的低功耗特性，可以通过电池供电，从而实现长时间的无线监测。

此外，MSP430系列单片机还可以用于电力管理系统、家庭自动化系统和医疗设备等领域。

它的低功耗特性和丰富的外设接口使其具有很高的适用性，能够满足各种不同应用的需求。

总结起来，MSP430系列单片机是一款16位超低功耗单片机，具有高性能和丰富的外设接口。

它的低功耗特性使得它在物联网、电力管理、家庭自动化和医疗设备等领域具有广泛的应用前景。

通过学习MSP430系列单片机的原理和实践，可以更好地应用它在实际开发中。

实验二一、示例：按S1，LED1改变状态#include <msp430f5529.h>void Delay(void) //延迟子程序{int i;for(i = 100;i--;i > 0) ;//延时一点时间}void main(void){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗P1DIR=0x7f;//P1DIR,置1为输出，置0为输入。

0x7f=0111 1111,p1.7为输入，p1.0~p1.6为输出P1REN |= BIT7;//P1.7开启上拉电阻。

|= 为与或，BIT7为1000 0000，P1.7的REN置1，开启端口拉电阻。

P1OUT=0xff; //P1输出高电平。

注意：while (1){if ((P1IN & BIT7)==0)//按键S1被按下。

&位与，若S1按下，P1.7=0，位与操作后，P1IN&BIT7=0x00 {void Delay(void);if (!(P1IN & BIT7)) //按键S1被按下.!(P1IN & BIT7)等同(P1IN & BIT7)==0 {while(!(P1IN & BIT7)); //按键S1被松开P1OUT ^= 0x01; //P1.0输出状态翻转}}}}二、上机自编程序的要求：按下按键S1，控制LED1的亮和灭。

短按键，则小灯亮1秒，然后灭；长按键，小灯常亮。

//********************************************************************* *********// MSP430F552x Demo - Timer0_A5, Toggle P1.0, CCR0 Up Mode ISR, DCO SMCLK //// Description: Toggle P1.0 using software and TA_1 ISR. Timer1_A is// configured for up mode, thus the timer overflows when TAR counts// to CCR0. In this example, CCR0 is loaded with 50000.// ACLK = n/a, MCLK = SMCLK = TACLK = default DCO ~1.045MHz//// MSP430F552x// ---------------// /|\| |// | | |// --|RST |// | |// | P1.0|-->LED//// Bhargavi Nisarga// Texas Instruments Inc.// April 2009// Built with CCSv4 and IAR Embedded Workbench Version: 4.21//********************************************************************* #include<msp430f5529.h>unsigned int h,i;void Delay(void) //延迟子程序{int i;for(i = 100;i--;i > 0) ;//延时一点时间}void main(void){WDTCTL = WDTPW + WDTHOLD; // Stop WDTP1DIR=0x7f;//P1DIR,置1为输出，置0为输入。

实验报告课程名称：单片机原理及应用实验题目：实用多功能定时器学生姓名：**学号：**********专业班级：自动化二零一六年五月七日目录一、课程实验目的 (1)二、实验要求 (1)三、课程实验硬件电路 (2)3.1、硬件电路结构 (2)3.2、电路原理 (2)3.2.1、显示电路 (2)3.2.2、按键检测电路 (3)四、实验步骤 (6)五、软件设计 (6)5.1、倒计时主程序 (6)5.2、中断程序设计 (7)六、调试与结论 (7)七、附录 (8)一、目的（1）熟练运用CCS开发环境和Proteus仿真软件，巩固和加深单片机原理课程知识的理解和运用。

（2）综合本学期所学的按键检测以及液晶的动态显示原理，设计出以MSP430G2553为核心的以LCD1602为显示的倒计时系统。

（3）熟悉各元器件的性能和设置元件参数，进一步提高学生单片机应用系统的设计能力。

（4）培养学生综合分析问题、发现问题和解决问题的能力。

二、实验要求（1）设计一个倒计时器，定时范围99分60秒，用液晶作为显示器。

4个按键控制，分别是分钟加一、秒钟加一、清零和开始停止键。

按分钟加一键时，分钟显示值加1，最大99 ；按秒钟加一键时，秒钟显示值加1，最大60；按清零键时，分钟、秒钟显示值都清零；按开始键，则开始倒计时。

显示值为零时停止倒计时，且报警器报警，直到按停止键报警器停止报警。

按开始键后，分钟加一、秒钟加一、清零键不起作用。

按停止键可以暂停。

倒计时为零后，按停止键，显示值恢复设定值，按开始键又可以工作。

（2）总体要求如下：1、方案论证，确定总体电路原理图。

2、画硬件仿真电路图。

3、绘制程序流程图，编写C语言源程序。

4、安装调试，实现倒计时器的基本功能。

三、硬件电路3.1、电路结构图：多功能定时器主要由三个最基本模块组成，一是以LCD1602液晶为基础的显示电路，二是以四个按键为核心的控制电路，三是以MSP430G2553为核心的信号发生电路。

msp430 实验报告MSP430 实验报告引言：MSP430是一款低功耗、高性能的微控制器，广泛应用于嵌入式系统开发领域。

本实验报告将介绍我对MSP430进行的一系列实验，包括基本的GPIO控制、定时器应用、模拟信号采集和通信接口应用等。

实验一：GPIO控制在本实验中，我使用MSP430的GPIO引脚控制LED灯的亮灭。

通过配置引脚的输入/输出模式以及设置引脚电平，我成功地实现了对LED灯的控制。

这为后续实验奠定了基础，也让我更加熟悉了MSP430的寄存器配置。

实验二：定时器应用在本实验中，我探索了MSP430的定时器功能。

通过配置定时器的时钟源和计数模式，我实现了定时器中断功能，并利用定时器中断实现了LED灯的闪烁。

这个实验让我更加深入地了解了MSP430的定时器模块，并学会了如何利用定时器进行时间控制。

实验三：模拟信号采集在本实验中，我使用MSP430的模拟信号输入引脚和模数转换模块，成功地将外部的模拟信号转换为数字信号。

通过配置ADC模块的采样速率和精度，我实现了对模拟信号的准确采集，并将采集到的数据通过串口输出。

这个实验让我对MSP430的模拟信号处理有了更深入的了解。

实验四：通信接口应用在本实验中，我使用MSP430的串口通信模块，实现了与外部设备的数据传输。

通过配置串口的波特率和数据格式，我成功地实现了与计算机的串口通信，并通过串口发送和接收数据。

这个实验让我掌握了MSP430与外部设备进行数据交互的方法。

结论：通过一系列的实验，我对MSP430的基本功能和应用有了更深入的了解。

MSP430作为一款低功耗、高性能的微控制器，具备丰富的外设和强大的处理能力，适用于各种嵌入式系统的开发。

通过学习和实践，我掌握了MSP430的GPIO控制、定时器应用、模拟信号采集和通信接口应用等基本技能，为以后的嵌入式系统开发打下了坚实的基础。

未来展望：MSP430作为一款成熟的微控制器，具备广阔的应用前景。

湖南大学本科生实习报告实习题目：MSP430单片机实习时间：2011.7.15---2011.7.24 专业：班级：学生姓名：指导教师：目录第1章调试平台-----------------------------------------------------------------------3 1.1 简介------------------------------------------------------------------------------3 1.2 下载指令------------------------------------------------------------------------3 1.3程序调试指令-------------------------------------------------------------------3 1.4 各种设置------------------------------------------------------------------------4第2章实验内容----------------------------------------------------------------------4 2.1 内容简介------------------------------------------------------------------------4 2.2 定时器时钟---------------------------------------------------------------------42.2.1 基本功能介绍--------------------------------------------------------------42.2.2 总体方案介绍--------------------------------------------------------------42.2.3 定时器时钟硬件图-------------------------------------------------------42.2.3.1 独立式键盘-----------------------------------------------------------42.2.3.2 ＬＥＤ显示模块-----------------------------------------------------52.2.3.3ＬＣＤ显示模块----------------------------------------------------52.2.4 软件系统设计---------------------------------------------------------------62.2.4.1 主流程图----------------------------------------------------------------62.2.4.2 扫描函数流程图-------------------------------------------------------72.3 测试结果------------------------------------------------------------------------72.4 总结------------------------------------------------------------------------------73.1 ADC12----------------------------------------------------------------------------73.1.1基本功能介绍----------------------------------------------------------------73.1.2总体方案介绍----------------------------------------------------------------83.1.3 AD微处理器片内温度测量硬件图--------------------------------------83.1.3.1 MSP430芯片AD通道------------------------------------------------83.1.3.2 AD电压检测-滑动变阻器--------------------------------------------93.1.3.3 LCD模块--------------------------------------------------------------93.3.3.4 LED模块----------------------------------------------------------------93.1.4软件系统设计----------------------------------------------------------------103.1.4.1 程序流程图-------------------------------------------------------------103.1.5 测试结果---------------------------------------------------------------------103.1.6 总结---------------------------------------------------------------------------10 附录1---------------------------------------------------------------------------------------10 附录2---------------------------------------------------------------------------------------16第1章调试平台1 IAR调试平台1.1简介：IARsystems 是全球领先的嵌入式系统开发工具和服务的供应商，本次实验所用的ＩＡＲＥＷ４３０就是其产品之一。

MSP430系列十六位超低功耗单片机教学实验系统实验教程MSP430系列十六位超低功耗单片机是德州仪器公司（TI）推出的一款高性能单片机，被广泛应用于嵌入式系统及物联网领域。

为了帮助初学者快速上手MSP430系列单片机，TI公司推出了MSP430系列十六位超低功耗单片机教学实验系统及相应的实验教程。

以下为一份MSP430系列十六位超低功耗单片机教学实验系统实验教程。

实验一：基础实验实验内容：1.学习MSP430系列单片机的基本特性和功能。

4.学习如何使用MSP430系列单片机的GPIO口进行输入输出控制。

实验步骤：2.安装MSP430-GCC编译器，并将其配置到系统环境变量中。

3.编写一个简单的程序，实现将MSP430系列单片机的GPIO口配置为输出模式，并输出高电平或低电平信号。

5.通过观察开发板上的LED灯是否亮起来，判断GPIO的输出是否成功。

实验二：时钟系统实验实验内容：1.学习MSP430系列单片机的时钟系统和时钟源。

2.学习如何配置和使用MSP430系列单片机的时钟系统。

实验步骤：1.配置MSP430系列单片机的时钟系统，选择合适的时钟源和时钟频率。

2.编写一个程序，实现在不同时钟频率下，通过GPIO口控制LED灯的闪烁频率。

实验三：定时器实验实验内容：1.学习MSP430系列单片机的定时器及其相关功能。

2.学习如何配置和使用MSP430系列单片机的定时器。

实验步骤：1.配置MSP430系列单片机的定时器模块，设置定时时间和定时器模式。

2.编写一个程序，实现定时器中断，当定时时间到达时，通过GPIO口控制LED灯的闪烁。

实验四：串口通信实验实验内容：1.学习MSP430系列单片机的串口通信模块和相关配置。

2.学习如何配置和使用MSP430系列单片机的串口通信功能。

实验步骤：1.配置MSP430系列单片机的串口通信模块，设置波特率和数据位数。

2.编写一个程序，实现通过串口发送字符串数据，并通过串口接收并显示接收到的数据。

暑假实习报告姓名：黄超班级：自动化902 时间：2012年8月07日内容提要本实习报告主要介绍了电子打靶的各个系统以及软件流程设计和软件实现思想本系统分为五大模块：主控制模块，副处理模块，激光发射模块，摄像头模块，显示模块本题目采用MSP430F149超低功耗MCU为主控制单元来控制装有激光管的舵机，单片机发送PWM波控制舵机的转动角度，实现了激光在屏幕任意位置的照射，本设计中用摄像头接受激光光斑打到的方位与环数,利用是MC9S12XS128作为副处理单元，副处理单元通过串口通信向主控单元发送激光光斑的位置信息，从而可以在主控处进行显示，主控单元通过信息处理向副处理单元发送信息，控制副处理单元发送的时刻.\在硬件设计时出了很多的问题，主要是没有从整体把握，下面就将个部分设计介绍如下：1 硬件电路与软件设计1.1系统总体设计在整体设计时将MSP430F149作为主控芯片，MC9S12XS128作为从控制器，整个系统通过拨码开关控制系统的手动和自动功能，当为高时实现手动，当为低时实现自动，在主控芯片上进行显示，控制舵机，激光的打靶，激光管的点亮；从控制芯片将摄像头采集回来的的光斑位置反馈给主控芯片再通过主控芯片控制激光管的位移（如图1）。

5V ,6V 5V串口图1 系统总体设计图2.2硬件设计2.2.1 MSP430F149最小系统（2）MSP430F149激光管拨码开 关 蜂鸣器VCC LCD 显示舵机MC9S12XS128 摄像头图2 最小系统2.2.1 电源设计最小系统的供电电源采用5V,采用TI5430电路原理图采用5430的参考图（如图1）图3 5V电源系统中所有需要的3.3V电压由最小系统引出，提供3.3V电源。

此外，舵机的供电电源是6V，采用L7806 电路原理图1.2.2 拨码开关采用拨码开关进行选择系统的工作模式，在拨码开关在高电平时选择模式为手动模式，而在低电平时为自动模式。

将拨码开关设置在P6_4口。

430单片机实习报告8篇下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!写实习报告是记录我们实习收获的重要方式，实习报告的写作是可以让自己实习的过程都记录下来的，以下是小文学小编精心为您推荐的430单片机实习报告8篇，供大家参考。

430单片机实习报告篇1一、实习说明（1）实习时间：20xx.x-20xx.x（2）实习地点：xx科技有限公司（3）实习性质：顶岗实习（主要基于xx平台从事中小型企业管理软件定制开发，使用现在主流的一些框架，在开发中担当设计、编码角色。

）二、实习的性质、目的和意义毕业实习是教学过程中的重要组成部分，是使学生获取生产、经营实际知识和技能，巩固和加深对理论知识的理解，培养与提高能力的重要实践环节。

通过本次实习，学生将进一步加深对计算机理论知识的理解，进一步熟悉计算机文员的相关运作过程，为学生毕业后的实际工作打下良好基础。

xx在人事部门的广泛使用，改进了统计手段，改革了统计方法，提高了统计工计算机在人事部门的广泛应用，将为我国的人事管理工作，提供现代化的管理手段和科学的管理方法，并将为开创人事管理工作的新局面创造条件。

目前，计算机在我国的人事管理工作中，主要可用来进行报表处理，档案管理，文书编辑，信息查询，综合分析。

干部统计作为人事管理的一个重要组成部分，是通过对干部情况的调查，整理和分析，了解干部队伍的发展趋势，为各级领导机关制定干部工作的方针，政策，加强干部管理，改革干部制度提供准确数字的依据。

其工作除涉及到干部的基本情况统计之外，还包括干部的工资统计，干部编制情况统计，干部奖惩情况统计，军转干部安置情况统计，老干部情况统计等方面，其涉及的面之广，数据量之大可想而知，若利用手工进行干部的统计工作，大致要经过干部统计调查，干部统计资料的整理，干部统计分析三个过程，但这种手工统计过程，存在着几个明显的问题，比如说统计资料缺乏准确性，及时性，需要花费大量的人力，物力，财力等。

实验四定时器实验实验目的：MPS430F5529片内集成的定时器A的使用，学习计数器的补捕获比较模块的使用。

实验内容：定时器采用辅助时钟ACLK作为计数脉冲，fACLK=32768Hz，实现以下功能：1.定时器TA0延时1s，点亮或熄灭LED6，即灯亮1s灭1s，如此循环，采用中断服务程序实现。

2.定时器TA0延时1s，点亮或熄灭LED4，采用捕获比较器CCR0的比较模式，设定输出方式，输出方波，不用中断服务程序3.采用捕获比较器CCR1的比较模式LED5，设定输出方式，输出PWM波形，使LED 亮2s，灭1s。

4.用定时器实现30s倒计时，在液晶模块上显示，每过一秒显示数字变化一次。

5.使用TA1的捕获比较器CCR0捕获按键的间隔时间，在液晶模块上显示。

程序代码：程序1：#include <msp430f5529.h>void main(){WDTCTL = WDTPW + WDTHOLD; //关看门狗P1DIR |= BIT3; //设置P1.0口方向为输出。

TA0CCTL0 = CCIE; //设置捕获/比较控制寄存器中CCIE位为1，//CCR0捕获/比较功能中断为允许。

TA0CCR0 = 32767; //捕获/比较控制寄存器CCR0初值为32767TA0CTL = TASSEL_1 + MC_1+TACLR; //设置定时器A控制寄存器TACTL，//使时钟源选择为SMCLK辅助时钟。

//进入低功耗模式LPM0和开总中断_BIS_SR(LPM0_bits +GIE);}//定时器A 中断服务程序区#pragma vector=TIMER0_A0_VECTOR__interrupt void Timer_A (void){P1OUT ^= BIT3; //P1.0取反输出}实验现象：实验开始后，实验板上LED6亮灭闪烁，间隔为1s。

程序2：#include <msp430f5529.h>void main(void){WDTCTL = WDTPW + WDTHOLD; // 关狗P1DIR |= BIT1; // P1.1 设置为输出P1SEL |= BIT1; // P1.1 输出使能TA0CCR0 = 60000; // PWM PeriodTA0CCTL0 = OUTMOD_4; // CCR1 模式4TA0CCR1 = 30000; // CCR1 PWM duty cycleTA0CTL = TASSEL_1 + MC_1 + TACLR; // ACLK, up mode, clear TAR__bis_SR_register(LPM3_bits); // Enter LPM3__no_operation(); // For debugger}实验现象：实验开始后，实验板上LED4亮灭闪烁，间隔为1s。

MSP430单片机实验报告专业：姓名：学号：MSP430单片机实验报告设计目标：使8位数码管显示“5201314.”，深入了解串行数据接口。

实现过程：主要分为主函数、驱动8位数码管函数、驱动1位数码管函数及延时函数。

延时函数：采用for循环。

驱动1位数码管子函数：设置74HC164的时钟传输和数传输，声明变量，使数据表中每一个要表示的字符的每一位都与shift做与运算从而进行传输，上升沿将传输数据传送出去。

驱动1位数码管子函数的流程图如图1所示。

图1 驱动1位数码管子函数流程图驱动8位数码管子函数：调用8次驱动1位数码管子函数。

驱动8位数码管子函数流程图如图2所示。

图2 驱动8位数码管流程图while图3 主函数流程图实验结果：供电后，数码管显示“5201314.”字样。

源程序：/************* 程序名称：5201314.*************//***程序功能:通过模拟同步串口控制8个共阳数码管***//*******P5.1 数据管脚，P5.3 同步时钟管脚*******/#include <io430.h> // 头文件void delay(void); // 声明延迟函数void seg7_1 (unsigned char seg7_data);// 声明驱动1 位数码管函数void seg7_8 ( unsigned char seg7_data7,unsigned char seg7_data6,unsigned char seg7_data5,unsigned char seg7_data4,unsigned char seg7_data3,unsigned char seg7_data2,unsigned char seg7_data0); // 声明驱动8 位数码管函数const unsigned char decoder_seg7[]={0x92,0xa4,0xc0,0xf9,0xb0,0xf9,0x99,0x7f }; //数码管显示表【5201314.】int main(void) // 主函数{WDTCTL=WDTPW+WDTHOLD; // 关闭看门狗P5SEL&=~BIT1; // 设置P5.1 端口为并行数字输入/ 输出口P5DIR|=BIT1; // 设置P5.1 端口为输出口P5SEL&=~BIT3; // 设置P5.3 端口为并行数字输入/ 输出口P5DIR|=BIT3; // 设置P5.3 端口为输出口while(1) // 重复执行{seg7_8 (7,6,5,4,3,2,1,0); // 调用驱动8 位数码管函数delay ( ); // 延时}}void seg7_8 (unsigned char seg7_data7,unsigned char seg7_data6,unsigned char seg7_data5,unsigned char seg7_data4,unsigned char seg7_data3,unsigned char seg7_data1,unsigned char seg7_data0)// 驱动8位数码管的同步串行数据接口驱动函数{seg7_1(seg7_data0); // 调用1 位数码管的同步串行数据接口驱动函数seg7_1(seg7_data1);seg7_1(seg7_data2);seg7_1(seg7_data3);seg7_1(seg7_data4);seg7_1(seg7_data5);seg7_1(seg7_data6);seg7_1(seg7_data7);}void seg7_1 (unsigned char seg7_data)// 驱动1 位数码管的同步串行数据接口驱动函数{unsigned char code_seg7; // 声明显示代码变量unsigned char a; // 声明循环变量unsigned char shift; // 声明串行数据位存储变量code_seg7=decoder_seg7[seg7_data]; // 显示数据译码P5OUT&=~BIT1; // P5.1 输出低电平P5OUT&=~BIT3; // P5.3 输出低电平shift=0x80; // 串行数据位指向8 位数据的最高位for(a=0; a<8; a++){if(code_seg7&shift) // 判断显示代码位的状态{P5OUT|=BIT1; // P5.1 输出高电平}else{P5OUT&=~BIT1; // P5.1 输出低电平}P5OUT|=BIT3; // P5.3 输出高电平P5OUT&=~BIT3; // P5.3 输出低电平shift=shift>>1; // 串行数据位指向数据位右移1 位}}void delay (void) //延时函数{unsigned char b;for(b=0xff;b>0;b--); }。

MSP430单片机实验报告--段式LCD显示1.实验介绍：实验演示了将ADC结果用段式LCD显示，并且还原输入电压也采用段式LCD显示。

ADC的结果可以通过ADC12MEM0的值来显示。

当程序运行时，LCD屏幕采用10进制显示出ADC12MEM0的值。

2.实验目的：a.熟悉IAR5.0软件开发环境的使用b.了解MSP430段式LCD的工作方式c.掌握MSP430段式LCD的编程方法3.实验原理：驱动LCD需要在段电极和公共电极上施加交流电压。

若只在电极上施加直流电压，液晶本身发生劣化。

解决这个问题的一般方法是使用短时也就驱动器，如MSP430F4xx系列单片机就集成有段式液晶驱动。

如果要在没有液晶驱动器的情况下使用段式液晶显示器，就要用到如图1所示电路。

图1中，A为电极信号输入端，控制该段液晶是否被点亮；B为交流方波信号输入端，将有一个固定频率的方波信号从此端输入；com为公共背极信号。

工作原理为;固定的方波信号被直接加载到液晶公共背极，同时该信号通过一个异或门加载到液晶段极。

当A端为低电平时，液晶的段极与公共背极将得到一个同相、同频率、同幅度的方波信号，液晶的两端始终保持没有电压差；当A端为高电平时，液晶的段极也公共背极将得到一个反相、同幅度、同频率的方波信号，液晶两端将保持一个交流的电压差。

这样既能使液晶保持点亮状态，又不会发生劣化而损坏液晶显示器。

图一.段式液晶驱动电路4.实验步骤：(1)将PC 和板载仿真器通过USB 线相连；5.实验现象：段式LCD显示屏显示的数字为002031，ADC12MEM0的值为07EF，其值为16进制，将其转换后值为2031与屏幕显示一致。

6.关键代码分析：#include <msp430x26x.h>#include "General_File.h"#include "I2C_Define.h"void I2C_Start(void){DIR_OUT;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SDA_0;I2C_Delay();SCL_0;}//End I2C_Start/*函数名：I2C_Stop 功能：遵循I2C总线协议定义的停止*/void I2C_Stop(void){DIR_OUT;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SDA_1;}//End I2C_Stop/* 函数名：I2C_ReceiveACK 功能：待接受ACK 信号,完成一次操作*/void I2C_Write_ACK( void ){SDA_1;DIR_IN;SCL_1;I2C_Delay();while(SDA_IN );SCL_0;I2C_Delay();DIR_OUT;return;}//End I2C_ReceiveACK/* 函数名：2C_Read_Ack 功能：接受数据后发送一个ACK信号*/void I2C_Read_Ack(void){DIR_OUT;SCL_0;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SCL_0;SDA_1;}//End I2C_Read_Ack/* 函数名：I2C_Read_NoAck 功能：最后接受数据后发送NoACK信号*/void I2C_Read_NoAck( void ){DIR_OUT;SCL_0;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SCL_0;}//End I2C_Read_Ack/* 函数名：I2C_Receiveuchar 功能：接受一个字节的数据*/uchar I2C_Receiveuchar(void){uchar Read_Data = 0x00; //返回值uchar DataBit = 0x00; //每一个clk 接受到的数据SCL_0;I2C_Delay();SDA_1;DIR_IN;for( uchar i = 0;i < 8;i++ ){SCL_1;I2C_Delay();DataBit = SDA_IN;SCL_0;I2C_Delay();I2C_Delay();Read_Data = ( ( Read_Data << 1 ) | DataBit ); //将数据依次存入Read_Data }return( Read_Data );}//End I2C_Receiveuchar/* 函数名：I2C_Senduchar 功能：遵循I2C总线协议定义发送一字节数据*/void I2C_Senduchar( uchar Wr_Data ){DIR_OUT;SCL_0;SDA_1;for( uchar i = 0;i < 8;i++ ){if( Wr_Data & 0x80 ){SDA_1; //最高位是否为1,为1则SDA= 1 }else{SDA_0; //否则SDA=0}I2C_Delay();SCL_1;I2C_Delay();SCL_0;I2C_Delay();Wr_Data <<= 1; //数据左移一位,进入下一轮送数}SDA_1;return;}//End I2C_Senduchar/************ BU9796FS相关指令定义**********/#define Write_Com 0x80#define Write_Data 0x00#define Display_ON 0x48#define Half_Bias 0x44#define Set_Reset 0x6A#define Ext_Clock 0x69#define Blink_Mode0 0x70#define Blink_Mode1 0x71#define Blink_Mode2 0x72#define Blink_Mode3 0x73#define Pixel_ON 0x7E#define Pixel_OFF 0x7D#define BU9796_Addr 0x7C#define Base_Add 0x00/************** 引用的外部函数*********************/extern void I2C_Start(void);extern void I2C_Stop(void);extern void I2C_Write_ACK(void);extern void I2C_Senduchar( uchar Wr_Data );/************** 定义段式LCD的阿拉伯数字码*********************/const uchar Num_Code[] ={0xAF, // 00x06, // 10x6D, // 20x4F, // 30xC6, // 40xCB, // 50xEB, // 60x0E, // 70xEF, // 80xCF, // 90x10, //. 如果要显示小数点，必须要将此值与下一位值相加0x88 //: ,包括LCD上的两个":"};uchar Disp_Data[]={ 5,5,7,3,1,5 };/* 函数名：Segment_Display 功能：段式LCD数据包写入服务程序，负责将一串字符送到段式LCD 上去显示*/void Segment_Display( const uchar Addr,const uchar *P_Data, uchar Length ){uchar User_Addr = Addr;I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK();I2C_Senduchar( Base_Add + User_Addr * 2 ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = Length ;i > 0;i-- ){if( *P_Data != 0x0A ) // 显存中是否有小数点？如果有，就将小数点码值与下一位码值相加{I2C_Senduchar( Num_Code[ *P_Data++ ] );}else{uchar Temp_Disp_Data = Num_Code[ *P_Data++ ];I2C_Senduchar( Temp_Disp_Data + Num_Code[ *P_Data++ ]);i--;}I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_BU9796FS 功能：初始化驱动芯片BU9796的相关参数*/void Init_BU9796FS( void ){I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Set_Reset); //启动软复位I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Blink_Mode2 );I2C_Write_ACK();I2C_Senduchar( Write_Com + Display_ON ); //开显示I2C_Write_ACK();I2C_Senduchar( Write_Data + Base_Add ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = 0;i<10;i++ ) //清LCD显示屏{I2C_Senduchar( 0x00 );I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_MCU 功能：初始化MSP430的相关参数*/void Init_MCU( void ){/* WDTCTL = WDTPW + WDTHOLD; */ // 关看门狗BCSCTL3 |= XT2S_2; // XT2频率范围设置BCSCTL1 &= ~XT2OFF; // 打开XT2振荡器do{IFG1 &= ~OFIFG; // 清振荡器失效标志BCSCTL3 &= ~XT2OF; // 清XT2失效标志for( uint i = 0x47FF; i > 0; i-- ); // 等待XT2频率稳定}while (IFG1 & OFIFG); // 外部时钟源正常起动了吗？BCSCTL2 |= SELM_2 + SELS ; // 设置MCLK、SMCLK为XT2P4OUT &= ~BIT4;P4DIR |= BIT4; // 打开LCD显示部分的电源//P8REN |= BIT3 + BIT4;P8DIR |= BIT3 + BIT4; // 配置MSP430与BU9796的数据数P8OUT |= BIT3 + BIT4;P5OUT &= ~BIT7; // 点亮外部LEDP5DIR |= BIT7;}/* 函数名：main 功能：系统入口主函数*/void main( void ){WDTCTL = WDTPW + WDTHOLD; // 停看门狗ADC12CTL0 = SHT0_2 + ADC12ON; // 设置采样时间，开ADC12，Vref = V ACC ADC12CTL1 = SHP; // 使用定时器采样ADC12MCTL0 = INCH_1; // 选用A1通道ADC12IE = 0x01; // 开ADC12MCTL0中断ADC12CTL0 |= ENC; // 启动转换ADC12MCTL0 = INCH_1;P5DIR |= BIT7; // P5.7输出-LED/*for (;;){ADC12CTL0 |= ADC12SC; // 软件启动转换_BIS_SR(CPUOFF + GIE); // LPM0模式，由ADC12中断唤醒}*//* 功能：将16进制转化为10进制*/int a,b;a=ADC12MEM0;Disp_Data[5]=a%10;b=a/10;Disp_Data[4]=b%10;a=b/10;Disp_Data[3]=a%10;b=a/10;Disp_Data[2]=b%10;a=b/10;Disp_Data[1]=a%10;b=a/10;Disp_Data[0]=b%10;Init_MCU();Init_BU9796FS();P5OUT |= BIT7;Segment_Display( 0,Disp_Data,6 );_BIS_SR( CPUOFF );}#pragma vector=ADC12_VECTOR__interrupt void ADC12_ISR (void){ _BIC_SR_IRQ(CPUOFF); }。

单片机原理及应用第四讲Msp430单片机的GPIO实验报告报告人：实验内容1、实验1 数字IO控制led灯闪烁分别控制端口、、输出到对应的LED灯实现灯的闪烁2、实验2 动动手,用Key2控制绿色LED通过按下KEY2控制绿色LED的亮灭3、实验3 更进一步,提高程序可读性与实验2类似，都是实现按键控制灯的亮灭，只是这里通过宏定义使得程序更加易懂、实验步骤三个实验的步骤都差不多，只是代码部分有所差异，这里先作统一描述，然后附上关键代码：共同步骤：(1) 将PC 和板载仿真器通过USB 线相连；(2) 打开CCS 集成开发工具，选择样例工程或自己新建一个工程，修改代码；(3) 选择对该工程进行编译链接，生成.out 文件。
