MSP430单片机定时器实验报告

msp430实验报告msp430实验报告引言：msp430是一种低功耗、高性能的微控制器，被广泛应用于嵌入式系统和物联网设备中。

本实验报告将介绍我对msp430微控制器进行的一系列实验，包括实验目的、实验过程、实验结果以及对实验的总结和展望。

实验目的：本次实验的主要目的是熟悉msp430微控制器的基本功能和使用方法，以及学习如何进行简单的控制程序设计。

通过实验，我希望能够掌握msp430的基本操作和编程技巧，并且能够运用所学知识解决实际问题。

实验过程：在实验开始之前，我首先对msp430微控制器进行了一些基本的了解。

我了解到，msp430具有低功耗、高性能和丰富的外设接口等特点，可以满足各种嵌入式系统的需求。

接着，我根据实验指导书的要求，准备好实验所需的硬件设备和软件工具。

第一部分实验是关于GPIO口的实验。

我按照实验指导书上的步骤，将msp430与LED灯连接起来，并编写了一个简单的程序，实现了对LED灯的控制。

通过这个实验，我学会了如何配置GPIO口和编写简单的控制程序。

第二部分实验是关于定时器的实验。

我学习了如何配置msp430的定时器，并编写了一个简单的程序，实现了定时闪烁LED灯的功能。

通过这个实验，我深入了解了定时器的工作原理和编程方法。

第三部分实验是关于ADC的实验。

我学习了如何配置msp430的ADC模块，并编写了一个简单的程序，实现了对外部模拟信号的采样和转换。

通过这个实验，我了解了ADC的基本原理和使用方法。

实验结果：通过一系列实验，我成功地掌握了msp430微控制器的基本功能和使用方法。

我能够独立完成GPIO口的配置和控制、定时器的配置和编程、ADC的配置和采样等任务。

实验结果表明，msp430具有强大的功能和灵活的编程能力，可以满足各种嵌入式系统的需求。

总结和展望：通过本次实验，我对msp430微控制器有了更深入的了解，并且掌握了一些基本的操作和编程技巧。

然而，由于实验时间和条件的限制，我还没有完全发挥出msp430的潜力。

单片机定时器实验报告
单片机定时器实验报告
简介
•实验名称：单片机定时器实验
•实验目的：掌握单片机中定时器的工作原理及使用方法•实验设备：单片机开发板、电源等
实验内容
1.单片机定时器的基本概念和原理
2.单片机定时器的分类和特点
3.实验步骤和流程
–步骤1：搭建实验电路
–步骤2：编写单片机程序
–步骤3：下载程序到单片机
–步骤4：观察定时器的工作情况
4.实验结果和分析
实验结果
•在实验过程中，我们成功搭建了单片机定时器实验电路，并编写了相应的程序。

通过下载程序到单片机，观察到定时器按照预设
的时间间隔产生中断，并执行相应的任务。

•实验结果表明，我们掌握了单片机定时器的使用方法，可以实现定时功能。

实验分析
•单片机定时器是一种重要的计时和控制设备，广泛应用于各种电子设备中。

•通过本次实验，我们深入了解了单片机定时器的工作原理和使用方法，对于日后的电子设计和开发有着重要的意义。

实验总结
•通过本次实验，我们学习了单片机定时器的基本知识，掌握了单片机定时器的使用方法，并成功实现了定时功能。

•在实验过程中，我们发现了一些问题，并通过调试和修改程序进行了解决。

这对我们提高了动手实践和问题解决能力有很大帮助。

•通过本次实验，我们对于单片机定时器有了更深入的了解，为今后的学习和应用打下了坚实的基础。

参考资料
•《单片机原理与应用》
•单片机实验教材及课件。

定时器实验一、实验目的1、学习MSP430F5529定时器的使用。

2、学习MSP430F5529定时器相应的寄存器的使用。

二、实验任务LED灯的电路图如图*所示：图* LED灯的电路图任务：编程实现LED1 以1Hz频率闪烁。

三、程序流程图实现LED1 以1Hz频率闪烁的程序流程图如图*所示四、程序代码#includ#include<msp430.h>#define CPU_F ((double)1000000)#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0)) #define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0)) unsigned char count=0;int main(void){//定时器口中断控制函数WDTCTL = WDTPW | WDTHOLD; // stop watchdog timerP1DIR |= BIT0; //P1.0置为输出TA0CCTL0 = CCIE; //CCR0中断使能TA0CCR0 = 50000; //设定计数值TA0CTL =TASSEL_2+MC_1+TACLR;//SMCLK，增计数模式，清除TAR_bis_SR_register(LPM0_bits+GIE);//低功耗模式0，使能中断}#pragma vector=TIMER0_A0_VECTOR__interrupt void TIMER0_A0_ISR(void){count++;if(count==20){count=0;P1OUT ^= BIT0; //1s改变LED1灯状态 }}五、遇到的问题及解决办法无六、实验小结练习了单片机mspf5529的编程。

MSP430单片机实验报告--段式LCD显示1.实验介绍：实验演示了将ADC结果用段式LCD显示，并且还原输入电压也采用段式LCD显示。

ADC的结果可以通过ADC12MEM0的值来显示。

当程序运行时，LCD屏幕采用10进制显示出ADC12MEM0的值。

2.实验目的：a.熟悉IAR5.0软件开发环境的使用b.了解MSP430段式LCD的工作方式c.掌握MSP430段式LCD的编程方法3.实验原理：驱动LCD需要在段电极和公共电极上施加交流电压。

若只在电极上施加直流电压，液晶本身发生劣化。

解决这个问题的一般方法是使用短时也就驱动器，如MSP430F4xx系列单片机就集成有段式液晶驱动。

如果要在没有液晶驱动器的情况下使用段式液晶显示器，就要用到如图1所示电路。

图1中，A为电极信号输入端，控制该段液晶是否被点亮；B为交流方波信号输入端，将有一个固定频率的方波信号从此端输入；com为公共背极信号。

工作原理为;固定的方波信号被直接加载到液晶公共背极，同时该信号通过一个异或门加载到液晶段极。

当A端为低电平时，液晶的段极与公共背极将得到一个同相、同频率、同幅度的方波信号，液晶的两端始终保持没有电压差；当A端为高电平时，液晶的段极也公共背极将得到一个反相、同幅度、同频率的方波信号，液晶两端将保持一个交流的电压差。

这样既能使液晶保持点亮状态，又不会发生劣化而损坏液晶显示器。

图一.段式液晶驱动电路4.实验步骤：(1)将PC 和板载仿真器通过USB 线相连；5.实验现象：段式LCD显示屏显示的数字为002031，ADC12MEM0的值为07EF，其值为16进制，将其转换后值为2031与屏幕显示一致。

6.关键代码分析：#include <msp430x26x.h>#include "General_File.h"#include "I2C_Define.h"void I2C_Start(void){DIR_OUT;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SDA_0;I2C_Delay();SCL_0;}//End I2C_Start/*函数名：I2C_Stop 功能：遵循I2C总线协议定义的停止*/void I2C_Stop(void){DIR_OUT;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SDA_1;}//End I2C_Stop/* 函数名：I2C_ReceiveACK 功能：待接受ACK 信号,完成一次操作*/void I2C_Write_ACK( void ){SDA_1;DIR_IN;SCL_1;I2C_Delay();while(SDA_IN );SCL_0;I2C_Delay();DIR_OUT;return;}//End I2C_ReceiveACK/* 函数名：2C_Read_Ack 功能：接受数据后发送一个ACK信号*/void I2C_Read_Ack(void){DIR_OUT;SCL_0;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SCL_0;SDA_1;}//End I2C_Read_Ack/* 函数名：I2C_Read_NoAck 功能：最后接受数据后发送NoACK信号*/void I2C_Read_NoAck( void ){DIR_OUT;SCL_0;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SCL_0;}//End I2C_Read_Ack/* 函数名：I2C_Receiveuchar 功能：接受一个字节的数据*/uchar I2C_Receiveuchar(void){uchar Read_Data = 0x00; //返回值uchar DataBit = 0x00; //每一个clk 接受到的数据SCL_0;I2C_Delay();SDA_1;DIR_IN;for( uchar i = 0;i < 8;i++ ){SCL_1;I2C_Delay();DataBit = SDA_IN;SCL_0;I2C_Delay();I2C_Delay();Read_Data = ( ( Read_Data << 1 ) | DataBit ); //将数据依次存入Read_Data }return( Read_Data );}//End I2C_Receiveuchar/* 函数名：I2C_Senduchar 功能：遵循I2C总线协议定义发送一字节数据*/void I2C_Senduchar( uchar Wr_Data ){DIR_OUT;SCL_0;SDA_1;for( uchar i = 0;i < 8;i++ ){if( Wr_Data & 0x80 ){SDA_1; //最高位是否为1,为1则SDA= 1 }else{SDA_0; //否则SDA=0}I2C_Delay();SCL_1;I2C_Delay();SCL_0;I2C_Delay();Wr_Data <<= 1; //数据左移一位,进入下一轮送数}SDA_1;return;}//End I2C_Senduchar/************ BU9796FS相关指令定义**********/#define Write_Com 0x80#define Write_Data 0x00#define Display_ON 0x48#define Half_Bias 0x44#define Set_Reset 0x6A#define Ext_Clock 0x69#define Blink_Mode0 0x70#define Blink_Mode1 0x71#define Blink_Mode2 0x72#define Blink_Mode3 0x73#define Pixel_ON 0x7E#define Pixel_OFF 0x7D#define BU9796_Addr 0x7C#define Base_Add 0x00/************** 引用的外部函数*********************/extern void I2C_Start(void);extern void I2C_Stop(void);extern void I2C_Write_ACK(void);extern void I2C_Senduchar( uchar Wr_Data );/************** 定义段式LCD的阿拉伯数字码*********************/const uchar Num_Code[] ={0xAF, // 00x06, // 10x6D, // 20x4F, // 30xC6, // 40xCB, // 50xEB, // 60x0E, // 70xEF, // 80xCF, // 90x10, //. 如果要显示小数点，必须要将此值与下一位值相加0x88 //: ,包括LCD上的两个":"};uchar Disp_Data[]={ 5,5,7,3,1,5 };/* 函数名：Segment_Display 功能：段式LCD数据包写入服务程序，负责将一串字符送到段式LCD 上去显示*/void Segment_Display( const uchar Addr,const uchar *P_Data, uchar Length ){uchar User_Addr = Addr;I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK();I2C_Senduchar( Base_Add + User_Addr * 2 ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = Length ;i > 0;i-- ){if( *P_Data != 0x0A ) // 显存中是否有小数点？如果有，就将小数点码值与下一位码值相加{I2C_Senduchar( Num_Code[ *P_Data++ ] );}else{uchar Temp_Disp_Data = Num_Code[ *P_Data++ ];I2C_Senduchar( Temp_Disp_Data + Num_Code[ *P_Data++ ]);i--;}I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_BU9796FS 功能：初始化驱动芯片BU9796的相关参数*/void Init_BU9796FS( void ){I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Set_Reset); //启动软复位I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Blink_Mode2 );I2C_Write_ACK();I2C_Senduchar( Write_Com + Display_ON ); //开显示I2C_Write_ACK();I2C_Senduchar( Write_Data + Base_Add ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = 0;i<10;i++ ) //清LCD显示屏{I2C_Senduchar( 0x00 );I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_MCU 功能：初始化MSP430的相关参数*/void Init_MCU( void ){/* WDTCTL = WDTPW + WDTHOLD; */ // 关看门狗BCSCTL3 |= XT2S_2; // XT2频率范围设置BCSCTL1 &= ~XT2OFF; // 打开XT2振荡器do{IFG1 &= ~OFIFG; // 清振荡器失效标志BCSCTL3 &= ~XT2OF; // 清XT2失效标志for( uint i = 0x47FF; i > 0; i-- ); // 等待XT2频率稳定}while (IFG1 & OFIFG); // 外部时钟源正常起动了吗？BCSCTL2 |= SELM_2 + SELS ; // 设置MCLK、SMCLK为XT2P4OUT &= ~BIT4;P4DIR |= BIT4; // 打开LCD显示部分的电源//P8REN |= BIT3 + BIT4;P8DIR |= BIT3 + BIT4; // 配置MSP430与BU9796的数据数P8OUT |= BIT3 + BIT4;P5OUT &= ~BIT7; // 点亮外部LEDP5DIR |= BIT7;}/* 函数名：main 功能：系统入口主函数*/void main( void ){WDTCTL = WDTPW + WDTHOLD; // 停看门狗ADC12CTL0 = SHT0_2 + ADC12ON; // 设置采样时间，开ADC12，Vref = V ACC ADC12CTL1 = SHP; // 使用定时器采样ADC12MCTL0 = INCH_1; // 选用A1通道ADC12IE = 0x01; // 开ADC12MCTL0中断ADC12CTL0 |= ENC; // 启动转换ADC12MCTL0 = INCH_1;P5DIR |= BIT7; // P5.7输出-LED/*for (;;){ADC12CTL0 |= ADC12SC; // 软件启动转换_BIS_SR(CPUOFF + GIE); // LPM0模式，由ADC12中断唤醒}*//* 功能：将16进制转化为10进制*/int a,b;a=ADC12MEM0;Disp_Data[5]=a%10;b=a/10;Disp_Data[4]=b%10;a=b/10;Disp_Data[3]=a%10;b=a/10;Disp_Data[2]=b%10;a=b/10;Disp_Data[1]=a%10;b=a/10;Disp_Data[0]=b%10;Init_MCU();Init_BU9796FS();P5OUT |= BIT7;Segment_Display( 0,Disp_Data,6 );_BIS_SR( CPUOFF );}#pragma vector=ADC12_VECTOR__interrupt void ADC12_ISR (void){ _BIC_SR_IRQ(CPUOFF); }。

MSP430单片机——定时器
昨天调了MSP430单片机的定时器，犯了个比较傻的错误。

定时器有四种模式，停止模式，增模式，连续模式，增减模式。

定时器中断也有四个，CCR0，CCR1，CCR2及溢出中断，四个。

在学习过程中，我想用下溢出中断，然后定时器又设置在了增模式，因为不希望产生比较/捕捉中断，就没有设置CCR0，原本的想法是不设置CCR0，那么定时器就会自动计数到0xFFFF后产生溢出重新计数。

结果程序没有这样想象的执行。

定时器进不了溢出中断。

最后才发现，如果定时器工作在了增模式，那么就一定要设置CCR0，因为不论是比较中断还是溢出中断，都是定时器的计数值与CCR0相关，此时的溢出中断，也是定时器计数到CCR0，然后产生溢出，又重新开始计数。

然而，如果设置在了连续模式，就不需要设置CCR0了，连续模式的计数，定时器会计数到0xFFFF后产生溢出。

虽然很简单的定时器操作，但是调试过程中，还是遇到了各种小问题。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

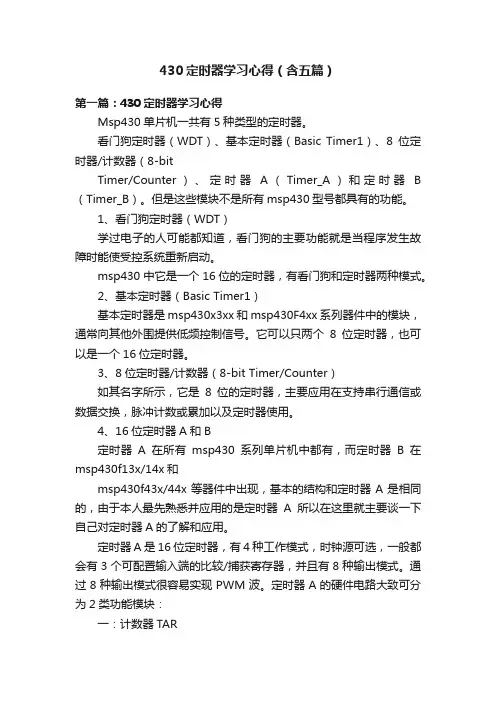

430定时器学习心得（含五篇）第一篇：430定时器学习心得Msp430单片机一共有5种类型的定时器。

看门狗定时器（WDT）、基本定时器（Basic Timer1）、8位定时器/计数器（8-bitTimer/Counter）、定时器A（Timer_A）和定时器B （Timer_B）。

但是这些模块不是所有msp430型号都具有的功能。

1、看门狗定时器（WDT）学过电子的人可能都知道，看门狗的主要功能就是当程序发生故障时能使受控系统重新启动。

msp430中它是一个16位的定时器，有看门狗和定时器两种模式。

2、基本定时器（Basic Timer1）基本定时器是msp430x3xx和msp430F4xx系列器件中的模块，通常向其他外围提供低频控制信号。

它可以只两个8位定时器，也可以是一个16位定时器。

3、8位定时器/计数器（8-bit Timer/Counter）如其名字所示，它是8位的定时器，主要应用在支持串行通信或数据交换，脉冲计数或累加以及定时器使用。

4、16位定时器A和B定时器A在所有msp430系列单片机中都有，而定时器B在msp430f13x/14x和msp430f43x/44x等器件中出现，基本的结构和定时器A是相同的，由于本人最先熟悉并应用的是定时器A所以在这里就主要谈一下自己对定时器A的了解和应用。

定时器A是16位定时器，有4种工作模式，时钟源可选，一般都会有3个可配置输入端的比较/捕获寄存器，并且有8种输出模式。

通过8种输出模式很容易实现PWM波。

定时器A的硬件电路大致可分为2类功能模块：一：计数器TAR计数器TAR是主体，它是一个开启和关闭的定时器，如果开启它就是一直在循环计数，只会有一个溢出中断，也就是当计数由0xffff到0时会产生一个中断TAIFG。

二：比较/捕获寄存器CCRX如何实现定时功能呢？这就要靠三个比较/捕获寄存器了（以后用CCRx表示）。

当计数器TAR的计数值等于CCRx时（这就是捕获/比较中的比较的意思：比较TAR是否等于CCRx），CCRx单元会产生一个中断。

实验报告课程名称：单片机原理及应用实验题目：实用多功能定时器学生姓名：**学号：**********专业班级：自动化二零一六年五月七日目录一、课程实验目的 (1)二、实验要求 (1)三、课程实验硬件电路 (2)3.1、硬件电路结构 (2)3.2、电路原理 (2)3.2.1、显示电路 (2)3.2.2、按键检测电路 (3)四、实验步骤 (6)五、软件设计 (6)5.1、倒计时主程序 (6)5.2、中断程序设计 (7)六、调试与结论 (7)七、附录 (8)一、目的（1）熟练运用CCS开发环境和Proteus仿真软件，巩固和加深单片机原理课程知识的理解和运用。

（2）综合本学期所学的按键检测以及液晶的动态显示原理，设计出以MSP430G2553为核心的以LCD1602为显示的倒计时系统。

（3）熟悉各元器件的性能和设置元件参数，进一步提高学生单片机应用系统的设计能力。

（4）培养学生综合分析问题、发现问题和解决问题的能力。

二、实验要求（1）设计一个倒计时器，定时范围99分60秒，用液晶作为显示器。

4个按键控制，分别是分钟加一、秒钟加一、清零和开始停止键。

按分钟加一键时，分钟显示值加1，最大99 ；按秒钟加一键时，秒钟显示值加1，最大60；按清零键时，分钟、秒钟显示值都清零；按开始键，则开始倒计时。

显示值为零时停止倒计时，且报警器报警，直到按停止键报警器停止报警。

按开始键后，分钟加一、秒钟加一、清零键不起作用。

按停止键可以暂停。

倒计时为零后，按停止键，显示值恢复设定值，按开始键又可以工作。

（2）总体要求如下：1、方案论证，确定总体电路原理图。

2、画硬件仿真电路图。

3、绘制程序流程图，编写C语言源程序。

4、安装调试，实现倒计时器的基本功能。

三、硬件电路3.1、电路结构图：多功能定时器主要由三个最基本模块组成，一是以LCD1602液晶为基础的显示电路，二是以四个按键为核心的控制电路，三是以MSP430G2553为核心的信号发生电路。

msp430 实验报告MSP430 实验报告引言：MSP430是一款低功耗、高性能的微控制器，广泛应用于嵌入式系统开发领域。

本实验报告将介绍我对MSP430进行的一系列实验，包括基本的GPIO控制、定时器应用、模拟信号采集和通信接口应用等。

实验一：GPIO控制在本实验中，我使用MSP430的GPIO引脚控制LED灯的亮灭。

通过配置引脚的输入/输出模式以及设置引脚电平，我成功地实现了对LED灯的控制。

这为后续实验奠定了基础，也让我更加熟悉了MSP430的寄存器配置。

实验二：定时器应用在本实验中，我探索了MSP430的定时器功能。

通过配置定时器的时钟源和计数模式，我实现了定时器中断功能，并利用定时器中断实现了LED灯的闪烁。

这个实验让我更加深入地了解了MSP430的定时器模块，并学会了如何利用定时器进行时间控制。

实验三：模拟信号采集在本实验中，我使用MSP430的模拟信号输入引脚和模数转换模块，成功地将外部的模拟信号转换为数字信号。

通过配置ADC模块的采样速率和精度，我实现了对模拟信号的准确采集，并将采集到的数据通过串口输出。

这个实验让我对MSP430的模拟信号处理有了更深入的了解。

实验四：通信接口应用在本实验中，我使用MSP430的串口通信模块，实现了与外部设备的数据传输。

通过配置串口的波特率和数据格式，我成功地实现了与计算机的串口通信，并通过串口发送和接收数据。

这个实验让我掌握了MSP430与外部设备进行数据交互的方法。

结论：通过一系列的实验，我对MSP430的基本功能和应用有了更深入的了解。

MSP430作为一款低功耗、高性能的微控制器，具备丰富的外设和强大的处理能力，适用于各种嵌入式系统的开发。

通过学习和实践，我掌握了MSP430的GPIO控制、定时器应用、模拟信号采集和通信接口应用等基本技能，为以后的嵌入式系统开发打下了坚实的基础。

未来展望：MSP430作为一款成熟的微控制器，具备广阔的应用前景。
