羟丙基甲基纤维素醚(HPMC)保温砂浆胶粉技术配方

蜂窝陶瓷用羟丙基甲基纤维素醚（HPMC）性质：1.外观为白色的粉末，无嗅无味,溶于水及大多数极性有机溶剂（如：二氯乙烷）和适当比例的乙醇/水、丙醇/水等。

水溶液具有表面活性、透明度高、性能稳定。

2.HPMC具有热凝胶性质，产品水溶液加热后形成凝胶析出，冷却后又溶解，不同规格的产品凝胶温度不同。

溶解度随粘度而变化，粘度越低，溶解度越大，不同规格的HPMC其性质有一定的差异，HPMC在水中溶解不受PH值影响。

3.颗粒度：100目通过率大于100%。

堆密度：0.25-0.70g/ (通常0.5g/ 左右)，比重1.26-1.31。

变色温度：190-200℃,炭化温度：280-300℃。

表面张力：2%水溶液为42-56dyn/cm。

HPMC随甲氧基含量增加，凝胶点下降，水溶解度上升，表面活性也上升。

HPMC具有增稠、排盐性、灰份低、PH稳定性、保水性、尺寸稳定性、优良的成膜性以及广泛的耐酶性、分散性和粘结性等特点。

蜂窝陶瓷用品中添加纤维素醚HMPC可以实现：1、蜂窝陶瓷产品模胎的操作性2、蜂窝陶瓷产品较好的坯体强度3、较好的润滑性能，有利于挤压成型4、表面圆润细腻5、蜂窝陶瓷产品燃烧后具有非常致密的内部结构以下是陶瓷级羟丙基甲基纤维素醚HPMC的质量标准：检测项目标准外观白色粉末或颗粒甲氧基（wt%）28.0-30.0羟丙基（wt%）7.0-12.0PH值 5.5-8.0干燥失重 5.0max粘度范围3500-6500灼烧残渣 1.0max蜂窝陶瓷广泛用于发电脱硫脱硝、汽车的尾气处理中，随着技术的进步，越来越多采用薄壁蜂窝陶瓷技术。

纤维素醚在薄壁蜂窝陶瓷生产中起到了至关重要的作用，对坯体的保形作用明显。

砂浆参考配方粘结砂浆配方：水泥（普硅42.5）400 KG沙子（40目-70目）600 KG皖维8020胶粉13 KG-25 KG羟丙基甲基纤维素HPMC 2 KG抹面砂浆配方：水泥（普硅42.5）350 KG沙子（70目-140目，含土量小于3%）600 KG重钙粉50 KG皖维8020胶粉15 KG-25 KG羟丙基甲基纤维素HPMC 2 KG聚丙烯短纤维（6MM） 2 KG木质纤维H500 2 KG胶粉聚苯颗粒配方：水泥（普硅42.5）700 KG重钙粉或粉煤灰300 KG皖维8020胶粉10 KG-14 KG羟丙基甲基纤维素HPMC 5 KG-7 KG聚丙烯短纤维(12MM) 2 KG木质纤维H500 2 KG聚乙烯醇17-88粉末1-2 KG淀粉醚119 0.5KG-1KG瓷砖粘接剂配方：水泥（普硅42.5）400 KG沙子（20目-60目）600 KG皖维8020胶粉7 KG-10 KG羟丙基甲基纤维素HPMC 2 KG淀粉醚119 0.5KG-1KG瓷砖勾缝剂配方：水泥（普硅42.5）400 KG沙子（40-120目极配）550 KG氧化铁颜料50 KG皖维8020胶粉15 KG羟丙基甲基纤维素HPMC 1 KG木质纤维H500 3 KG聚丙烯纤维（6MM） 1 KG注：白色和彩色瓷砖勾缝剂，水泥用白水泥；灰色、深红色、黑色瓷砖勾缝剂用灰水泥。

玻化微珠配方：水泥（普硅42.5）670-700 KG玻化微珠300-330 KG皖维8020胶粉10KG羟丙基甲基纤维素HPMC 4 KG木质纤维H500 3 KG聚丙烯纤维（12MM） 2 KG淀粉醚119 0.5 KG 注：每袋12KG包装，施工时不得超过3CM。

外墙柔性耐水腻子配方：白水泥400 KG重钙200 KG石英粉300 KG灰钙粉100 KG皖维8020胶粉15 KG-40 KG羟丙基甲基纤维素 3 KG-4 KG聚丙烯短纤维（6MM） 2 KG木质纤维 2 KG淀粉醚118 0.5-1KG 注：如没有石英粉可以用重钙代替，也就是将200KG重钙升为500KG。

高粘度羟丙基甲基纤维素hpmc的合成方法
一种特殊纤维素醚的合成方法，采用氮气保护碱化和分步醚化方法，制得具有较高粘度的羟丙基甲基纤维素。

包括以下步骤:
(1)将精制棉粉碎至0.2-0.4mm,得到精制棉细料；
(2)在氮气条件下，将步骤(1)所述的精制棉细料加入到氢氧化钠溶液(由氢氧化钠和水组成)与二元有机溶剂的混合溶液中，进行碱化处理得到碱纤维素；所述的二元有机溶剂由质量比为5:1-10:1的甲苯和异丙醇组成；
(3)将步骤(2)所述的碱纤维素加入到甲苯溶剂中，之后再向其中加入异丙醇，然后依次加入氯甲烷和环氧丙烷得到混合反应体系；所述的甲苯与异丙醇的质量比为5:1-10:1，所述的氯甲烷和环氧丙烷的质量比为5:1-9:1 ;所述的甲苯溶剂与异丙醇的总质量称为含甲苯溶剂的质量；
以上所述混合反应体系先在30-50°C进行低温醚化，反应时间为40-50min ;再升温至70-100°C进行高温醚化，反应时间为40-50min，得到较高粘度羟丙基甲基纤维素(HPMC)成品；
其中，上述所述的精制棉、氢氧化钠、二元有机溶剂、含甲苯溶剂、环氧丙烷的质量之比为 1: (0.75-1): (10-12): (6-8): (0.1-0.4)。

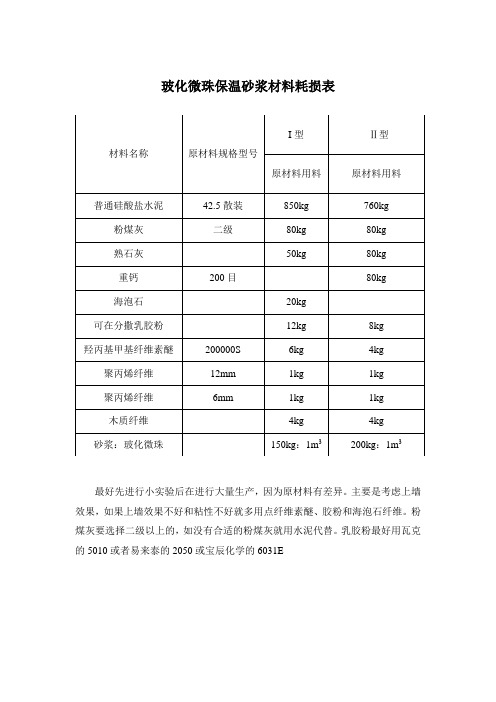

玻化微珠保温砂浆材料耗损表I型Ⅱ型材料名称原材料规格型号原材料用料原材料用料普通硅酸盐水泥42.5散装850kg 760kg 粉煤灰二级80kg 80kg熟石灰50kg 80kg重钙200目80kg海泡石20kg可在分撒乳胶粉12kg 8kg羟丙基甲基纤维素醚200000S 6kg 4kg 聚丙烯纤维12mm 1kg 1kg聚丙烯纤维6mm 1kg 1kg木质纤维4kg 4kg 砂浆：玻化微珠150kg：1m3200kg：1m3最好先进行小实验后在进行大量生产，因为原材料有差异。

主要是考虑上墙效果，如果上墙效果不好和粘性不好就多用点纤维素醚、胶粉和海泡石纤维。

粉煤灰要选择二级以上的，如没有合适的粉煤灰就用水泥代替。

乳胶粉最好用瓦克的5010或者易来泰的2050或宝辰化学的6031E原材料名称原材料规格型号原材料用料备注普通硅酸盐水泥42.5 300kg 散装干砂40-70目600kg 根据施工性能要求可使用70-140目干砂适量替换，含泥量和水分含量需要严格控制。

重钙200目50kg 熟石灰325目40kg可在分撒乳胶粉12kg 根据外墙饰面材料调整用量，次量涂料类饰面，瓷砖类饰面少量。

羟丙基甲基纤维素醚40000-100000S 1kg高温天气使用适当增加用量。

聚丙烯纤维6mm 1.5kg原材料名称原材料规格型号原材料用料备注普通硅酸盐水泥42.5 500kg 散装干砂70-140目500kg 含泥量和水分含量需要严格控制。

羟丙基甲基纤维素醚200000S 1.5kg可再分散乳胶粉5kg淀粉醚0.25kg选择使用减水剂适量选择使用。

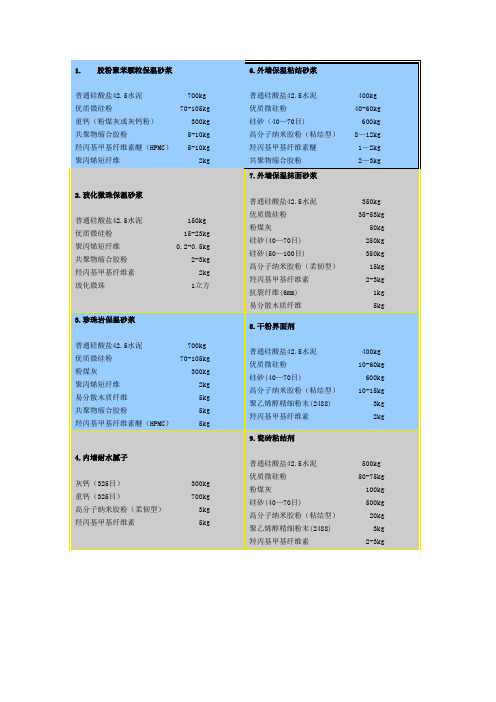

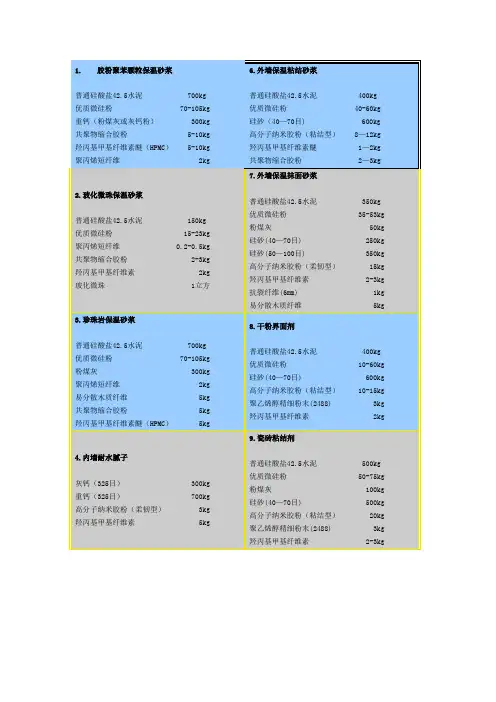

1.胶粉聚苯颗粒保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 重钙（粉煤灰或灰钙粉） 300kg 共聚物缩合胶粉 5-10kg 羟丙基甲基纤维素醚（HPMC） 5-10kg 聚丙烯短纤维 2kg 6.外墙保温粘结砂浆普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂（40—70目) 600kg 高分子纳米胶粉（粘结型） 8—12kg 羟丙基甲基纤维素醚 1—2kg 共聚物缩合胶粉 2—3kg2.玻化微珠保温砂浆普通硅酸盐42.5水泥 150kg 优质微硅粉 15-23kg 聚丙烯短纤维 0.2-0.5kg 共聚物缩合胶粉 2-3kg 羟丙基甲基纤维素 2kg 玻化微珠 1立方7.外墙保温抹面砂浆普通硅酸盐42.5水泥 350kg 优质微硅粉 35-53kg 粉煤灰 50kg 硅砂(40—70目) 250kg 硅砂(50—100目) 350kg 高分子纳米胶粉（柔韧型） 15kg 羟丙基甲基纤维素 2-3kg 抗裂纤维(6mm) 1kg 易分散木质纤维 5kg3.珍珠岩保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 粉煤灰 300kg 聚丙烯短纤维 2kg 易分散木质纤维 5kg 共聚物缩合胶粉 5kg 羟丙基甲基纤维素醚（HPMC） 5kg 8.干粉界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 10-60kg 硅砂(40—70目) 600kg 高分子纳米胶粉（粘结型） 10-15kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2kg4.内墙耐水腻子灰钙（325目） 300kg 重钙（325目） 700kg 高分子纳米胶粉（柔韧型） 3kg 羟丙基甲基纤维素 5kg 9.瓷砖粘结剂普通硅酸盐42.5水泥 500kg 优质微硅粉 50-75kg 粉煤灰 100kg 硅砂(40—70目) 500kg 高分子纳米胶粉（粘结型） 20kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2-3kg5.外墙防水腻子白水泥 300kg 优质微硅粉 30-45kg 灰钙（325目） 200kg 重钙（325目） 500kg 高分子纳米胶粉（柔韧型） 10-15kg 羟丙基甲基纤维素 5kg 聚乙烯醇精细粉末(2488) 3kg 10.挤塑板专用界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂(40—70目) 300kg 硅砂(50—100目) 300kg 高分子纳米胶粉（柔韧型） 30kg 羟丙基甲基纤维素醚（HPMC） 2kg 聚乙烯醇精细粉末(2488) 5kg。

1.胶粉聚苯颗粒保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 重钙（粉煤灰或灰钙粉） 300kg 共聚物缩合胶粉 5-10kg 羟丙基甲基纤维素醚（HPMC） 5-10kg 聚丙烯短纤维 2kg 6.外墙保温粘结砂浆普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂（40—70目) 600kg 高分子纳米胶粉（粘结型） 8—12kg 羟丙基甲基纤维素醚 1—2kg 共聚物缩合胶粉 2—3kg2.玻化微珠保温砂浆普通硅酸盐42.5水泥 150kg 优质微硅粉 15-23kg 聚丙烯短纤维 0.2-0.5kg 共聚物缩合胶粉 2-3kg 羟丙基甲基纤维素 2kg 玻化微珠 1立方7.外墙保温抹面砂浆普通硅酸盐42.5水泥 350kg 优质微硅粉 35-53kg 粉煤灰 50kg 硅砂(40—70目) 250kg 硅砂(50—100目) 350kg 高分子纳米胶粉（柔韧型） 15kg 羟丙基甲基纤维素 2-3kg 抗裂纤维(6mm) 1kg 易分散木质纤维 5kg3.珍珠岩保温砂浆普通硅酸盐42.5水泥 700kg 优质微硅粉 70-105kg 粉煤灰 300kg 聚丙烯短纤维 2kg 易分散木质纤维 5kg 共聚物缩合胶粉 5kg 羟丙基甲基纤维素醚（HPMC） 5kg 8.干粉界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 10-60kg 硅砂(40—70目) 600kg 高分子纳米胶粉（粘结型） 10-15kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2kg4.内墙耐水腻子灰钙（325目） 300kg 重钙（325目） 700kg 高分子纳米胶粉（柔韧型） 3kg 羟丙基甲基纤维素 5kg 9.瓷砖粘结剂普通硅酸盐42.5水泥 500kg 优质微硅粉 50-75kg 粉煤灰 100kg 硅砂(40—70目) 500kg 高分子纳米胶粉（粘结型） 20kg 聚乙烯醇精细粉末(2488) 3kg 羟丙基甲基纤维素 2-3kg5.外墙防水腻子白水泥 300kg 优质微硅粉 30-45kg 灰钙（325目） 200kg 重钙（325目） 500kg 高分子纳米胶粉（柔韧型） 10-15kg 羟丙基甲基纤维素 5kg 聚乙烯醇精细粉末(2488) 3kg 10.挤塑板专用界面剂普通硅酸盐42.5水泥 400kg 优质微硅粉 40-60kg 硅砂(40—70目) 300kg 硅砂(50—100目) 300kg 高分子纳米胶粉（柔韧型） 30kg 羟丙基甲基纤维素醚（HPMC） 2kg 聚乙烯醇精细粉末(2488) 5kg（二）、界面拉毛界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。

羟丙基甲基纤维素醚（HPMC）羟丙基甲基纤维素醚（HPMC）羟丙基甲基纤维素醚(HPMC)产品简介:本品选用高度纯净的棉纤维素作为原料，在碱性条件下经专门醚化而制得，全过程在自动化监控下完成，不含任何动物器官和油脂等活性成分。

它们是一种无嗅，无味无毒的白色粉末，在冷水中溶胀成澄清或微浑浊的胶体溶液。

具有增稠，粘合，分散，乳化，成膜，悬浮，吸附，凝胶，表面活性，保持水分和保护胶体等特性。

本品能溶于冷水，形成透明的粘稠溶液。

产品说明:1. 外观:白色或类白色粉末。

2. 颗粒度:100目通过率大于98.5%;80目通过率大于100%。

3. 炭化温度:280-300?。

4. 视密度:0.25-0.070g/cm3.(通常在0.5g/g/cm3左右)，比重1.26-1.31。

5. 变色温度:190-200?。

-56dyn/cm. 6. 表面张力:2%水溶液为427. 溶于水及部分有机溶剂，如适当比例的乙醇/水、丙醇/水等。

水溶液具有表面活性。

透明度高，性能稳定，不同规格的产品凝胶温度不同，溶解度随粘度而变化，粘度愈低，溶解度愈大，不同规格HPMC其性能有一定差异，HPMC在水中的溶解不受PH值影响。

8. HPMC随甲氧基含量减少，凝胶点升高，水溶解度下降，表面活性也下降。

9. HPMC具有增稠能力，低灰份、PH稳定性、保水性、优良的成膜性、以及广泛的耐酶性、分散性和粘结性等特点。

产品应用:本品为工业级HPMC，主要用途为聚氯乙烯生产中作分散剂，系悬浮聚合制备PVC主要助剂。

另外，在其它石油化工、建材、除漆剂、农业化学品、油墨、纺织印染、陶瓷、造纸、化妆品等产品生产中作增稠剂、稳定剂、乳化剂、赋形剂、保水剂、成膜剂等。

在合成树脂方面的应用，可便获得的产品具有颗粒规整、疏松、视比重适租，加工性能优良等特点，从而基本上取代了明胶和聚乙烯醇作分散剂。

另外在建筑工业施工过程中，主要用于砌墙、灰泥粉饰，嵌缝等机械化施工;特别在装饰施工中，用作粘磁砖，大理石，塑料装饰，粘贴强度高，可以减少水泥用量。

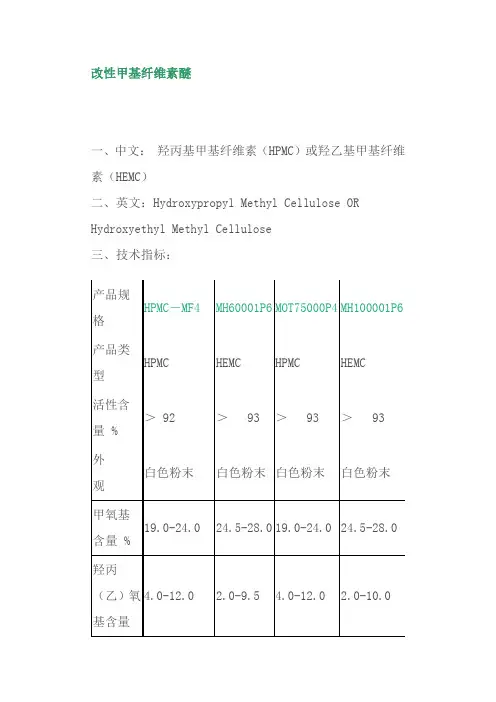

改性甲基纤维素醚一、中文：羟丙基甲基纤维素（HPMC）或羟乙基甲基纤维素（HEMC）二、英文：Hydroxypropyl Methyl Cellulose OR Hydroxyethyl Methyl Cellulose三、技术指标：四、产品性能：羟丙（乙）甲基纤维素具有良好的保水性，溶于冷水，常常被用作增稠剂、保护胶体稳定剂、悬浮剂及保水剂，提高产品施工附着力、表面硬度、柔软度。

并为砂浆提供很好的操作性能及抗垂下滑能力。

适用于水泥、石灰及石膏基抹灰砂浆，粘结砂浆及类似的产品。

五、物理性能：1.炭化温度：280-300℃。

2.视密度：0.25-0.70g/cm3 (通常在0.5g/cm3 左右)，比重1.26-1.31。

3.变色温度：190-200℃。

4.表面张力：2%水溶液为42-56dyn/cm。

5.溶解性能：溶于水及部分溶剂，如适当比例的乙醇/水、丙醇/水等。

水溶液具有表面活性。

透明性高，性能稳定，不同规格的产品凝胶温度不同，溶解度随粘度而变化，粘度愈低，溶解度愈大，在水中的溶解不受pH值影响。

6.随甲氧基含量减少、凝胶点升高、水溶解度下降，表面活性也下降。

7.具有增稠能力，耐盐性低灰粉、pH稳定性、保水性、尺寸稳定性、优良的成膜性、以及广泛的耐酶性、分散性和粘结性等特点。

六、产品用途：A：建筑材料：使水泥、砂浆、灰浆以及石膏装饰材料具有定型保水性能，并提高和易性，应用于新型建材涂料，多彩涂料，具有牢固的吸附性和分散性。

B：化工特殊产品在工业生产和加工作业中，作为增稠剂、粘结剂、成膜剂和乳胶稳定剂。

聚氯乙烯作为悬浮聚合的分散剂，用来保护胶体，提高吸收增塑剂的速率，控制树脂粒度分布，提高聚氯乙烯的加工性能。

C：油漆及涂料：作为乳胶漆的保护胶体，增稠剂和颜料县浮助剂。

使油漆粘度稳定，漆膜完整。

D：食品：作为烘制食品、营养食品、面包等多种食品的增稠剂、粘结剂、稳定剂、保水剂、成型剂及胶体悬浮剂。

羟丙基甲基纤维素英文简称HPMC，有工业味精之称，用途广泛，羟丙基甲基纤维素本身也有不同类型，分为冷水速溶型和热溶型，冷水速溶HPMC用途广泛，可应用于腻子粉、砂浆、液体胶水、液体涂料和日化等产品中。

那么，羟丙基甲基纤维素配方是什么？为此，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。

腻子行业:一吨添加3-4公斤（保水性好，粘接好，好施工，上墙亮度好，不脱粉）砂浆行业：一吨添加2-3公斤（保水好，降低成本，成膜性好，粘接好，增稠好）石膏行业：一吨添加2-3公斤（保水好，降低成本，成膜性好，粘接好，增稠好，分散好，灰分低）日化洗衣液：一吨添加2-3公斤（本产品绿色环保，无毒无味，精致棉表面处理制成，适用于日化行业，洗衣液、洗手液、洗洁精、洗发水、金纺、沐浴露，增稠效果好，透明度高，拉丝效果好，灰分低，可降低产品成本，是日化行业合适首选！安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。

羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。

产品质量先进，畅销国内、国际市场，深受用户好评。

公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。

京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。

宿州市位于安徽省最北部，史有“皖北大门”之称，宿州市居中靠东、承东启西、连南接北，是贯通华东、华南、华中、华北地区的重要交通枢纽，铁路、公路、水路交通十分便捷。

连霍高速、京福高速在宿州市纵横贯穿，京沪、陇海两大铁路干线呈“十”字状贯穿全境，已建成的京沪高速铁路经过宿州市，并设有车站，从宿州市3个小时可到北京、2个小时到上海。

水路运输主要航线由宿州港经洪泽湖至长江中下游各港口城市，经大运河至江、浙、沪等地或经淮河到淮河沿岸各港口城市。

保温砂浆配合比及做法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中空玻化微珠保温砂浆（配合比）普通硅酸盐42.5水泥150kg优质微硅粉15-23kg聚丙烯短纤维0.2-0.5kg共聚物缩合胶粉2-3kg羟丙基甲基纤维素2kg玻化微珠1立方做法：（一）、界面拉毛界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。

若使用成品界面砂浆时按干粉料:水=4:1 用搅拌机搅拌均匀成浆状。

为保证界面砂浆施工的适宜性,合理调整界面剂用量以达到适宜的稀释度。

拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。

用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刮,拉毛不宜太厚，约为1-2mm。

配好的料注意防晒避风,一次配制量应在可操作时间内用完。

（二）打巴、冲筋根据保温设计厚度,在墙面两端顶部吊垂直。

根据垂直控制通线做垂直灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每两饼之间的距离(横、竖、斜向)不超过2 m。

灰饼可用保温浆料做,也可用废聚苯板裁成5cm×5cm小块粘贴。

（三）抹保温浆料玻化微珠保温砂浆配制:按干粉料:水=1：1.1～1.3,先将干粉料放入搅拌容器中, 再按比例将水加入,搅拌3-5min,使料浆成均匀膏状,即可使用。

浆料必须随配随用,不得回收落地料再二次加水使用。

需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间与配合比的准确。

保温层浆料应在3h内用完。

中空玻化微珠保温砂浆分层抹灰厚度第一遍施工厚度一般在10mm左右,第二遍施工厚度在15mm左右，本工程可分两遍施工。

分层施工间隔时间至少应在72小时以上，以不造成第一遍施工基体空鼓为准，保温砂浆施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度达到要求。

阴阳角施工时宜从外向内压抹。

保温层固化干燥一般约3～4天，方可进行下道工序。

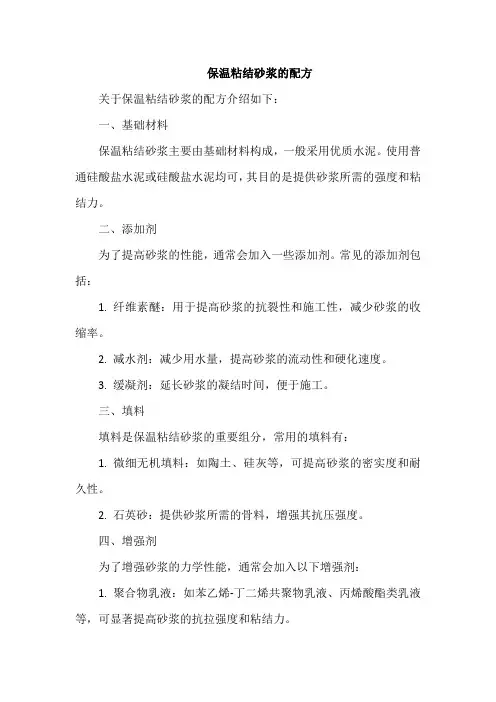

保温粘结砂浆的配方关于保温粘结砂浆的配方介绍如下：一、基础材料保温粘结砂浆主要由基础材料构成，一般采用优质水泥。

使用普通硅酸盐水泥或硅酸盐水泥均可，其目的是提供砂浆所需的强度和粘结力。

二、添加剂为了提高砂浆的性能，通常会加入一些添加剂。

常见的添加剂包括：1. 纤维素醚：用于提高砂浆的抗裂性和施工性，减少砂浆的收缩率。

2. 减水剂：减少用水量，提高砂浆的流动性和硬化速度。

3. 缓凝剂：延长砂浆的凝结时间，便于施工。

三、填料填料是保温粘结砂浆的重要组分，常用的填料有：1. 微细无机填料：如陶土、硅灰等，可提高砂浆的密实度和耐久性。

2. 石英砂：提供砂浆所需的骨料，增强其抗压强度。

四、增强剂为了增强砂浆的力学性能，通常会加入以下增强剂：1. 聚合物乳液：如苯乙烯-丁二烯共聚物乳液、丙烯酸酯类乳液等，可显著提高砂浆的抗拉强度和粘结力。

2. 玻璃纤维：用于增强砂浆的抗裂性和抗冲击性。

五、防水剂为了使保温粘结砂浆具有良好的防水性能，通常会加入以下防水剂：1. 硅烷类防水剂：可在砂浆表面形成憎水层，防止水分渗透。

2. 丙烯酸酯类防水剂：具有较好的耐久性和抗紫外线性能。

六、调凝剂为了调节砂浆的凝结时间，通常会加入以下调凝剂：1. 石灰石粉：可延长砂浆的凝结时间，便于施工。

2. 硫酸钙：可加速砂浆的硬化速度，提高施工效率。

七、流动度改进剂为了改善砂浆的施工性能，通常会加入以下流动度改进剂：1. 甲基纤维素醚：可提高砂浆的保水性和流动性，减少施工过程中的泌水和离析现象。

2. 羟丙基甲基纤维素醚：具有较好的耐碱性，可提高砂浆的粘附力和抗裂性。

八、防裂剂为了增强砂浆的抗裂性能，通常会加入以下防裂剂： 1. 弹性体材料：如橡胶颗粒、弹性胶等，可吸收砂浆内部的应力，降低开裂的风险。

2. 纤维材料：如玻璃纤维、聚丙烯纤维等，可提高砂浆的韧性，抑制裂缝的产生和扩展。

以上就是保温粘结砂浆的主要配方成分，这些组分的选择和配比对砂浆的性能起着至关重要的作用。

中空玻化微珠保温砂浆（配合比）普通硅酸盐42.5水泥150kg优质微硅粉15-23kg聚丙烯短纤维0.2-0.5kg共聚物缩合胶粉2-3kg羟丙基甲基纤维素2kg玻化微珠1立方做法：（一）、界面拉毛界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。

若使用成品界面砂浆时按干粉料:水=4:1 用搅拌机搅拌均匀成浆状。

为保证界面砂浆施工的适宜性,合理调整界面剂用量以达到适宜的稀释度。

拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。

用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刮,拉毛不宜太厚，约为1-2mm。

配好的料注意防晒避风,一次配制量应在可操作时间内用完。

（二）打巴、冲筋根据保温设计厚度,在墙面两端顶部吊垂直。

根据垂直控制通线做垂直灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每两饼之间的距离(横、竖、斜向)不超过2m。

灰饼可用保温浆料做,也可用废聚苯板裁成5cm×5cm小块粘贴。

（三）抹保温浆料玻化微珠保温砂浆配制:按干粉料:水=1：1.1～1.3,先将玻化微珠保温砂浆干粉料放入搅拌容器中, 再按比例将水加入,搅拌3-5min,使料浆成均匀膏状,即可使用。

浆料必须随配随用,不得回收落地料再二次加水使用。

需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间与配合比的准确。

保温层浆料应在3h内用完。

中空玻化微珠保温砂浆分层抹灰厚度第一遍施工厚度一般在10mm左右,第二遍施工厚度在15mm左右，本工程可分两遍施工。

分层施工间隔时间至少应在72小时以上，以不造成第一遍施工基体空鼓为准，保温砂浆施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度达到要求。

阴阳角施工时宜从外向内压抹。

保温层固化干燥一般约3～4天，方可进行下道工序。

保温层验收：抹完保温层后，用检测工具进行检查。

保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补，直到达到质量要求后方可进行抗裂砂浆施工。

羟丙基甲基纤维素分散剂的制备一、引言羟丙基甲基纤维素（HPMC）是一种重要的水溶性聚合物，具有优异的胶凝性和分散性能。

它在各个领域广泛应用，如建筑材料、医药、食品等。

本文将重点介绍羟丙基甲基纤维素分散剂的制备方法及其应用。

二、羟丙基甲基纤维素分散剂的制备方法1. 原料准备：准备好羟丙基甲基纤维素粉末、酒精和去离子水等原料。

2. 溶解纤维素：将一定比例的羟丙基甲基纤维素粉末加入酒精中，搅拌均匀，使其充分溶解。

3. 加入去离子水：将溶解好的羟丙基甲基纤维素溶液缓慢倒入预先加热的去离子水中，并持续搅拌。

4. 过滤：将混合溶液过滤，去除其中的杂质和固体颗粒。

5. 浓缩：将过滤后的溶液进行浓缩，可以采用真空浓缩或加热浓缩的方法，直至所需浓度。

6. 干燥：将浓缩后的溶液进行干燥，可以采用喷雾干燥或真空干燥等方法，得到羟丙基甲基纤维素分散剂产品。

三、羟丙基甲基纤维素分散剂的应用1. 建筑材料领域：羟丙基甲基纤维素分散剂可用于水泥砂浆中，起到增稠和分散作用，提高砂浆的粘结性和流动性，改善施工性能。

2. 医药领域：羟丙基甲基纤维素分散剂可用于药物制剂中，作为稳定剂和分散剂，提高药物的溶解度和生物利用度。

3. 食品领域：羟丙基甲基纤维素分散剂可用于食品加工中，如乳制品、果冻等，起到增稠和稳定乳液的作用。

4. 化妆品领域：羟丙基甲基纤维素分散剂可用于化妆品中，作为乳化剂和分散剂，提高产品的稳定性和质感。

5. 纺织领域：羟丙基甲基纤维素分散剂可用于纺织工艺中，改善染料的分散性和均匀性，提高染色效果。

四、总结羟丙基甲基纤维素分散剂是一种重要的水溶性聚合物，制备方法简单，应用领域广泛。

通过合理调整制备条件和使用方法，可以得到具有良好分散性能的羟丙基甲基纤维素分散剂产品。

未来，随着科技的不断进步和应用需求的增加，羟丙基甲基纤维素分散剂的研究和开发将有更大的发展空间，为各个行业提供更多的解决方案。

羟丙基甲基纤维素英文简称HPMC，有工业味精之称，用途广泛，羟丙基甲基纤维素本身也有不同类型，分为冷水速溶型和热溶型，冷水速溶HPMC用途广泛，可应用于腻子粉、砂浆、液体胶水、液体涂料和日化等产品中。

那么，羟丙基甲基纤维素使用比例是多少？为此，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。

一，应用于腻子粉中。

选择山东欧度热溶型10万粘度羟丙基甲基纤维素，以千分之三比例直接和干粉混合均匀，使用时直接加水，因为纤维素完全和腻子粉均匀混合，所以不会出现抱团结块现象。

砂浆使用方法类似于腻子粉。

二，建筑胶水的制备。

由于热溶型产品直接放入冷水中会出现抱团现象，所以选择山东欧度20万粘度冷水速溶型纤维素，百分之一水溶液即可达到200000mpas稠度，根据自身需要上下调节用量，羟丙基甲基纤维素放入水中后三分钟开始慢慢显现稠度，十分钟左右达到最大稠度（起粘度时间厂商可调）。

如果选用热溶型羟丙基甲基纤维素，需用50℃以上水冲调，因为羟丙基甲基纤维素不会溶于热水，所以在热水中不会出现抱团结块现象，然后通过等待降温或加入冷水后，溶液就会显现应有粘稠度。

三，喷浆。

使用冷水速溶型，起粘度时间越快越好，只要达到不抱团就行。

选择山东欧度冷水速溶型1分钟起粘度羟丙基甲基纤维素。

四，液体类增稠，比如日化洗衣液等，选择冷水速溶型。

使用高粘度，高透明度，分散性好的产品，直接加入体系达到增稠效果。

安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。

羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。

产品质量先进，畅销国内、国际市场，深受用户好评。

公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。

京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。

砂浆制造商使用的羟丙基甲基纤维素的比例引入羟丙基甲基纤维素的生产过程纤维素醚是一种重要的水溶性高分子化合物。

纤维素醚可分为两类产物：离子产物和非离子产物。

离子产物主要是羧甲基纤维素（CMC）。

非离子产品包括甲基纤维素（MC）、羟丙基甲基纤维素、乙基纤维素、羟乙基纤维素（HEC）、羟丙基纤维素等，羟丙基甲基纤维素是一种水溶性非离子纤维素醚，是甲基纤维素（MC）中甲氧基部分被羟丙基取代后得到的产物。

羟甲纤维素是一种白色粉末，无气味，无气味，无毒，在体内完全不变，从体内排出。

水溶液是一种无色透明粘稠的物质。

羟丙甲纤维素具有优异的增稠、乳化、成膜、疏松、维护胶体、附着力、耐水分、粘附力、耐酸碱、抗酶等功能，广泛用于建筑、油漆、医药、食品、纺织、油脂、化妆品、清洁剂、陶瓷、油墨及化学聚合工艺。

羟丙基甲基纤维素的生产过程主要由棉-威林处理、羟丙基、甲基化等三个反应结束。

近年来出现的各种技能只会集中在改善和改善每个单位的运作。

更常用的羟丙基试剂是环氧丙烷，而丙醇在20世纪70年代也被报道为羟丙基试剂。

甲基化试剂一般使用氯甲烷，在早期使用甲基溴，硫酸甲酯报告..评语：羟丙基甲基纤维素的目标函数是甲基可替代性，醚化功率，聚合和粘度的程度。

展示新技术的各种方法，是围绕着提高的方式一定过程，确定的目标水平和取得的进展。

纤维素醚的生产工艺有其共同特点，即用液体苛性钠浸泡精制棉或木浆，压榨除去剩余碱液，得到碱纤维素，加入溶剂和醚化剂，醚化反应是在一定的温度和压力下进行的，反应结束时要达到所要求的醚化程度，然后经过中和、洗涤、干燥和破坏得到产品。

以氯甲烷和环氧丙烷为醚化剂，生产羟丙基甲基纤维素。

化学反应方程式为：细胞OH+NaOH+CH3Cl+ch2och3→细胞o-ch2ohch3+NaCl+H2O醚化过程可分为两类。

一个是一步醚化反应，即羟丙基化反应和甲基化反应同时进行。

这是前期选定的方法，但目前仍是制备羟丙基甲基纤维素的重要方法之一。

羟丙基甲基纤维素HPMC的制备工艺制备羟丙基甲基纤维素HPMC 的技术路线有单间歇式和连续式 2种。

间歇式是将纤维素经碱化处理后，再经压榨、粉碎、熟成，而后在高压釜中与醚化剂进行醚化反应得到粗制品。

连续式是连续碱化处理过程，纤维素不必进行压榨、粉碎和熟成，而是在一套连续设备中进行，并于高压管道反应器中进行醚化反应，连续进、出料。

粗制品经中和、除铁、蒸煮、洗涤等工序得到成品。

液相溶媒法制备羟丙基甲基HPMC是将纤维素在存在有机溶剂的条件下碱化，然后加入氯甲烷和环氧丙烷醚化得到。

实验室制备羟丙基甲基纤维素HPMC 的条件如下。

将粉末状纤维素 80g、NaOH26g、甲醇 15g，加入 950g 甲苯一起制成浆粥，然后加入 106g50% NaOH 水溶液，加热 30min 后，将水和甲醇蒸馏除去，再加入氯甲烷 120g、环氧丙烷 10g，在 60~120℃下醚化 1.5h，得到羟丙基甲基纤维素HPMC 其甲氧基取代度DS=2.0，羟丙基取代度MS=0.1，可溶于水。

羟丙基甲基纤维素的制备方法大多采用液相法。

由于用此法制得的产品成品均匀性较好。

关于制备碱纤维素所用碱液的浓度，一般在 35%~50%，纤维素与碱液的质量比为 1：（0.5~2.6）。

碱液用量比较小的是将碱液喷入，不经压榨即与纤维素进行醚化反应，碱液用量最小的是将 50%的碱液加到大量惰性溶剂中，然后加入纤维素来制备碱纤维素。

惰性溶剂在反应过程中有使热传导均匀和易于控制温度的作用，在反应完成后，可经共沸除去大部分水和副反应产生的有机化合物。

制备具有不同含量的甲氧基和羟丙基以及不同粘度的品种的羟丙基甲基纤维素HPMC的方法，可控制纤维素与不同量的碱和水的比例与不同老化时间和温度先制成碱纤维素，然后将碱纤维素与不同比例用量的氯甲烷和环氧丙烷于不同的温度和时间下反应，制备所需要的产品。

反应温度，大多经一定时间分段升温，最后升至 60~80℃，也有高至 80~90℃；都是在自然产生的压力下（在 2Mpa 以上）进行反应；反应时间，一般在 4~10h 左右，反应时间和温度都可根据所制成品的要求来决定。

羟丙基甲基纤维素的溶解方法
所有型号均可以采用干混法加入到物料中；
4. 溶解时如发生结块包裹现象，是因为搅拌不充分或普通型号直接加入到冷水中的原因，此时应快速搅拌。

5. 溶解时如果产生气泡，可以静置2-12小时（具体时间由溶液稠度决定）或抽真空、加压等方法去除，也可以加入适量的消泡剂。

在建筑工业施工过程中，主要用于砌墙，灰泥粉饰，嵌缝等机械化施工中；特别在装饰性施工中，用做粘贴瓷砖、大理石、塑料装饰，粘贴强度高，还可以减少水泥用量。

安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。

羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。

产品质量先进，畅销国内、国际市场，深受用户好评。

公司运用国内首创的工艺技术路线，采用大型卧式釜一步法实现碱化醚化的新工艺路线，同时实现了一次性脱水洗涤，从而降低了成本，提高了产品羟丙基甲基纤维素质量。

公司注重工业卫生、技术安全与环境保护，制定了详细的安全生产规范，对“三废”和其他污染物进行专门处理，确保员工安全与环境保护。

公司秉持竞争、开放、合作的经营理念，以诚信立业为宗旨，注重技术、质量及服务；以科技创新为动力，追求卓越，创造非凡品质。

我司愿与国内外广大客商真诚合作，共创辉煌！。
