[整理]c25素喷射混凝土配合比设计.

设计说明1、试验目的：云南省都香高速公路守望至红山段A7合同段C25喷射混凝土配合比设计，主要使用于洞口坡面防护、喷锚支护等。

2、试验依据：1、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）2、《普通混凝土配合比设计规程》（JGJ 55—2011）3、《公路工程集料试验规程》（JTG E42-2005）4、《普通混凝土力学性能试验方法标准》（GB/T 50081-2002）5、《普通混凝土拌和物性能试验方法标准》（GB/T 50080-2002）6、《公路隧道施工技术细则》（JTG/T F60-2009)7、《公路隧道施工技术规范》（JTG F60-2009)8、《公路桥涵施工技术规范》（JTG/T F50-2011)试验的原材料：1、水泥：采用华新水泥（昭通）有限公司生产的堡垒牌普通硅酸盐水泥。

2、粗集料：粗集料采用昭通市鲁甸县水磨镇圣源石材场生产的5mm-10mm的连续级配碎石；3、细集料采用昭通市鲁甸县水磨镇圣元砂石料场生产的II类机制砂。

4、外加剂：采用北京路智恒信科技有限公司聚羧酸LZ-Y1型，掺量采用%。

5、速凝剂：采用北京路智恒信科技有限公司LZ-AP2液体无碱速凝剂掺量采用%6、水：昭通市鲁甸县都香A7标地下水。

C25喷射混凝土配合比设计计算书1.确定混凝土配制强度(f cu,o)在已知混凝土设计强度(f cu,k)和混凝土强度标准差(σ)时,则可由下式计算求得混凝土的配制强度(f cu,o),即f cu,o= f cu,k+σ根据《普通混凝土配合比设计规程》（JGJ55-2011）的规定，σ=5f cu,o= f cu,k+σ=25+×5=2-2、计算混凝土水胶比已知混凝土配置强度f cu,o=（Mpa），水泥实际强度f ce=（Mpa）采用回归系数按《普通混凝土配合比设计规程》（JGJ55-2011）表得a a=,a b=W/B=a a×f b÷(f cu，O+a a×a b×f b)=×÷+××=注：f b=γf×γs×f ce= ××=（Mpa）2-3、确定水胶比混凝土所处潮湿环境，无冻害地区，根据图纸设计及《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）的规定，允许最大水胶比为，计算水胶比为，不符合耐久性要求，采用经验水胶比3、确定用水量(W0)，掺量采用%，减水率为：20%代入公式计算m wo=m′wo×（1-）=246×（1-20%）=197( kg/m3)4．计算水泥用量（C0）C O=W O/W/C=197/=470kg/m35．确定砂率（S p）根据《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）的规定，砂率选用50%，符合规范中混凝土骨料通过各筛经的累计质量百分率要求。

C25喷射砼配合比设计记录一、材料：1、水泥:泾阳声威水泥P.O42。

5R2、粗集料：东岭碎石场（5-10mm连续级配)3、细集料：银花河河砂场（粗砂）4、水：饮用水5、外加剂：山西凯迪KD-4型速凝剂，掺量3％以上材料，经试验，各项指标均符合技术规范要求。

二、设计依据1、交通出版社《水泥混凝土配合比设计与试验技术》2、GB50086-2001《锚杆喷射混凝土支护技术规范》3、JTGE30—2005《公路工程水泥及水泥砼试验规程》4、GB50119-2003《砼外加剂应用技术规范》三、配合比设计过程1、按锚杆喷射混凝土支护技术规范（GB50086-2001)要求选用配合比：水泥：水：砂：碎石：速凝剂=430：185:843 ：843：12.9 =1：0。

43：1。

96：1。

96：3.0%2、调整工作性，提出基准配合比（1)计算试拌材料用量按选用配合比试拌10L砼拌和物，各种材料用量；水泥：430×0.01=4.3kg水：185×0.01=1。

85kg砂：843×0.01=8。

43kg碎石：843×0。

01=8.43kg速凝剂:12。

9×0.01=0。

129kg（2)基准配合比调整为:水泥：水：砂:碎石:速凝剂=430：185：843 ：843：12。

9 =1：0.43：1.96：1.96：3.0%3、检验强度、确定试验室配合比(1)采用基准配合比拌制砼，水泥、水、砂、碎石、速凝剂用量按所定基准配合比，用水量为1.85 Kg拌制，在5min内完成翻拌、制试模。

(2)采用三种不同的配合比，另外两种配合比的水灰比,分别为基准配合比增加和减少0.02，分别为0。

41，0。

43，两组配合比分别为：水泥:水：碎石：砂:速凝剂=411：185：852：852：12.3=1:0.45：2.07：2.07：3。

0％水泥:水：碎石:砂：速凝剂=451：185：832：832:13。

C25喷射砼配合比设计一、砼说明本C25喷射砼为喷射砼，所处环境为温暖与水和空气接触；该配合比用于隧道初期支护施工; 施工中采用强制式搅拌机拌和。

二、砼设计依据1.《张桑高速公路项目招标文件》第五合同段2.《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）3.《公路工程集料试验规程》（JTG E40-2005）4.《普通混凝土配合比设计规程》（JGJ 55-2011）5.《公路隧道施工技术规范》（JTG/T F60-2009）6、《公路隧道施工技术细则》（JTG/T F60-2009）7、《锚杆喷射混凝土支护技术规范》（GB50086-2001）三、砼设计要求1.设计强度25MPa,配制强度不低于33.2MPa。

2.坍落度要求：80～120mm。

3.水胶比宜为：0.40～0.50。

4.灰骨比宜为：1:4～1:5。

5.砂率宜为：45%～60%。

6胶凝材料用量不宜小于400kg/m3。

7.初期强度应满足施工要求，即3h强度达到 1.5MPa，24h达到5.0MPa。

(公路隧道施工技术规范JTG/T F60-2009）8.喷射混凝土回弹率，边墙不应大于15%，拱部不应大于25%。

(公路隧道施工技术规范JTG/T F60-2009）四、原材料情况1.水泥：采用湖南张家界南方水泥有限公司P·O 42.5普通硅酸盐水泥,批号Q058，批量123.5t,具体性能指标如下：2.细集料：采用永顺百通机制砂，具体性能指标如下：3.粗集料：碎石采用兄弟碎石场生产的5-15mm级配良好碎石，具体指下：①5-15㎜碎石性能指标4.外加剂：江苏弗克RX-1-320聚羧酸高效减水剂，RX-1-320掺量0.9%、湖南金陆高效速凝剂掺量3%五、配合比设计过程1.计算配制强度ƒcu,o=ƒcu,k+1.645σ，其中ƒcu,k取25，σ取5则ƒcu,o=25+1.645×5=33.2（MPa）2.喷射混凝土的配合比设计方法和技术要求不同于普通混凝土，它具有自身的工艺特点，其方法和步骤如下：①、选择粗集料的最大粒径：Dmax=16㎜②、确定砂率砂率按下式计算：βs=140.63Dmax-0.3447=54%结合原材料自身指标和现场施工工艺，在保证质量的前提下βs选48%。

C25喷射混凝土配合比设计说明一. 设计要素1.设计依据(1) 《普通混凝土配合比设计规程》JGJ55-2011;(2) 《公路隧道施工技术规范》（JTG F60-2009）；(3) 《岩土锚杆与喷射混凝土支护技术规范》(GB50086-2015);(4) 《设计施工图》；2.设计技术指标要求(1)设计强度等级C25；(2)设计坍落度120-160mm;3.配合比使用材料（1）水泥：甘肃祁连山水泥集团股份有限公司，P·O42.5；（2）砂：宕昌县兴昌石料厂，细度模数宜大于2.5；（3）碎石：宕昌县兴昌石料厂，5-10mm，粒径不宜大于15mm；（4）速凝剂：广东红墙新材料股份有限公司，速凝剂；（5）水：拌和水。

4.拟用工程部位隧道工程用喷射混凝土二．配合比设计过程1．确定基准配合比依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，湿法喷射水灰比宜不大于0.55，砂率宜为50%-60%，塌落度不宜小于10cm。

（1）计算试配强度f cu,o= f cu,k+1.645δ=25+1.645×5=33.2MPaf cu,o-混凝土配置强度（MPa）；f cu,k-混凝土立方体抗压强度标准值，取设计强度等级（MPa）；δ-混凝土强度标准差（MPa）；表一：标准差δ值（MPa）混凝土强度标准值≤C20 C25～C45 C50～C55 δ 4.0 5.0 6.0 （2）计算水灰比W/B= a a×f b/(f cu,o+ a a a b f b)=(0.53×42.5×1.16)/(33.2+0.53×0.20×42.5×1.16)=0.68W/B-混凝土水胶比；a a，a b-回归系数；f b-胶凝材料28d抗压强度（MPa）。

表二：回归系数（a a、a b）取值表粗骨料种类碎石卵石a a0.53 0.49a b0.20 0.13（3）确定水灰比（水胶比）依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，水灰比宜不大于0.55 ,经试验水胶比选取0.48,满足要求。

C25喷射混凝土配合比设计说明一. 设计要素1.设计依据(1) 《普通混凝土配合比设计规程》JGJ55-2011;(2) 《公路隧道施工技术规范》（JTG F60-2009）；(3) 《岩土锚杆与喷射混凝土支护技术规范》(GB50086-2015);(4) 《设计施工图》；2.设计技术指标要求(1)设计强度等级C25；(2)设计坍落度120-160mm;3.配合比使用材料（1）水泥：甘肃祁连山水泥集团股份有限公司，P·O42.5；（2）砂：宕昌县兴昌石料厂，细度模数宜大于2.5；（3）碎石：宕昌县兴昌石料厂，5-10mm，粒径不宜大于15mm；（4）速凝剂：广东红墙新材料股份有限公司，速凝剂；（5）水：拌和水。

4.拟用工程部位隧道工程用喷射混凝土二．配合比设计过程1．确定基准配合比依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，湿法喷射水灰比宜不大于0.55，砂率宜为50%-60%，塌落度不宜小于10cm。

（1）计算试配强度f cu,o= f cu,k+1.645δ=25+1.645×5=33.2MPaf cu,o-混凝土配置强度（MPa）；f cu,k-混凝土立方体抗压强度标准值，取设计强度等级（MPa）；δ-混凝土强度标准差（MPa）；表一：标准差δ值（MPa）混凝土强度标准值≤C20 C25～C45 C50～C55 δ 4.0 5.0 6.0 （2）计算水灰比W/B=a a×f b/(f cu,o+ a a a b f b)=(0.53×42.5×1.16)/(33.2+0.53×0.20×42.5×1.16)=0.68W/B-混凝土水胶比；a a，a b-回归系数；f b-胶凝材料28d抗压强度（MPa）。

表二：回归系数（a a、a b）取值表粗骨料种类碎石卵石a a0.53 0.49a b0.20 0.13（3）确定水灰比（水胶比）依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，水灰比宜不大于0.55 ,经试验水胶比选取0.48,满足要求。

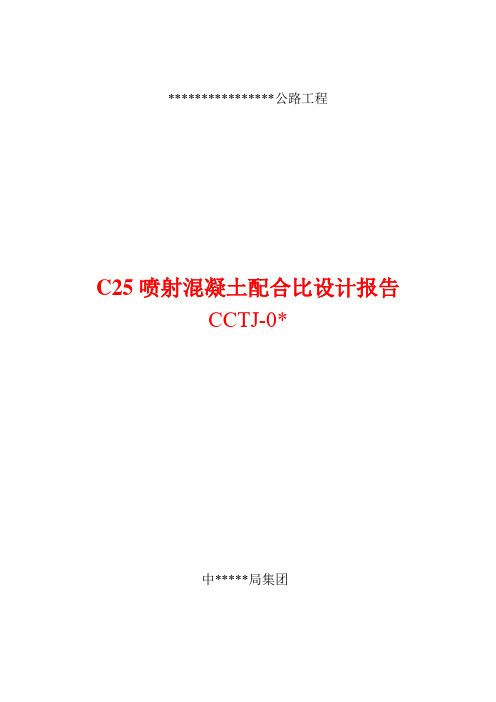

****************公路工程C25喷射混凝土配合比设计报告CCTJ-0*中*****局集团C25喷射混凝土配合比设计一、设计原则：根据工程要求结构形式和现场施工条件，本着符合结构设计的强度等级要求，满足混凝土施工所要求的和易性及工程所处环境对混凝土耐久性的要求的基础上符合经济原则来进行设计。

二、设计依据（1）JGJ55-2000《普通混凝土配合比设计规程》（2）JTGF60-2009《公路隧道施工技术规范》三、设计要求（1）设计强度等级为C25（2）强度保证率为95%，标准差σ=5MP（3）拟用部位：初期支护等（4）采用干喷法施工四、配制砼所用的材料（1）水泥：水泥采用赤峰哈河水泥责任有限公司生产的普通硅酸盐P.O42.5水泥，经检验符合GB175-2007通用硅酸盐水泥标准要求。

（2）细骨料：采用赤峰元宝山的中砂，经检验符合JTJ041-2000公路桥涵施工技术规范要求。

（砂细度模数、含泥量、表观密度，堆积密度等试验结果写清楚！）（3）粗骨料：采用乾泰碎石场生产的5-10mm的碎石，经检验符合JTJ041-2000公路桥涵施工技术规范要求。

（级配要求、针片状、压碎值、含泥量、表观密度，堆积密度等试验结果写清楚！）（4）水：拌和用水为饮用水。

（5）外加剂：山西黄河化工生产的HZC-1速凝剂掺量为4%。

（6）纤维：衡水科威化纤制品有限公司，掺量为1kg/m3五、配合比的计算（1）确定配合比配制强度f cu，0＝f cu，K＋1.645×σFcu，o--试配强度Fcu，k—设计强度1.645—保证率为95%时的保证率系数σ—标准差，取5MPa试配强度f cu，0＝f cu，K＋1.645×σ＝25＋1.645×5＝32.2 (MPa) （2）依据规范，委托试验以往施工经验确定水泥：砂：碎石：水：速凝剂：纤维=460:786:786:230:18.4：1 六、配合比的试配、调整与确定（1）确定基准配合比将上述初步配合比试拌25L时各材料用量：水泥：11.5kg 砂：19.6kg 碎石：19.6kg 水：5.8kg 速凝剂0.46kg 纤维25g拌和后混凝土的和易性良好，凝结时间初凝96秒，终凝时间297秒，适合施工要求。

C25喷射混凝土配合比设计说明一、工程名称XX铁路（广东段）二、结构环境潮湿环境，无侵蚀物质影响三、设计目的和用途1、目的保证混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理2、用途用于隧道工程中C25喷射混凝土施工四、设计要求1、设计强度：C252、坍落度要求：80-120（mm）注：要将规范（标准）要求列表明示。

TB10204—2002规范要求C25喷射混凝土配合比设计计算书一、确定试配强度（f cu,0）根据JGJ55-2000《普通混凝土配合比设计规程》混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ所以： f cu,0=25+1.645×5 =33.2 （MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）；σ ——混凝土强度标准差（MPa ）。

C20以下取4.0；C20～C30取5.0 二、计算水灰比（W/C ）混凝土强度等级小于C60级时，混凝土水灰比宜按下式计算：ceb a cu cea f f f c w ⨯⨯+⨯=ααα0,/=（0.46×1.1×42.5）/（33.2+0.46×0.07×1.1×42.5） =0.62式中： αa 、αb ——回归系数；f ce ——水泥28d 抗压强度实测值（MPa ）。

因不符合最大水灰比的限制要求，故W/C 取0.44。

三、计算1m 3混凝土各项材料用量 1、用水量（m w ）经查表可知： m w0 = 220（kg ）2、水泥用量（m c0）,速凝剂用量（m 速）可按下式计算：水泥用量根据用水量及水灰比确定m c0 =220÷0.44=500（kg ） m 速=500×3.0%=15（kg ）3、砂率（βs ）计算式中砂率应取βs =50%4、粗骨料和细骨料用量的确定，应符合下列规定： 采用重量法应按下列公式计算：m c0+m g0+m s0+m w0= m cp ……………………………………①%100000⨯+=s g s s m m m β ……………………………………②式中：m c0——每立方米混凝土的水泥用量（kg ）；m g0——每立方米混凝土的粗骨料用量（kg）；m s0——每立方米混凝土的细骨料用量（kg）；m w——每立方米混凝土的用水量（kg）；βs——砂率（%）；m cp——每立方米混凝土拌合物的假定重量（kg）。

C25喷射混凝土配合比设计与使用（完整资料）.doc【最新整理，下载后即可编辑】喷射混凝土配合比设计技术摘要喷射混凝土是一种从巷道支护技术中演变到地上构筑物加固的一种快捷有效的加固手段，具有自己的独特优势：喷射混凝土是借助喷射机械，利用压缩空气做动力，将一定比例的拌合料，通过高压管道输送并以高速喷射到受喷面上凝结硬化而成。

关键词：喷射混凝土配合比设计设计技术0 引言随着铁路和公路的不断发展，喷射混凝土其用途也越来越广泛；在铁路、公路工程隧道，边仰坡支护、混凝土结构补强加固等工程施工中都需要用到喷射混凝土。

本文介绍了喷射混凝土的特性，配合比设计目的。

以C25喷射混凝土配合比设计实例介绍配合比设计过程中原材料，试验计算，试验过程等方面内容，同时，为了更好的让喷射混凝土配合比生产出来的混凝土质量得到保证，对喷射混凝土的使用和施工过程中应该注意事项进行了简单介绍。

1.喷射混凝土的特性喷射混凝土是利用压缩空气按照设计的配合比的混凝土有喷射机的喷射口以高速高压喷出，从而在被喷面形成混凝土层；在较短的实际内凝结成为均匀的混凝土。

与传统的浇筑混凝土不同，喷射混凝土不需要立模、振捣，而是依据高速喷射的动能将混合料连续喷敷到受喷面上，冲击、挤压达到密实。

喷射混凝土的施工方法有干湿两种工艺：1.干喷工艺①工艺流程各种材料（不含水）按照设计配比要求进行干拌和——拌和好的松散混凝土直接喂入（通过机械或人工上料）喷射机料斗——由空压机提供的压缩空气裹携物料通过输料管送到喷头处——在此处加入水与物料混合——在风压作用下喷射到受喷面上。

2.湿喷工艺① 工艺流程各种材料（含水）按照设计配比要求进行充分搅拌——拌和好的混凝土直接喂入（通过机械或人工上料）湿喷机的强力振动料斗——由空压机提供的压缩空气裹携物料通过输料管输送到喷头处——在此处加入速凝剂与物料混合——在风力作用下喷射到受喷面上。

湿式混凝土喷射机主要优点有四个：(1).湿法：作业大大降低了机旁和喷嘴外的粉尘浓度，消除了对工人健康的危害。

C25喷射混凝土配合比设计说明一. 设计要素1.设计依据(1) 《普通混凝土配合比设计规程》JGJ55-2011;(2) 《公路隧道施工技术规范》（JTG F60-2009）；(3) 《岩土锚杆与喷射混凝土支护技术规范》(GB50086-2015);(4) 《设计施工图》；2.设计技术指标要求(1)设计强度等级C25；(2)设计坍落度120-160mm;3.配合比使用材料（1）水泥：甘肃祁连山水泥集团股份有限公司，P·O42.5；（2）砂：宕昌县兴昌石料厂，细度模数宜大于2.5；（3）碎石：宕昌县兴昌石料厂，5-10mm，粒径不宜大于15mm；（4）速凝剂：广东红墙新材料股份有限公司，速凝剂；（5）水：拌和水。

4.拟用工程部位隧道工程用喷射混凝土二．配合比设计过程1．确定基准配合比依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，湿法喷射水灰比宜不大于0.55，砂率宜为50%-60%，塌落度不宜小于10cm。

（1）计算试配强度f cu,o= f cu,k+1.645δ=25+1.645×5=33.2MPaf cu,o-混凝土配置强度（MPa）；f cu,k-混凝土立方体抗压强度标准值，取设计强度等级（MPa）；δ-混凝土强度标准差（MPa）；表一：标准差δ值（MPa）混凝土强度标准值≤C20 C25～C45 C50～C55 δ 4.0 5.0 6.0 （2）计算水灰比W/B= a a×f b/(f cu,o+ a a a b f b)=(0.53×42.5×1.16)/(33.2+0.53×0.20×42.5×1.16)=0.68W/B-混凝土水胶比；a a，a b-回归系数；f b-胶凝材料28d抗压强度（MPa）。

表二：回归系数（a a、a b）取值表粗骨料种类碎石卵石a a0.53 0.49a b0.20 0.13（3）确定水灰比（水胶比）依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，水灰比宜不大于0.55 ,经试验水胶比选取0.48,满足要求。

C25喷射混凝土配合比设计一、试验依据JTG E42-2005《公路工程集料试验规程》GB/14684-2001《建筑用砂》GB/T14685-2001《建筑用卵石、碎石》GB/T50082-2002《普通混凝土力学性能试验方法标准》JTG E30-2005《公路工程水泥及水泥混凝土试验规程》JGJ 98-2000《普通混凝土配合比设计规程》GB 50086-2001《锚杆喷射混凝土支护技术规范》JTJ042-94《公路隧道施工技术规范》二、主要试验仪器10L容量桶、量筒1000ml、TGT-100型台称、TD-1000g电子天平、混凝土试模、YES-2000数显压力试验机、SJD-60型单卧轴搅拌机、BYS-I 标养室温湿自控仪、铁皮及ZHJ-A混凝土振动台等。
