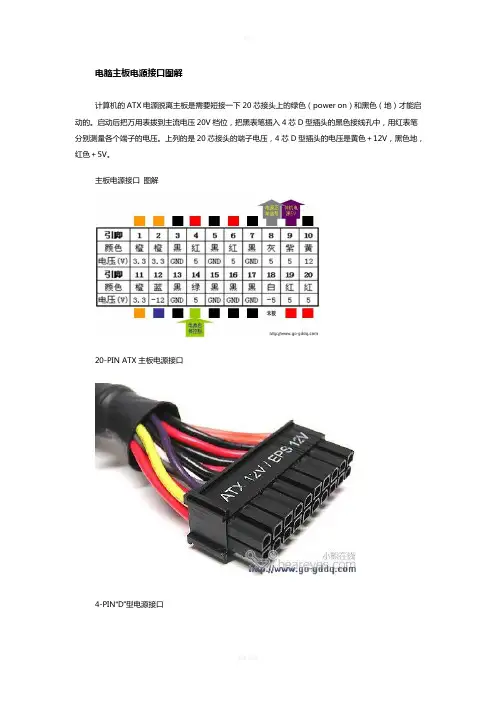

计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V11 3.3V2 3.3V12-12V3地13地45V14PS-ON 5地15地65V16地7地17地8PW+OK18-5V95V-SB195V 1012V205V在电源上看编号输出电压编号输出电压205V1012V 195V95V-SB 18-5V8PW+OK 17地7地16地65V15地5地14PS-ON45V13地3地12-12V2 3.3V11 3.3V1 3.3V可用万用电表分别测量另附：24 PIN ATX电源电压对照表百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的……ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V11 3.3V2 3.3V12-12V3地13地45V14PS-ON 5地15地65V16地7地17地8PW+OK18-5V 95V-SB195V 1012V205V在电源上看：编号输出电压编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地12-12V2 3.3V11 3.3V1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V 3地 13地4 5V 14 PS-ON 5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看编号输出电压编号输出电压20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
1、结合msi-7144主板电路图分析主板四大供电的产生一、四大供电的产生1、CPU供电：电源管理芯片：场馆为6个N沟道的Mos管，型号为06N03LA，此管极性与一般N沟道Mos管不同，从左向右分别是S D G，两相供电，每相供电，一个上管，两个下管。
CPU供电核心电压在上管的S极或者电感上测量。
2、内存供电：DDR400内存供电的测量点：(1)、VCCDDR(7脚位)：VDD25SUSMS-6 控制两个场管Q17 ，Q18产生 VDD25SUS 电压，如图：VDD25SUS测量点在Q18的S极。
（2）、总线终结电压的产生（3）参考电压的产生VDD25SUS经电阻分压得到的。
3、总线供电：通过场管Q15产生 VDD_12_A.4、桥供电：VCC2_5通过LT1087S 降压产生，LT1087S 1脚输入，2脚输出，3脚调整，与常见的1117稳压管功能相同。
5、其他供电（1）AGP供电：A1脚 12V供电，A64脚：VDDQ2、结合跑线分析intel865pcd主板电路因找不到intel865pcd电路图，只能参考865pe电路图，结合跑线路完成分析主板的电路。
一、Cpu主供电（Vcore）cpu主供电为2相供电，一个电源管理芯片控制连个驱动芯片，共8个场管，每相4个场管，上管、下管各两个,cpu 主供电在测量点在电感或者场管上管的S极测量。
二、内存供电1、内存第7脚，场管Q6H1 S脚测量2.5v电压参考电路图：在这个电路图中，Q42 D极输出 2.5V内存主供电，一个场管的分压基本上在0.4-0.5V，两个场管分压0.8V，3.3-0.8=2.5V2、基准电压的产生：由2.5V分压产生，内存第一脚测量，。
(35.77 KB, 下载次数: 166)2009-7-13 23:07 上传如何看主板供电如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。
接下来，我们将更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。
想了解整个主板的质量和使用寿命，判断供电模块的质量是最好的途径之一。
一个好的供电模块输出将不会有任何的电压波动或杂波，其提供了CPU和其它部件干净和平稳的电压。
一个差的供电模块可以导致电压波动及杂波，乃致故障如电脑重启、死机、声名狼藉的的蓝屏。
如果该电路采用劣质的铝电解电容，它们将泄漏，鼓胀甚至爆炸。
其在主板电路中往往是易损件。
而一个高质量供电模块电路可以确保你有一个稳定的系统，经久耐用。
供电电路很容易识别。
因为它是唯一采用电感(线圈)的主板电路，电感附近一般就能找到供电模块。
通常供电模块环绕在CPU四周；不过你会发现一些电感散布在主板上，通常靠近内存和临近南桥芯片，同样的他们为这些组件提供所需电压。
图1:供电模块的电路。
解释工作原理前，先让让你熟悉供电模块的主要部件。
1.认识一下主要元件供电模块的主要元件，前面已提到的，1电感（可以由两种材料组成，铁芯或铁素体）、2.晶体管、3.电容(好的主板将提供耐久的铝电解电容)。
晶体管供电模块电路用称为MOSFET(金属氧化物半导体场效应晶体管) 的技术所制造，人们简称为“MOSFET”。
有些主板来用被动冷却–散热器以冷却“MOSFET”。
还有另一个非常重要的元件称为“PWM”控制器，以及同样设计精良细小的“MOSFET driver”。
接下来将解释他们的功用。
图2:供电模块的特写图3:主板上的被动冷却方式：散热器2.现在让我们深入介绍每个元件如前所述，你可以找到两种用于供电模块的电感: 铁芯或铁素体。
相对于铁芯电感，铁素体电感功率损耗更低：据技嘉称低了25%（技嘉在主板界的权威地位可见一斑，后面还会提到），较低的电磁干扰和更好的抗锈性。
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
现在的大多数主板的供电都使用PWM（Pulse Width Modul ati on 脉冲带宽调制）方法进行，主要是由MOSFET管、PWM芯片、扼流线圈和滤波电容等部分完成。
图1.浩鑫MN31主机板的电源部分，PWM芯片位于左边输入线圈的左部（见下图）图2.电源管理芯片RT9241，可以精确的平衡各相电流，以维持功率组件的热均衡PWM方法是通过开关和反馈控制环及滤波电路将输入电压调制为所设定之电压输出的，开关一般用MOSFET管，而滤波电路一般用LC电路，控制电路用的是PWM IC。
那么电源控制IC是如何控制CPU工作电压的？在主板启动时，主板BIOS将CPU所提供的VID0－VID3信号送到PWM芯片的D0－D3端，如果主板BIOS具有可设定CPU 电压的功能，主板会按时设定的电压与VID的对应关系产生新的VID信号并送到PWM芯片，PWM根据VID的设定并通过DAC电压将其转换为基准电压，再经过场效应管轮流导通和关闭，将能量通过电感线圈送到CPU，最后再经过调节电路使用输出电压与设定电压值相当。
目前绝大多数主板将5V或12V电压降到1.05～1.825V或1.30/1.80～3.5V都使用PWM方法，PWM方法是通过开关和反馈控制环及滤波电路将输入电压调制为所设定之电压输出的，开关一般用MOSFET管，而滤波电路一般用LC电路，控制电路都用PWM IC，下面对组成元件作一说明：1.MOSFET管(Metallic Oxide Semiconductor Field Effect Tran sis tor 金属-氧化物-半导体场效应晶体管，简称为MOSFET管)目前应用的较多的是以二氧化硅为绝缘层的栅型场效应管。
MOSFET有增强型和耗尽型两种，每一种又有N沟道和P沟道之分。
以N沟道增强型MOSFET为例，它是以P行硅为衬底，在衬底一侧（称为衬底表面）上用杂质扩散的方法形成两个高掺杂的N+区，分别作为源极（S）和漏极（D）。
计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。
这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。
1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。
（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。
因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。
CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。
主板的CPU供电电路框图如图1所示。
主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。
CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。
（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。
+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1??????? 3.3V?????? 11??? 3.3V2??????? 3.3V?????? 12?? -12V3????????? 地???????? 13??? 地4????????? 5V?????? 14?? PS-ON5????????? 地????????? 15??? 地6????????? 5V??????? 16??? 地7????????? 地???????? 17??? 地8???? PW+OK???? 18?? -5V9???? 5V-SB?????? 19??? 5V10????? 12V??????? 20??? 5V在电源上看：编号输出电压编号输出电压20???? 5V????????? 10??? 12V19???? 5V??????????? 9?? 5V-SB18??? -5V??????????? 8?? PW+OK17???? 地??????????? 7??? 地16???? 地??????????? 6??? 5V15???? 地???????????? 5??? 地14?? PS-ON??????? 4??? 5V13???? 地???????????? 3??? 地12?? -12V?????????? 2?? 3.3V11?? 3.3V??????????? 1?? 3.3V可用万用电表分别测量。
电脑主板电源接口图解电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB 18 -5V 8 PW+OK 17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
电脑主板CPI 供电电路原理图解.多相供电模块的优点1. 可以提供更大的电流，单相供电最大能提供25A 的电流，相对现在主流的处 理器来说，单相供电无法提供足够可靠的动力， 所以现在主板的供电电路设计都 采用了两相甚至多相的设计，比如 K7、K8多采用三相供电系统，而LGA755的 Pentium 系列多采用四相供电系统。
2. 可以降低供电电路的温度。
因为多了一路分流，每个器件的发热量就减少了。
3. 利用多相供电获得的核心电压信号也比两相的来得稳定。
一般多相供电的控 制芯片（PWM 芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证 了日后升级新处理器的时候的优势。
.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。
输入部分由一个电感线圈和一个电容 组成；输出部分同样也由一个电感线圈和一个组成； 控制部分则由一个PW 控制 芯片和两个场效应管（MOS-FE ）组成（如图1）。
0丁1艸 ------ 1 中国旭日电器輸入气分I：:控制部分中国旭日电器符栋梁CPU 供电外，还要给其它设备的供电，如果做成 单相电路，需要采用大功率的管，发热量很大，成本也比较高。
所以各大主板厂商都采用多相供电回路。
多相供电是将多个单相电路XX 而成的，它可以提供N 倍的电流。
小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流,输出部分 i« IVcor^其应用比较广泛，可以放大、恒流，也可以用作可变电阻。
PWM^片：PWM 卩 Pulse Width Modulation （脉冲宽度调制），该芯 片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号,使得两个场效应管轮流导通。
图2主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。
三.判断方法1. 一个电感线圈、两个场效应管和一个电容构成一相电路。
这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的 个数无关。
主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在C P U电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、C P U插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合发实力和经主板上的供电电路原理图1是主板上C P U核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自AT X电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore现在的P4处理器Vcore=1.525V）这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3地 13地4 5V 14 PS-ON5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
主板电源接口详解主板电源接口详解(图解)2010-01-22 10:41计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色(power on)和黑色(地)才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色，12V，黑色地，红色，5V。
20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压: 在主板上看:编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3 地 13 地4 5V 14 PS-ON 5 地 15 地 6 5V 16 地 7 地 17 地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V 在电源上看编号输出电压编号输出电压 20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8PW+OK 17 地 7 地 16 地 6 5V 15 地 5 地 14 PS-ON 4 5V 13 地 3 地 12 -12V 2 3.3V 11 3.3V 1 3.3V可用万用电表分别测量另附:24 PIN ATX电源电压对照表没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的……ATX电源几组输出电压的用途+3.3V:最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V:目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
主板各种接口图解（插槽跳线）一、主板供电接口图解在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。
主板上24Pin的供电插槽主板上20Pin的供电插槽电源上为主板供电的24Pin接口为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。
这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、CPU供电接口图解为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：主板上提供给CPU单独供电的12V四pin供电插座电源上提供给CPU供电的4Pin、6Pin与8Pin的接口与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。
三、SATA串口设备的安装图解SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。
主板上的SATA接口如下图：以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。
下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。
如下图：另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。
SATA硬盘供电接口普通四针梯形供电接口四、PATA（IDE）并口设备的安装图解PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电脑主板供电全解析(祥图)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容•2010-1-12 22:14•回复••givinglee•154位粉丝•“应该熟悉的元件一”首先让我们来认识一下CPU供电电路的器件，找一片技嘉X48做例子。
上图中我们圈出了一些关键部件，分别是PWM控制器芯片（P WM Controller）、MOSFET驱动芯片（MOSFET Driver）、每相的MOSFET、每相的扼流圈（Choke）、输出滤波的电解电容（Electrolytic Capacitors）、输入滤波的电解电容和起保护作用的扼流圈等。
下面我们分开来看。
•2010-1-12 22:16 •回复••givinglee•154位粉丝•（图）PWM控制器（PWM Controller IC）在CPU插座附近能找到控制CPU供电电路的中枢神经，就是这颗PWM主控芯片。
主控芯片受VID的控制，向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。
•2010-1-12 22:16•回复5楼••givinglee•154位粉丝•MOSFET驱动芯片（MOSFET Driver）MOSFET驱动芯片（MOSFET Driver）。
在CPU供电电路里常见的这个8根引脚的小芯片，通常是每相配备一颗。
每相中的驱动芯片受到PWM主控芯片的控制，轮流驱动上桥和下桥MOS管。
很多PWM控制芯片里集成了三相的Driver，这时主板上就看不到独立的驱动芯片了。
•2010-1-12 22:17•回复6楼••givinglee•154位粉丝•早一点的主板常见到这种14根引脚的驱动芯片，它每一颗负责接收PWM控制芯片传来的两相驱动信号，并驱动两相的MOSFET的开关。
从奔三后期开始，玩家逐渐接触到多相供电这个概念。
时至今日，CPU三相供电已经成为基本配置，最高供电相数可达夸的16相，而存和芯片组供电也开始用上两相乃至三相供电。
数电路相数的时候玩家有时会犯一点错误，甚至一些见多识广的编辑也免不了要犯错，那么如何准确地识别主板供电的相数呢？•2010-1-12 22:14•回复••givinglee •154位粉丝•3楼“应该熟悉的元件一”首先让我们来认识一下CPU供电电路的器件，找一片技嘉X48做例子。
上图中我们圈出了一些关键部件，分别是PWM控制器芯片（PWM Cont roller）、MOSFET驱动芯片（MOSFET Driver）、每相的MOSFET、每相的扼流圈（Choke）、输出滤波的电解电容（Electrolytic Capacitors）、输入滤波的电解电容和起保护作用的扼流圈等。
下面我们分开来看。
•2010-1-12 22:16•回复••givinglee •154位粉丝•4楼（图）PWM控制器（PWM Controller IC）在CPU插座附近能找到控制CPU供电电路的中枢神经，就是这颗P WM主控芯片。
主控芯片受VID的控制，向每相的驱动芯片输送P WM的方波信号来控制最终核心电压Vcore的产生。
•2010-1-12 22:16•回复••givinglee•154位粉丝•5楼MOSFET驱动芯片（MOSFET Driver）MOSFET驱动芯片（MOSFET Driver）。
在CPU供电电路里常见的这个8根引脚的小芯片，通常是每相配备一颗。
每相中的驱动芯片受到PWM主控芯片的控制，轮流驱动上桥和下桥MOS管。
很多PWM控制芯片里集成了三相的Driver，这时主板上就看不到独立的驱动芯片了。
•2010-1-12 22:17•回复6楼••givinglee•154位粉丝•早一点的主板常见到这种14根引脚的驱动芯片，它每一颗负责接收PWM控制芯片传来的两相驱动信号，并驱动两相的MOSFET的开关。
换句话说它相当于两个8脚驱动芯片，每两相电路用一个这样的驱动芯片。
•2010-1-12 22:18•回复7楼••givinglee•154位粉丝•MOSFET，中文名称是场效应管，一般被叫做MOS管。
这个黑色方块在供电电路里表现为受到栅极电压控制的开关。
每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。
每相电路都要有上桥和下桥，所以每相至少有两颗MOSFET，而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力，因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。
•2010-1-12 22:18•回复••givinglee •154位粉丝•8楼下面这种有三个引脚的小方块是一种常见的MOSFET封装，称为D -PAK（TO-252）封装，也就是俗称的三脚封装。
中间那根脚是漏极（Drain），漏极同时连接到MOS管背面的金属底，通过大面积焊盘直接焊在PCB上，因而中间的脚往往剪掉。
这种封装可以通过较大的电流，散热能力较好，成本低廉易于采购，但是引线电阻和电感较高，不利于达到500KHz以上的开关频率。
•2010-1-12 22:19 •回复••givinglee •154位粉丝•9楼下面这种尺寸小一些的黑方块同样是MOSFET，属于SO-8系列衍生的封装。
原本的SO-8封装是塑料封装，部是较长的引线，从PN 结到PCB之间的热阻很大，引线电阻和电感也较高。
现有CPU、G PU等芯片需要MOSFET器件在较高电流和较高开关频率下工作，因而各大厂家如瑞萨、英飞凌、飞利浦、安森美、Vishay等对SO-8封装进行了一系列改进，演化出WPAK、LFPAK、LFPAK-i、PO WERPAK、POWER SO-8等封装形式，通过改变结构、使用铜夹板代替引线、在顶部或底部整合散热片等措施，改善散热并降低寄生参数，使得SO-8的尺寸能通过类似D-PAK的电流，还能节省空间并获得更好的电气性能。
目前主板和显卡供电上常见这种衍生型。
在玩家看来，SO-8系的YY度要好于D-PAK，但实际效果要根据电路设计、器件指标和散热情况来判断，而原始的SO-8因为散热性能差，已经不适应大电流应用了。
•2010-1-12 22:20 •回复••givinglee •154位粉丝•10楼另外，近日IR公司的DirectFET封装也在一些主板上出现了，同样是性能非常棒的封装，看上去也非常YY，找到实物大图以后会补充进来。
•2010-1-12 22:21 •回复••givinglee •154位粉丝•11楼“应该熟悉的原件二”输出扼流圈（Choke），也称电感（Inductor）。
每相一般配备一颗扼流圈，在它的作用下输出电流连续平滑。
少数主板每相使用两颗扼流圈并联，两颗扼流圈等效于一颗。
主板常用的输出扼流圈有环形磁粉电感、DIP铁氧体电感（外形为全封闭或半封闭）或SMD铁氧体电感等形态，上图为半封闭式的DIP铁氧体功率电感。
•2010-1-12 22:22•回复••givinglee •154位粉丝•12楼上面是两种铁氧体电感，外观都是封闭式。
左边是DIP直插封装，部为线绕式结构，感值0.80微亨（“R”相当于小数点）。
右边是SMD 表贴封装，部只有一匝左右的导线，感值0.12微亨要小很多。
•2010-1-12 22:23 •回复••givinglee •154位粉丝•13楼上面是三种环形电感。
环形电感的磁路封闭在环状磁芯里，因而磁漏很小，磁芯材料为铁粉（左一）或Super-MSS等其它材料。
随着板卡空间限制提高和供电开关频率的提高，磁路不闭合的铁氧体电感、乃至匝数很少的小尺寸SMD铁氧体功率电感以其高频区的低损耗，越来越多地取代了环形电感，但是在电源里因为各种应用特点，环形电感还在被大量使用。
•2010-1-12 22:23•回复••givinglee•154位粉丝•14楼输出滤波的电解电容（Electrolytic Capacitor）。
供电的输出部分一般都会有若干颗大电容（Bulk Capacitor）进行滤波，它们属于电解电容。
电容的容量和ESR影响到输出电压的平滑程度。
电解电容的容量大，但是高频特性不好。
•2010-1-12 22:24•回复••givinglee •154位粉丝•15楼除了铝电解电容外，CPU供电部分常见固态电容。
我们常见的固态电容称为铝-聚合物电容，属于新型的电容器。
它与一般铝电解电容相比，性能和寿命受温度影响更小，而且高频特性好一些，ESR低，自身发热小。
关于固态电容的诸多优点我们就不再细说了。
•2010-1-12 22:25•回复••givinglee•154位粉丝•16楼Hi-c Cap此外还能见到钽电容和钽-聚合物电容（图：三洋POSCAP系列）等，性能也比一般的铝电解电容优异得多，钽-聚合物电容具有好于一般固态电容的ESR、高频特性和更小的尺寸。
网上已经有很详细的介绍。
•2010-1-12 22:25•回复17楼••givinglee•154位粉丝•插座中央这种电容叫做多层瓷电容（MLCC），它的单颗容量比电解电容小很多，然而高频特性好很多，ESR很低。
电解电容高频特性不好，因而主板CPU插座周围和CPU插座部会有几十颗MLCC用作高频去耦，和大容量的电解电容搭配，提供更好的滤波效果和动态性能。
近年来高端板卡开关频率较高的数字供电电路，就利用MLCC高频特性好的特点，直接使用很多颗MLCC进行滤波，但是总容量上不去，只有很高的开关频率才适合用。
•2010-1-12 22:26•回复18楼••givinglee•154位粉丝•输入滤波的大电容也是电解电容，它为多相供电电路提供源源不断的能量，同时防止MOS管开关时的尖峰脉冲对其它电路形成串扰，也可以滤除电源电压中的纹波干扰。
输入滤波电容同样可能用固态电容。
分辨输入滤波电容和输出滤波电容的方法是看额定电压，输出电容的额定电压一般是6.3V、2.5V之类的数值，而输入滤波电容要接在+12V输入上，额定电压往往是16V。
•2010-1-12 22:27•回复19楼••givinglee•154位粉丝•输入电路有时会串联一个扼流圈。
这个扼流圈的作用是防止负载电流的瞬态变化影响到上一级电路。
它的形状可能是线圈绕在棒子上，也可能是绕在环形磁芯上的线圈。
•2010-1-12 22:28•回复20楼••givinglee•154位粉丝•还可能是封闭式的。
很多主板上并没有这个扼流圈，或者有焊位，但把它省略掉了。
此外在供电部分我们还可以看到一些细小的起保护、缓冲等作用的料件。
好了，了解完这些主要元件，下面我们来看看如何识别CPU供电电路的相数。
•2010-1-12 22:29•回复••givinglee •154位粉丝•21楼“常规情况例子分析一”这是一个常规的四相供电的连接方式。
为了便于理解我们不画出电路图，而只是画出它们之间的连接关系。
•2010-1-12 22:30•回复••givinglee•154位粉丝•22楼CPU将n位的VID信号输送给PWM控制芯片作为产生Vcore电压的基准。
主控芯片产生四路脉宽可调的方波，每相错开90度相位（三相就是三路方波，每相错开120度，以此类推），送到四相的MOSFET驱动芯片去。
驱动芯片受到方波的控制，以一定的间隔向上桥和下桥MOS管的栅极轮流送去方波，在一个周期的一定时间里上桥导通，另一段时间里下桥导通，电流分别经过上桥和下桥流过扼流圈，四相的电流合在一起，由滤波电容平滑就得到了输出给CPU的Vcore。
当负载变化或者输出电压有偏差时，主控芯片监测到变化，相应地调整PWM方波信号的脉宽占空比，输出电压就受调节回到预定值。
•2010-1-12 22:31•回复••givinglee •154位粉丝•23楼在上面这个结构图里，我们可以看到n相有1个主控芯片，n个输出扼流圈，n个驱动芯片，n组MOS管，若干个并联的输出滤波电容，若干个并联的输入滤波电容，以及输入扼流圈。
我们来看几个例子对照一下。
•2010-1-12 22:31•回复24楼••givinglee•154位粉丝•三相供电的Intel DG45ID的供电部分。
一般说来每相供电有一个扼流圈，我们看到3个扼流圈，可以推测是三相供电。
跟着我们可以找到9个MOSFET分成3组，每组3个，每组旁边还有对应的1个MOSFETDriver芯片，这些可以验证我们三相供电的判断。
不过这块主板+12V输入的地方没有加扼流圈。
每相三颗MOSFET属于“一上两下”的设计。
MOSFET分为上桥（High-side MOSFET）和下桥（Low-side MOSFET），上桥的损耗中开关损耗占主要成分，受开关速度影响，和开关频率成正比，要降低开关损耗需要提高开关速度；而下桥的损耗主要是导通损耗，与导通时间、导通阻、电流的平方成正比，降低导通阻可以减少导通损耗。
