图解主板的供电原理(电脑维修必备)

笔记本主板电源原理及架构通常情况下,笔记本由适配器或电池供电;常用适配器的典型输出电压为;电池通常输出、等;但主板内部各部分的工作电压并没有这么高;如DDRIII内存工作电压通常为,LAN工作电压为,硬盘、MODEN等需要5V等等;除了工作电压不同以外,主板不同部分对电源的带负载能力要求也不同;例如DDRII内存通常要求电源能提供8A左右的电流;而CPU则往往需要超过30A以上且变化速率很高的电流;针对不同要求,我们需要把适配器或电池提供的电,经过精确的变换之后,再分配给不同的部分;设计笔记本主板电源部分的目的,简单的说,就是利用适配器或电池提供的电能,为主板各个部分单独制定合适的供电方案;下图为一典型电源架构图;图典型笔记本电源总架构由图可以看出,适配器或电源经过众多变换,最终分成很多不同的部分;本文所有章节即围绕此图展开,详细的介绍各个部分的作用、特性以及解决方案;上图为外部电源适配器或电池与主板电源相连接的部分,也是一个更加简略的架构图;外部电源的电压会被分布到一个电源平面上,以某品牌商务机种架构为例,此平面称为+PWR_SRC;若适配器和电池都在,电池处在充电状态或不工作,+PWR_SRC 电压即为适配器的电压,通常为;若只有适配器接入,情况相同;若只有电池接入,+PWR_SRC为电池输出电压,通常为或;主板各个部分不同的电源都直接或间接的由+PWR_SRC 转换得来;图中使用了FDC654P 来将+PWR_SRC 转换成+BL_PWR_SRC,用ISL62870 将+PWR_SRC 转换为+GPU_CORE, + GPU_CORE 为显卡的工作电源;除了电源变换外,从上图还可以看出,电池的充电电路也是电源架构的一部分;详情将会在以后章节中具体分析;主板维修技巧主板维修技巧及是否不良3-1-3. 查BATTERY之SHORT PINJUMPER是否未上或上錯位置BATTERY 之電壓是否正確,CRYSTAL頻率及其相關線路是否正常3-2﹒PCIRST不正確查CHIP之PCIRST至PCI SLOTPIN A15之線路是否OPEN or SHORT或零件不良3-3 CPURST不正確查CHIP至CPU之線路是否OPEN or SHORT或零件不良4. 查BE0～BE7,A2～A31,D0～D63等信號及其相關之線路是否OPEN or SHORT或零件不良5﹒查ADS,CPURDY,PCI之REQ0～REQ3,等信號及其相關之線路是否OPEN or SHORT或零件不良6﹒查PCI SLOT之AD0～AD31等信號及其相關之線路是否OPEN orSHORT或零件不良7﹒BIOS不良或無資料可使用良品之BIOS交換測試確定之8﹒查SA0～SA16,SD0～SD7XD0～XD7等信號及其相關之線路是否OPEN or SHORT或零件不良1.熟悉PC主板的总线类型及I/O总线插槽中各信号排列情况,以I/O插槽中重要信号为线索进行故障点查找是维修PC主板致命性故障的关键;微机主板常用总线有PC/XT、PC/AT、VESA、PCI等类型,不同总线的I/O槽中信号排列有所差别,熟悉I/O槽中重要信号是查找因总线类故障系统死机、屏幕无显示等严重故障的前提;对死机类故障,首先区分故障原因是由I/O设备故障引起还是主板本身故障引起;确诊故障在系统板后,可检测系统板I/O槽中地址总线或数据总线的脉冲状态初步判断系统故障部位：若所有地址总线或数据总线均无脉冲,则可能是CPU未工作；若个别地址总线或数据总线为恒定电平而其余位为脉冲,则是总线故障;由于CPU本身故障率较低,因此检查CPU未工作的原因应从CPU工作的输入信号是否正常入手;CPU的基本工作条件有三个,即系统复位信号RESET、系统时钟信号CLK、CPU就绪信号READY;以PC/AT机为例,CPUintel286的29脚为RESET信号,对应于I/O槽中B02槽RESET DRV信号,在开机时应有一个明显正脉冲；CPU的31脚为CLK信号,对应I/O槽中B20槽系统时钟SYSCLK信号,应为TTL电平的时钟脉冲;CPU的65脚为READY信号,在开机时应为低电平或脉冲;某PC/AT机死机,屏幕无显示故障,首先查I/O槽中B02槽RESET DRV信号恒低,说明开机复位信号错,于是查时钟处理芯片82284-12脚,在开机时有一个正脉冲,说明82284已正确发出了系统复位信号,跟踪复位信号传输路径向下检查,说明82284已正确发出了系统复位信号,跟踪复位信号传输路径向下检查,发现74ALS02的5、6脚输入为正脉冲,但输出4脚却为“不高不低”浮空电平,更换该芯片后故障排除;对总线故障检修原则是：若发现某一位或很少几位为恒定电平,可重新开机检查这些位在开机瞬间是否为恒定电平,若开机瞬间即为恒定电平,则是错误状态；若开机瞬间为脉冲而后变为恒定电平则应首先检查其他信号；若发现8位甚至更多的位同时出现错误状态,则应检查CPU工作是否正常或相应的总线驱动门的控制信号如驱动门的方向控制信号或门的选通信号等;■O设备运行不正常的故障分析技巧I/O设备的运行涉及I/O设备如打印机、显示器、软、硬盘本身、连接电缆、多功能卡及主板;在通过替换法及插拔法确准故障发生在主板后,抓住主板上有关外设重要控制信号,并对大规模集成电路芯片功能有所了解情况下也是容易排除故障的;如软盘驱动器电机转动指示灯亮但不读软盘驱动器;由于主板与软、硬盘等外设之间采用DMA操作,DMA操作的应答过程如下以AST386中软盘DMA为例：先由软盘驱动器发DREQ2 信号给DMA控制器82C206,然后DMA控制器向CPU80386发HRQ信号,CPU结束当前总线周期后发响应信号HLDA给DMA控制器,最后DMA控制器发DMA响应信号DACK2给软盘驱动器,允许其数据进入系统总线;抓住DREQ2、HQR、HLDA、DACK2几个信号及传输通路可以很快定点故障部位;另外,中断对外设运行起着非常重要作用,因此,从中断控制器及中断控制信号传输途径查找涉及中断的外设运行故障也是必须要考虑的;主板控制电路较为复杂,好在控制功能的高度集中及传输途径简化,只要抓住重要控制信号对主板故障定位,速度比早期以分立元件为主的故障定位还要快;■3.随机性故障维修技巧随机性故障原因较复杂,芯片或设备用接插件方式联接系统中存在接触不良；时序控制电路偶尔发生时序信号漂移；芯片之间的电平匹配及时序匹配不好如某些兼容机内存芯片读写速度不一致；电路板布线不合理或其它原因使主板上芯片引脚之间产生电容或电感都可引起随机性故障;此类故障表现在显示内存错、内存校验错、键盘输入死机、读写软盘、打印等操作时不固定地发生随机性故障;重点可从如下电路信号入手：1系统控制电路,如ALE地址锁存信号;2系统内存电路：RAS、CAS行列选通信号、ADDRSEL行列地址转换控制信号、内存数据读出驱动、内存芯片速度匹配关系;3系统地址总线和数据总线芯片;4系统各种时钟信号SYSCLK、PCLK、DMACLK;尤其需注意内存芯片、内存条速度匹配关系及74FXX、74LSXX、74ALSXX等芯片的区别;当然对随机性故障发生现象较固定时,可从现象直接判断故障原因,如主机有时启动,有时不启动,一旦启动后系统工作完全正常且长时间正常,则很可能是“电源好”信号POWER GOOD不正常引起;■4.其它类故障维修技巧1主板被烧坏;一般是由于带电拔插系统中接插件,或电路中电源对地之间短路而引起,此时可采用静态电阻测量法;若发现任意输入/输出脚与电源或地直接导通除原电路如此外均属击穿故障；若发现两个类似的输入脚或输出脚的电阻值存在非常明显的差别,一般来说,也是故障;注意：对主板被烧坏故障维修时不可简单更换烧坏元件了事,而应检查与此相关的许多元件,直到短路故障消除及无故障元件时方可加电测试;2系统配置参数不正确;此类故障一般可通过重新设置系统配置参数即可,但若配置参数不能设置或不能保存系统配置参数时,则应从电池、CMOS RAM芯片、CMOS RAM供电电路及读写电路等方面入手查找故障原因;电脑主板故障分类主板作为PC机系统运行的核心,在PC系统中起着至关重要的作用;系统时钟发生器与时序控制电路、CPU及总线控制逻辑、DMA传输与中断控制、内存及其读写控制逻辑、系统配置参数的存储与读写、键盘控制逻辑、I/O总线插槽甚至某些外设控制逻辑如打印控制均集成在主板上;因此,主板发生故障不但会影响外部设备的正常运行,而且往往引起无法启动的致命性故障;主板故障根据影响范围不同可分为局部性故障和全局性故障；根据影响程度不同可分为独立性故障和相关性故障；根据故障现象是否固定可分为稳定性故障和不稳定性故障;局部性故障指系统某一个或几个功能运行不正常,如GW0520DH微机主板上打印控制芯片82C11损坏,仅造成联机不打印或打印不正常,并不影响其它功能；全局性故障往往影响整个系统的正常运行死机,使其丧失全部功能,例如时钟发生器损坏将使整个系统因无正常基准时钟而瘫痪;独立性故障指完成某单一功能的芯片损坏,如主板上某一块RAM芯片损坏,仅影响对该存储体的存取；相关性故障指一个故障与另外一些故障相关联,其故障现象为多方面功能不正常,而其故障实质为控制诸功能的共同部分出故障引起;例如软、硬盘子系统工作均不正常,而软、硬盘控制卡上其功能控制较为分离,故障往往在主板上的外设数据传输控制即DMA控制电路;稳定性故障是由于元器件功能失效、电路断路、短路引起,其故障现象可稳定重复出现,而不稳定性故障往往是由于接触不良、元器件性能变差,使芯片逻辑功能处于时而正常、时而不正常的临界状态而引起;如某GW0530B微机地址总线中74LS244芯片性能不稳定,造成系统自检有时正常、有时死机,又如某台909电脑由于系统板上I/O插槽变形且灰尘较多,造成显示卡与该插槽接触不良,使显示呈变化不定的错误状态;时钟电路工作原理：电源经过二极管和电感进入分频器后,分频器开始工作,和晶体一起产生振荡,在晶体的两脚均可以看到波形;晶体的两脚之间的阻值在450---700欧之间;在它的两脚各有1V左右的电压,由分频器提供;晶体两脚常生的频率总和是;总频OSC在分频器出来后送到PCI槽的B16脚和ISA的B30脚;这两脚叫OSC测试脚;也有的还送到南桥,目的是使南桥的频率更加稳定;在总频OSC线上还电容;总频线的对地阻值在450---700欧之间,总频时钟波形幅度一定要大于2V电平;如果开机数码卡上的OSC灯不亮,先查晶体两脚的电压和波形；有电压有波形,在总频线路正常的情况下,为分频器坏；无电压无波形,在分频器电源正常情况下,为分频器坏；有电压无波形,为晶体坏;没有总频,南、北桥、CPU、CACHE、I/O、内存上就没有频率;有了总频,也不一定有频率;总频一定正常,可以说明晶体和分频器基本上正常,主要是晶体的振荡电路已经完全正常,反之就不正常;当总频产生后,分频器开始分频,R2将分频器分过来的频率送到南桥,在南桥处理过后送到PCI槽B8和ISA的B20脚,这两脚叫系统测试脚,这个测试脚可以反映主板上所有的时钟是否正常;系统时钟的波形幅度一定要大于,这两脚的阻值在450---700欧之间,由南桥提供;在主板上RESET和CLK者是南桥处理的,在总频正常下,如果RESET和CLK都没有,在南桥电源正常情况下,为南桥坏;主板不开机,RESET不正常,先查总频;在主板上,时钟线比AD线要粗一些,并带有弯曲;P8:Pin Name Color Desc ription1 PG Orange橙Power Good, +5 VDC when all voltages has stabilized.电源正常信号2 +5V Red红+5 VDC or n/c3 +12V Yellow黄+12 VDC4 -12V Blue蓝-12 VDC5 GND Black黑Ground 地线6 GND Black黑Ground 地线P9:Pin Name Color Desc ription1 GND Black黑Ground 地线2 GND Black黑Ground 地线3 -5V White or Yellow -5 VDC4 +5V Red红+5 VDC5 +5V Red红+5 VDC6 +5V Red红+5 VDCPCI ,AGP,CPU 的地址线,数据线对地阻值约是300-800.没有时钟信号和BIOS插反都会倒致不能复位.RESET所在INTEL芯片脚位;82371EB A1PIN PCIRST W1PIN RSTDV M19PIN CPURST82443BX B23PIN CPURST M26PIN CRESET A3PIN PCIRST82810 M2PIN PCIRST AB4PIN CPURST82815EP H3PIN PCIRST AA5PIN CPURST82845SD AB25PIN CPURST E6PIN PCIRST82845E AE17PIN CPURST82845D AE17PIN CPURST82850E AF11PIN PCIRST AC8PIN CPURST主板的PCB上面有标示的开机过程是这样的：机箱电源开关按下→开关电平跳变→super I/O电源开关引脚电平跳变→super I/O输出信号给南桥→如果所有开机所需信号都正常→南桥输出信号给super I/O→super I/O输出低电平至ATX电源PS-ON脚→电源启动;采用W83627/IT8712/W83977EF/W83977TF super I/O的主板都是这样,VIA的694芯片由于已将super I/O集成在VT82C686A/B中了,所以开机输入信号是直接给南桥的,输出信号也是由南桥直接给出的;需要说明的是绝大多数主板开机电平是低电平的,但非要设计成高电平开机也未尝不可,这要看设计者的设计意图了;主板上的3V电池是为CMOS电路及实时时钟电路、super I/O供电的;另外现在的主板CMOS电路都集成在南桥中;复位信号是依靠给CPU的复位开关送出一个低电平信号而起作用的硬盘电路板测试及维修技巧①首先检查CMOS SETUP是否丢失了硬盘配置信息;测量主板上COMS RAM电路是否为电池有故障,或元器件如二极管、三极管、电阻、电容等损坏能原因而CMOS中的硬盘配置参数出错;②通过加电自测,若屏幕显示错误信息“1701”或“Hard Disk Error”,说明硬盘确实有故障;但也可能是硬盘适配卡未插好、或者硬盘与硬盘适配器的插接处未插好、或者硬盘适配器有故障等;③关机,拆开机盖,测+5V、+12V电源是否正常,电源盒风机是否转动;以此来判断是否外电路缺电;④检查信号电缆线,插头与硬盘适配卡是否插好,有无插反或接触不良;可尝试交换一些电缆插头试一下;⑤采用“替代法”来确定故障部件;找一块好硬盘适配卡或多功能卡与该硬盘适配卡比较,判断是硬盘适配卡还是硬盘驱动器本身有问题;⑥观察步进电机端止档销是否卡死,如卡死,用手拨回起始位置;以上几个步骤,用户需要仔细检查、测试、分析,找出坏的元器件进行修理,或者更换硬盘适配卡;经以上的处理后,只要不是硬盘盘体本身损坏,仅仅是一般性的接插件的接触不良或外电路故障则多数能够迅速排除;②测电阻法该测量方法一般是用万用表的电阻档测量部件或元件的内阻,根据其阻值的大小或通断情况,分析电路中的故障原因;一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻,用普通万用表测量,有很多情况都会出现正抽电阻小,反向电阻大的情况;一般正向阻值在几十欧姆至100欧姆左右,而反向电阻多在数百欧姆以上;但正向电阻决不会等于0或接近0,反向电阻也不会无穷大,否则就应怀疑管脚是否有短路或开路的情况;当断定硬盘子系统的故障是在某一板卡或几块芯片时,则可用电阻法进行查找;关机停电,然后测量器件或板卡的通断、开路短路、阻值大小等,以此来判断故障点;若测量硬盘的步进电机绕组的直流电阻为24欧,则符合标称值为正常；10欧左右为局部短路；0欧或几欧为绕组短路烧毁;硬盘驱动器的扁平电缆信号线常用通断法进行测量;硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大,则为断路；如果阻值小于10欧,则应怀疑局部1、硬盘故障分析与处理步骤下面仅简要介绍物理故障的分析与一般的处理步骤：短路,需做进一步的检查;③测电压法该测量方法是在加是怕情况下,用万用表测量部件或元件的各管脚之间对地的电压大小,并将其与逻辑图或其它参考点的政党电压值进行比较;若电压值与正常参考值之间相差较大,则青蛙该部件或元件有故障；若电压正常,说明该部分完好,可转入对其它部件或元件的测试;一般硬盘电源与软盘插线一样,四个线头分别为+12V、+5V、-5V和地线;硬盘步进电机额定电压为+12V;硬盘启动时电流大,当电源稳压不良时电压从12V下降到,会造成转速不稳或启动困难;Ⅰ/O通道系统板扩展槽上的电源电压为+12V、-12V、+5V和-5V;板上信号电压的高电平应大于,低电平应小于;硬盘驱动器插头、插座按照引脚的排列都有一份电压表,高电平在之间;若高电平输出小于3V,低电平输出大于即为故障电平;逻辑是怦的测量可用试波器测量或者用逻辑笔估算;④测电流法如果有局部短路现象,则短路元件会升温发热并可能引起保险丝熔断;将万用表串入故障线路,核对电流是否超过正常值;硬盘驱动器适配卡上的芯片短路会导致系统析负载电流加大,驱动电机短路或驱动器短路会导致主机电源故障;硬盘电源+12V的工作电流应为左右;当硬盘驱动器负载电流加大时,会使硬盘启动时好时坏;电机短路或负载过流轻则保险熔断,重则导致电源块、开关调整管损坏;在加大电流回路中可串入流假负载进行测量;如有保险的线路,则可断开保险管一头将表串入进行测量;在印刷板上的某芯片的电源线,可用刻刀或钢锯条割断铜泊引线串入万用表测量;电机插头、电源插头可从卡口里将电源线起出来串入表测量;。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供双倍的电流。

三相供电当然就是三个单相电路并联而成的，因此可以提供三倍的电流。

主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。

简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。

但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。

主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。

+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。

图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。

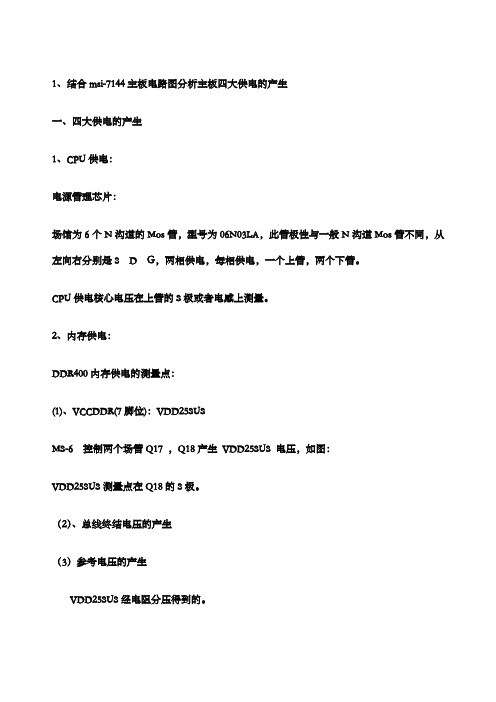

1、结合msi-7144主板电路图分析主板四大供电的产生一、四大供电的产生1、CPU供电：电源管理芯片：场馆为6个N沟道的Mos管，型号为06N03LA，此管极性与一般N沟道Mos管不同，从左向右分别是S D G，两相供电，每相供电，一个上管，两个下管。

CPU供电核心电压在上管的S极或者电感上测量。

2、内存供电：DDR400内存供电的测量点：(1)、VCCDDR(7脚位)：VDD25SUSMS-6 控制两个场管Q17 ，Q18产生VDD25SUS 电压，如图：VDD25SUS测量点在Q18的S极。

（2）、总线终结电压的产生（3）参考电压的产生VDD25SUS经电阻分压得到的。

3、总线供电：通过场管Q15产生VDD_12_A.4、桥供电：VCC2_5通过LT1087S 降压产生，LT1087S 1脚输入，2脚输出，3脚调整，与常见的1117稳压管功能相同。

5、其他供电（1）AGP供电：A1脚12V供电，A64脚：VDDQ2、结合跑线分析intel865pcd主板电路因找不到intel865pcd电路图，只能参考865pe电路图，结合跑线路完成分析主板的电路。

一、Cpu主供电（Vcore）cpu主供电为2相供电，一个电源管理芯片控制连个驱动芯片，共8个场管，每相4个场管，上管、下管各两个,cpu 主供电在测量点在电感或者场管上管的S极测量。

二、内存供电1、内存第7脚，场管Q6H1 S脚测量2.5v电压参考电路图：在这个电路图中，Q42 D极输出2.5V内存主供电，一个场管的分压基本上在0.4-0.5V，两个场管分压0.8V，3.3-0.8=2.5V2、基准电压的产生：由2.5V分压产生，内存第一脚测量，。

计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。

这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。

因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。

CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。

主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。

CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。

（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。

+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。

主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。

简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。

但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。

主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。

+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。

图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。

主板上CPU核心供电电路的简单示意图说明电脑主板供电电路原理（维修系列二）下图（1）下图（2）主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk 效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。

简单地说，供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。

但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。

图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。

+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。

但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。

电脑主板CPI 供电电路原理图解.多相供电模块的优点1. 可以提供更大的电流，单相供电最大能提供25A 的电流，相对现在主流的处 理器来说，单相供电无法提供足够可靠的动力， 所以现在主板的供电电路设计都 采用了两相甚至多相的设计，比如 K7、K8多采用三相供电系统，而LGA755的 Pentium 系列多采用四相供电系统。

2. 可以降低供电电路的温度。

因为多了一路分流，每个器件的发热量就减少了。

3. 利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控 制芯片（PWM 芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证 了日后升级新处理器的时候的优势。

.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容 组成；输出部分同样也由一个电感线圈和一个组成； 控制部分则由一个PW 控制 芯片和两个场效应管（MOS-FE ）组成（如图1）。

0丁1艸 ------ 1 中国旭日电器輸入气分I：:控制部分中国旭日电器符栋梁CPU 供电外，还要给其它设备的供电，如果做成 单相电路，需要采用大功率的管，发热量很大，成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路XX 而成的，它可以提供N 倍的电流。

小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流,输出部分 i« IVcor^其应用比较广泛，可以放大、恒流，也可以用作可变电阻。

PWM^片：PWM 卩 Pulse Width Modulation （脉冲宽度调制），该芯 片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号,使得两个场效应管轮流导通。

图2主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1. 一个电感线圈、两个场效应管和一个电容构成一相电路。

这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的 个数无关。

主板各电路工作原理主要内容:1、主板开机电路2、主板供电电路（含主供电及其他供电电路）3、时钟电路4、复位电路5.1 主板开机电路5.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发开机之后，会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

当电源的绿线被拉低之后，电源就会输出各路电压（红5V、橙3.3V、黄12V等）向主板供电，此时主板完成整个通电过程。

图5-1 主板通电电路的工作原理图5.1.2学习重点：①主板软开机电路的大致构成及工作原理;②软开机线路的寻找;④主板不通电故障的检修;⑤实际检修中需注意的特殊现象。

5.1.3实例剖析：一款MS-6714主板，故障为不能通电，其开机电路如图5-2所示(图5-2)通过以上线路发现，开机电路由W83627HF-AW组成整个线路，按照主板不通电故障的检修流程进行检修，测其67脚没有3.3V左右的控制电压，此时就算更换I/O仍是不能工作的，于是查找相关线路，发现此点的控制电压是由FW82801DB直接发出，再查此南桥的1.5V的待机电压异常，跟寻此点线路，发现南桥旁一个型号为702的场效应管损坏，更换此管后，故障排除。

注:W83627系列I/O在Intel芯片组的主板中从Intel810主板开始,到目前的主板当中,都有广泛的应用,而且在实际维修中极容易损坏.5.1.4目前主板中常见的几种开机电路图:ASROCK P4S61 开机电路图5.2 主板供电电路5.2.1主板供电电路(见图5-3 )是主板中最容易损坏的部分，在实际的维修中占有相当大的比例，在学习本节之前，我们先来了解一下主板的供电机制。

主板CPU供电电路完全图解12007-11-12 01:35:09 业界| 评论(1) | 浏览(5618)相信大家看主板导购文章的时候经常听到说这块主板是三相供电，那块是两相供电的说法，而且一般总是推荐三相供电的主板。

那么两相三相到底代表什么，对于普通消费者来说应该怎么选择呢？本文将就这个问题展开，尽量让大家能够自己分辨出主板到底几相供电，并且提供一点购买建议。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式：通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻,串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式：我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的Vcore。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
