螺纹公差代号标准螺距螺纹知识

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm1 cm012345678910 mm2、英制计量：（8进制）×25.4 =9.52''1英寸=8英分1英寸=25.4 mm3/81/163/165/167/169/1611/1613/1615/1601/81/43/81/25/83/47/8 1 inch以下的产品用番号来表示其称呼径，如：''3、1/44#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1B2B3B内螺纹基本中径3A外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

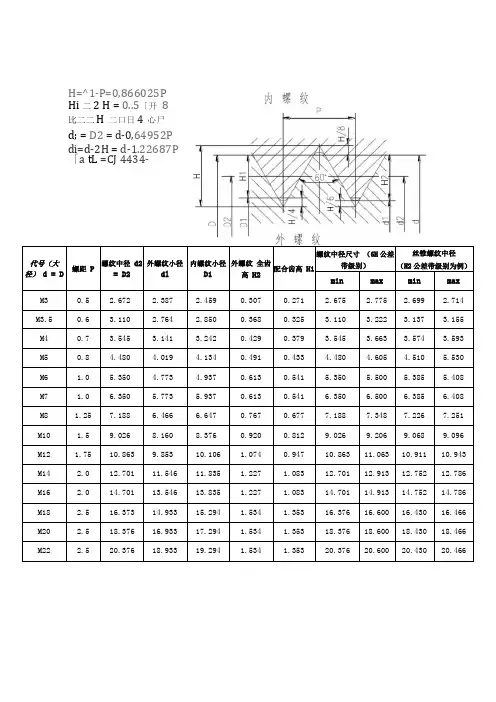

H=^1-P=0,866025P Hi 二2 H = 0..5「开8比二二H二口日4心尸d; = D2 = d-0,64952P di=d-2H = d-1.22687P 「a tL =CJ 4434-代号（大径）d = D 螺距P螺纹中径d2= D2外螺纹小径dl内螺纹小径D1外螺纹全齿高H2配合齿高H1螺纹中径尺寸（6H公差带级别）丝锥螺纹中径（H2公差带级别为例）min max min maxM3 0.5 2.672 2.387 2.459 0.307 0.271 2.675 2.775 2.699 2.714 M3.5 0.6 3.110 2.764 2.850 0.368 0.325 3.110 3.222 3.137 3.155 M4 0.7 3.545 3.141 3.242 0.429 0.379 3.545 3.663 3.574 3.593 M5 0.8 4.480 4.019 4.134 0.491 0.433 4.480 4.605 4.510 5.530 M6 1.0 5.350 4.773 4.937 0.613 0.541 5.350 5.500 5.385 5.408 M7 1.0 6.350 5.773 5.937 0.613 0.541 6.350 6.500 6.385 6.408 M8 1.25 7.188 6.466 6.647 0.767 0.677 7.188 7.348 7.226 7.251 M10 1.5 9.026 8.160 8.376 0.920 0.812 9.026 9.206 9.068 9.096 M12 1.75 10.863 9.853 10.106 1.074 0.947 10.863 11.063 10.911 10.943 M14 2.0 12.701 11.546 11.835 1.227 1.083 12.701 12.913 12.752 12.786 M16 2.0 14.701 13.546 13.835 1.227 1.083 14.701 14.913 14.752 14.786 M18 2.5 16.373 14.933 15.294 1.534 1.353 16.376 16.600 16.430 16.466 M20 2.5 18.376 16.933 17.294 1.534 1.353 18.376 18.600 18.430 18.466 M22 2.5 20.376 18.933 19.294 1.534 1.353 20.376 20.600 20.430 20.466I-3,866025P H •二二 H=O,:： rjF-'心=77r H =。

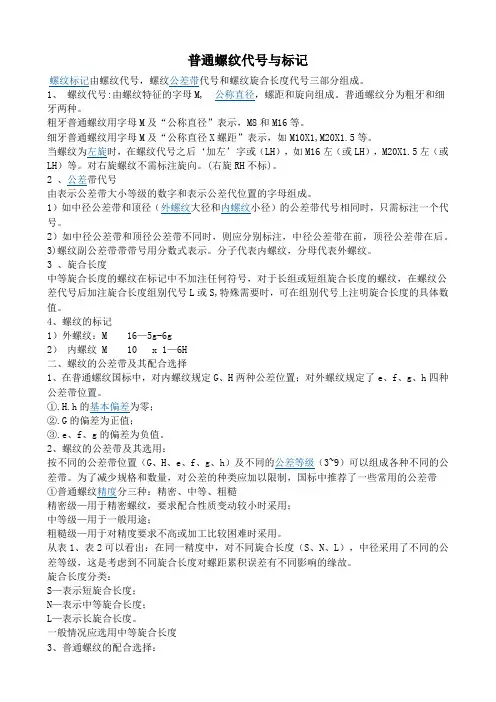

普通螺纹代号与标记螺纹标记由螺纹代号，螺纹公差带代号和螺纹旋合长度代号三部分组成。

1、螺纹代号:由螺纹特征的字母M, 公称直径，螺距和旋向组成。

普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用字母M及“公称直径”表示，M8和M16等。

细牙普通螺纹用字母M及“公称直径X螺距”表示，如M10X1,M20X1.5等。

当螺纹为左旋时，在螺纹代号之后‘加左’字或（LH），如M16左（或LH），M20X1.5左（或LH）等。

对右旋螺纹不需标注旋向。

(右旋RH不标)。

2 、公差带代号由表示公差带大小等级的数字和表示公差代位置的字母组成。

1）如中径公差带和顶径（外螺纹大径和内螺纹小径）的公差带代号相同时，只需标注一个代号。

2）如中径公差带和顶径公差带不同时，则应分别标注，中径公差带在前，顶径公差带在后。

3)螺纹副公差带带带号用分数式表示。

分子代表内螺纹，分母代表外螺纹。

3 、旋合长度中等旋合长度的螺纹在标记中不加注任何符号，对于长组或短组旋合长度的螺纹，在螺纹公差代号后加注旋合长度组别代号L或S,特殊需要时，可在组别代号上注明旋合长度的具体数值。

4、螺纹的标记1）外螺纹：M 16—5g-6g2）内螺纹 M 10 x 1—6H二、螺纹的公差带及其配合选择1、在普通螺纹国标中，对内螺纹规定G、H两种公差位置；对外螺纹规定了e、f、g、h四种公差带位置。

①.H.h的基本偏差为零；②.G的偏差为正值；③.e、f、g的偏差为负值。

2、螺纹的公差带及其选用：按不同的公差带位置（G、H、e、f、g、h）及不同的公差等级（3~9）可以组成各种不同的公差带。

为了减少规格和数量，对公差的种类应加以限制，国标中推荐了一些常用的公差带①普通螺纹精度分三种：精密、中等、粗糙精密级—用于精密螺纹，要求配合性质变动较小时采用；中等级—用于一般用途；粗糙级—用于对精度要求不高或加工比较困难时采用。

从表1、表2可以看出：在同一精度中，对不同旋合长度（S、N、L），中径采用了不同的公差等级，这是考虑到不同旋合长度对螺距累积误差有不同影响的缘故。

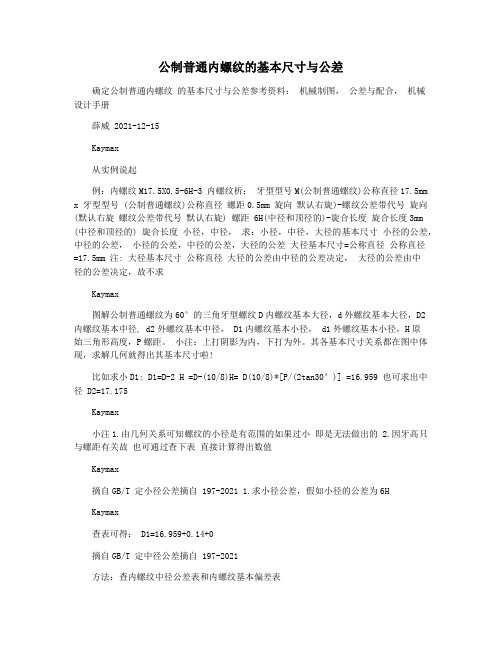

公制普通内螺纹的基本尺寸与公差确定公制普通内螺纹的基本尺寸与公差参考资料：机械制图，公差与配合，机械设计手册薛威 2021-12-15Kaymax从实例说起例：内螺纹M17.5X0.5-6H-3 内螺纹析：牙型型号M(公制普通螺纹)公称直径17.5mm x 牙型型号 (公制普通螺纹)公称直径螺距0.5mm 旋向默认右旋)-螺纹公差带代号旋向(默认右旋螺纹公差带代号默认右旋) 螺距 6H(中径和顶径的)-旋合长度旋合长度3mm (中径和顶径的) 旋合长度小径，中径，求：小径，中径，大径的基本尺寸小径的公差，中径的公差，小径的公差，中径的公差，大径的公差大径基本尺寸=公称直径公称直径=17.5mm 注: 大径基本尺寸公称直径大径的公差由中径的公差决定，大径的公差由中径的公差决定，故不求Kaymax图解公制普通螺纹为60°的三角牙型螺纹D内螺纹基本大径，d外螺纹基本大径，D2内螺纹基本中径, d2外螺纹基本中径， D1内螺纹基本小径， d1外螺纹基本小径，H原始三角形高度，P螺距。

小注：上打阴影为内，下打为外。

其各基本尺寸关系都在图中体现，求解几何就得出其基本尺寸啦!比如求小D1: D1=D-2 H =D-(10/8)H= D(10/8)*[P/(2tan30°)] =16.959 也可求出中径 D2=17.175Kaymax小注1.由几何关系可知螺纹的小径是有范围的如果过小即是无法做出的 2.因牙高只与螺距有关故也可通过查下表直接计算得出数值Kaymax摘自GB/T 定小径公差摘自 197-2021 1.求小径公差，假如小径的公差为6HKaymax查表可得： D1=16.959+0.14+0摘自GB/T 定中径公差摘自 197-2021方法：查内螺纹中径公差表和内螺纹基本偏差表KaymaxM17.5X0.5-6H是非标准的螺纹，不能根据是非标准的螺纹，不能根据GB/T 197-2021来求，假来求，是非标准的螺纹来求如为M17.5X1-6H,则中径为如为，则中径为17.175+0.16+0endKaymax感谢您的阅读，祝您生活愉快。

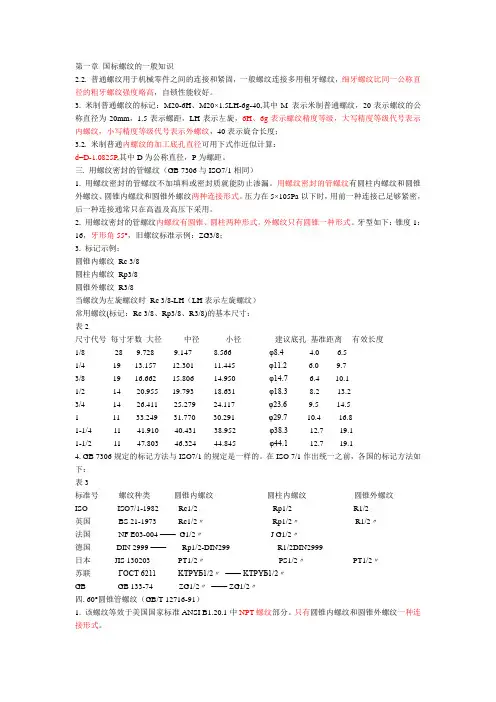

第一章国标螺纹的一般知识2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。

外螺纹只有圆锥一种形式。

牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8；3. 标记示例：圆锥内螺纹Rc 3/8圆柱内螺纹Rp3/8圆锥外螺纹R3/8当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹）常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标记方法与ISO7/1的规定是一样的。

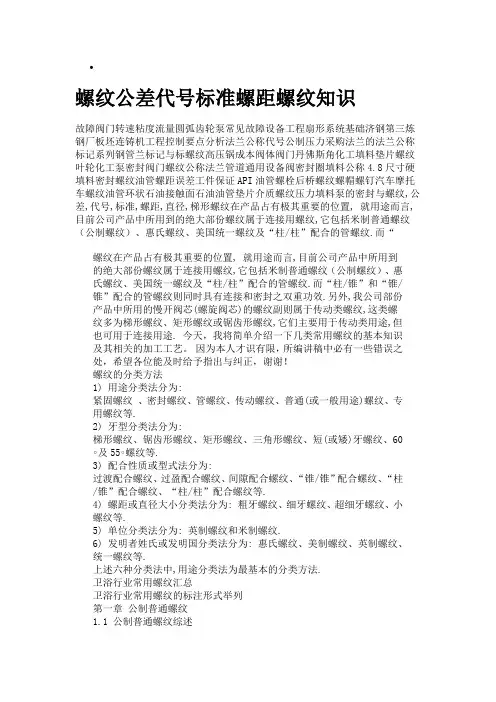

•螺纹公差代号标准螺距螺纹知识故障阀门转速粘度流量圆弧齿轮泵常见故障设备工程扇形系统基础济钢第三炼钢厂板坯连铸机工程控制要点分析法兰公称代号公制压力采购法兰的法兰公称标记系列钢管兰标记与标螺纹高压锅成本阀体阀门丹佛斯角化工填料垫片螺纹叶轮化工泵密封阀门螺纹公称法兰管道通用设备阀密封圈填料公称4.8尺寸硬填料密封螺纹油管螺距误差工件保证API油管螺栓后桥螺纹螺帽螺钉汽车摩托车螺纹油管环状石油接触面石油油管垫片介质螺纹压力填料泵的密封与螺纹,公差,代号,标准,螺距,直径,梯形螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。

因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法1) 用途分类法分为:紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.2) 牙型分类法分为:梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60∘及55∘螺纹等.3) 配合性质或型式法分为:过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.5) 单位分类法分为: 英制螺纹和米制螺纹.6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.上述六种分类法中,用途分类法为最基本的分类方法.卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹1.1 公制普通螺纹综述普通螺纹是联接螺纹的基本形式,其牙型呈三角形,牙型角为60∘,它是米制螺纹中应用最广的一种螺纹.公制普通螺纹是销住欧洲、澳洲和国内产品中应用最为广泛的一种螺纹.中国的普通螺纹标准与ＩＳＯ标准基本相同,其它各国的米制普通螺纹标准也基本上与ＩＳＯ标准相同．我们在这里介绍的就是中国的普通螺纹国家标准.其系列标准代号可在后面附录中查询.其它国家的公制普通螺纹标准如下:英国BS 3643;德国DIN 13;法国NF E03-013;日本JISB0205、JIS B0207;国际ISO 68、ISO 261、ISO 724、ISO 965/1~965/3.日常的设计工作中应依椐产品销售地的不同选择相应的标准进行设计和生产指导.在世界主要工业国中，德国和法国的普通螺纹使用米制而不用英寸制；日本的普通螺纹是米制和英寸制并存且以米制为主；而美、英虽也颁布了米制普通螺纹国家标准,但美国实际使用却较少，他大量使用的是英寸制统一螺纹.在英国米制普通螺纹的应用范围正逐渐扩大,大部分厂家现在同时使用米制普通螺纹和英寸制统一螺纹,早期的英寸制惠氏螺纹正逐步被淘汰.普通螺纹要素尺寸由直径和螺距二者所组成.普通螺纹将螺纹大径的基本尺寸作为代表螺纹尺寸的直径即公称直径.其直径分为三个系列,规定应优先选用第一系列,其次是第二系列,第三系列尽可能不用.普通螺纹有粗、细牙之分,其中对小于和等于68mm的直径,可分为粗牙和细牙两种.对于大于68mm的螺纹,标准给定的所有规格全部为细牙螺纹.普通螺纹的螺纹代号是由字母“M”、“公称直径X螺距”及“旋向”所组成的.螺纹代号中普通螺纹的粗牙螺距不标示但细牙螺距必标示,右旋普通螺纹在螺纹代号中其旋向“右”不标示, 但左旋必标示“左”. 如:M24 表示公称直径为24mm的粗牙右旋普通螺纹,其螺距为3mm. M24X1.5左表示公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.普通螺纹中公差带的两个要素是公差等级(表示公差带大小)和基本尺寸偏差(表示公差带位置)(见表1-1和表1-2).表1-1 内、外螺纹各直径的公差等级螺纹直径公差等级内螺纹小径D1 4、 5、 6、 7、 8内螺纹中径D2 4、 5、 6、 7、 8外螺纹大径d 4、 6、 8外螺纹中径d2 3、 4、 5、 6、 7、 8、 9表1-2内、外螺纹的基本偏差螺纹基本偏差公差带位置描述内螺纹 G、 H H的基本偏差是下偏差且为零 G的基本偏差为下偏差是正值外螺纹 e、 f、 g、 h h的基本偏差是上偏差且为零 e、f、g的基本偏差为上偏差是负值考虑到旋合长度对螺纹的配合精度有一定影响,新国标将同一直径螺纹的旋合长度分为短、中、长三组,其螺纹旋合长度代号列于表1-3中.一般情况下尽可能采用中等旋合长度.螺纹精度由公差带和旋合长度共同组合而定,可分为精密、中等和粗糙三种.Q/GOBO JS006-2002 ~3~表1-3螺纹旋合长度分组短旋合长度中等旋合长度长旋合长度代号 S N L普通螺纹的螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.中径或顶径公差带代号由公差等级数字和公差位置字母所组成,数字在前,字母在后.1.2 公制普通螺纹公差带的选择为了减少量刃具的规格,对内、外螺纹规定了一些常用公差带作为选用公差带.同时按短、中、长三组旋合长度给定了精密、中等、粗糙三种精度,见表1-4和表1-5.表1-4 内螺纹选用公差带(GB197-81)精度公差带位置G 公差带位置HS N L S N L精密 4H 4H5H 5H6H中等 (5G) (6G) (7G) *5H *6H *7H粗糙 (7G) 7H表1-5 外螺纹选用公差带(GB197-81)精度公差带位置e 公差带位置f 公差带位置g 公差带位置hS N L S N L S N L S N L精密 (3h4h) *4h (5h4h)中等 *6e *6f (5g6g) *6g (7g6g) (5h6h) *6h (7h6h)粗糙 8g (8h)精密级主要用于精密螺纹,当要求配合性质变动较小时采用;中等精度用于一般用途;粗糙级在对精度要求不高或制造比较困难时采用.内螺纹选用公差带共11种,外螺纹选用公差带共13种.其中的中等旋合长度下的6级公差带是最常用、最基本的公差等级.选用公差带的原则(1) 带*的公差带应优先选用,不带*的公差带其次,括号内的公差带尽可能不用.(2) 大量生产的精制紧固件螺纹,推荐采用带方框的公差带.(3) 内、外螺纹的选用公差带可以任意组合,即并不一定要求所选内、外螺纹的公差带在表中所处的位置一一对应,但为了保证足够的接触高度(即保证螺纹有足够的连接强度),完工后的零件最好组合成H/g、H/h或G/h的配合.对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合.通常米制普通螺纹多组合成6H/6g和7H/8g,其中6H/6g属中等精度用于一般要求的螺纹,而7H/8g属粗糙级用于精度要求不高的螺纹.对于不同配合要求的螺纹应选择相适应的内、外螺纹公差带进行组合.特别是需要涂镀保护层的螺纹在组合选择中还应结合工厂镀前螺纹尺寸的控制方式及镀后的合格率情况做出综合评估和选择.这一点目前在公司也算是一大难题,虽然属于加工工艺方面的难题,但产品结构设计人员也可在平时的工作中加以关注和研究.英国BS 5412和欧洲EN 817的水龙头标准中就明确规定起泡器产品上选公制普通细牙螺纹副M22X1-6H/6g 、M24X1-6H/6g或M28X1-6H/6g.可见在水龙头行业中,公制普通螺纹一般应组合成6H/6g.对于精度要求不高的非重要用途的螺纹副,从制造成本上考虑可组合成7H/8g.卫浴配件产品上的公制螺纹一般均可组合成7H/8g.但对直径小于和等于1.4mm 的螺纹副,应采用5H/6h或更精密的配合,以保证其有足够的连接强度.1.3 公制普通螺纹的标记方法a.螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号所组成.b.螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.公差带代号是由表示其大小的公差等级数字和表示其位置的字母所组成,例如:6H、6g、7H、8g等.c.在一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度确定.必要时,在螺纹公差带代号之后加注旋合长度代号S或L,中间用“-”分开.例如:M10-5g6g-S M10-7H-L普通螺纹标记示例如下:M10左-5g6g M10X1-6H顶径公差带代号中径公差带代号中径和顶径公差带代号(相同)螺纹代号螺纹代号d.内、外螺纹装配在一起,其公差带代号用斜线分开,左边表示内螺纹公差带代号,右边表示外螺纹公差带代号.例如:M20X2-6H/6g M10X2左-6H/5g6g目前,我公司产品资料中，对于公制普通螺纹大多只是标注了螺纹代号如:M4、M5和M12X1等,实际上这只是标注了螺纹的规格，是一种不完整的标记,会给生产技术的准备工作带来不便,从而在一定程度上影响了产品的生产质量。

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

注：
1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号
则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示
英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

标准螺纹螺距SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-螺纹、螺距、标准默认分类公制标准牙的牙距：M1.6*0.35M2*0.4M2.5*0.45M3*0.5M4*0.4M5*0.8M6*1.0M8*1.25M10*1.5M12*1.75M14*2.0M16*2.0M18*2.5M20*2.5M22*2.5M24*3.0M27*3.0M30*3.5M33*3.5M36*4.0车螺纹简介将工件表面车削成螺纹的方法称为车螺纹。

螺纹按牙型分有三角螺纹、梯形螺纹、方牙螺纹等（图1）。

其中普通公制三角螺纹应用最广。

图1 螺纹的种类1. 普通三角螺纹的基本牙型普通三角螺纹的基本牙型如图2所示，各基本尺寸的名称如下：图2 普通三角螺纹基本牙型D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1 —内螺纹小径；d1—外螺纹小径；P—螺距；H—原始三角形高度。

决定螺纹的基本要素有三个：牙型角α螺纹轴向剖面内螺纹两侧面的夹角。

公制螺纹α=60o，英制螺纹α=55o。

螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

螺纹中径D2(d2) 它是平螺纹理论高度H的一个假想圆柱体的直径。

在中径处的螺纹牙厚和槽宽相等。

只有内外螺纹中径都一致时，两者才能很好地配合。

2. 车削外螺纹的方法与步骤（1）准备工作1）安装螺纹车刀时，车刀的刀尖角等于螺纹牙型角α=60o，其前角γo=0o才能保证工件螺纹的牙型角，否则牙型角将产生误差。

只有粗加工时或螺纹精度要求不高时，其前角可取γo=5o～20o。

安装螺纹车刀时刀尖对准工件中心，并用样板对刀，以保证刀尖角的角平分线与工件的轴线相垂直，车出的牙型角才不会偏斜。

如图3所示。

图3 螺纹车刀几何角度与用样板对刀2）按螺纹规格车螺纹外圆，并按所需长度刻出螺纹长度终止线。

先将螺纹外径车至尺寸，然后用刀尖在工件上的螺纹终止处刻一条微可见线，以它作为车螺纹的退刀标记。

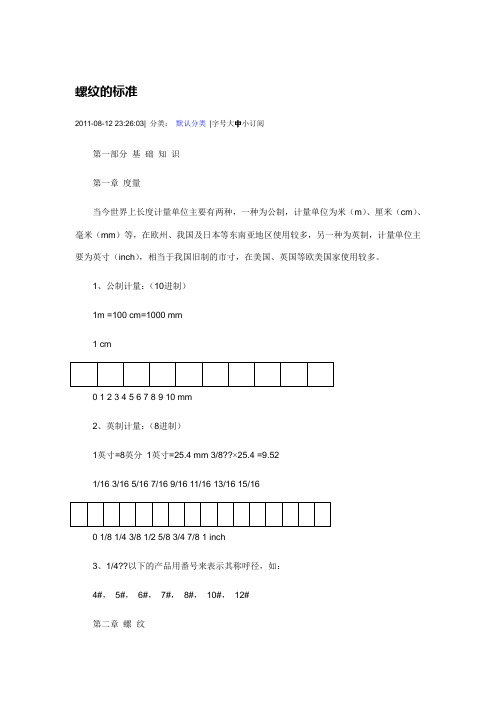

螺纹的标准2011-08-12 23:26:03| 分类：默认分类|字号大中小订阅第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8??×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4??以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

需要收藏的公制、英制及美制螺纹！螺纹标记（公制、美制和英制）1、公制螺纹标记：1.1标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。

螺纹特征代号用“M”表示。

单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。

对粗牙螺纹，可以省略标注其螺距项。

多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米，可以在后面增加括号说明线数(英文)。

公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后。

内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。

表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后，中间用斜线分开。

对旋合长度为短组和长组的螺纹，在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。

中等旋合长度组不标注.旋合长度代号（N）。

左旋螺纹应在旋合长度代号之后标注“LH”代号。

旋合长度代号与旋向代号间用”━”号分开。

右旋螺纹不标注旋向代号。

1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H 中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2、美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。

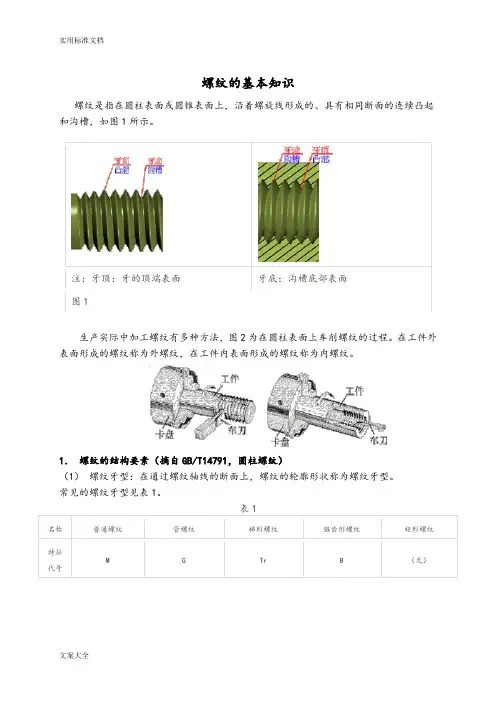

螺纹常识一、螺纹种类•按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；•按螺纹旋向可分为左旋和右旋；•按螺旋线条数可分为单线和多线；•按螺纹母体形状分为圆柱和圆锥等。

二、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。

1. 牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。

有三角形、梯形、锯齿形、圆弧和矩形等牙型。

螺纹的牙型比较：2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。

普通螺纹的公称直径就是大径。

3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。

导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。

单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。

5. 旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。

三、螺纹的标记（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。

普通螺纹分粗牙普通螺纹和细牙普通螺纹。

细牙普通螺纹多用于精密零件和薄壁零件上。

在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。

普通螺纹的标记由五部分组成：1）特征代号M (表示普通螺纹)2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。

“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。

“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

3）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。

1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。

）、公称直径、小径、线数、螺距和导程、旋向。

（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。

螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。

凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。

不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。

2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。

在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。

2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。

3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。

4、螺纹不可见时所有图线用虚线绘制。

5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。

6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。

螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。

螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。

螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。

连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。

螺丝的基础知识一、螺丝的要素包括:牙型、公称直径、螺距(或导程)头数、螺纹公差带、旋向A 牙型包括三角牙方牙、梯形锯齿形、圆形牙B直径包括:大径(外螺纹称顶径、内螺纹称底径)、小径(外螺纹称底径、内螺纹称顶径)、公称直径(指螺纹大径的基本尺)C头数(又称线数)分为:单头、双头、多头(或外螺纹顶径、内螺纹底径的线数) 螺距和导程:相邻两牙在中径线上对应两点间的轴向距离称为螺距(同一条螺旋线上的相邻两牙在中线上对应两点间的轴向距离称导程)、对于单线螺纹螺距等于导程,对于多头螺纹导程等于螺距乘头数(S=Z×P)注:S表示螺纹导程,Z表示头数,P表示螺距,D旋向:分为右旋(顺时针方向常用)、左旋(逆时针方向).E螺纹旋合长度:两个相互配的螺纹,沿螺纹轴线方向相互旋合部分的长度,工见GB197-81.F螺纹公差带:它表示螺纹加工的准确程度,规定加尺寸合格的范围.由其相对G于基本牙型的位置和大小组成.见GB197-81.国家规定的公差带，内螺纹有5G、6G、7G、5H、6H、7H。

外螺纹有6e、6f、5g、6g、7g、5h、6h、7h。

二、螺纹的各类：注：内、外螺纹公差可以任意组合，为了保证足够触高度，最好组合为H/g、H/h、G/h配合。

M6×1—5g 6g（5g表示中径公差带代号，6g表示顶任务径差带代号）M6×1—6H（中径和顶径公差带代事情相同）三、常用普通内螺纹基本尺寸（GB196-81）注：螺纹攻丝前孔径底径要求：孔径=螺纹直径-螺距（D=M-P例：M6-1=5），铸铁、铜类可偏小0．1—0．2三角螺丝螺纹成型规格表表3 螺栓、螺钉和螺柱公称长度l系列表(GB3106-82)注：1、括号内为尽可能不采用规格。

2、GB/T901-1988《等长双头螺柱》另增加（18）、（22）、（28）、（32）、（38）、（85）、（95）、170、190、（210）、（230）、（240）、250、（260）几种规格。
