广州地区地下车库通风防排烟系统计算书

编号
JS-B1-4
防烟部位
楼梯间
负担层数
4
系统负担高度(m)
16.000
楼梯间疏散门参数
门名称 疏散门
开门方式 双开
门高(m) 2
门宽(m) 1.6
门缝宽度 数量 (m) 0.003 1
送风量计算
1.层内开启门的截面面积 Ak = 3.200 m^2
2.门洞断面风速 v = 0.700 m/s
3.设计疏散门开启的楼层数量 N1 = 1
风系统
JS-40-12~13 楼梯间
22 地上:11
JS-52-7~8 楼梯间 地上:11
JS-52-9
前室
21
地下:16 10548.22399 12657.86878
16
39916.8 47900.16
地下:16 8818.786259 10582.54351
6
9504
11404.8
-
6972.9
15.设计送风量 L = 总计算风量·修正系数 = 10582.544 m^3/h
送风口计算
1.风口风量 = 8818.786 m^3/h
2.风口个数 = 2
3.加压送风口遮挡系数 = 0.850
4.加压送风口面积 = 0.320 (m^2)
5.加压送风口风速 = (L1/N1)/(加压送风口面积·加压送风口遮挡系数) = 0.000 m/s
10.总计算送风量 = max(公式计算送风量，查表送风量) = 24228.000 m^3/h
11.修正系数 = 1.200
12.设计送风量 L = 总计算风量·修正系数 = 29073.600 m^3/h
送风口计算

通风计算书一．系统方案的划分确定根据[1]GB50067-97 汽车库、修车库、停车场设计防火规范：1、地下汽车库的耐火等级应为一级。

耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m2，汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以增加一倍。

2、面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。

3、设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越分防火分区。

4、根据上述，对此地下车库进行分区，该地下车库建筑面积为1650.07m2，故划分一个防火分区和1个防烟分区。

二、通风量计算：1、排风量，采用换气次数法，取n=6次/h，层高3.6mQ p=n*v f=6*3.6*1650.07=35641.512m3/h2、送风量，采用排风量的80%Q s=80%* Q p= 0.8*35641.512=28513.21m3/h3、排烟量，采用换气次数法，取n=6次/h，层高3.6mQ y=n*v f=6*3.6*1650.07=35641.512m3/h4、补风量，定为排烟量的50%q b=50%* Q y=0.5*35641.512=17820.76 m3/h三、机房的布置原建筑图无机房，设置机房如图。

四、风口设计与计算1）送风管道上设置9个侧面送风百叶风口，则每个风口的送风量为q v= Q s /9=3168 m3/h送风口的风速取为5.5m/s，则S=q v/（5.5*3600）=0.16 m2风口采取单层百叶窗，规格选取800*2002）排风管道上设置6个侧面排风百叶风口，则每个风口的送风量为q v= Q p /6=5940m3/h排风口的风速为4.125 m/s，则S=q v/（4.125*3600）=0.4m2风口采取单层百叶窗，规格选取1000*4003）排烟和排风共用一个风管，风口上设置防火阀，着火时关闭3个风口每个排烟口风速为q v=35641.512/3=11881 m3/h则排烟风口风速为v= q y/(3*3600*0.4)=8.25 m/s<10 m/s,符合要求4）补风和送风共用一个风管每个排补风口风量为q v=17820.76/9=1980.1 m3/h补风时风口风速为v= q b/(9*3600*0.16)=3.44m/s5）进风竖井上设置百叶风口风量q=28513 m3/h，选择风口规格1200*1200，送风时风速v=5.5m/s6）排风竖井上设置百叶风口风量q=35641.5m3/h，选择风口规格1500*1500，排风时风速v=5.0m/s五、水力计算见水力计算表和局部阻力系数计算表六、设备选型选风机1、送/补风机送风风量31364 m3/h 扬程369.7m补风风量19603 m3/h 扬程153.3m选择双速混流风机SWF(A)- Ⅱ-9电机功率为6/4.5kw，重量200kgN1=960r/min，工况Q=32056 m3/h，P=370paN2=720r/min，工况Q=20381 m3/h，P=252pa风机外形尺寸：高H=990，长L=860，底座宽W=700，风机中心至底座距离D=560，出口管为圆管D1=900安装在管道内。

车库的自然排烟量计算公式车库是一个用来停放和维修汽车的地方，通常会有一定的排烟需求。

为了确保车库内空气的清新和员工的健康，车库需要设计合理的自然排烟系统。

自然排烟系统是指通过自然通风和烟气的热力对流来排除车库内部产生的废气和烟雾。

为了设计一个有效的自然排烟系统，需要首先计算车库的自然排烟量。

自然排烟量是指在车库内部产生烟雾和废气的情况下，通过自然通风和烟气的热力对流排出车库的空气量。

计算自然排烟量需要考虑车库的尺寸、烟气的产生速率和烟气的密度等因素。

下面将介绍车库自然排烟量的计算公式以及相关的参数。

首先，我们需要了解车库的尺寸参数。

车库的尺寸包括长度、宽度和高度。

这些参数将直接影响车库内部的空气容积，从而影响自然排烟量的计算。

假设车库的长度为L，宽度为W，高度为H，则车库的空气容积V= LWH。

其次，我们需要考虑烟气的产生速率。

烟气的产生速率取决于车库内部的活动情况，例如汽车的启动和运行、机械设备的使用等。

假设车库内部的烟气产生速率为Q，单位为m³/s。

最后，我们需要考虑烟气的密度。

烟气的密度会随着温度和湿度的变化而变化。

一般情况下，可以假设烟气的密度为ρ，单位为kg/m³。

有了以上参数，我们可以计算车库的自然排烟量。

自然排烟量的计算公式如下：V = Q/ρ。

其中，V为车库的自然排烟量，单位为m³/s。

通过这个公式，我们可以清晰地了解车库的自然排烟量是如何计算的。

在实际应用中，我们可以根据车库的具体情况，结合实际的烟气产生速率和密度来计算自然排烟量，从而设计一个合理有效的自然排烟系统。

在设计自然排烟系统时，除了考虑自然排烟量外，还需要考虑车库内部的通风情况、烟气的扩散路径、烟气的温度和湿度等因素。

通过综合考虑这些因素，可以设计出一个能够有效排除车库内部烟雾和废气的自然排烟系统，确保车库内部的空气清新和员工的健康。

总之，车库的自然排烟量是一个重要的设计参数，它直接影响着车库内部的空气质量和员工的健康。

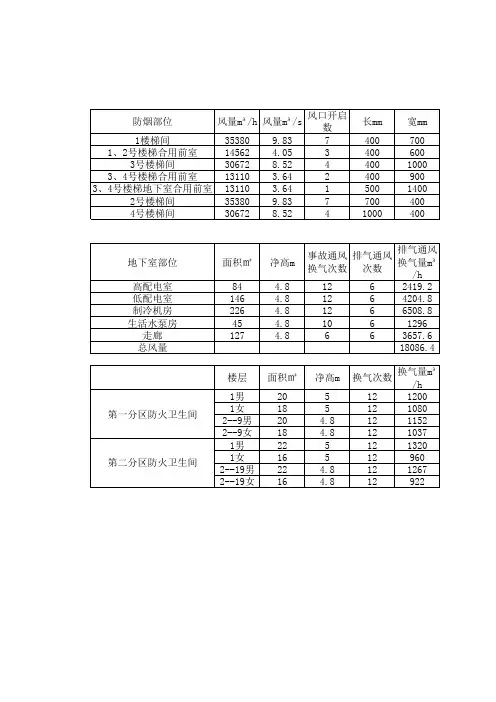

防烟部位 风量m³/h 风量m³/s风口开启数 1楼梯间 35380 9.83 7 1、2号楼梯合用前室 14562 4.05 3 3号楼梯间 30672 8.52 4 3、4号楼梯合用前室 13110 3.64 2 3、4号楼梯地下室合用前室 13110 3.64 1 2号楼梯间 35380 9.83 7 4号楼梯间 30672 8.52 4
事故通风 排烟量m³ 换气量m³ /h /h 4838.4 0 8409.6 0 13017.6 0 2160 2700 3657.6 7620 13017.6 10320 21703.68 换气量m³/h
长 700 700 700 700 700
宽 630 630 630 630 630
面积 0.441 0.441 0.441 0.441 0.441
长mm
宽mm 700 600 1000 900 1400 400 400
地下室部位 高配电室 低配电室 制冷机房 生活水泵房 走廊 总风量
面积㎡ 84 146 226 45 127
净高m 4.8 4.8 4.8 4.8 4.8
排气通风 事故通风 排气通风 换气量m³ 换气次数 次数 /h 12 6 2419.2 12 6 4204.8 12 6 6508.8 10 6 1296 6 6 3657.6 18086.4 净高m 5 5 4.8 4.8 5 5 4.8 4.8 换气次数换气量m³/h 12 1200 12 1080 12 1152 12 1037 12 1320 12 960 12 1267 12 922
第一分区防火卫生间
第二分区防火卫生间
楼层 1男 1女 2--9男 2--9女 1男 1女 2--19男 2--19女
面积㎡ 20 18 20 18 22 16 22 16
