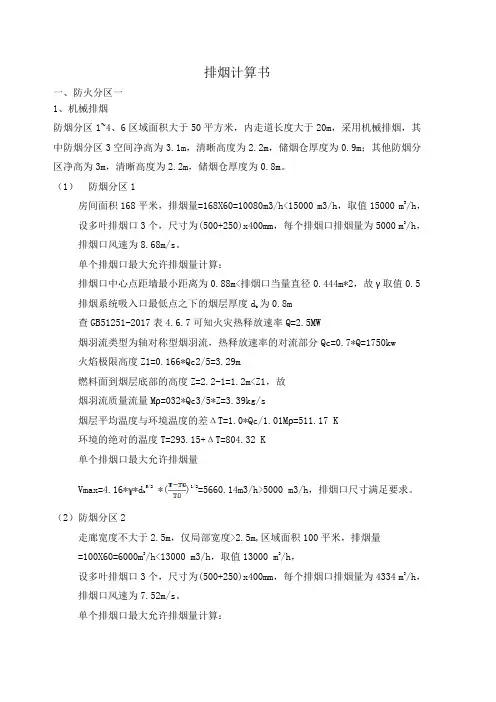

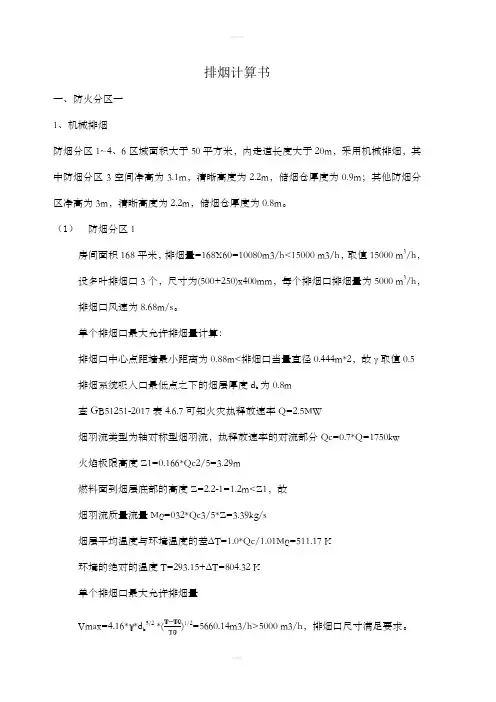

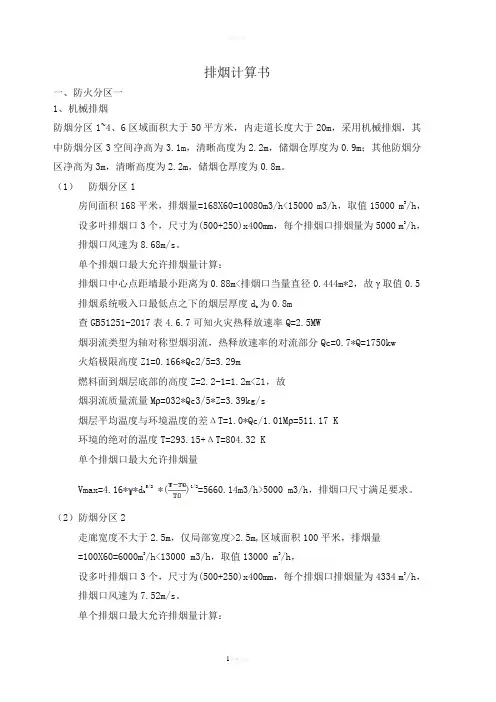

排烟计算书
一、防火分区一
1、机械排烟
防烟分区1~4、6区域面积大于50平方米,内走道长度大于20m,采用机械排烟,其中防烟分区3空间净高为3.1m,清晰高度为2.2m,储烟仓厚度为0.9m;其他防烟分区净高为3m,清晰高度为2.2m,储烟仓厚度为0.8m。
(1)防烟分区1
房间面积168平米,排烟量=168X60=10080m3/h<15000 m3/h,取值15000 m3/h,设多叶排烟口3个,尺寸为(500+250)x400mm,每个排烟口排烟量为5000 m3/h,排烟口风速为8.68m/s。
单个排烟口最大允许排烟量计算:
排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2,故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d
为0.8m
b
查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW
烟羽流类型为轴对称型烟羽流,热释放速率的对流部分Qc=0.7*Q=1750kw
火焰极限高度Z1=0.166*Qc2/5=3.29m
燃料面到烟层底部的高度Z=2.2-1=1.2m 烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s 烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K 环境的绝对的温度T=293.15+ΔT=804.32 K 单个排烟口最大允许排烟量 5/2 *()1/2=5660.14m3/h>5000 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b (2)防烟分区2 走廊宽度不大于2.5m,仅局部宽度>2.5m,区域面积100平米,排烟量 =100X60=6000m3/h<13000 m3/h,取值13000 m3/h, 设多叶排烟口3个,尺寸为(500+250)x400mm,每个排烟口排烟量为4334 m3/h,排烟口风速为7.52m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2,故γ取值0.5 其他参数同防烟分区1,单个排烟口最大允许排烟量 5/2 *()1/2=5660.14m3/h>4334 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b (3)防烟分区3 房间面积323平米,排烟量=323X60=19380m3/h>15000 m3/h,取值19380 m3/h,设多叶排烟口2个,尺寸为(800+250)x500mm,每个排烟口排烟量为10000 m3/h,排烟口风速为8.68m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为4.7m>排烟口当量直径0.615m*2,故γ取值1 为0.9m 排烟系统吸入口最低点之下的烟层厚度d b 其他参数同防烟分区1,单个排烟口最大允许排烟量 5/2 *()1/2=15196.32m3/h>10000 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b (4)防烟分区4 走廊宽度不大于2.5m,仅局部宽度>2.5m,区域面积83平米,排烟量 =83X60=4980m3/h<13000 m3/h,取值13000 m3/h, 设多叶排烟口3个,尺寸为(500+250)x400mm,每个排烟口排烟量为4334 m3/h,排烟口风速为7.52m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为1m>排烟口当量直径0.444m*2,故γ取值1 其他参数同防烟分区1,单个排烟口最大允许排烟量 5/2 *()1/2=11320.28m3/h>4334 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b (5)防烟分区6 走廊宽度不大于2.5m,仅局部宽度>2.5m,区域面积96平米,排烟量 =96X60=5760m3/h<13000 m3/h,取值13000 m3/h, 设多叶排烟口3个,尺寸为(500+250)x400mm,每个排烟口排烟量为4334 m3/h,排烟口风速为7.52m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为1m>排烟口当量直径0.444m*2,故γ取值1 其他参数同防烟分区1,单个排烟口最大允许排烟量 5/2 *()1/2=11320.28m3/h>4334 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b (6)防烟分区5 该区域面积301平方米,空间净高为3.0m,清晰高度为2.2m,储烟仓厚度为0.8m,排烟量=301X60=18060m3/h>15000 m3/h,取值18060 m3/h, 设多叶排烟口2个,尺寸为(800+250)x500mm,每个排烟口排烟量为9030 m3/h,排烟口风速为6.27m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为4.7m>排烟口当量直径0.615m*2,故γ取值1 为0.9m 排烟系统吸入口最低点之下的烟层厚度d b 其他参数同防烟分区1,单个排烟口最大允许排烟量 5/2 *()1/2=15196.32m3/h>9030 m3/h,排烟口尺寸满足要求。 Vmax=4.16**d b 2、补风系统 设置机械排烟的区域或房间面积小于500m2的均采用疏散门或可开启外窗及建筑的其他各种缝隙及自然补风。 二、防火分区二 1、机械排烟 防烟分区7~9区域面积大于50平方米,内走道长度大于20m,采用机械排烟,空间净高均为3.0m,清晰高度为2.2m,储烟仓厚度为0.8m。 (1)防烟分区7 房间面积307平米,排烟量=307X60=18420m3/h>15000 m3/h,取值18420 m3/h,设多叶排烟口4个,尺寸为(500+250)x400mm,每个排烟口排烟量为4605 m3/h,排烟口风速为8.0m/s。 单个排烟口最大允许排烟量计算: 排烟口中心点距墙最小距离为1m>排烟口当量直径0.444m*2,故γ取值1 为0.8m 排烟系统吸入口最低点之下的烟层厚度d b
