机械排烟系统排烟量计算

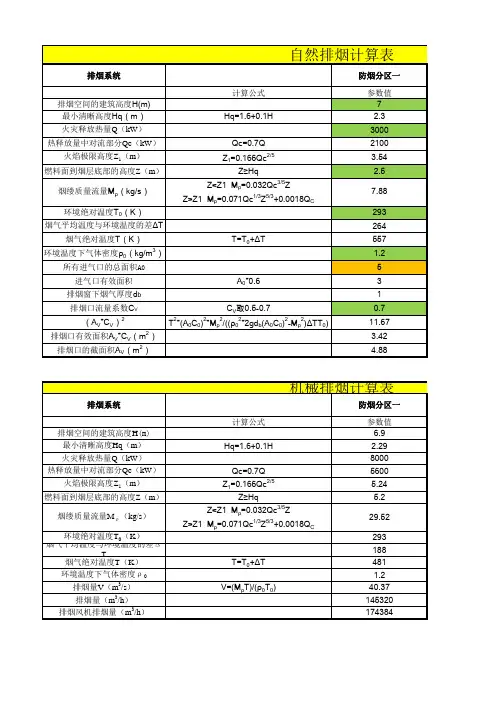

机械排烟系统计算书项目名称：建筑概况：烟层厚度(m)（储烟仓厚度与挡烟垂壁高度及吊顶情况有关见下图）排烟区域净高H'（m）最小清晰高度H q（m）=1.6+0.1*H'（空间净高≤3m时，取1/2净高）火灾热释放速率Q（kw）=αt2（取值不小于表4.6.7注意单位）热释放速率的对流部分Q c（kw）=0.7Q燃料面到烟层底部的高度Z（m）（取值应≥H q与燃料面高度之差）火焰极限高度Z1（m）轴对称型烟羽流：（kg/s） MρZ＞Z1时 Mρ=0.071Q c1/3Z5/3+0.0018Q cZ≤Z1时 Mρ=0.032Q c3/5Z自然排烟或机械排烟时K取值（自排，K=0.5，机械排，K=1.0）烟层平均温度（T）与环境温度（T0）的差△T（K）=KQ c/MρCρ防火分区排烟量 V（m3/s）= MρT/ρ0 T0（净高>6m时不应小于规范4.6.3条规定）单个排烟口最大排烟量计算（m3/s）：排烟位置系数 γ排烟系统吸入口最低点之下烟气层厚度（m） d b（储烟仓是否在梁下，管道是否在梁下）烟层的平均绝对温度（K） TV max=4.16·γ· d b5/2·[（T-T0）/T0)]1/2自然排烟储烟仓不小于净高20%且不应小于500mm,机械排烟时不小于净高10%，且不应小0.503.00 1.901500.001050.002.502.685.201.00200.027.2926231.79（m3/h）0.17625.900.500.40空间净高493.17（m）0.17无喷淋有喷淋无喷淋有喷淋无喷淋6.012.2 5.217.67.815.07.013.9 6.319.69.116.88.015.87.421.810.618.99.017.88.724.212.221.1表 4.6.6 火灾达到稳态时的热释放速率建筑类别喷淋设置情况无喷淋有喷淋无喷淋有喷淋无喷淋有喷淋无喷淋有喷淋无喷淋有喷淋无喷淋有喷淋（×104m 3/h）（×104m 3/h）（×104m 3/h）办公室、学校自然排烟侧窗口部风速（m/s）0.940.64 1.060.78办公室、教室、客房、走道商店、展览其他公共场所汽车库厂房仓库 注：1 建筑空间净高大于9.0m的，按9.0m取值；建筑空间净高位于性插值法取值；表中建筑空间净高为6.0m处的各排烟量值为线性插值法的计算基准2 当采用自然排烟方式时，储烟仓厚度应大于房间净高的20%；自然排烟窗（口）烟量/自然排烟窗（口）处风速；当采用顶开窗排烟时，其自然排烟窗（口）的风部风速的1.4倍计。

走道内机械排烟系统设计计算步骤一、设置机械排烟走道要求：有自然排烟部位，但是自然排烟长度远大于规范规定的30米：内走道包括连通的无窗办公室。

二.排烟风道排烟量的计算:1.确定排烟量计算方式:因每个排烟系统为竖向设置,每个排烟风道(除地下1层到地上1层之间的排烟管道)要负担2个以上防烟分区的排烟量,因此,排烟风道通过烟量计算按最大一个防烟分区面积,每m2不小于120m3/h计算。

2.确定最大防烟分区面积:主楼的最大一个防烟分区面积为360m2。

3.计算系统排烟量：排烟风道通过总烟量为360×120=43200m3/h。

4.设置每个防烟分区排烟系统：每个防烟分区设2个排烟竖风道。

5.确定排烟系统入口最大风速：每个排烟风道通过烟量为21600m3/h,按排烟风道风速小于15m/s,经计算,取排烟风道有效断面积为0.5m2,实际风速12m/s。

三．排烟口排烟量计算及选型：1.确定风口个数：每层为一个防烟分区,按防烟分区内的排烟口距最远点的水平距离不应超过30m和排烟风口之间不应超过60米的要求，每层设有2个排烟口；2.计算风口风量：每个防烟分区排烟量为360×60 =21600 m3/h,由于每一个防烟分区有两个排烟口，则每个排烟口排烟量为21600/2=10800m3/h。

3.选取风口规格：取排烟口风速为10m/s,经计算,排烟口面积为10800/10/3600=0.3m2,故选用排烟口有效面积为0.3*0.8（有效面积系数），为600*400排烟口。

4.确定风口类型：本场所不选百叶风口，该排烟口为电动排烟风口，具有DC24V电信号开启、远间隔缆绳控制开启、手动复位、280℃熔断、输出开启和封闭电信号的功能。

四.排烟风管计算及选型：假定连接一个风口的风管为A段，连接两个风口的风管为B段,求出A、B段风管规格，则：A段风管截面积为一个风口风量10800/风管假定风速12m/s/3600(秒)=0.25m2, B段风管截面积为两个风口风量10800*2/风管假定风速12m/s/3600(秒)=0.5m2，依此类推，计算多个排烟风口规格，然后按照风管截面积选定风管宽高的尺寸，前段风管风速应比后段风管风速稍大点。

厨房排烟流量的计算方法默认分类2009-09-23 18:34:05 阅读2064 评论4 字号：大中小订阅厨房通风设计中的几个问题一、概述厨房通风中产生问题的主要原因，一方面是由于厨房工艺设计专业与通风设计专业之间协调不够，另一方面，由于我国厨房设计缺乏经验，设计不尽合理。

二、厨房通风量计算厨房的通风量由两部分组成，即局部排风量和全面排风量两部分。

局部排风量应选用的灶具和厨房排风罩的情况加以确定，一般按每米排烟罩2000风量进行计算,全面排风量一般按计算确定。

1.通风量的计算机械通风的换气量应通过热平衡计算求利，其计算公式：L=Q/0.337(tp-ti) （1）式中，L－－必须的通风量、m3/h；tp－－室内排风计算温度，可采用下列数值：夏季35摄氏度，冬季15摄氏度；ti－－室内通风计算温度，摄氏度；Q－－厨房内的总发热量（显热），W；Q＝Q1＋Q2＋Q3＋Q4 （2）式中，Q1－－厨房设备散热量，按工艺提供数据计算，如无资料时，可参考文献；Q2－－操作人员散热量，W；Q3－－照明灯具散热量，W；Q4－－室内外围护结构的冷负荷，W。

2.局部排风量局部排风量按排风罩面的吸入风速计算，其最小排风量为L＝2000P·H式中，L－－排风罩排风量，m3/L；P－－罩子的长度（靠墙的边长不计），m；H－－罩口至灶面的距离，m。

3.厨房通风量估算在总结工程设计及使用的基础上，设计人员可按如下通风次数进行估算：中餐厨房 n＝40-50h-1；西餐厨房 n＝30-40h-1；在估算出的通风量中，局部排风量按65％考虑，全面排风量按35％考虑。

三、局部排风部位及要求中餐厨房，其烹调的发热量和排烟量一般较大，排风量也较大，排气罩一般选用抽油烟罩。

为减轻油烟对环境的影响，可选用消洗烟罩。

蒸煮间。

此间对新风的要求较低，但排风效果一定要好，否则，蒸汽将充满整个工作间，影响厨师工作，排气排出的主要是水蒸气，可以不采用和净化装置，直接排出。

防排烟计算
1、储烟仓高度（本工程走廊不做吊顶）
地下室：机械排烟, 主梁高为0.4米，储烟仓高度取1.0米
2、最小清晰高度：
地下室：Hq=1.6+0.1xH’=1.6+0.1x3.15=1.915米
满足储烟仓底部距地面的高度大于安全疏散所需的最小清晰高度。

3、排烟：
1）、地下室机械排烟量计算：
排烟系统计算风量按不小于60m3/(h.m2)计算。

35#楼:
地下一层：378*60＝22680立方米/小时;
地下二层：355*60＝21300立方米/小时。

设计风量不小于计算风量1.2倍，
地下一层:22680*1.2＝27216立方米/小时
地下二层：21300*1.2＝25560立方米/小时
2）、地下室自然补风：
设窗井自然补风，补风量不小于排烟量的50%，窗距地0.5，高1.0米，在储烟仓高度以下。

4、自然排烟
本工程防烟楼梯间采用自然排烟方式，开窗面积满足规范要求。

防烟楼梯间最高部位设置不小于1.0m外窗。

5、前室加压送风
加压送风系统计算风量45000立方米/小时，设计风量54000立方米/小时，送风口设置于前室顶部。

排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d为0.8mb查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。

一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据建筑防烟排烟系统技术标准GB51251-2017第3.4.5条~第规定计算确定..当系统负担建筑高度大于24m时;防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3.4.2-1~表3.4.2-4的值中的较大值确定..1、楼梯间或前室的机械加压送风量应按下列公式计算：L j=L1+L23.4.5-1L s=L1+L33.4.5-2 式中：L j——楼梯间的机械加压送风量；L s——前室的机械加压送风量；L1——门开启时;达到规定风速值所需的送风量m3/s；L2——门开启时;达到规定风速值下;其他门缝漏风总量m3/s；L3——未开启的常闭送风阀的漏风总量m3/s..门开启时;达到规定风速值所需的送风量应按下式计算：L1=A k vN13.4.6 式中：A k——一层内开启门的截面面积m2;对于住宅楼梯前室;可按一个门的面积取值；v——门洞断面风速m/s；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时;通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于0.7m/s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时;通向楼梯间疏散门的门洞断面风速不应小于1m/s；当消防电梯前室机械加压送风时;通向消防电梯前室门的门洞断面风速不应小于1.0m/s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时;通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于0.6A1/A g+1m/s；A1为楼梯间疏散门的总面积m2；A g为前室疏散门的总面积m2..N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口;当地上楼梯间为24m 以下时;设计2层内的疏散门开启;取N1=2；当地上楼梯间为24m及以上时;设计3层内的疏散门开启;取N1=3；当为地下楼梯间时;设计1层内的疏散门开启;取N1=1..前室：采用常闭风口;计算风量时取N1=3..2、门开启时;规定风速值下的其他门漏风总量应按下式计算：3.4.7式中：A——每个疏散门的有效漏风面积m2；疏散门的门缝宽度取0.002m~0.004m..P——计算漏风量的平均压力差Pa;当开启门洞处风速为0.7m/s时;取 P=6.0Pa;当开启门洞处风速为1.Om/s时;取 P=12.0Pa;当开启门洞处风速为1.2m/s时;取P=17.0Pa..n指数一般取n=2；1.25不严密处附加系数；N2——漏风疏散门的数量;楼梯间采用常开风口;取N2=加压楼梯间的总门数-N1楼层数上的总门数..3、未开启的常闭送风阀的漏风总量应按下式计算：式中：0.083——阀门单位面积的漏风量m3/s m2；Af——单个送风阀门的面积m2；N3——漏风阀门的数量：前室采用常闭风口取N3=楼层数-3..JS-1 备注正压送风系统前室风口设置在前室~轴1#楼梯前室一个双扇门1.2x2.1入口门上方;故楼梯间二机械排烟系统计算除中庭外下列场所一个防烟分区的排烟量计算应符合下列规定：1建筑空间净高小于或等于6m的场所;其排烟量应按不小于60m3/h m2计算;且取值不小于15000m3/h;或设置有效面积不小于该房间建筑面积2%的自然排烟窗口..2公共建筑、工业建筑中空间净高大于6m的场所;其每个防烟分区排烟量应根据场所内的热释放速率以及本标准第4.6.6条～第4.6.13条的规定计算确定;且不应小于表4.6.3中的数值;或设置自然排烟窗口;其所需有效排烟面积应根据表4.6.3及自然排烟窗口处风速计算..3当公共建筑仅需在走道或回廊设置排烟时;其机械排烟量不应小于13000m3/h;或在走道两端侧均设置面积不小于2m2的自然排烟窗口且两侧自然排烟窗口的距离不应小于走道长度的2/3..4当公共建筑房间内与走道或回廊均需设置排烟时;其走道或回廊的机械排烟量可按60m3/h m2计算且不小于13000m3/h;或设置有效面积不小于走道、回廊建筑面积2%的自然排烟窗口..。
