服务器磁盘阵列详细图解
RAID 0
RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。如图1所
示:
从理论上讲，三块硬盘的并行操作使同一时间内磁盘读写速度提升了3倍。但由于总线带宽等多种因素的影响，实际的提升速率肯定会低于理论值，大量数据并行传输与串行传输比较，提速效果显著显然毋庸置疑。
RAID 0的缺点是不提供数据冗余，因此一旦用户数据损坏，损坏的数据将无法得到恢复。
RAID 0具有的特点，使其特别适用于对性能要求较高，而对数据安全不太在乎的领域，如图形工作站等。对于个人用户，RAID 0也是提高硬盘存储性能的绝佳选择。
容错性：没有冗余类型：没有
热备盘选项：没有读性能：高
随机写性能：高连续写性能：高
需要的磁盘数：一个或多个
可用容量：总的磁盘的容量
典型应用：无故障的迅速读写，要求安全性不高，如图形工作站等。
RAID 1
RAID 1又称为Mirror或Mirroring，它的宗旨是最大限度的保证用户数据的可用性和可修复性。 RAID 1的操作方式是把用户写入硬盘的数据百分之百地自动复制到另外一个硬盘上。当读取数据时，系统先从RAID 0的源盘读取数据，如果读取数据成功，则系统不去管备份
盘上的数据;如果读取源盘数据失败，则系统自动转而读取备份盘上的数据，不会造成用户工作任务的中断。当然，我们应当及时地更换损坏的硬盘并利用备份数据重新建立Mirror，避免备份盘在发生损坏时，造成不可挽回的数据损失。
由于对存储的数据进行百分之百的备份，在所有RAID级别中，RAID 1提供最高的数据安全保障。同样，由于数据的百分之百备份，备份数据占了总存储空间的一半，因而，Mirror 的磁盘空间利用率低，存储成本高。
Mirror虽不能提高存储性能，但由于其具有的高数据安全性，使其尤其适用于存放重要数据，如服务器和数据库存储等领域。
容错性：有冗余类型：复制
热备盘选项：有读性能：低
随机写性能：低连续写性能：低
需要的磁盘数：只需2个或2*N个
可用容量：只能用磁盘容量的50%
典型应用：随机数据写入，要求安全性高，如服务器、数据库存储领域。
RAID 0+1
RAID 0+1:正如其名字一样RAID 0+1是RAID 0和RAID 1的组合形式，也称为RAID 10。以四个磁盘组成的RAID 0+1为例，其数据存储方式如图所示:RAID 0+1是存储性能和数据安全兼顾的方案。它在提供与RAID 1一样的数据安全保障的同时，也提供了与RAID 0近似的存储性能。
由于RAID 0+1也通过数据的100%备份提供数据安全保障，因此RAID 0+1的磁盘空间利用率与RAID 1相同，存储成本高。
RAID 0+1的特点使其特别适用于既有大量数据需要存取，同时又对数据安全性要求严格的领域，如银行、金融、商业超市、仓储库房、各种档案管理等。
容错性：有冗余类型：复制
热备盘选项：有读性能：中间
随机写性能：中间连续写性能：中间
需要的磁盘数：只需4个或4*N个
可用容量：磁盘容量的50%
典型应用：要求数据量大，安全性高，如银行、金融等领域。
RAID 5
RAID 5 是一种存储性能、数据安全和存储成本兼顾的存储解决方案。以四个硬盘组成的RAID 5为例，其数据存储方式如下图所示: 图中，P0为D0，D1和D2的奇偶校验信息，其它以此类推。
由图中可以看出，RAID 5不对存储的数据进行备份，而是把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。
RAID 5可以理解为是RAID 0和RAID 1的折衷方案。RAID 5可以为系统提供数据安全保障，但保障程度要比Mirror低而磁盘空间利用率要比Mirror高。RAID 5具有和RAID 0相近似的数据读取速度，只是多了一个奇偶校验信息，写入数据的速度比对单个磁盘进行写入操作稍慢。同时由于多个数据对应一个奇偶校验信息，RAID 5的磁盘空间利用率要比RAID 1高，存储成本相对较低。
容错性：有冗余类型：奇偶校验
热备盘选项：有读性能：高
随机写性能：低连续写性能：低
需要的磁盘数：三个或更多
可用容量：（n-1）/n的总磁盘容量（n为磁盘数）
典型应用：随机数据传输要求安全性高，如金融、数据库、存储等。
Raid教程：全程图解手把手教你做RAID磁盘阵列 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID 级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。 RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘的损坏都将带来灾难性的数据损失。这种方式其实没有冗余功能，没有安全保护，只是提高了磁盘读写性能和整个服务器的磁盘容量。一般只适用磁盘数较少、磁盘容易比较紧缺的应用环境中，如果在RAID 0中配置4块以上的硬盘，对于一般应用来说是不明智的。 RAID 1是两块硬盘数据完全镜像，安全性好，技术简单，管理方便，读写性能均好。因为它是一一对应的，所以它无法单块硬盘扩展，要扩展，必须同时对镜像的双方进行同容量的扩展。因为这种冗余方式为了安全起见，实际上只利用了一半的磁盘容量，数据空间浪费大。 RAID 0＋1综合了RAID 0和RAID 1的特点，独立磁盘配置成RAID 0，两套完整
磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。 ·RAID 的种类及应用 IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。 基于不同的架构，RAID 又可以分为: ● 软件RAID (软件RAID) ● 硬件RAID (硬件RAID) ● 外置RAID (External RAID) ·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。 ·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。而这个外置的储存设备则会连接到系统的SCSI卡上。系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。 ·配置RAID磁盘阵列 一、为什么要创建逻辑磁盘？ 当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。 逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。 二、创建逻辑磁盘的方式 使用阵列卡本身的配置工具，即阵列卡的BIOS。（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI 阵列卡）。 使用第三方提供的配置工具软件去实现对阵列卡的管理。如Dell Array Manager。（这些软件用于服务器上已经安装有操作系统） 三、正确识别您的阵列卡的型号（本文以Dell为例，其实都大同小异） 识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去） 如果您有一块Adaptec磁盘阵列控制器（PERC 2,PERC2/SI,PERC3/SI,PERC3/DI）,在系统开机自检的时候您将看到以下信息: Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c) 1998-2002 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Utility! >>>
一、为什么要创建逻辑磁盘？ 当硬盘连接到磁盘阵列卡上时,操作系统将不能直接看到物理的硬盘,因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器）,这样系统才能够正确识别它。 逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思,他们只是不同阵列卡产商的不同叫法。 二、创建逻辑磁盘的方式 使用磁盘阵列卡本身的配置工具,即磁盘阵列卡的BIOS。（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI阵列卡）。 使用第三方提供的配置工具软件去实现对阵列卡的管理。如Dell Array Manager。（这些软件用于服务器上已经安装有操作系统） 三、正确识别您的阵列卡的型号 识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去） 如果您有一块AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息: Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios 或者 PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios 此款磁盘阵列卡的配置方法请参考如下： 在AIM/LSI磁盘阵列控制器上创建Logical Drive (逻辑磁盘) --- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL --- PERC4 DI/DC (略有不同,请仔细阅读下列文档) *注意：请预先备份您服务器上的数据,配置磁盘阵列的过程将会删除您的硬盘上的所有数据! 1) 在自检过程中,当提示按Ctrl+M键,按下并进入RAID的配置界面。 2) 如果服务器在Cluster 模式下,下列信息将会显示\"按任意键继续\"。
1服务器硬盘基础知识 1.1 服务器硬盘 服务器硬盘，顾名思义，就是服务器上使用的硬盘（Hard Disk）。如果说服务器是网络数据的核心，那么服务器硬盘就是这个核心的数据仓库，所有的软件和用户数据都存储在这里。对用户来说，储存在服务器上的硬盘数据是最宝贵的，因此硬盘的可靠性是非常重要的。为了使硬盘能够适应大数据量、超长工作时间的工作环境，服务器一般采用高速、稳定、安全的SCSI硬盘。 现在的硬盘从接口方面分，可分为IDE硬盘与SCSI硬盘（目前还有一些支持PCMCIA 接口、IEEE 1394接口、SATA接口、USB接口和FC－AL(FibreChannel－Arbitrated Loop)光纤通道接口的产品，但相对来说非常少）；IDE硬盘即我们日常所用的硬盘，它由于价格便宜而性能也不差，因此在PC上得到了广泛的应用，目前个人电脑上使用的硬盘绝大多数均为此类型硬盘。另一类硬盘就是SCSI硬盘了（SCSI即Small Computer System Interface小型计算机系统接口），由于其性能好，因此在服务器上普遍均采用此类硬盘产品，但同时它的价格也不菲，所以在普通PC上不常看到SCSI的踪影。 1.2 同普通PC机的硬盘相比，服务器上使用的硬盘具有如下四个特点： 1）速度快 服务器使用的硬盘转速快，可以达到每分钟7200或10000转，甚至更高；它还配置了较大(一般为2MB或4MB)的回写式缓存；平均访问时间比较短；外部传输率和内部传输率更高，采用Ultra Wide SCSI、Ultra2 Wide SCSI、Ultra160 SCSI、Ultra320 SCSI 等标准的SCSI硬盘，每秒的数据传输率分别可以达到40MB、80MB、160MB、320MB。 2）可靠性高 因为服务器硬盘几乎是24小时不停地运转，承受着巨大的工作量。可以说，硬盘如果出了问题，后果不堪设想。所以，现在的硬盘都采用了S.M.A.R.T技术(自监测、分析和报告技术)，同时硬盘厂商都采用了各自独有的先进技术来保证数据的安全。为了避免意外的损失，服务器硬盘一般都能承受300G到1000G的冲击力。 3）多使用SCSI接口

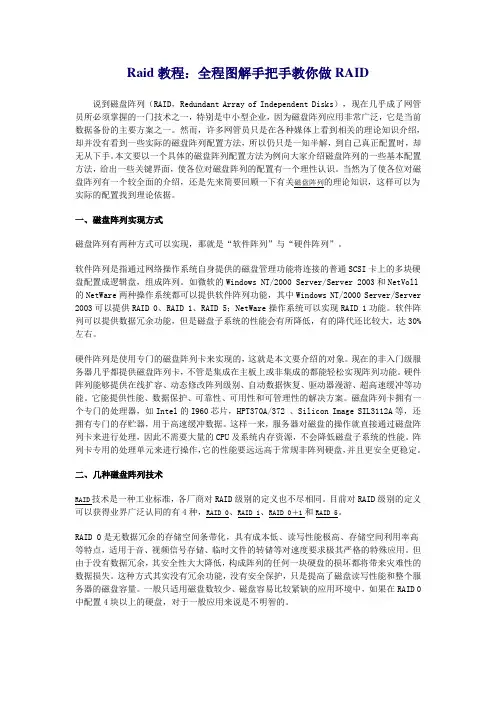

Raid教程：全程图解手把手教你做RAID 说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel 的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。 RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘的损坏都将带来灾难性的数据损失。这种方式其实没有冗余功能，
服务器基础知识（5）——服务器硬盘 服务器硬盘，顾名思义，就是服务器上使用的硬盘（Hard Disk）。如果说服务器是网络数据的核心，那么服务器硬盘就是这个核心的数据仓库，所有的软件和用户数据都存储在这里。对用户来说，储存在服务器上的硬盘数据是最宝贵的，因此硬盘的可靠性是非常重要的。为了使硬盘能够适应大数据量、超长工作时间的工作环境，服务器一般采用高速、稳定、安全的SCSI硬盘。 现在的硬盘从接口方面分，可分为IDE硬盘与SCSI硬盘（目前还有一些支持PCMCIA接口、IEEE 1394接口、SA TA接口、USB接口和FC－AL(FibreChannel－Arbitrated Loop)光纤通道接口的产品，但相对来说非常少）；IDE硬盘即我们日常所用的硬盘，它由于价格便宜而性能也不差，因此在PC上得到了广泛的应用，目前个人电脑上使用的硬盘绝大多数均为此类型硬盘。另一类硬盘就是SCSI硬盘了（SCSI即Small Computer System Interface小型计算机系统接口），由于其性能好，因此在服务器上普遍均采用此类硬盘产品，但同时它的价格也不菲，所以在普通PC上不常看到SCSI的踪影。 同普通PC机的硬盘相比，服务器上使用的硬盘具有如下四个特点： 1、速度快 服务器使用的硬盘转速快，可以达到每分钟7200或10000转，甚至更高；它还配置了较大(一般为2MB或4MB)的回写式缓存；平均访问时间比较短；外部传输率和内部传输率更高，采用Ultra Wide SCSI、Ultra2 Wide SCSI、Ultra160 SCSI、Ultra320 SCSI等标准的SCSI硬盘，每秒的数据传输率分别可以达到40MB、80MB、160MB、320MB。 2、可靠性高 因为服务器硬盘几乎是24小时不停地运转，承受着巨大的工作量。可以说，硬盘如果出了问题，后果不堪设想。所以，现在的硬盘都采用了S.M.A.R.T技术(自监测、分析和报告技术)，同时硬盘厂商都采用了各自独有的先进技术来保证数据的安全。为了避免意外的损失，服务器硬盘一般都能承受300G到1000G的冲击力。 3、多使用SCSI接口 多数服务器采用了数据吞吐量大、CPU占有率极低的SCSI硬盘。SCSI硬盘必须通过SCSI 接口才能使用，有的服务器主板集成了SCSI接口，有的安有专用的SCSI接口卡，一块SCSI 接口卡可以接7个SCSI设备，这是IDE接口所不能比拟的。 4、可支持热插拔 热插拔（Hot Swap）是一些服务器支持的硬盘安装方式，可以在服务器不停机的情况下，拔出或插入一块硬盘，操作系统自动识别硬盘的改动。这种技术对于24小时不间断运行的服务器来说，是非常必要的。
DELL服务器RAID5磁盘阵列配置图解 磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。 ·RAID 的种类及应用 IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。 基于不同的架构，RAID 又可以分为: ● 软件RAID (软件 RAID) ● 硬件RAID (硬件 RAID) ● 外置RAID (External RAID) ·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。 ·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。 ·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安
磁盘阵列初步图文教程 闲来无事，组了个raid 0，感觉还不错，速度有明显提高，加载游戏和启动程序速度有所改善先上对比图吧。 单碟速度下图： raid0 速度下图： 用的硬盘呢是这个，俩希捷500g单碟
步骤/方法 1. 1 下面说说步骤吧，因为板子不一样，进入和设置的方法有所区别，下面以我的P55A-UD3R为例,intel板子设置基本相同： 首先在电源开启后B I O S在进行P O S T时，按下
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片， HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。
磁盘阵列
RAID 独立磁盘冗余阵列 RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（Disk Array）。 简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术。组成磁盘阵列的不同方式成为RAID 级别（RAID Levels）。数据备份的功能是在用户数据一旦发生损坏后，利用备份信息可以使损坏数据得以恢复，从而保障了用户数据的安全性。在用户看起来，组成的磁盘组就像是一个硬盘，用户可以对它进行分区，格式化等等。总之，对磁盘阵列的操作与单个硬盘一模一样。不同的是，磁盘阵列的存储速度要比单个硬盘高很多，而且可以提供自动数据备份。 RAID技术的两大特点：一是速度、二是安全，由于这两项优点，RAID技术早期被应用于高级服务器中的SCSI接口的硬盘系统中，随着近年计算机技术的发展，ＰＣ机的CPU的速度已进入GHz 时代。IDE接口的硬盘也不甘落后，相继推出了ATA66和ATA100硬盘。这就使得RAID技术被应用于中低档甚至个人ＰＣ机上成为可能。RAID通常是由在硬盘阵列塔中的RAID控制器或电脑中的RAID卡来实现的。 RAID技术经过不断的发展，现在已拥有了从 RAID 0 到 6 七种基本的RAID 级别。另外，还有一些基本RAID级别的组合形式，如RAID 10（RAID 0与RAID 1的组合），RAID 50（RAID 0与RAID 5的组合）等。不同RAID 级别代表着不同的存储性能、数据安全性和存储成本。但我们最为常用的是下面的几种RAID形式。 RAID级别的选择有三个主要因素：可用性（数据冗余）、性能和成本。如果不要求可用性，选择RAID0以获得最佳性能。如果可用性和性能是重要的而成本不是一个主要因素，则根据硬盘数量选择RAID 1。如果可用性、成本和性能都同样重要，则根据一般的数据传输和硬盘的数量选择RAID３、RAID５。
DELL服务器 RAID 磁盘阵列配置图解 磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。 ·RAID 的种类及应用 IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。基于这两种接口，RAID分为两种类型：基于IDE 接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。 基于不同的架构，RAID 又可以分为: ● 软件RAID (软件 RAID) ● 硬件RAID (硬件 RAID) ● 外置RAID (External RAID) ·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。 ·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。 ·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。而这个外置的储存设备则会连接到系统的SCSI卡上。系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。 ·配置RAID磁盘阵列
现在服务器上采用的硬盘接口技术主要有两种，SATA和SCSI，使用SAS硬盘的产品目前也已经上市，当然还有高端的光纤硬盘，其中前两种是最常见的。下面我们就SATA、SCSI、SAS等接口技术作简单介绍。 SATA SATA(Serial Advanced Technology Attachment)是串行ATA的缩写，目前能够见到的有SATA-1和SATA-2两种标准，对应的传输速度分别是150MB/s和300MB/s。SATA主要用于已经取代遇到瓶颈的PATA接口技术。从速度这一点上，SATA在传输方式上SATA也比PATA先进，已经远远把PATA硬盘甩到了后面。其次，从数据传输角度来看，SATA比PATA抗干扰能力更强。 SATA-1目前已经得到广泛应用，其最大数据传输率为150MBps，信号线最长1米。SATA一般采用点对点的连接方式，即一头连接主板上的SATA接口，另一头直接连硬盘，没有其他设备可以共享这条数据线，而并行ATA允许这种情况(每条数据线可以连接1-2 个设备)，因此也就无需像并行ATA硬盘那样设置主盘和从盘。 另外，SATA所具备的热插拨功能是PATA所不能比的，利用这一功能可以更加方便的组建磁盘阵列。串口的数据线由于只采用了四针结构，因此相比较起并口安装起来更加便捷，更有利于缩减机箱内的线缆，有利散热。
SCSI SCSI(Small Computer System Interface)是一种专门为小型计算机系统设计的存储单元接口模式，可以对计算机中的多个设备进行动态分工操作，对于系统同时要求的多个任务可以灵活机动的适当分配，动态完成。 SCSI规范发展到今天，已经是第六代技术了，从刚创建时候的SCSI(8bit)、Wide SCSI(8bit)、Ultra Wide SCSI(8bit/16bit)、Ultra Wide SCSI 2(16bit)、Ultra 160 SCSI(16bit)到今天的Ultra 320 SCSI，速度从1.2MB/s到现在的320MB/s有了质的飞跃。目前的主流SCSI硬盘都采用了Ultra 320 SCSI接口，能提供320MB/s的接口传输速度。
raid5及raid1磁盘阵列服务器 也许一些刚刚玩服务器DIY的朋友一听到raid这个词就犯头晕，分不清楚到底说的是啥意思。raid模式虽多，但以我的理解其实就是把2个以上的硬盘组合在一起，一块用，以达到更快的速度和更高的安全性，大家不需要了解太多raid模式，只要知道raid0、raid1和raid5就足够在服务器行业混饭了（其实什么也不知道照样混饭的人也很多），用唐华的大白话说，所谓raid0就是两块硬盘合成一块硬盘用，例如两个80G的硬盘，做成raid0模式，就变成一块160G的大硬盘，理论上硬盘传输速度也加倍，但是这种模式安全性很低，一旦一个硬盘坏了，两个硬盘里的所有数据都会报销，因此服务器上最好不用这种模式。 所谓raid1就是两块硬盘互相做同步备份（镜像），例如两块80G的硬盘，做成raid1模式，总容量还是80G没变化，硬盘传输速度也没变化，但是两个硬盘里的数据保持同步，完全一样，一旦其中一个硬盘坏了，靠另一个硬盘，服务器依然能正常运行，这种模式很安全，所以现在很多中低端服务器采取这种raid模式，这种模式简单实用，用不高的硬件成本即可实现，我很喜欢。至于raid5，则过去一直是高档服务器的专利，即使是在今天，你翻翻许多名牌服务器的价目表，在1－2万元的产品里也很难觅到raid5的身影，采用raid5可以兼顾raid0的速度、容量和raid1的安全性，是个听起来很完美的磁盘阵列方案。 硬件raid5组建： 最近又亲手给一个朋友组装了一台采用双核心P4 820D处理器的8硬盘的1U机架式存储型服务器，在组装过程中，分别组建了硬件Raid5和软件Raid5的磁盘阵列，过程很值得玩味，现在写出详细的设置过程，以期抛砖引玉，给大家带来更多一点启发。 首先将服务器组装好，然后给硬盘插上SATA的数据线，插入主板上的四个SATA接口，用并口线连接好我的LG刻录机当光驱用，这个主板只提供了1个并口IDE接口用来接光驱正好，连上显示器、键盘、鼠标，开机测试，启动顺利，按DEL键进入bios。
精细化服务器增加硬盘实施方案 一、 Raid配置( 进机房操作) 1、停止服务器上的进程 用xsmgss用户登录, 执行httpd.sh stop 2、停数据库 ( oracle用户) /home/oracle/>sqlplus /nolog SQL> conn / as sysdba SQL> shutdown immediate SQL>exit 3、停数据库的监听 /home/oracle/>lsnrctl LSNRCTL> stop 4、停服务器插入硬盘 5、重启服务器 6、Raid配置过程 ( 1) 开机自检到阵列卡界面, 在阵列卡初始化完成之后, 会出现配置阵列的快 捷键, 如图示
( 2) 上面提示信息说明, 进入阵列卡的配置程序需要按 F8 进入阵列卡的配置程序。能够看到机器阵列卡的配置程序有4个初始选项: ●Create Logical Drive 创立阵列 ●View Logical Driver 查看阵列 ●Delete Logical Driver 删除阵列 ●Select as Boot Controller 将阵列卡设置为机器的第一个引导设备注意: 最后一个选项,将阵列卡设置为机器的第一个引导设备。这样设置后, 重新启动机器, 就会没有该选项。 注: 如果按F8键不能进入上面的阵列配置主页面而是进入此页面
用键盘方向键选择”Exit”, 按”Enter”进入 按”Enter”后服务器检测RAID卡, 这时一直按”F8”也会进入阵列配置页面
如图: ( 3) . 选择"Select as Boot Controller",出现红色的警告信息。选择此选项, 服务器的第一个引导设备是阵列卡(SmartArray 642),按"F8"进行确认。
服务器Raid教程：全程图解手RAID.. 把手教你如何做
没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！

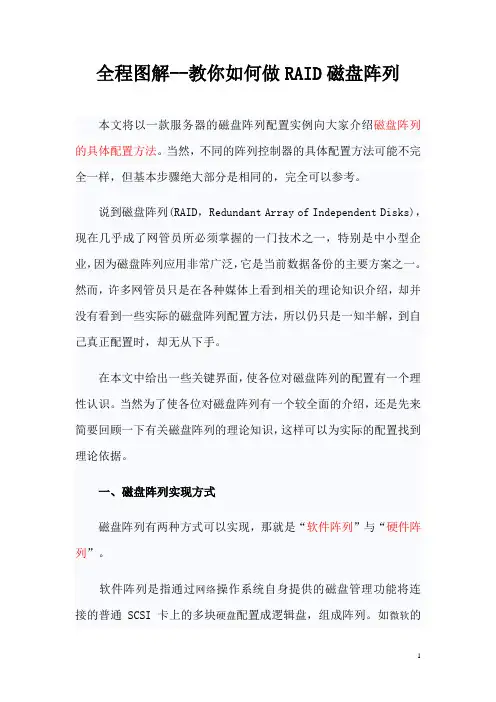

其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大 家介绍磁盘阵列的具体配置方法。当然，不同的阵列控制器的具体配置方法可能不完 全一样，但基本步骤绝大部分是相同的，完全可以参考。 说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识 介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵 列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面 的介还是先来简要回顾一下有关磁盘阵列 的理论绍，
知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式
磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供 的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetV oll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵 列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的．
服务器磁盘阵列详细图解 RAID 0 RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。如图1所 示: 从理论上讲，三块硬盘的并行操作使同一时间内磁盘读写速度提升了3倍。但由于总线带宽等多种因素的影响，实际的提升速率肯定会低于理论值，大量数据并行传输与串行传输比较，提速效果显著显然毋庸置疑。 RAID 0的缺点是不提供数据冗余，因此一旦用户数据损坏，损坏的数据将无法得到恢复。 RAID 0具有的特点，使其特别适用于对性能要求较高，而对数据安全不太在乎的领域，如图形工作站等。对于个人用户，RAID 0也是提高硬盘存储性能的绝佳选择。 容错性：没有冗余类型：没有 热备盘选项：没有读性能：高 随机写性能：高连续写性能：高 需要的磁盘数：一个或多个 可用容量：总的磁盘的容量 典型应用：无故障的迅速读写，要求安全性不高，如图形工作站等。 RAID 1 RAID 1又称为Mirror或Mirroring，它的宗旨是最大限度的保证用户数据的可用性和可修复性。 RAID 1的操作方式是把用户写入硬盘的数据百分之百地自动复制到另外一个硬盘上。当读取数据时，系统先从RAID 0的源盘读取数据，如果读取数据成功，则系统不去管备份
盘上的数据;如果读取源盘数据失败，则系统自动转而读取备份盘上的数据，不会造成用户工作任务的中断。当然，我们应当及时地更换损坏的硬盘并利用备份数据重新建立Mirror，避免备份盘在发生损坏时，造成不可挽回的数据损失。 由于对存储的数据进行百分之百的备份，在所有RAID级别中，RAID 1提供最高的数据安全保障。同样，由于数据的百分之百备份，备份数据占了总存储空间的一半，因而，Mirror 的磁盘空间利用率低，存储成本高。 Mirror虽不能提高存储性能，但由于其具有的高数据安全性，使其尤其适用于存放重要数据，如服务器和数据库存储等领域。 容错性：有冗余类型：复制 热备盘选项：有读性能：低 随机写性能：低连续写性能：低 需要的磁盘数：只需2个或2*N个 可用容量：只能用磁盘容量的50% 典型应用：随机数据写入，要求安全性高，如服务器、数据库存储领域。 RAID 0+1 RAID 0+1:正如其名字一样RAID 0+1是RAID 0和RAID 1的组合形式，也称为RAID 10。以四个磁盘组成的RAID 0+1为例，其数据存储方式如图所示:RAID 0+1是存储性能和数据安全兼顾的方案。它在提供与RAID 1一样的数据安全保障的同时，也提供了与RAID 0近似的存储性能。 由于RAID 0+1也通过数据的100%备份提供数据安全保障，因此RAID 0+1的磁盘空间利用率与RAID 1相同，存储成本高。
硬盘希捷500g单碟*2 因为板子不一样，进入和设置的方法有所区别，下面以我的P55A-UD3R为例,intel板子设置基本相同： 首先在电源开启后B I O S在进行P O S T时，按下
DELL服务器RAID配置教程 在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图 名称解释： Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组 VD(Virtual?Disk)：?虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VD PD(Physical?Disk)：?物理磁盘 HS：Hot?Spare?热备 Mgmt：管理 【一】创建逻辑磁盘 1、按照屏幕下方的虚拟磁盘管理器提示，在VD?Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单 2、在虚拟磁盘创建窗口，按回车键选择”Create?New?VD”创建新虚拟磁盘 3、在RAID?Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。 选择不同的级别，选项会有所差别。选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。 4、确认RAID级别以后，按向下方向键，将光标移至Physical?Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic?Settings 的VD?Size中可以显示这个RAID的默认容量信息。有X标志为选中的硬盘。 选择完硬盘后按Tab键，可以将光标移至VD?Size栏，VD?Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD?Mgmt创建（可以参考第13步，会有详细说明）。VD?Name根据需要设置，也可为空。 注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=6 5、修改高级设置，选择完VD?Size后，可以按向下方向键，或者Tab键，将光标移至Advanced?Settings 处，按空格键开启（禁用）高级设置。如果开启后（红框处有X标志为开启），可以修改Stripe?Element?Size 大小，以及阵列的Read?Policy与Write?Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。 高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。 6、上述的配置确认完成后，按Tab键，将光标移至OK处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。按回车确认即可继续。 7、配置完成后，会返回至VD?Mgmt主界面，将光标移至图中Virtual?Disk?0处，按回车。
