服务器Raid教程全程图解手把手教你如何做服务器RAID教程全程图解：手把手教你如何做RAID（Redundant Array of Independent Disks）是一种利用多个硬盘并行工作以提升性能、容错性和可靠性的技术。
本教程将手把手教你如何在服务器上配置RAID。
在开始之前，请确保你已经准备好适量的硬盘和一个支持RAID的服务器。
第一步：了解RAID级别在开始配置RAID之前，我们需要先了解不同的RAID级别，以便选择适合你需求的级别。
常见的RAID级别有RAID 0、RAID 1、RAID 5、RAID 6和RAID 10。
下面将简要介绍每个级别的特点：1. RAID 0：数据分散存储在多个硬盘上，提升读写速度，但没有容错能力。
2. RAID 1：镜像技术，数据同时写入两个硬盘，提供备份和冗余功能。
3. RAID 5：数据存储在多个硬盘上，并通过奇偶校验提供容错能力。
4. RAID 6：类似RAID 5，但提供更高的容错能力，可以同时容忍两个硬盘的故障。
5. RAID 10：将RAID 1和RAID 0相结合，提供更好的性能和容错能力。
选择适合你需求的RAID级别后，我们可以继续配置RAID。
第二步：进入服务器BIOS首先，启动服务器，并按照显示屏上的提示进入BIOS设置。
具体的按键可能因服务器品牌或型号而异，一般是F2或DEL键。
进入BIOS后，找到“存储”或“SATA配置”等选项，然后进入硬盘配置界面。
第三步：创建RAID阵列在硬盘配置界面，我们可以看到已连接的硬盘列表。
根据你的需求和选择的RAID级别，选择要使用的硬盘，然后选择“创建RAID阵列”或类似选项。
第四步：配置RAID级别和参数在创建阵列的界面，选择你所需的RAID级别，并根据提示设置其他参数，如RAID名称、阵列大小等。
一些服务器还提供高级选项，如缓存策略和读写速度设置，你可以根据需要进行调整。
第五步：保存和退出完成RAID配置后，保存设置并退出BIOS界面。
Raid教程：全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
做RAID的详细步骤加图文（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）开机自检过程中出现ctrl+c提示，按ctrl+c进入1、在SAS1064E上回车进入如下菜单●RAID Properties ：创建、管理阵列●SAS Topology ：查看物理磁盘及RAID配置信息●Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）2、选择RAID Properties，出现3个选项（如果已经配置了RAID，会出现4个选项，请参阅“其他操作说明1”）：●create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME V olume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化3、选择create IM V olume，出现如下create new array--SAS1064E的菜单：光标移动到第一块盘，RAID DISK下方[NO]，（配置raid前为No），按空格/减号，弹出一个菜单：●M 保留数据，并迁移到新建的RAID1● D 删除数据，创建一个全新的RAID1选择M，之后返回上级菜单，RAID DISK状态变为Yes4、接着光标移动到第二块盘，RAID DISK下方[NO]，按空格/减号，使其RAID DISK状态变为Yes5、按C，创建阵列6、选Save changes then exit this menu。
退出RAID1的配置，同步会自动在后台开始执行。
其他操作说明：1、配置过RAID之后，进入RAID Properties会多出一行选择：View Existing Array：●View Existing Array: 查看已有阵列●Create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化选择View Existing Array--〉Manage Array（这里可以看到同步进度）出现如下菜单：●Manage Hot Spare：配置热备盘●Synchronize Array （Y：开始同步，N：放弃同步）●Activate Array ：激活阵列●Delete Array ：删除阵列2、主菜单：Adpater Properties--SAS1064E描述RAID Properties ：创建、管理阵列SAS Topology：查看物理磁盘及RAID配置信息Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）3、tips：所有黄色菜单可选;白色的菜单不可选,如果选了就会出帮助信息。
全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
全程图解手把手教你做RAID(1)一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetV oll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。
阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。
二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。
目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。
RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。
全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达3 0%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块配置成逻辑盘，组成阵列。
如的Windows NT/2000Server/Server 2003和NetVoll的NetWare两种都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的。
Raid教程：全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel 的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

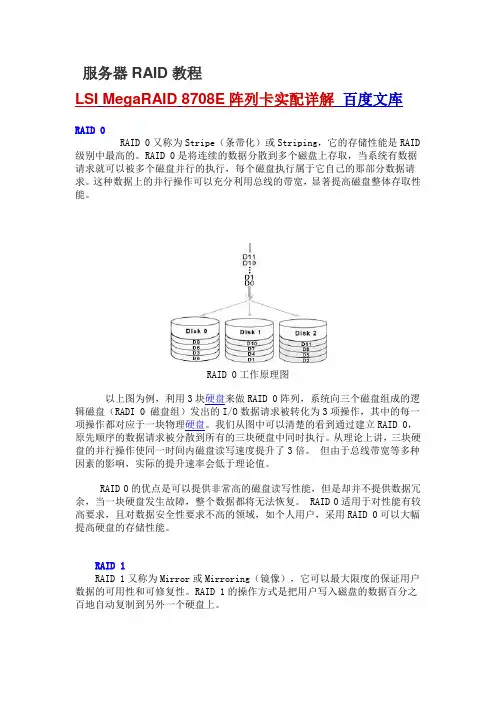

服务器RAID教程LSI MegaRAID8708E阵列卡实配详解_百度文库RAID 0RAID 0又称为Stripe（条带化）或Striping，它的存储性能是RAID级别中最高的。
RAID 0是将连续的数据分散到多个磁盘上存取，当系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。
这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。
RAID 0工作原理图以上图为例，利用3块硬盘来做RAID 0阵列，系统向三个磁盘组成的逻辑磁盘（RADI 0 磁盘组）发出的I/O数据请求被转化为3项操作，其中的每一项操作都对应于一块物理硬盘。
我们从图中可以清楚的看到通过建立RAID 0，原先顺序的数据请求被分散到所有的三块硬盘中同时执行。
从理论上讲，三块硬盘的并行操作使同一时间内磁盘读写速度提升了3倍。
但由于总线带宽等多种因素的影响，实际的提升速率会低于理论值。
RAID 0的优点是可以提供非常高的磁盘读写性能，但是却并不提供数据冗余，当一块硬盘发生故障，整个数据都将无法恢复。
RAID 0适用于对性能有较高要求，且对数据安全性要求不高的领域，如个人用户，采用RAID 0可以大幅提高硬盘的存储性能。
RAID 1RAID 1又称为Mirror或Mirroring（镜像），它可以最大限度的保证用户数据的可用性和可修复性。
RAID 1的操作方式是把用户写入磁盘的数据百分之百地自动复制到另外一个硬盘上。
RAID 1工作原理图以上图为例，当要进行数据读取时，系统先从RAID 0的源盘读取数据，如果可以成功读取，则系统不去访问备份盘上的数据，如果读取源盘失败，系统会自动转而读取备份盘上的数据。
由于对所存的数据进行百分之百的备份，因此在所有RAID级别中，RAID 1可以提供最高的数据安全性。
不过这样也会降低存储空间的利用率，存储的成本较高。
RAID 10RAID 10是利用以上所介绍过的RAID 0和RAID 1来实现的一种组合应用方式。
