模拟信号的调制方式

移动通信中的调制解调引言移动通信是一种无线通信技术，可以实现移动设备之间的语音、数据和图像传输。

在移动通信中，调制解调起着重要的作用。

调制解调是将数字信号转换为模拟信号，或将模拟信号转换为数字信号的过程。

调制的目的调制是为了适应信道传输的要求和提高信号的抗干扰能力。

由于信道通常是模拟的，而数字信号是离散的，在信道传输时需要将数字信号转换为模拟信号。

调制的目的是将数字信号转换为模拟信号，以便在信道输。

调制的分类调制可以分为模拟调制和数字调制两种类型。

模拟调制是将模拟信号调制为模拟载波进行传输，常见的模拟调制方式有调幅（AM）、调频（FM）和调相（PM）。

数字调制是将数字信号调制为数字载波进行传输，常见的数字调制方式有二进制振幅移键（ASK）、二进制频移键（FSK）和二进制相移键（PSK）。

解调的目的解调是将调制过的信号恢复为原始的数字信号。

在信道传输中，信号会受到噪声和干扰的影响，解调的目的是将接收到的调制信号恢复为原始的数字信号，以便进行后续的处理和分析。

解调的分类解调可以分为模拟解调和数字解调两种类型。

模拟解调是将模拟调制信号恢复为模拟载波，常见的模拟解调方式有包络检波、相干解调和同步解调。

数字解调是将数字调制信号恢复为数字信号，常见的数字解调方式有ASK解调、FSK解调和PSK解调。

调制解调技术在移动通信中的应用调制解调技术在移动通信中扮演着重要的角色。

在移动通信中，调制解调技术被广泛应用于无线传输系统中，如GSM、CDMA和LTE 等。

调制解调技术可以通过提高信号的抗干扰能力和提高传输效率，实现可靠和高效的无线通信。

移动通信中的调制解调是实现无线通信的关键技术之一。

调制是将数字信号转换为模拟信号的过程，解调是将调制信号恢复为原始的数字信号的过程。

调制解调技术在移动通信中有着广泛的应用，能够提高通信系统的效率和可靠性。

不断的技术创新和发展将进一步推动移动通信技术的进步和应用。

调制的方法调制是指在传输过程中在信号上叠加一定的高频信号，并将原始信号与高频信号混合在一起，以便在传输过程中减小信号的失真和传输损耗，从而更好地保持信号的完整性。

常见的调制方法有模拟调制和数字调制两种。

一、模拟调制：1.调幅（AM）调制：调幅是通过改变原始信号的振幅来调制的。

将原始信号与高频载波信号相乘，通过调制后的信号的振幅的变化来表示原始信号的信息。

2.调频（FM）调制：调频是通过改变原始信号的频率来调制的。

将原始信号与高频载波信号的频率相加，通过调制后的信号的频率的变化来表示原始信号的信息。

3.调相（PM）调制：调相是通过改变原始信号相位的变化来调制的。

将原始信号与高频载波信号相乘，通过调制后的信号的相位的变化来表示原始信号的信息。

二、数字调制：1.脉冲调制（PCM）：将连续的模拟信号转换成离散的数字信号。

将连续的模拟信号按照一定的采样频率进行采样，将采样值转化为离散的数字码，再将数字码用脉冲串表示。

2.频移键控（FSK）调制：将数字信号的0和1分别对应于两个不同频率的载波信号，通过改变载波信号的频率来表示数字信号的信息。

3.相位移键控（PSK）调制：将数字信号的0和1分别对应于两个不同的相位状态，通过改变相位状态来表示数字信号的信息。

4.正交调幅（QAM）调制：将数字信号的0和1分别对应于两个不同的相位和两个不同的幅度，通过改变相位和幅度的组合来表示数字信号的信息。

总结来说，调制的方法很多，根据需要选择合适的调制方式。

模拟调制适用于模拟信号的传输，数字调制适用于数字信号的传输。

调制可以提高信号的传输质量和传输距离，并且可以提高信号的抗干扰能力，保证信号的准确传输。

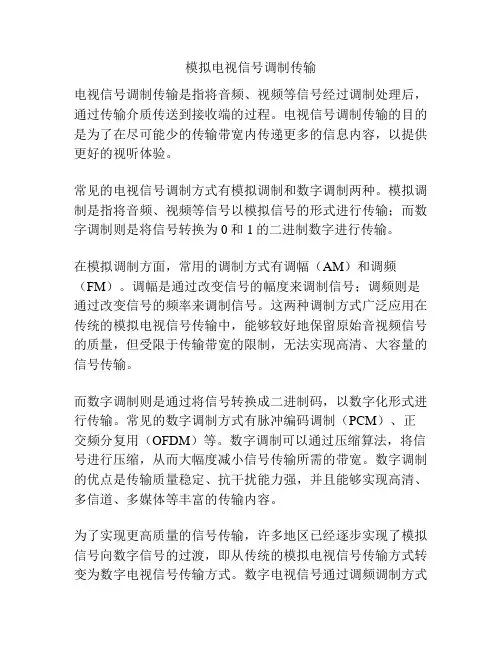

模拟电视信号调制传输电视信号调制传输是指将音频、视频等信号经过调制处理后，通过传输介质传送到接收端的过程。

电视信号调制传输的目的是为了在尽可能少的传输带宽内传递更多的信息内容，以提供更好的视听体验。

常见的电视信号调制方式有模拟调制和数字调制两种。

模拟调制是指将音频、视频等信号以模拟信号的形式进行传输；而数字调制则是将信号转换为0和1的二进制数字进行传输。

在模拟调制方面，常用的调制方式有调幅（AM）和调频（FM）。

调幅是通过改变信号的幅度来调制信号；调频则是通过改变信号的频率来调制信号。

这两种调制方式广泛应用在传统的模拟电视信号传输中，能够较好地保留原始音视频信号的质量，但受限于传输带宽的限制，无法实现高清、大容量的信号传输。

而数字调制则是通过将信号转换成二进制码，以数字化形式进行传输。

常见的数字调制方式有脉冲编码调制（PCM）、正交频分复用（OFDM）等。

数字调制可以通过压缩算法，将信号进行压缩，从而大幅度减小信号传输所需的带宽。

数字调制的优点是传输质量稳定、抗干扰能力强，并且能够实现高清、多信道、多媒体等丰富的传输内容。

为了实现更高质量的信号传输，许多地区已经逐步实现了模拟信号向数字信号的过渡，即从传统的模拟电视信号传输方式转变为数字电视信号传输方式。

数字电视信号通过调频调制方式传输，能够提供更高质量的音频和视频信号。

同时，数字电视信号还支持互动功能，例如通过机顶盒实现点播、回看等功能，提供更多样化的用户体验。

总而言之，电视信号调制传输方式的发展经历了从模拟调制到数字调制的转变。

数字调制通过压缩算法和多路复用技术实现了更高质量、大容量的信号传输。

未来，随着科技的不断进步，电视信号调制传输方式还将持续演进，为用户提供更好的视听体验。

随着科技的不断进步，电视信号调制传输方式也在不断演进，以满足用户对于高清、立体声音、互动性和更丰富媒体内容的需求。

下面将进一步探讨数字调制和相关技术在电视信号传输中的应用，并对未来发展进行展望。

模拟调制系统~幅度调制（⼀）⼀、信号的调制在通信系统中，信源输出的是由原始信息变换成的电信号，这种信号通常具有较宽的频谱，并且在频谱的低端分布较⼤的能量，称为基带信号。

但是多数信道是低频端受限的，⽆法长距离传输低频信号。

因此在传输过程中需要将基带信号所蕴含的信息转载到⾼频载波上，这⼀过程叫做信号的调制。

⽽在接收端将接收到的信号进⾏解调，以获取传递的信息。

⼆、调制定理我们知道⼀个余弦函数的傅⾥叶变换为\cos(w_0t)<\frac{Fourier}{}>\pi [δ(w+w_0)+δ(w-w_0)]那么⼀个信号m(t)与之相乘，其结果的傅式变换为\pi [M(w+w_0)+M(w-w_0)]，它所表⽰的物理含义就是是信号m(t)的幅度谱M（\omega）分别向⾼频和低频搬移\omega_0。

我们将信号m(t)看作信源所产⽣的最⾼频率为\omega_m低频宽带信号，要使其能够在信道上传输，就可以乘以⼀个频率⾼到⾜以匹配信道的余弦信号（即⾼频载波），使其所包含的频谱信息都搬移⾄[\omega_0-\omega_m,\omega_0+\omega_m]的位置，这就是调制定理。

调制的过程实质是完成信息的转载。

三、希尔伯特变换在信号处理领域中，⼀个实信号的希尔伯特变换(Hilbert transform)是将其通过⼀个冲激响应为h(t)=\frac{1}{\pi t}的系统所得到的输出信号。

该系统的频率响应为H(j\omega)=-sgn(\omega)。

这种变换所表⽰的物理含义为信号正频域的部分相移-\frac{\pi}{2}，信号负频域的部分相移\frac{\pi}{2}。

欧拉公式e^{j\omega_0t}=cos(\omega_0t)+jsin(\omega_0t)中我们可以将cos(\omega_0t)与sin(\omega_0t)看作⼀对希尔伯特变换，⽽任⼀实信号x(t)均可表⽰为⼀系列e^{j\omega_0t}的线性组合，那么x(t)与其希尔伯特变换也可以通过这种⽅式扩展成⼀个复信号，⽅便信号的处理。

AM（Amplitude Modulation）
调幅。

是利用载波的振幅强度传送信息的调制方式。

AM调制的电波比FM调制的电波所占用频率宽度更窄，可以在有限的频率宽度内传送更多信息之外，还有发送和接受电路的构造更简单的优势。

在空气中传送效率高、频率在100kHz以上的电波被作为载波使用。

具体的应用实例有AM广播和航空无线电、模拟电视信号等。

FM（Frequency Modulation）
调频。

是利用载波的频率变化传送信息的调制方式。

特点是能够传送高品质的声音，有抗噪声干扰较强等优点。

另一方面，又占频率宽度较宽的缺点。

此外，FM调制的电波受
到干扰的话，会产生强度很弱的破碎波。

使用在FM
PM（Phase Modulation）
相位调制。

是利用载波的相位变化传送信息的调制方式。

与FM调制相比有发送接受的电路比较复杂的缺点。

除此之外，在同样噪声下与FM调制相比相位调制的传送效率更高，但是单位频带的传送效率较低。

因此模拟的相位调制中不常被使用，但是在数字调制领域以以PSK（Phase Shift Keying）为名被广泛采用。

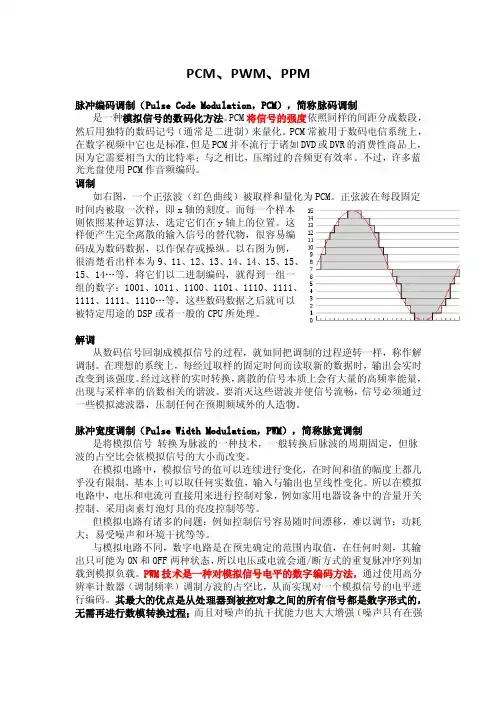

PCM、PWM、PPM脉冲编码调制（Pulse Code Modulation，PCM），简称脉码调制是一种模拟信号的数码化方法。

PCM将信号的强度依照同样的间距分成数段，然后用独特的数码记号（通常是二进制）来量化。

PCM常被用于数码电信系统上，在数字视频中它也是标准，但是PCM并不流行于诸如DVD或DVR的消费性商品上，因为它需要相当大的比特率；与之相比，压缩过的音频更有效率。

不过，许多蓝光光盘使用PCM作音频编码。

调制如右图，一个正弦波（红色曲线）被取样和量化为PCM。

正弦波在每段固定时间内被取一次样，即x轴的刻度。

而每一个样本则依照某种运算法，选定它们在y轴上的位置。

这样便产生完全离散的输入信号的替代物，很容易编码成为数码数据，以作保存或操纵。

以右图为例，很清楚看出样本为9、11、12、13、14、14、15、15、15、14…等，将它们以二进制编码，就得到一组一组的数字：1001、1011、1100、1101、1110、1111、1111、1111、1110…等，这些数码数据之后就可以被特定用途的DSP或者一般的CPU所处理。

解调从数码信号回制成模拟信号的过程，就如同把调制的过程逆转一样，称作解调制。

在理想的系统上，每经过取样的固定时间而读取新的数据时，输出会实时改变到该强度。

经过这样的实时转换，离散的信号本质上会有大量的高频率能量，出现与采样率的倍数相关的谐波。

要消灭这些谐波并使信号流畅，信号必须通过一些模拟滤波器，压制任何在预期频域外的人造物。

脉冲宽度调制（Pulse Width Modulation，PWM），简称脉宽调制是将模拟信号转换为脉波的一种技术，一般转换后脉波的周期固定，但脉波的占空比会依模拟信号的大小而改变。

在模拟电路中，模拟信号的值可以连续进行变化，在时间和值的幅度上都几乎没有限制，基本上可以取任何实数值，输入与输出也呈线性变化。

所以在模拟电路中，电压和电流可直接用来进行控制对象，例如家用电器设备中的音量开关控制、采用卤素灯泡灯具的亮度控制等等。

调制的方法有哪些调制是将基带信号转换为载波信号的过程，用于在信号传输中实现信息的传递、处理和复用。

调制方法根据其实现原理和特点可以分为模拟调制和数字调制两大类。

一、模拟调制方法：1. 幅度调制（AM）：在幅度调制中，基带信号的幅度被线性地调制到一个高频载波上。

AM调制有广播中常用的调幅（AM）、单边带调幅（DSB-AM）和双边带调幅（SSB-AM）等形式。

2. 频率调制（FM）：频率调制是根据基带信号的频率变化来调制载波的频率。

常见的频率调制有调频（FM）和调频幅度（F3E）等形式。

3. 相位调制（PM）：相位调制是通过改变基带信号的相位来调制载波信号。

相位调制常见的形式有调相（PM）和二元相移键控（PSK）等。

4. 同步调制：同步调制是将两路基带信号分别与两个正交载波相乘并相加，通过同步解调器重新分离得到原始信号。

同步调制有正交调幅（QAM）和正交频分复用（OFDM）等。

5. 极化调制：极化调制是通过改变电磁波的振动方向来传送信息的一种调制方法。

极化调制有线性极化调制和圆极化调制等。

二、数字调制方法：1. 脉冲调制：脉冲调制是通过脉冲序列的变化来表示数字信息的一种调制方法。

脉冲调制主要分为脉冲幅度调制（PAM）、脉冲宽度调制（PWM）、脉冲位置调制（PPM）等形式。

2. 正交振幅调制（QAM）：正交振幅调制是将数字信息分别作用于正交的两个正弦波上，形成多个振幅和相位不同的调制符号，并将其调制到载波上。

3. 正交频分复用（OFDM）：正交频分复用是一种把高速数字信号分割成多个低速子信号的技术，各子信号采用频率调制或相位调制方法来传输，提高了频谱利用率和抗干扰性能。

4. 编码调制：编码调制是通过将数字信息编码为调制符号来传输数据的一种调制方法。

常见的编码调制有相位偏移键控（PSK）、四相移键控（QPSK）等。

除了以上主要的调制方法外，还有一些特殊的调制方法，如色光调制、多级调制、瞬时频率调制等，它们在特定领域和应用中有着特殊的作用。

双边带调制与解调讲解
双边带调制（Double SideBand Modulation，简称DSB）是一
种基本的模拟调制方法，其原理是将模拟信号的频谱移频后，再通过调制信号的幅度来实现。

具体来说，将模拟信号通过带通滤波器处理后，将其频谱平移至基带以下（相当于将负频率部份平移到正频率部份，如图所示）。

然后将平移后的信号与载波进行调制，得到DSB信号。

DSB信号既包含了原始信号的全部信息，也包含了载波信号
的高频部分。

为了解调出原始信号，需要将DSB信号进行解调。

解调方法有两种：同相解调和异相解调。

同相解调原理是将DSB信号乘上一个相同频率、相位不同的
参考信号，然后通过低通滤波器进行滤波，得到原始信号。

异相解调原理是将DSB信号乘上一个相同频率、相位相反的
参考信号，然后通过低通滤波器进行滤波，得到原始信号的镜像。

再通过一倍频电路将镜像信号翻转，得到原始信号。

总之，双边带调制与解调是模拟调制中最基本、最常用的调制方法之一。
