市政路基压实度的检测方法概述引言：路面压力在很大程度上是直接作用于路基上的，因此对路基进行压实是道路工程施工的重点之一。
只有路基压实度达到既定标准，道路才能在使用中安全地承受来自地面的压力。
而市政道路的路基建设原料大多是土或石料，路基不但要承受路面行车的压力，更需要承受来自于自身的压力，这无疑对道路建设带来了更多的压力。
一、现场检测路基压实度的方法1、灌砂法目前使用最广泛的路基压实度检测方法就是灌砂法，它是利用均匀颗粒的砂子来置换待测洞的体积，基本所有的土质或路面材料的密度都可以用这种方法进行测试。
虽然灌砂法的使用比较广泛，但它也有明显的缺点。
用灌砂法进行测试时，必须携带大量砂，而且测试的过程中砂需要不断地称量，以确保测试结果的精确性。
灌砂法使用时应当特别注意一下几个细节：第一，称取砂必须要规范，当砂需要二次使用时，必须对其进行烘干；第二，每换一次量砂，必须要确定砂的堆积密度；第三，测量的地表一定要处理得平整光滑；第四，试坑周壁要笔直；第五，检测厚度应该取整个碾压层的厚度。
2、环刀法最為传统的测量现场密度的方法之一，环刀法的应用也是比较广泛的。
环刀的容积一般为二百立方厘米，高度在五厘米左右。
环刀法所测的环刀内密度大多是深度范围内的平均密度，而不是整个碾压层的平均密度。
若用环刀法测量现场密度，应使所测结果能代表整个碾压层的平均密度。
因此，使用环刀法时，同样需要注意几点：第一，使用时注意环刀的标号，合理选取合适规格的环刀；第二，环刀法测量的测点要同时具有随机性和相对代表性测点的土地性质应该与送样土相对一致。
3、落锤频谱式快速测定仪法落锤频谱式快速测定仪的工作原理是利用落锤的冲击使土体产生反弹力通过相关传感器测出土体不测含水量的响应值，并加以分析，得出路基的压实度。
测试人员在碾压的路基测试面上让落锤自由下落，接触地面的瞬间，测试表面会产生反弹力，路基压实度越高，则反弹力越大。
落锤频谱式快速测定仪法测试路基压实度不用挖坑，并且相关仪体积较小，携带方便。
《路基路面试验检测》试题填空题1、建设项目工程质量等级分为（）、（）、和（）三级.2、土方路基的实测项目有( ）、（）、（ )、（）和中线偏位、宽度、横坡、边坡等8项。
3、“评定标准"规定，高速公路和一级公路沥青混凝土面层平整度应采用( ）方法检测，二级公路也可采用( )方法检测.4、路基路面压实度检测方法有( ）、（）、( ）、( ）和（ )等。
5、实测项目一般按合格率计分，但是对于( )、（）、( ）、( ）以及水泥混凝土抗压强度和抗折强度应采用数理统计方法进行评定计分。
6、高速公路沥青面层一般分几层铺筑，因此,应按( ）厚度和( ）厚度分别检查与评定.一、单项选择题1、公路工程质量检验评分以（）为评定单元。
A、分部工程B、分项工程C、单位工程D、单项工程2、硬化后的水泥混凝土路面强度测试方法是（）。
A、无侧限抗压强度试验B、立方体抗压强度试验C、小梁抗弯拉强度试验D、劈裂抗拉强度试验3、某单位工程质量等级评定中，其所属全部分部工程合格,加权平均分为88分，所含主要分部工程90%达到优良，则该单位工程质量等级评定为（).A、优良B、合格C、不合格D、资料不全无法确定4、下列检测项目中不属于级配碎(砾)石基层和底基层的检测项目是（）。
A、压实度B、弯沉C、平整度D、厚度5、根据数字修约规则，当23。
5和24。
5修约至“个”数位时，分别为（）.A、24，24B、23,24C、23,24D、24，256、对于天然砂砾室内确定其最大干密度较适宜方法为（）.A、重型击实法B、轻型击实法C、灌砂法D、表面振动压实仪法7、在竣工验收时，对于沥青混凝土面层压实度合适的检测方法为( ）。
A、灌砂法B、核子密度仪法C、环刀法D、钻芯法8、用环刀法检测压实度时，如环刀打入深度较浅，则检测结果会（）。
A、偏大B、准确C、偏小D、偏大偏小无规律9、用核子密度仪测定二灰碎石压实度时，应用（）检测结果进行标定。
城市道路沥青路面质量指标及检测要点分析摘要：针对影响城市道路沥青路面质量的平整度、压实度、抗滑性能等主要指标进行了介绍，阐述了各种指标的检测方法及检测要点，并分析了检测过程的影响因素，以期指导实践。
关键词：城市道路，沥青路面，检测要点，抗滑性能1 平整度1．1 检测原理车辆在城市道路上行驶时，平整度能直接反映城市道路的整体效果，是体现路面使用品质与行车舒适性的最直接的外观质量指标。
因此，各施工、监理单位，包括工程指挥部均很重视此指标。
现在省内普遍采用西安公路研究所生产的连续式平整度仪进行平整度指标检测，其检测原理如下：前、后两轴轴距为3 m，每隔10 cm侧轮上的位移感应器便测量出前、后两轴所形成的3 m长直尺平面与路面的间隙量，或称为路面凹凸偏差位移值，在一定长段落(根据交通部规范一般取100 m)内对所测间隙量进行统计，计算其标准偏差，即是路面的平整度。
简而言之，连续式平整度仪就相当于一动态的3 m直尺，但其与3 m直尺有一最大的区别：3 m直尺测量的是最大间隙，能反映出很小范围内路面平整度情况，而连续式平整度仪反映的是整个沥青路面的均匀情况。
1．2检测要点在实际检测平整度时，应注意以下因素对检测结果的影响：1)牵引速度。
小测轮自重较小，如速度过快，测轮因颠簸而产生跳跃现象，所采集的位移量便失真，造成所测平整度指标偏大。
根据我市几条新建道路的路面平整度检测的经验，牵引速度宜取5 km／h左右，另外牵引车辆速度要均匀，如速度不均匀亦会造成小测轮产牛颠簸现象。
2)牵引架的连接。
牵引架与汽车的连接处应采用柔性连接，可采用尼龙绳绑扎，应使牵引架与汽车间有缓冲距离，避免因汽车速度的微小变化对牵引架产生冲击，从而影响检测结果。
3)对所测路面的处理。
因平整度指标在沥青路面质量中所占分量较重，一半在检测前和检测时，施工单位会对路面做一些处理．比如在检测车前用压路机再压一遍等。
由于连续式平整度仪测鼍的是间隙量(位移量)，压路机会将一些微凸出路面的小石子暂时压入路面中，其对SMA路面的检测影响尤为明显，但是这样似乎对反映沥青路面的真实情况有一定影响。
道路工程试验及送检方案一、试验目的道路工程试验及送检方案是为了确保道路工程施工质量和安全，保障道路使用者的利益，规范工程建设过程，提高工程质量和安全性。
通过开展相关试验及送检工作，可以及时发现施工质量问题，提供相关数据支持，为工程建设提供保障。
二、试验范围1. 道路基础土工程试验包括原地基处理试验、土工织物试验、土工柱试验等；2. 道路路面材料试验包括沥青混合料试验、水泥混凝土试验、碎石料试验等；3. 道路施工质量检测包括路面平整度检测、厚度平整度检测、边坡坡度检测等；4. 道路交通设施试验包括标线反光度试验、交通信号灯试验、路灯照度试验等。
三、试验方法1. 道路基础土工程试验a. 原地基处理试验采用现场取样，进行原地基处理试验，包括取样、处理、试验等过程。
试验项目包括土壤颗粒分析、含水量测定、压实度试验等内容。
试验方法采用国家标准《土工试验方法标准》GB/T50123-2019的相关规定；b. 土工织物试验采用现场取样，进行土工织物试验，包括取样、试验等过程。
试验项目包括牵引性能试验、抗拉性能试验等内容。
试验方法采用国家标准《土工织物土工膜试验方法标准》GB/T18173-2000的相关规定；c. 土工柱试验采用现场取样，进行土工柱试验，试验项目包括抗拉性能试验、抗压性能试验等内容。
试验方法采用国家标准《土工柱土工墙试验方法标准》GB/T18173-2000的相关规定；2. 道路路面材料试验a. 沥青混合料试验采用现场取样，进行沥青混合料试验。
试验项目包括沥青含量测试、骨料含量测试、抗压强度测试等内容。
试验方法采用国家标准《沥青混合料物理试验方法标准》JTG F40-2004的相关规定；b. 水泥混凝土试验采用现场取样，进行水泥混凝土试验。
试验项目包括坍落度测试、抗压强度测试、抗渗性能测试等内容。
试验方法采用国家标准《水泥混凝土工程用混凝土试验方法标准》GB/T50081-2002的相关规定；c. 碎石料试验采用现场取样，进行碎石料试验。

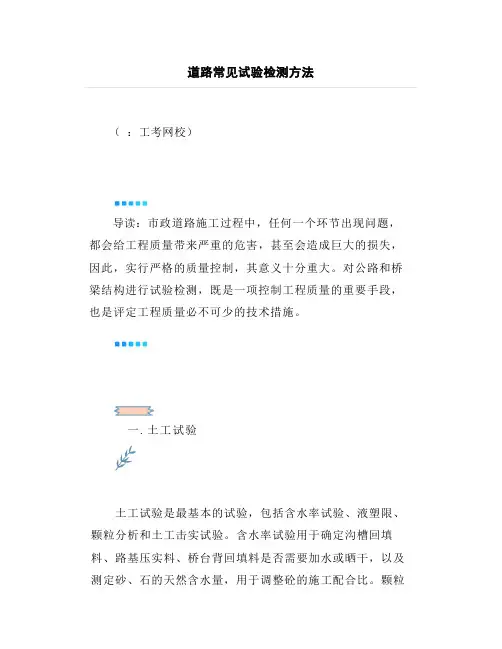

道路常见试验检测方法（：工考网校）导读：市政道路施工过程中，任何一个环节出现问题，都会给工程质量带来严重的危害，甚至会造成巨大的损失，因此，实行严格的质量控制，其意义十分重大。
对公路和桥梁结构进行试验检测，既是一项控制工程质量的重要手段，也是评定工程质量必不可少的技术措施。
一.土工试验土工试验是最基本的试验，包括含水率试验、液塑限、颗粒分析和土工击实试验。
含水率试验用于确定沟槽回填料、路基压实料、桥台背回填料是否需要加水或晒干，以及测定砂、石的天然含水量，用于调整砼的施工配合比。
颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数的方法借以明了颗粒大小分布情况，供土的分类及概略判断土的工程性质及选料之用。
前期的土石方填筑、路基换填、沟槽回填，后期的级配碎石层、水稳层、沥青面层等均须做土工击实试验，土工击实试验将为压实度检测提供最大干密度值。
土工击实试验检测频率为每5000m3一组，取具有代表性的扰动土50kg，随工程进度及时取样送检。
二.压实度检测压实度指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。
压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。
对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。
压实度现场试验主要采用灌砂法和环刀法，灌砂法主要用于砂砾石、水泥稳定碎石等粗颗粒材料，环刀法主要用于素土等材料。
三.弯沉检测土基的强度可用若干指标来表达（如抗剪强度、CBR 值、回弹模量等）。
我国是以路表设计弯沉值作为路面整体强度的设计控制指标，弯沉是荷载对路基路面作用前后，路基路面发生变形的大小，用1/100毫米作计算单位。
计算弯沉值表示的是，在某一路段，按20米的间距，用一定轴载的车辆（一般用后轴6吨或10吨车辆）对路基路面作用前后，产生的残余变形量的加权平均值。
路面工程质量检测方案模板一、背景介绍路面工程是指在交通运输基础设施建设中铺设在车辆行驶道路上的工程，是保障交通运输安全和畅通的重要基础设施。
在路面工程建设过程中，为了保证施工质量和工程的使用寿命，需要对路面工程进行质量检测。
本方案旨在制定一套完整的路面工程质量检测方案，以保证路面工程建设质量和安全。
二、路面工程质量检测内容1. 路面材料检测- 沥青材料试验：包括沥青质量、黏度、软化点等试验。
- 石料材料试验：包括石料质量、抗压强度、磨损损失等试验。
2. 路面结构检测- 路面平整度检测：通过利用激光高程仪和平滑度仪等设备进行路面平整度检测，以确保路面平整度符合要求。
- 路面密实度检测：通过核密度仪等设备进行路面密实度检测，以保证路面的密实度符合要求。
3. 路面功能检测- 路面抗滑性检测：使用摩擦仪等设备进行路面抗滑性检测，以确保路面具有良好的抗滑性能。
- 路面声级检测：使用声级计等设备进行路面声级检测，以保证路面的噪音水平符合要求。
4. 路面环境检测- 路面排水性检测：使用排水性试验仪等设备进行路面排水性检测，以保证路面具有良好的排水性能。
- 路面耐久性检测：通过使用路用沥青混合料抗裂试验仪等设备进行路面耐久性检测，以确保路面具有良好的耐久性。
三、路面工程质量检测流程1. 路面材料检测流程(1) 采集沥青、石料等材料样本。
(2) 进行沥青、石料等材料试验，记录试验结果。
(3) 对试验结果进行评估，判定是否符合设计要求。
2. 路面结构检测流程(1) 使用激光高程仪和平滑度仪等设备，进行路面平整度检测。
(2) 使用核密度仪等设备，进行路面密实度检测。
(3) 对检测结果进行评估，判定是否符合设计要求。
3. 路面功能检测流程(1) 使用摩擦仪进行路面抗滑性检测。
(2) 使用声级计进行路面声级检测。
(3) 对检测结果进行评估，判定是否符合设计要求。
4. 路面环境检测流程(1) 使用排水性试验仪进行路面排水性检测。
1 我国公路工程中现行的平整度评价指标我国现行的《公路路基路面现场测试规程》(JTJ059—95)规定了3个测量平整度的试验方法和相应的平整度评价指标：① 3m直尺测定平整度试验方法。
平整度评价指标是最大间隙(h)；②连续式平整度仪测定平整度试验方法，平整度评价指标是标准差(σ)；③车载式颠簸累积仪测定平整度试验方法，整度评价指标是单向位移累积值(VBI)。
随着我国公路路网的建设，对公路的质量标准提出了越来越高的要求。
199 8年交通部对原有的《公路工程质量检验评定标准》(JTJ 071—94)进行了修改，颁布了新的《公路工程质量检验评定标准》（JTJ 071—98)。
并于1999年7月1日正式实施。
新标准规定了3个平整度评价指标，最大间隙h，标准差σ。
网际平整度指数IRI(International Roughness Index) 并对高速公路、一级公路、其它等级公路的路基、基层、面层规定了相应的平整度评价指标。
现行新标准与旧标准相比具有以下特点：⑴采用了国际平整度指数IRI。
IRI是世行组织召集世界各国专家学者，考虑了公路路面的长波模型、短波模型、台阶模型以及专家模型等向世界各国推荐的评价指标，从技术上讲比较全面、合理。
(2) 现行新标准在高速公路、一级公路面层的平整度评价指标中只规定了标准差σ和国际平整度指数IRI,剔除了最大间隙h，从而保证了对完工的高速公路、一级公路面层平整度的科学评定。
（3）σ是表征平整度性能最具有实际意义和理论意义的统计型指标，但其在较高行车速度下的再现性差，因此利用在较高行车速度下测得的IRI值来评价平整度性能具有重要的现实意义。
为了具有可比性，新标准中对高速公路和一级公路规定了IRI和σ两项指标作为平整度评价指标，并给出了两者关系的近似表达式σ=0.6IRI。
2 平整度评价指标间的相关关系世界银行在20世纪80年代初组织世界：有关专家采用各国测定平整度的主要仪器进行了测试，于1986年提出IRI的定义：模拟标准车在80 km／h速度条件下，车身悬架的总位移(单位为km)与行驶距离(单位为km)之比。
高等级公路路面平整度的检测方法
善，如何对路面质量进行检测评定，是当前一个十分重要的课题。
在路面诸多检查项目评定指标中，平整度占评定项目总分数的15%～20%，足见其重要地位。
不良的路面平整度不仅影响道路行车安全，降低行车舒适度，增大行车噪音污染；而且增加车辆的运行费用（如增加油耗、降低行车速度、增加车辆机件磨损），同时加速结构破坏，影响路面的使用年限，缩短养护周期。
为此，世界各国的道路工作者建立了相应的规范标准，研制了各种仪器设备，以便对新建道路进行质量控制，对已运行道路进行检测评定。
1平整度检测评定指标路面平整度的检测输出指数比较多，有些国家地区使用的检测指标，比如：澳大利亚的ＮＡＡＳＲＡ指数，法国的ＡＰＬ指数，加拿大的ＰＳＩ指数，也有世界性组织国际上较为通用的国际平整度ＩＲＩ。
也有相关行业如：汽车设计研究行业评价路面的ＰＳＤ指数等。
而在我国，常用的还有三米直尺量测的最大间隙ｈ及标准偏差。
下面就我国常用的几种指标及国际平整度指数ＩＲＩ进行简单介绍：
1.1 三米直尺量测的最大间隙ｈ
三米直尺是由硬木或铝合金等材料制成，底面平直，长3ｍ。
在测试前将三米直尺放在车道一侧车轮轮迹（距车道线80～100ｃｍ）上，对旧路已形成车辙的路面，应取车辙中间位置为测定位置，然后用粉笔在路。
市政道路试验检测内容及方法摘要：市政道路施工过程中，任何一个环节出现问题，都会给工程质量带来严重的危害，甚至会造成巨大的损失，因此，实行严格的质量控制，其意义十分重大。
对公路和桥梁结构进行试验检测，既是一项控制工程质量的重要手段，也是评定工程质量必不可少的技术措施。
本文将介绍市政道路施工中需要进行的主要试验检测内容及方法。
关键词：路基检测给排水检测路面检测目录一、路基工程试验检测1.土工试验土工试验是最基本的试验，包括含水率试验、液塑限、颗粒分析和土工击实试验。
含水率试验用于确定沟槽回填料、路基压实料、桥台背回填料是否需要加水或晒干，以及测定砂、石的天然含水量，用于调整砼的施工配合比。
颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数的方法借以明了颗粒大小分布情况，供土的分类及概略判断土的工程性质及选料之用。
前期的土石方填筑、路基换填、沟槽回填，后期的级配碎石层、水稳层、沥青面层等均须做土工击实试验，土工击实试验将为压实度检测提供最大干密度值。
土工击实试验检测频率为每5000m3一组，取具有代表性的扰动土50kg，随工程进度及时取样送检。
2.压实度检测压实度指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。
压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。
对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。
本工程压实度现场试验主要采用灌砂法和环刀法，灌砂法主要用于砂砾石、水泥稳定碎石等粗颗粒材料，环刀法主要用于素土等材料。
灌砂法及环刀法的主要检测步骤如下：⑴.灌砂法：①.试验前首先标定好灌砂筒下部锥体内砂质量m3，标准砂堆积密度ρs；②.在实验地段选一平地清扫，将基板置上，沿基板中孔凿洞（洞的直径与灌沙桶一致），在凿洞过程中将凿松的湿料取出装入塑料袋中（保持水分），试洞深度为15-20cm，将全部取出湿料质量总和m w 记下；③.向灌砂筒装满砂，筒内砂的高度与筒顶的距离不超过15mm，称取筒和砂的总质量为m1；④.将基板放在试坑上，将灌砂筒下口对准基板中孔打开开关，让砂流入试坑内，停止时取走灌砂筒称取余砂和筒的总质量为m2；⑤.湿料湿密度ρm可由式ρm=m wm1−m2−m3×ρs计算；⑥.将湿料送回试验室检测可得出含水率ω，按下式可计算出干密度：ρd=ρm1+0.01ω⑦.ρd与标准击实试验所得的最大干密度ρdm比值即为压实度。
第二篇市政道路与桥梁14、市政道路检测一、路面厚度测试方法1、概念路面结构的厚度是保证路面使用性能的基本条件，实际施工检测时，路面结构的厚度是一项十分重要的指标，必须满足设计要求。
路面结构可靠度分析结果表明，路面厚度的变异性对路面结构的整体可靠度影响很大，路面厚度的变化将导致路面受力不均匀，局部将可能有应力集中现象，加快路面结构破坏，因此，要求路面结构厚度的变异性较小。
同时施工监理要求检验路面各结构层施工完成后的厚度，该数据是工程交工验收的基础资料。
所以在《公路工程质量检验评定标准》（JTG F80/1-2004）中，路面各个层次的厚度的分值较高。
检测依据《公路路基路面现场测试规程》JTGE60-2008《公路工程质量检验评定标准》JTG F80/1-2004《市政道路工程质量检验评定标准》CJJ1-902、仪器设备及环境（1）挖坑用镐、铲、凿子、小铲、毛刷。
（2）取样用路面取芯钻机及钻头、冷却水。
钻头的标准直径为φ100mm，如芯样仅供测量厚度，不作其他试验时，对沥青面层与水泥混凝土板也可用直径φ50mm的钻头，对基层材料有可能损坏试件时，也可用直径φ150mm的钻头，但钻孔深度均必须达到层厚。
（3）量尺：钢板尺、钢卷尺、卡尺。
（4）补坑材料：与检查层位的材料相同。
（5）补坑用具：夯、热夯、水等。
（6）其它：搪瓷盘、棉纱等。
3、取样部位与取样要求根据现行规范《公路路基路面现场测试规程》JTGE60－2008的要求，按附录A的方法，随机取样决定挖坑检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。
4、试验方法与操作步骤（1）用挖坑法测定基层或砂石路面的厚度用挖坑法测定厚度应按下列步骤执行：①选一块约40cm×40cm的平坦表面作为试验点，用毛刷将其清扫干净。
②根据材料坚硬程度，选择稿、铲、凿子等适当的工具，开挖这一层材料，直至层位底面。
在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，置搪瓷盘中。
