当前位置：文档之家 › 抗滴落剂对阻燃聚丙烯性能的影响

抗滴落剂对阻燃聚丙烯性能的影响

  • 格式：pdf
  • 大小：214.56 KB
  • 文档页数：3

合 均匀后 投入 双螺 杆挤 出机 加 料 斗 内计 量 加入 ， 挤
干燥 ， 再经 切 粒 机 造 粒 ， 后 注 塑 成 测 试 用 标 准 试 之 样 。阻燃 Ｐ Ｐ配 方如表 １ 所示 。
表 １ 阻燃 Ｐ Ｐ配 方 组 分
ｌ 舟 Ｐ Ｐ ７ ３ ２ ＃ ７ ． ２ ８
尤其加入抗 滴落剂后 ， 材料无熔滴现 象， 其力学性 能也有所改善。与添加滑石粉 的阻燃 Ｐ Ｐ相 比， 该体 系更能保 持材
料 原 有 良好 的 光 泽度 和较 低 的 密度 。 关键 词 聚 丙烯 阻燃 改 性 抗 滴 落 剂 十 溴二 苯 乙烷 三 氧 化 二锑
聚丙烯 （ Ｐ 是 一种综 合 性能 优 良的通 用 塑料 ， Ｐ）
性：
双螺杆挤 出机 ：Ｈ ７ Ｓ Ｊ５型 ， 南京 科 亚实业 有 限公
司；
采用 Ｔ Ｇ分析仪 分析 材 料在 空气 氛 围下 的热 性
能；
万 能拉力 试 验 机 ： ＭＴ １４型 ， 圳 市 新 三 思 Ｃ ６０ 深 材料检测 有 限公 司 ；
采用 Ｄ Ｃ 仪 分 析 材 料 相 容 性 ， 气 气 氛 ， Ｓ 氮 以 ２ ℃／ ｉ Ｏ ｍｎ的升温速 率从室 温升 到 ２５ ， ６ ℃ 恒温 ５ｍｉ ｎ 以消 除热 历 史 ， 后 按 ２ ￣／ ｎ降 温 速 率 降 至 室 然 ０Ｃ ｍｉ
摘要
考察 了抗 滴落剂对 阻燃聚 丙烯（ Ｐ 的影响 ， Ｐ） 并对 阻燃材料的力学性能和相 容性进 行分析。结果表 明， 在
十 溴二 苯 乙烷协 同三氧 化 二 锑 的 阻燃 体 系下 ， 滴 落剂 的加 入 提 高 了材 料 的 热 稳 定 性 ， 显 改 善 了材 料 的 阻燃 性 ， 抗 明
Ｐ 通 用级 ， Ｐ： 上海赛 科石 油化工 有 限公 司 ； 十溴 二苯 乙烷 ： 售 ； 市 三氧 化二锑 ： 市售 ；
份
试 样
３ 荐 ７ ． ２５ ４＃ ６ ３ ５ ＃ １ ｏ ｏ ６ ＃ ６ ８
含氟抗 滴 落 剂 ：Ｄ ２ ０ 上 海 鲁 聚 聚 合 物 有 限 Ｆ ３０ ，
差 示扫 描量 热 （ Ｓ ） ： １ ７ ３型 ， 国 Ｔ Ｄ Ｃ 仪 Ｑ ０ｖ ． 美 Ａ
公司；
但其 氧指数 只有 １ ％ ～１ ％ ， 燃 烧 时容 易产 生熔 ７ ８ 且 滴现象 ， 制 了其 在更 多领 域 的应 用 。在 Ｐ 限 Ｐ的 阻
热 重 （ Ｇ） Ｔ 分析 仪 ：２９型 ， 国耐驰公 司 ； Ｆ０ 德
温；
冲击 试验 机 ： Ｃ ４型 ， 北 承 德 材 料试 验 机 Ｘ Ｊ一 河
厂；
熔体 流动 速 率 （ Ｒ） ： Ｒ １５ ＭＦ 仪 Ｚ Ｚ４ ２型 ， 深圳 市
新 三思材 料检测有 限公 司 ；
用光泽 度仪对 比几 种试样 的光 泽度 ；
收 稿 日期 ：０ ００ －０ ２ １—６２
光 泽度仪 ：ＭＮ ０型 ， 津其 立科技 有 限公 司。 Ｓ ６ 天
１３ 试 样制备 ．
燃改性 中， 了改 善 Ｐ 为 Ｐ的滴落 引 燃 现象 ， 燃 剂添 阻
加量一 般较 大 ， 而降 低 了 Ｐ 自身 的力 学性 能 ， 从 Ｐ 同 时还 提 高 了 阻燃 Ｐ Ｐ的成 本 ， 环 境 也 造成 了一 定 对 的影 响¨ 。针对 这 一 问题 ， 者 选 用 工业 上通 常 笔 采用 的环 保 型阻燃剂 十溴二 苯 乙烷 协 同三氧化 二锑 的Ｐ Ｐ阻燃体 系 ， 同时引 入抗 滴 落 剂 ， 究 讨 论 了抗 研 滴 落剂对 阻燃 Ｐ Ｐ性 能 的影 响 。
６
工程塑料应用
２１ ００年 ， ３ 第 ８卷 ， ９期 第
抗 滴 落 剂 对 阻燃 聚 丙 烯 性 能 的 影 响
蔡 爽 周 昱 孟 成 铭 项 军
２ １０ ２ 泛 亚 汽 车 技术 中 心有 限公 司 ， 海 ０ ９； ． １ 上 ２ １０ ） ０ ２ １ （ ． 海 日之 升 新 技 术 发 展 有 限公 司 ， 海 １上 上
水平垂 直燃烧 测 定仪 ： Ｚ Ｃ Ｆ一３型 ， 京 上 元 分 南
析仪器 有 限公 司 ；
蔡 爽 ， ： 滴 落剂 对 阻 燃 聚 丙 烯 性 能 的影 响 等 抗
７
力 学性 能 、 理 性 能按 ＡＴ Ｄ３ 物 Ｓ Ｍ ６ ８—２ ０ 、 ０ ８
Ａ Ｔ ７ ０— ０ ７ Ａ Ｔ １ ３ ２ ０ ｃ Ｓ Ｍ Ｄ ９ ２ ０ 、 Ｓ Ｍ Ｄ ２ ８— ０ ４ 测试 。
１ 实验 部分
１１ 主要 原材料 ．
一
将Ｐ、 Ｐ 阻燃 剂 、 容剂 、 滴 落剂 和 滑石 粉按 照 增 抗
定 质 量 比放入 高速 混合 机 中进行 搅 拌 混 合 ， 混 待
出加工 温度为 １５～２ ５Ｃ， 杆 转 速 为 ２ ０ｒｍｉ， ９ ０￣ 螺 ０ ／ ｎ 喂料速度 为 １ ／ ｎ 挤 出料条 经水 冷 、 引 、 ５ｒｍｉ， 牵 拉伸 、
公司；
十溴 二 苯 乙烷 三 氧化 二 锑
Ｆ ２ Ｈ Ｄ３ ００ ＭＡＨ— － Ｐ ｇＰ
１ ８ ６
１ ８ ６
０ ２ ．
１ ８ ６
０５ ． ３
１ ８ ６
２ ０ ９
马来 酸酐接枝 Ｐ （ Ｈ ｇＰ ） ９ ０ ， Ｐ ＭＡ —－Ｐ ：８ １ 自制 ；
项 目
表 ３ 试 样 的 力学 、 理 性 能 物
试 样
１ ＃ ２ ＃ ３ ＃ ４ ＃ ５ ＃
２ 结 果与讨 论
２ １ 材 料 的阻燃性 能 ．
拉伸强度／ ａ ＭＰ 断裂伸长率／ ％ 弯 曲强度／ ａ ＭＰ 弯曲弹性模量／ ａ ＭＰ 缺 口冲击强度／ ｍ Ｊ・
滑石粉 ： 市售 。
１ ２ 设 备 及 仪 器 ．
３
３
３
３
滑 石 粉
１ ０
高速混 合 机 ：Ｈ 一１０ 型 ， 家港 市 创佳 机 Ｓ Ｒ ０Ａ 张
械有 限公 司 ；
１４ 性能测 试及表 征 ．
根据 Ｕ ９ Ｌ ４垂 直 燃 烧 评 价 聚 合 物 材 料 的 阻 燃

合集下载

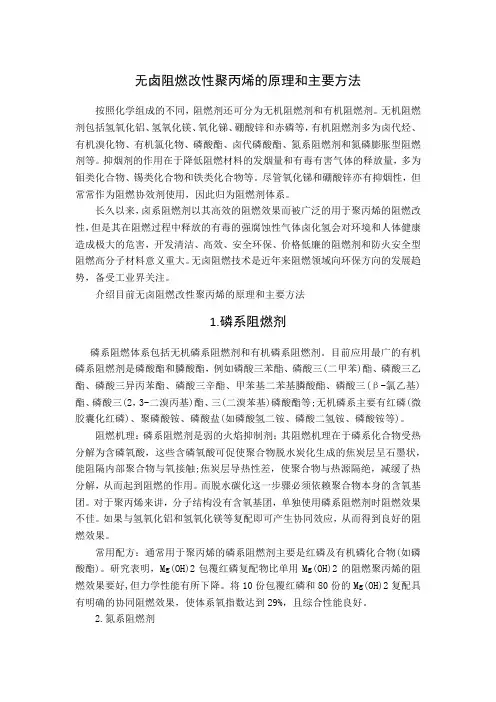

无卤阻燃改性聚丙烯的原理和主要方法

无卤阻燃改性聚丙烯的原理和主要方法

无卤阻燃改性聚丙烯的原理和主要方法按照化学组成的不同，阻燃剂还可分为无机阻燃剂和有机阻燃剂。

无机阻燃剂包括氢氧化铝、氢氧化镁、氧化锑、硼酸锌和赤磷等，有机阻燃剂多为卤代烃、有机溴化物、有机氯化物、磷酸酯、卤代磷酸酯、氮系阻燃剂和氮磷膨胀型阻燃剂等。

抑烟剂的作用在于降低阻燃材料的发烟量和有毒有害气体的释放量，多为钼类化合物、锡类化合物和铁类化合物等。

尽管氧化锑和硼酸锌亦有抑烟性，但常常作为阻燃协效剂使用，因此归为阻燃剂体系。

长久以来，卤系阻燃剂以其高效的阻燃效果而被广泛的用于聚丙烯的阻燃改性，但是其在阻燃过程中释放的有毒的强腐蚀性气体卤化氢会对环境和人体健康造成极大的危害，开发清洁、高效、安全环保、价格低廉的阻燃剂和防火安全型阻燃高分子材料意义重大。

无卤阻燃技术是近年来阻燃领域向环保方向的发展趋势，备受工业界关注。

介绍目前无卤阻燃改性聚丙烯的原理和主要方法1.磷系阻燃剂磷系阻燃体系包括无机磷系阻燃剂和有机磷系阻燃剂。

目前应用最广的有机磷系阻燃剂是磷酸酯和膦酸酯，例如磷酸三苯酯、磷酸三(二甲苯)酯、磷酸三乙酯、磷酸三异丙苯酯、磷酸三辛酯、甲苯基二苯基膦酸酯、磷酸三(β-氯乙基)酯、磷酸三(2，3-二溴丙基)酯、三(二溴苯基)磷酸酯等;无机磷系主要有红磷(微胶囊化红磷)、聚磷酸铵、磷酸盐(如磷酸氢二铵、磷酸二氢铵、磷酸铵等)。

阻燃机理：磷系阻燃剂是弱的火焰抑制剂；其阻燃机理在于磷系化合物受热分解为含磷氧酸，这些含磷氧酸可促使聚合物脱水炭化生成的焦炭层呈石墨状，能阻隔内部聚合物与氧接触;焦炭层导热性差，使聚合物与热源隔绝，减缓了热分解，从而起到阻燃的作用。

而脱水碳化这一步骤必须依赖聚合物本身的含氧基团。

对于聚丙烯来讲，分子结构没有含氧基团，单独使用磷系阻燃剂时阻燃效果不佳。

如果与氢氧化铝和氢氧化镁等复配即可产生协同效应，从而得到良好的阻燃效果。

常用配方：通常用于聚丙烯的磷系阻燃剂主要是红磷及有机磷化合物(如磷酸酯)。

耐水型膨胀阻燃剂对阻燃聚丙烯性能的影响

耐水型膨胀阻燃剂对阻燃聚丙烯性能的影响

耐水型膨胀阻燃剂对阻燃聚丙烯性能的影响丁耀莹;仪德启;杨荣杰【摘要】由于阻燃聚丙烯的耐水性差，所以采用新型的大分子成炭剂（PAP）代替传统膨胀阻燃配方中水溶性高的双季戊四醇作为炭源，并用聚磷酸铵/蒙脱土纳米复合材料作为酸源，制备了系列阻燃聚丙烯。

并研究了阻燃聚丙烯的耐水性能、热稳定性、阻燃性能以及力学性能。

结果表明：PAP作为炭源的膨胀阻燃剂具有良好的阻燃效果，可以显著降低浸水后的质量损失率，提高膨胀阻燃剂的耐水性能；部分阻燃聚丙烯试样在浸水后，燃烧等级仍可以达到UL-94 V-0级，而且PAP的使用可以改善阻燃聚丙烯的力学性能。

%The flame retardantpolypropylene(PP) is produced with a new macromolecular charring agent, PAP, which is used to replace the traditional water-soluble dipentaerythritol as char source due to the poor water resistance of flame retardant PP, and ammonium polyphosphate/montmorillonite nanocomposites as acid source. The flame retardancy, mechanical properties, thermal stability, and water resistance of the products are observed. The results show that intumescent flame retardant with PAP as carbon source has good flame retardancy. It can reduce the weight loss after water immersion and improve the water resistance of the agent. The use of PAP can make several samples pass the UL-94 V-0 rating after the water immersion and improve the mechanical properties of flame retardant PP.【期刊名称】《合成树脂及塑料》【年(卷),期】2016(033)005【总页数】4页(P7-10)【关键词】聚丙烯;聚磷酸铵;大分子成炭剂;耐水性能;膨胀阻燃剂【作者】丁耀莹;仪德启;杨荣杰【作者单位】北京理工大学材料学院，国家阻燃材料工程技术研究中心，北京市100081;北京理工大学材料学院，国家阻燃材料工程技术研究中心，北京市100081;北京理工大学材料学院，国家阻燃材料工程技术研究中心，北京市100081【正文语种】中文【中图分类】TQ325.1+4聚丙烯（PP）作为当今社会最常见的通用塑料之一，除了具有良好的力学性能和加工性能之外，还具有优良的电绝缘性能，在电子电器等产品中具有广泛的应用；但PP易燃烧，其极限氧指数仅为17%～18%［1］，且燃烧过程中伴有熔融滴落等现象［2］，增加了火灾隐患，因此，研究PP的阻燃性能十分必要。

聚丙烯阻燃性能的研究 文献综述

聚丙烯阻燃性能的研究 文献综述

---------------------------------------------------------------范文最新推荐------------------------------------------------------ 聚丙烯阻燃性能的研究+文献综述摘要：本论文首先考察了膨胀型阻燃剂(IFR)如：聚磷酸铵、季戊四醇，及氢氧化镁分别对聚丙烯(PP)的阻燃性能研究，结果表明，各单组分分别制备的聚丙烯材料当添加量达到30%，氧指数最高一组为23.8，但拉伸强度仅为7.55；为改善添加阻燃剂的聚丙烯材料的阻燃性能，论文进一步探讨了这三种阻燃添加剂二元复合体系的PP材料的阻燃性能，研究结果表明，APP/PER/PP阻燃材料存在协同效应具有很高的氧指数，为35.8，但同样其材料的拉伸强度大幅下降，为10.92MPa；最后论文研究了含APP/PER/Mg(OH)2三元复合添加体系的PP材料的阻燃性能，并对添加剂的配比进行了优化，结果表明，当添加剂配比为APP/PER/Mg(OH)2配比为1:2:1时，材料氧指数为23.9，拉伸强度为20.48MPa，阻燃性能较好，且力学性能达到要求。

6527关键词：聚丙烯；膨胀阻燃剂；聚磷酸铵；季戊四1 / 20醇；氢氧化镁Flame Retarding Performance of PolypropyleneAbstract:this paper first examines the expansion type flame retardant (IFR) such as: ammonium polyphosphate, pentaerythritol,and magnesium hydroxide flame retardant properties of polypropylene (PP).Results show that each single component of polypropylene prepared homemade materials even if the content reached 30%, oxygen index of the highest group was 23.8, but the tensile strength of only 7.55.Added to improve the flame retardant properties of fire retardant polypropylene material, the paper further discusses the three kinds of flame retardant additives binary compound system of the flame retardant properties of PP material.Research results show that the APP/PER/PP flame retardant material has synergistic effect of high oxygen index, at 35.8, but the same material tensile strength dropped sharply, to 10.92MPa.Finally thesis research including APP/PER/Mg(OH)2 ternary composite flame retardant properties of PP material adding system,and the ratio of additive was optimized,when the additive---------------------------------------------------------------范文最新推荐------------------------------------------------------proportion of APP/PER/Mg(OH)2 ratio of 1:2:1, materials for oxygen index was 23.9, the tensile strength of 20.48MPa, good flame retardant performance, and mechanical performance meet the requirements.4.3 聚磷酸铵/氢氧化镁二元复合体系的阻燃性能及力学性能分析154.4 季戊四醇/氢氧化镁二元复合体系的阻燃性能及力学性能分析164.5 小结175 APP/PER/Mg(OH)2三元复合阻燃体系研究18 5.1 引言185.2 APP/PER/Mg(OH)2三元复合体系阻燃正交实验设计及结果183 / 205.3 APP/PER/Mg(OH)2三元复合阻燃体系的配方优化195.3.1 氧指数结果分析195.3.2 拉伸强度数据分析205.3.3 正交实验数据综合分析以及最佳配比的选择216 结论226.1本论文的主要研究成果与结论226.2存在的问题与展望22致谢23参考文献241 绪论---------------------------------------------------------------范文最新推荐------------------------------------------------------ 1.1引言聚丙烯为重复单元为的聚合物。

聚丙烯阻燃改性之阻燃剂

聚丙烯阻燃改性之阻燃剂

聚丙烯阻燃改性之阻燃剂聚丙烯阻燃改性通常采用阻燃剂与聚丙烯通过双螺杆挤出机熔融共混的改性方法。

目前应用较为普遍的阻燃剂包括：有机溴系、氯系，例如：八溴醚、十溴二苯醚、十溴二苯乙烷、八溴S醚、得克隆、氯化石蜡等。

无机阻燃剂（往往指无卤阻燃剂），如：氢氧化镁、氢氧化铝、硼酸锌，有时候也采用诸如氮系、磷系，以及有他们共同组成的膨胀型阻燃剂。

溴系阻燃剂与塑料亲和力最好，以极佳的相容性，可靠的生产工艺适宜性和成熟的技术储备与完美的性价比成为阻燃聚丙烯使用最多的阻燃剂，其中八溴醚由于在阻燃聚丙烯时表现出高效阻燃性，低廉的使用成本，所以常常被改性厂采用。

阻燃剂八溴醚(BDDP)化学名: 1.1′- (甲基已叉)-双[(3.5-二溴) – 4 (2.3-二溴丙氧基苯)分子式: C21H20Br8O2分子量:943.62结构式:产品质量指标 :外观白色粉末熔点107-120℃挥发份0.3%max分解温度285℃min溴含量67%min八溴醚作为卤系阻燃剂与其它卤系阻燃剂有着共同的阻燃原理——控制塑料的分解产物，结合单体，有效防止燃烧的发生，阻燃主要表现为气相和凝聚相。

用八溴醚阻燃聚丙烯塑料，需配合不低于1/3自身量的三氧化二锑，才会有比较好的阻燃效果。

在实验室中 UL94 3.2mm 试件 V-2 通过仅需总量大概不超过4%的阻燃剂复合物.八溴醚阻燃的聚丙烯另外一个优点就是阻燃材料的力学性能甚优,几乎没有影响.但是在实际的应用中八溴醚对于均聚的pp表现出更好的阻燃效果,对于共聚聚丙烯效果往往不尽如人意,对于增韧、耐侯改性的聚丙烯八溴醚通常也表现为阻燃乏力。

还有,受到分散等问题影响,实际生产时达到同等阻燃等级,八溴醚的添加比例要远远高于实验室4%的比例.八溴醚的加入会降低整个阻燃体系的熔点，这对于汽车配件等对热变形温度有特殊要求的塑料来说是个非常不幸的消息。

阻燃后的聚丙烯会不同程度的热变形温度下降，因此难以达到产品性能要求。
