阻燃剂MCB在聚丙烯中的阻燃作用

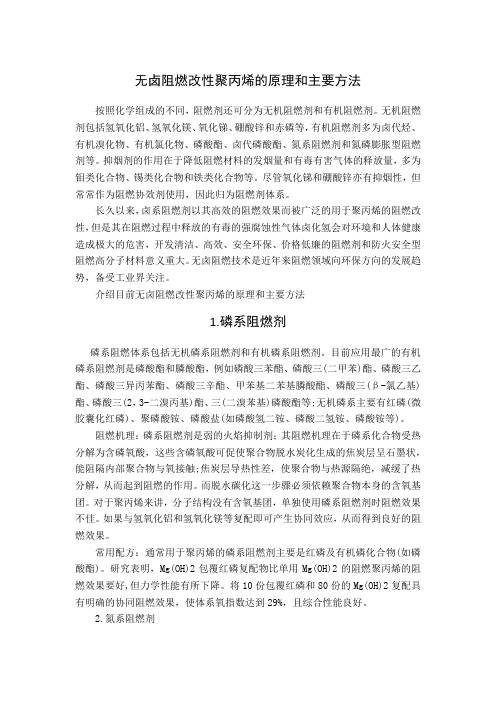

无卤阻燃改性聚丙烯的原理和主要方法按照化学组成的不同，阻燃剂还可分为无机阻燃剂和有机阻燃剂。

无机阻燃剂包括氢氧化铝、氢氧化镁、氧化锑、硼酸锌和赤磷等，有机阻燃剂多为卤代烃、有机溴化物、有机氯化物、磷酸酯、卤代磷酸酯、氮系阻燃剂和氮磷膨胀型阻燃剂等。

抑烟剂的作用在于降低阻燃材料的发烟量和有毒有害气体的释放量，多为钼类化合物、锡类化合物和铁类化合物等。

尽管氧化锑和硼酸锌亦有抑烟性，但常常作为阻燃协效剂使用，因此归为阻燃剂体系。

长久以来，卤系阻燃剂以其高效的阻燃效果而被广泛的用于聚丙烯的阻燃改性，但是其在阻燃过程中释放的有毒的强腐蚀性气体卤化氢会对环境和人体健康造成极大的危害，开发清洁、高效、安全环保、价格低廉的阻燃剂和防火安全型阻燃高分子材料意义重大。

无卤阻燃技术是近年来阻燃领域向环保方向的发展趋势，备受工业界关注。

介绍目前无卤阻燃改性聚丙烯的原理和主要方法1.磷系阻燃剂磷系阻燃体系包括无机磷系阻燃剂和有机磷系阻燃剂。

目前应用最广的有机磷系阻燃剂是磷酸酯和膦酸酯，例如磷酸三苯酯、磷酸三(二甲苯)酯、磷酸三乙酯、磷酸三异丙苯酯、磷酸三辛酯、甲苯基二苯基膦酸酯、磷酸三(β-氯乙基)酯、磷酸三(2，3-二溴丙基)酯、三(二溴苯基)磷酸酯等;无机磷系主要有红磷(微胶囊化红磷)、聚磷酸铵、磷酸盐(如磷酸氢二铵、磷酸二氢铵、磷酸铵等)。

阻燃机理：磷系阻燃剂是弱的火焰抑制剂；其阻燃机理在于磷系化合物受热分解为含磷氧酸，这些含磷氧酸可促使聚合物脱水炭化生成的焦炭层呈石墨状，能阻隔内部聚合物与氧接触;焦炭层导热性差，使聚合物与热源隔绝，减缓了热分解，从而起到阻燃的作用。

而脱水碳化这一步骤必须依赖聚合物本身的含氧基团。

对于聚丙烯来讲，分子结构没有含氧基团，单独使用磷系阻燃剂时阻燃效果不佳。

如果与氢氧化铝和氢氧化镁等复配即可产生协同效应，从而得到良好的阻燃效果。

常用配方：通常用于聚丙烯的磷系阻燃剂主要是红磷及有机磷化合物(如磷酸酯)。

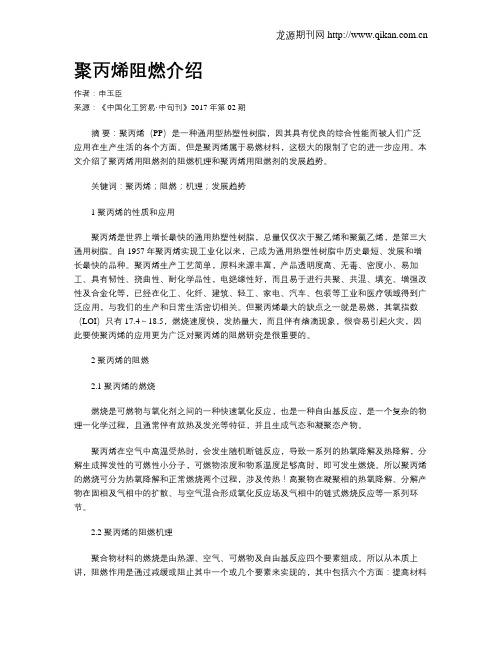

聚丙烯阻燃介绍作者：申玉臣来源：《中国化工贸易·中旬刊》2017年第02期摘要：聚丙烯（PP）是一种通用型热塑性树脂，因其具有优良的综合性能而被人们广泛应用在生产生活的各个方面。

但是聚丙烯属于易燃材料，这极大的限制了它的进一步应用。

本文介绍了聚丙烯用阻燃剂的阻燃机理和聚丙烯用阻燃剂的发展趋势。

关键词：聚丙烯；阻燃；机理；发展趋势1 聚丙烯的性质和应用聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯，是第三大通用树脂。

自1957年聚丙烯实现工业化以来，己成为通用热塑性树脂中历史最短、发展和增长最快的品种。

聚丙烯生产工艺简单，原料来源丰富，产品透明度高、无毒、密度小、易加工、具有韧性、挠曲性、耐化学品性，电绝缘性好，而且易于进行共聚、共混、填充、增强改性及合金化等，已经在化工、化纤、建筑、轻工、家电、汽车、包装等工业和医疗领域得到广泛应用，与我们的生产和日常生活密切相关。

但聚丙烯最大的缺点之一就是易燃，其氧指数（LOI）只有17.4～18.5，燃烧速度快，发热量大，而且伴有熔滴现象，很容易引起火灾，因此要使聚丙烯的应用更为广泛对聚丙烯的阻燃研究是很重要的。

2 聚丙烯的阻燃2.1 聚丙烯的燃烧燃烧是可燃物与氧化剂之间的一种快速氧化反应，也是一种自由基反应，是一个复杂的物理一化学过程，且通常伴有放热及发光等特征，并且生成气态和凝聚态产物。

聚丙烯在空气中高温受热时，会发生随机断链反应，导致一系列的热氧降解及热降解，分解生成挥发性的可燃性小分子，可燃物浓度和物系温度足够高时，即可发生燃烧。

所以聚丙烯的燃烧可分为热氧降解和正常燃烧两个过程，涉及传热！高聚物在凝聚相的热氧降解、分解产物在固相及气相中的扩散、与空气混合形成氧化反应场及气相中的链式燃烧反应等一系列环节。

2.2 聚丙烯的阻燃机理聚合物材料的燃烧是由热源、空气、可燃物及自由基反应四个要素组成。

所以从本质上讲，阻燃作用是通过减缓或阻止其中一个或几个要素来实现的，其中包括六个方面：提高材料热稳定性、捕捉游离基、形成非可燃性保护膜、吸收热量、形成重质气体隔离层、稀释氧气和可燃性气体。

聚丙烯阻燃介绍作者：申玉臣来源：《中国化工贸易·上旬刊》2017年第05期摘要：聚丙烯（PP）是一种通用型热塑性树脂，因其具有优良的综合性能而被人们广泛应用在生产生活的各个方面。

但是聚丙烯属于易燃材料，这极大的限制了它的进一步应用。

本文介绍了聚丙烯用阻燃剂的阻燃机理和聚丙烯用阻燃剂的发展趋势。

关键词：聚丙烯；阻燃；机理；发展趋势1 聚丙烯的性质和应用聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯，是第三大通用树脂。

自1957年聚丙烯实现工业化以来，己成为通用热塑性树脂中历史最短、发展和增长最快的品种。

聚丙烯生产工艺简单，原料来源丰富，产品透明度高、无毒、密度小、易加工、具有韧性、挠曲性、耐化学品性，电绝缘性好，而且易于进行共聚、共混、填充、增强改性及合金化等，已经在化工、化纤、建筑、轻工、家电、汽车、包装等工业和医疗领域得到广泛应用，与我们的生产和日常生活密切相关。

但聚丙烯最大的缺点之一就是易燃，其氧指数（LOI）只有17.4～18.5，燃烧速度快，发热量大，而且伴有熔滴现象，很容易引起火灾，因此要使聚丙烯的应用更为广泛对聚丙烯的阻燃研究是很重要的。

2 聚丙烯的阻燃2.1 聚丙烯的燃烧燃烧是可燃物与氧化剂之间的一种快速氧化反应，也是一种自由基反应，是一个复杂的物理一化学过程，且通常伴有放热及发光等特征，并且生成气态和凝聚态产物。

聚丙烯在空气中高温受热时，会发生随机断链反应，导致一系列的热氧降解及热降解，分解生成挥发性的可燃性小分子，可燃物浓度和物系温度足够高时，即可发生燃烧。

所以聚丙烯的燃烧可分为热氧降解和正常燃烧两个过程，涉及传热！高聚物在凝聚相的热氧降解、分解产物在固相及气相中的扩散、与空气混合形成氧化反应场及气相中的链式燃烧反应等一系列环节。

2.2 聚丙烯的阻燃机理聚合物材料的燃烧是由热源、空气、可燃物及自由基反应四个要素组成。

所以从本质上讲，阻燃作用是通过减缓或阻止其中一个或几个要素来实现的，其中包括六个方面：提高材料热稳定性、捕捉游离基、形成非可燃性保护膜、吸收热量、形成重质气体隔离层、稀释氧气和可燃性气体。

---------------------------------------------------------------范文最新推荐------------------------------------------------------ 聚丙烯阻燃性能的研究+文献综述摘要：本论文首先考察了膨胀型阻燃剂(IFR)如：聚磷酸铵、季戊四醇，及氢氧化镁分别对聚丙烯(PP)的阻燃性能研究，结果表明，各单组分分别制备的聚丙烯材料当添加量达到30%，氧指数最高一组为23.8，但拉伸强度仅为7.55；为改善添加阻燃剂的聚丙烯材料的阻燃性能，论文进一步探讨了这三种阻燃添加剂二元复合体系的PP材料的阻燃性能，研究结果表明，APP/PER/PP阻燃材料存在协同效应具有很高的氧指数，为35.8，但同样其材料的拉伸强度大幅下降，为10.92MPa；最后论文研究了含APP/PER/Mg(OH)2三元复合添加体系的PP材料的阻燃性能，并对添加剂的配比进行了优化，结果表明，当添加剂配比为APP/PER/Mg(OH)2配比为1:2:1时，材料氧指数为23.9，拉伸强度为20.48MPa，阻燃性能较好，且力学性能达到要求。

6527关键词：聚丙烯；膨胀阻燃剂；聚磷酸铵；季戊四1 / 20醇；氢氧化镁Flame Retarding Performance of PolypropyleneAbstract:this paper first examines the expansion type flame retardant (IFR) such as: ammonium polyphosphate, pentaerythritol,and magnesium hydroxide flame retardant properties of polypropylene (PP).Results show that each single component of polypropylene prepared homemade materials even if the content reached 30%, oxygen index of the highest group was 23.8, but the tensile strength of only 7.55.Added to improve the flame retardant properties of fire retardant polypropylene material, the paper further discusses the three kinds of flame retardant additives binary compound system of the flame retardant properties of PP material.Research results show that the APP/PER/PP flame retardant material has synergistic effect of high oxygen index, at 35.8, but the same material tensile strength dropped sharply, to 10.92MPa.Finally thesis research including APP/PER/Mg(OH)2 ternary composite flame retardant properties of PP material adding system,and the ratio of additive was optimized,when the additive---------------------------------------------------------------范文最新推荐------------------------------------------------------proportion of APP/PER/Mg(OH)2 ratio of 1:2:1, materials for oxygen index was 23.9, the tensile strength of 20.48MPa, good flame retardant performance, and mechanical performance meet the requirements.4.3 聚磷酸铵/氢氧化镁二元复合体系的阻燃性能及力学性能分析154.4 季戊四醇/氢氧化镁二元复合体系的阻燃性能及力学性能分析164.5 小结175 APP/PER/Mg(OH)2三元复合阻燃体系研究18 5.1 引言185.2 APP/PER/Mg(OH)2三元复合体系阻燃正交实验设计及结果183 / 205.3 APP/PER/Mg(OH)2三元复合阻燃体系的配方优化195.3.1 氧指数结果分析195.3.2 拉伸强度数据分析205.3.3 正交实验数据综合分析以及最佳配比的选择216 结论226.1本论文的主要研究成果与结论226.2存在的问题与展望22致谢23参考文献241 绪论---------------------------------------------------------------范文最新推荐------------------------------------------------------ 1.1引言聚丙烯为重复单元为的聚合物。

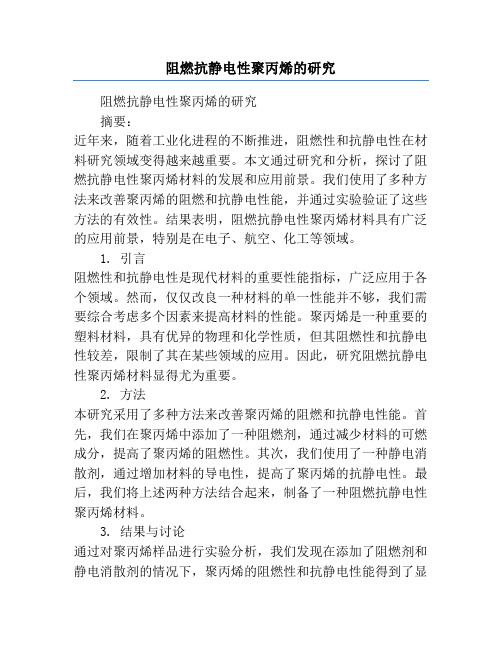

阻燃抗静电性聚丙烯的研究阻燃抗静电性聚丙烯的研究摘要：近年来，随着工业化进程的不断推进，阻燃性和抗静电性在材料研究领域变得越来越重要。

本文通过研究和分析，探讨了阻燃抗静电性聚丙烯材料的发展和应用前景。

我们使用了多种方法来改善聚丙烯的阻燃和抗静电性能，并通过实验验证了这些方法的有效性。

结果表明，阻燃抗静电性聚丙烯材料具有广泛的应用前景，特别是在电子、航空、化工等领域。

1. 引言阻燃性和抗静电性是现代材料的重要性能指标，广泛应用于各个领域。

然而，仅仅改良一种材料的单一性能并不够，我们需要综合考虑多个因素来提高材料的性能。

聚丙烯是一种重要的塑料材料，具有优异的物理和化学性质，但其阻燃性和抗静电性较差，限制了其在某些领域的应用。

因此，研究阻燃抗静电性聚丙烯材料显得尤为重要。

2. 方法本研究采用了多种方法来改善聚丙烯的阻燃和抗静电性能。

首先，我们在聚丙烯中添加了一种阻燃剂，通过减少材料的可燃成分，提高了聚丙烯的阻燃性。

其次，我们使用了一种静电消散剂，通过增加材料的导电性，提高了聚丙烯的抗静电性。

最后，我们将上述两种方法结合起来，制备了一种阻燃抗静电性聚丙烯材料。

3. 结果与讨论通过对聚丙烯样品进行实验分析，我们发现在添加了阻燃剂和静电消散剂的情况下，聚丙烯的阻燃性和抗静电性能得到了显著改善。

实验结果显示，添加了阻燃剂的聚丙烯材料的燃烧速率降低了50%，燃烧后的残留物也减少了30%。

而添加了静电消散剂的聚丙烯材料在静电测试中的电阻值降低了80%。

4. 应用前景阻燃抗静电性聚丙烯材料在电子、航空和化工等领域具有广泛的应用前景。

首先，在电子行业，由于电子产品对抗静电要求严格，阻燃抗静电性聚丙烯材料的可靠性和安全性将受到高度认可。

其次，在航空领域，阻燃性和抗静电性是确保航空器安全的关键因素，该材料的应用将大大提高航空领域的安全性。

此外，化工行业常常涉及易燃易爆的物质，阻燃抗静电性聚丙烯材料的使用可以有效降低事故的发生率。

聚丙烯阻燃改性之阻燃剂聚丙烯阻燃改性通常采用阻燃剂与聚丙烯通过双螺杆挤出机熔融共混的改性方法。

目前应用较为普遍的阻燃剂包括：有机溴系、氯系，例如：八溴醚、十溴二苯醚、十溴二苯乙烷、八溴S醚、得克隆、氯化石蜡等。

无机阻燃剂（往往指无卤阻燃剂），如：氢氧化镁、氢氧化铝、硼酸锌，有时候也采用诸如氮系、磷系，以及有他们共同组成的膨胀型阻燃剂。

溴系阻燃剂与塑料亲和力最好，以极佳的相容性，可靠的生产工艺适宜性和成熟的技术储备与完美的性价比成为阻燃聚丙烯使用最多的阻燃剂，其中八溴醚由于在阻燃聚丙烯时表现出高效阻燃性，低廉的使用成本，所以常常被改性厂采用。

阻燃剂八溴醚(BDDP)化学名: 1.1′- (甲基已叉)-双[(3.5-二溴) – 4 (2.3-二溴丙氧基苯)分子式: C21H20Br8O2分子量:943.62结构式:产品质量指标 :外观白色粉末熔点107-120℃挥发份0.3%max分解温度285℃min溴含量67%min八溴醚作为卤系阻燃剂与其它卤系阻燃剂有着共同的阻燃原理——控制塑料的分解产物，结合单体，有效防止燃烧的发生，阻燃主要表现为气相和凝聚相。

用八溴醚阻燃聚丙烯塑料，需配合不低于1/3自身量的三氧化二锑，才会有比较好的阻燃效果。

在实验室中 UL94 3.2mm 试件 V-2 通过仅需总量大概不超过4%的阻燃剂复合物.八溴醚阻燃的聚丙烯另外一个优点就是阻燃材料的力学性能甚优,几乎没有影响.但是在实际的应用中八溴醚对于均聚的pp表现出更好的阻燃效果,对于共聚聚丙烯效果往往不尽如人意,对于增韧、耐侯改性的聚丙烯八溴醚通常也表现为阻燃乏力。

还有,受到分散等问题影响,实际生产时达到同等阻燃等级,八溴醚的添加比例要远远高于实验室4%的比例.八溴醚的加入会降低整个阻燃体系的熔点，这对于汽车配件等对热变形温度有特殊要求的塑料来说是个非常不幸的消息。

阻燃后的聚丙烯会不同程度的热变形温度下降，因此难以达到产品性能要求。

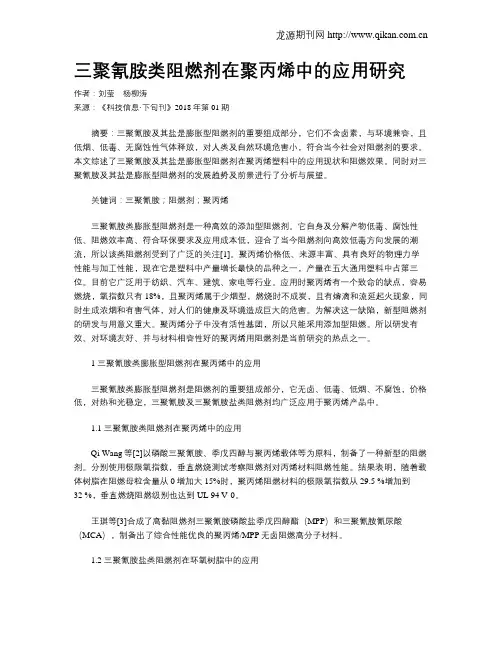

三聚氰胺类阻燃剂在聚丙烯中的应用研究作者：刘莹杨柳涛来源：《科技信息·下旬刊》2018年第01期摘要：三聚氰胺及其盐是膨胀型阻燃剂的重要组成部分，它们不含卤素，与环境兼容，且低烟、低毒、无腐蚀性气体释放，对人类及自然环境危害小，符合当今社会对阻燃剂的要求。

本文综述了三聚氰胺及其盐是膨胀型阻燃剂在聚丙烯塑料中的应用现状和阻燃效果。

同时对三聚氰胺及其盐是膨胀型阻燃剂的发展趋势及前景进行了分析与展望。

关键词：三聚氰胺；阻燃剂；聚丙烯三聚氰胺类膨胀型阻燃剂是一种高效的添加型阻燃剂。

它自身及分解产物低毒、腐蚀性低、阻燃效率高、符合环保要求及应用成本低，迎合了当今阻燃剂向高效低毒方向发展的潮流，所以该类阻燃剂受到了广泛的关注[1]。

聚丙烯价格低、来源丰富、具有良好的物理力学性能与加工性能，现在它是塑料中产量增长最快的品种之一，产量在五大通用塑料中占第三位。

目前它广泛用于纺织、汽车、建筑、家电等行业。

应用时聚丙烯有一个致命的缺点，容易燃烧，氧指数只有18%，且聚丙烯属于少烟型，燃烧时不成炭，且有熔滴和流延起火现象，同时生成浓烟和有害气体，对人们的健康及环境造成巨大的危害。

为解决这一缺陷，新型阻燃剂的研发与用意义重大。

聚丙烯分子中没有活性基团，所以只能采用添加型阻燃。

所以研发有效、对环境友好、并与材料相容性好的聚丙烯用阻燃剂是当前研究的热点之一。

1 三聚氰胺类膨胀型阻燃剂在聚丙烯中的应用三聚氰胺类膨胀型阻燃剂是阻燃剂的重要组成部分，它无卤、低毒、低烟、不腐蚀，价格低，对热和光稳定，三聚氰胺及三聚氰胺盐类阻燃剂均广泛应用于聚丙烯产品中。

1.1 三聚氰胺类阻燃剂在聚丙烯中的应用Qi Wang等[2]以磷酸三聚氰胺、季戊四醇与聚丙烯载体等为原料，制备了一种新型的阻燃剂。

分别使用极限氧指数，垂直燃烧测试考察阻燃剂对丙烯材料阻燃性能。

结果表明，随着载体树脂在阻燃母粒含量从0增加大15%时，聚丙烯阻燃材料的极限氧指数从29.5 %增加到32 %，垂直燃烧阻燃级别也达到UL 94 V-0。

阻燃剂氢氧化镁的合成及在聚丙烯中的应用的开题报告一、选题背景在现代工业生产中，由于涉及各类化学品以及可燃性物质，火灾不可避免。

防火问题一直是工业领域必须高度关注的一个问题。

阻燃剂是一种可以被加入到可燃材料中，以赋予材料抵御燃烧的能力，同时还可以避免火灾的发生或减小其危害程度的化学物质。

因此，研究和开发新型阻燃剂及其应用具有重要意义。

氢氧化镁是一种重要的阻燃剂，其在塑料、有机涂料、纸张、木材等许多材料中都被广泛应用。

在聚丙烯中应用氢氧化镁能够显著提高聚丙烯的阻燃性能。

因此，研究氢氧化镁的合成及其在聚丙烯中的应用是目前塑料防火领域研究的热点之一。

二、研究内容本课题选取氢氧化镁作为研究对象，主要研究其在聚丙烯材料中的应用。

具体内容包括以下几个方面:1. 氢氧化镁的合成。

研究不同合成方法对氢氧化镁晶体形貌以及物理化学性质的影响，实验室合成氢氧化镁并对其进行表征。

2. 氢氧化镁作为阻燃剂在聚丙烯中的应用研究。

通过添加不同质量分数的氢氧化镁到聚丙烯中，分别研究其对聚丙烯机械性能、热稳定性以及阻燃性能的影响。

3. 氢氧化镁在聚丙烯中的微观结构和阻燃机制研究。

运用扫描电子显微镜 (SEM)、透射电镜(TEM)等表征技术系统研究氢氧化镁在聚丙烯中的微观结构和阻燃机理。

三、研究意义通过研究氢氧化镁的合成及在聚丙烯中的应用，可以得出以下几个结论：1. 能够合成出物理化学性质较好的氢氧化镁。

并且探究其制备条件对产物物理化学性质的影响。

2. 通过添加氢氧化镁可以明显提高聚丙烯的力学性能、热稳定性和阻燃性。

因此，可以提高相应聚合物的防火性能，进而保证材料和生产过程的安全。

3. 通过研究氢氧化镁在聚丙烯中的微观结构和阻燃机制，更深入地了解阻燃剂对于聚合物防火机理的影响。

进一步增强对于阻燃剂在合成及应用方面的理解。

四、预期成果通过对氢氧化镁的合成及其在聚丙烯中的应用进行研究，预期能够得出以下成果：1. 确定合适的氢氧化镁制备工艺，得到具有良好物理化学性质的产物。

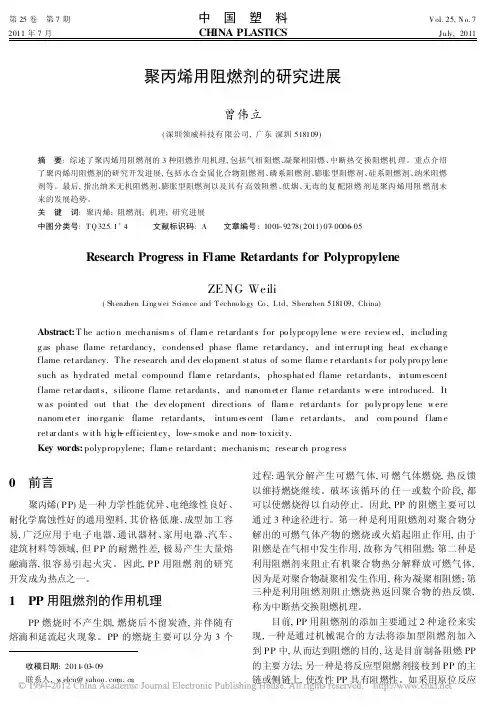

第25卷 第7期中 国 塑 料V ol.25,N o.7 2011年7月CHINA PLASTICS July,2011聚丙烯用阻燃剂的研究进展曾伟立(深圳领威科技有限公司,广东深圳518109)摘 要:综述了聚丙烯用阻燃剂的3种阻燃作用机理,包括气相阻燃、凝聚相阻燃、中断热交换阻燃机理。

重点介绍了聚丙烯用阻燃剂的研究开发进展,包括水合金属化合物阻燃剂、磷系阻燃剂、膨胀型阻燃剂、硅系阻燃剂、纳米阻燃剂等。

最后,指出纳米无机阻燃剂、膨胀型阻燃剂以及具有高效阻燃、低烟、无毒的复配阻燃剂是聚丙烯用阻燃剂未来的发展趋势。

关 键 词:聚丙烯;阻燃剂;机理;研究进展中图分类号:T Q325.1+4 文献标识码:A 文章编号:1001-9278(2011)07-0006-05Research Progress in Flame Retardants for PolypropyleneZEN G Weili(Shenzhen Ling wei Science and T echno lo gy Co,L td,Shenzhen518109,China)Abstract:T he actio n mechanism s of flam e retardants for po lypr opy lene w ere review ed,includingg as phase flame retardancy,condensed phase flame retardancy,and interrupting heat ex chang eflame retardancy.The research and dev elo pment status of so me flam e r etardants for poly pro py lenesuch as hydrated metal compound flam e retardants,pho sphated flame retardants,intum escentflame retar dants,silicone flame retardants,and nanom eter flame r etardants w ere introduced.Itw as pointed out that the dev elo pment directions of flam e retardants for po lypr opy lene w erenanom eter ino rganic flame retardants,intum escent flam e retardants,and com pound flam eretar dants w ith hig h-efficientcy,low-smoke and non-to xicity.Key w ords:polypropylene;flam e retardant;mechanism;resear ch prog ress0 前言聚丙烯(PP)是一种力学性能优异、电绝缘性良好、耐化学腐蚀性好的通用塑料,其价格低廉、成型加工容易,广泛应用于电子电器、通讯器材、家用电器、汽车、建筑材料等领域,但PP的耐燃性差,极易产生大量熔融滴落,很容易引起火灾。
