成果I Fruits and A pplication与应用通桥(2012)2109- I预制后张法简支T梁(设声屏障)施工技术安羞晶(中铁十四局集团第五工程有限公司，山东济宁272100)摘要：通桥（2012)2109-1预制后张法简支T梁(设声屏障)是我国采用的新型梁型，它为了降低行车时的噪 音、减少对周围居民的伤害，在桥上设置声屏障以达到保护环境要求。
结合具体工程实践，介绍通桥（2012) 2109-1型铁路预制后张法简支T梁（设声屏障）预制施工工艺，提高了预制T梁的施工质量，对同类工程有借鉴意义。
关键词：声屏障梁；预制；质量控制DOI：10. 13219/j.gjgyat.2018. S I.031中图分类号：U445.47 文献标识码：B文章编号：1672-3953(2018)S l-0091-0031 工程概况中铁十四局集团第五工程有限公司准格尔旗制 梁场位于内蒙古自治区鄂尔多斯市准格尔旗布尔陶 亥苏木植机壕村，梁场主要承担新建准格尔至鄂尔 多斯铁路 DK104 +000 〜DK161 +560 段共 2 300 片T梁的生产任务，其中包括通桥（2012)2109- I预 制后张法简支T梁（设声屏障）76片。
声屏障梁因 其严重超宽超重，必须进行两次浇筑混凝土来完成。
现对其生产工艺予以介绍。
2 技术要求通桥(2012)2109-1预制后张法简支T梁（设声屏 障)采用《时速160公里客货共线铁路后张法简支T 梁(设声屏障)》技术标准，具体架设位置为壕赖河特 大桥，双线直线桥，地震动峰加速度值为〇.15g[1]。

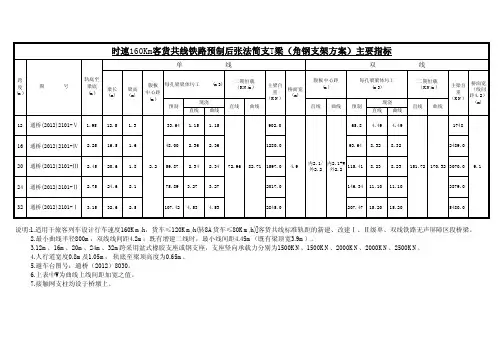

通桥（2012) 2109- 1声屏障梁与通桥（2012) 2101普高梁对比：梁体混凝土强度分别为C60, C55;钢筋类型为含18号螺纹钢、不含18号螺纹 钢；边/中梁顶宽分别为2.3 m/1. 6m和2.3 m/1. 7 m;支座安装类型为竖向承载力3 000 k N和竖向承 载力2 500 kN;边梁外侧设置为现浇混凝土和安装 角钢支架;桥面设置加设横向波纹管孔道和无横向 波纹管孔道。
单线铁路设声屏障预制 T 梁现浇桥面悬吊支架施工技术摘要：铁路通桥（2012）2109 预制后张法简支 T 梁（设声屏障）通用图桥面现浇翼缘板及声屏障基础的桥面设计形式，经过近10年的应用，其施工技术以相当成熟，特别是在双线铁路以模拟连续梁悬臂浇筑法设计的悬臂梁支架已广泛应用。
当面临单线铁路时，悬臂梁支架法在桥面铺设的大量横梁又给施工带来了诸多不便，比如：桥面系施工期间桥面无法通行，混凝土运输浇筑等需要占用临时征地，更需要花费大量的设备费用。
本文对单线铁路设声屏障预制T梁现浇桥面悬吊支架施工方案和工艺进行了总结，以供同类桥面工程借鉴。
关键词：单线铁路悬吊支架铁路声屏障梁 T梁现浇桥面施工技术1.概述枣庄惠民投资发展有限公司铁路专用线工程位于山东省枣庄市市中区、峄城区。
线路自枣临税郭站东南咽喉南侧引出并行枣临线50m后折向西，下穿在建枣木高速公路后经石灰窑埠、付刘耀南侧前行至西王庄南侧，先后跨越大沙河税郭支流、枣台复线、大沙河郭里集支流及东沙河、国道G206后至十里泉发电厂场内站东侧，正线全长13.424km。
全线设特大桥2座，大桥1座，中桥1座，桥梁7.964KM，占线路总长的59.3%。
因线路穿越村庄，为避免火车经过产生震动和噪音影响附近村民休息，故线路经过村庄段均设置声屏障，工程设计声屏障梁50孔，占桥梁总数量的38%。
声屏障梁数量大，后期施工工序复杂，成为本项目的工期控制重点。
本着保证工期、质量，节约施工成本的原则，经研究分析确定采用悬吊支架施工方法。
悬吊支架法现场施工图2.悬吊支架设计2.1悬吊支架设计方案悬吊支架设计主要考虑以底模以悬臂支托为主，释放桥面空间方面，保证桥面临时通车需求。
主要设计结构，如下图所示：2.1吊点设计吊点主要利用预制梁泄水孔，吊点间距4.0m，因两端泄水孔距离两端的距离为2.3m，故需要在预制梁时在梁端向内0.2m，与泄水孔横向位置相同的位置预留直径4cm的吊装孔，桥面系施工完毕后用高强微膨胀砂浆封堵。
声屏障梁桥面板砼现浇施工1技术交底范围本技术交底适用于通桥（2012）2209、（2012）2109型梁桥面板砼施工。
2设计情况（1）现浇桥面板采用C50纤维砼，纤维为聚乙烯醇纤维。
（2）桥面板钢筋保护层除顶板顶层30mm外，其余均为35mm。
（3）接触网的布置形式，预留的孔洞的位置和大小。
3施工准备，内业技术准备（1）开工前组织技术人员认真学习实施性施工组织设计，施工作业指导书，阅读、审核施工图纸，澄清有关技术问题，熟悉规范及技术标准。
（2）做好作业人员培训工作，使其熟练掌握悬挑支架安装、钢筋绑扎、砼运输及浇筑的工艺流程。
（3）制定安全施工方案及应急预案。
对相关操作人员经行岗前培训，做好技术交底，施工人员做进行岗前培训。
外业技术准备收集施工作业中所涉及的各种外部数据。
建立完善的施工保障措施，满足管理人员及施工作业人员的生活需要。
提前解决对施工有影响的各种外界问题。
材料要求（1）模板要有足够的强度、刚度和稳定性,能承受新浇筑砼的重力、侧压力及施工中可能产生的各项荷载。
）（2）模板制作简单，安装方便，便于拆卸和多次使用。
（3）钢筋应平直，无局部折曲。
人员配置施工人员应结合施工方案、机械、人员组合、工期要求进行合理配置。
机具准备施工机具表—技术准备：（1）施工作业人员必须经过培训，并考核合格后方可持证上岗。
（2）安装前，对操作人员进行工艺、标准、措施等内容的培训交底。
（3）提前检查竖向拉杆丝口、尾部连接螺栓丝口外观质量、双支槽钢的平直度、支撑钢棒和双支槽钢的焊接、底模的平直度。
4施工工艺和方法施工工艺流程施工准备→12#双支槽钢悬挑安装→双支槽钢尾部横向锁定→横向槽钢安装→模板下部角钢安装→模板安装→模板高差调校→钢筋绑扎→砼浇筑→拆模及养护。
施工方法{12#双支槽钢悬挑安装（1）用工具将距离梁边10cm处钢棒安装的梁面处进行磨平处理，保证支架受力稳定。
（2）在普通段声屏障梁桥面板地段采用采用米的双支槽钢，加宽段采用米的双支槽钢。
