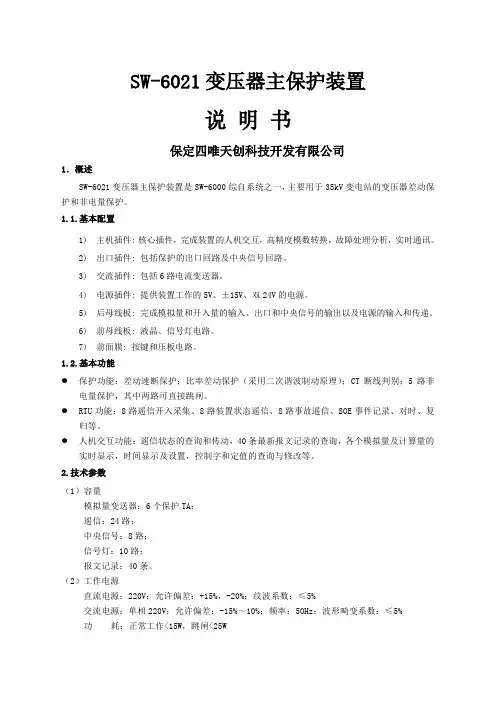

SW-6021变压器主保护装置说明书保定四唯天创科技开发有限公司1．概述SW-6021变压器主保护装置是SW-6000综自系统之一，主要用于35kV变电站的变压器差动保护和非电量保护。

1.1.基本配置1)主机插件: 核心插件，完成装置的人机交互，高精度模数转换，故障处理分析，实时通讯。

2)出口插件: 包括保护的出口回路及中央信号回路。

3)交流插件: 包括6路电流变送器。

4)电源插件: 提供装置工作的5V、±15V、双24V的电源。

5)后母线板: 完成模拟量和开入量的输入、出口和中央信号的输出以及电源的输入和传递。

6)前母线板: 液晶、信号灯电路。

7)前面膜: 按键和压板电路。

1.2.基本功能●保护功能：差动速断保护；比率差动保护（采用二次谐波制动原理）；CT断线判别；5路非电量保护，其中两路可直接跳闸。

●RTU功能：8路遥信开入采集、8路装置状态遥信、8路事故遥信、SOE事件记录、对时、复归等。

●人机交互功能：遥信状态的查询和传动，40条最新报文记录的查询，各个模拟量及计算量的实时显示，时间显示及设置，控制字和定值的查询与修改等。

2.技术参数（1）容量模拟量变送器：6个保护TA；遥信：24路；中央信号：8路；信号灯：10路；报文记录：40条。

（2）工作电源直流电源：220V；允许偏差：+15%，-20%；纹波系数：≤5%交流电源：单相220V；允许偏差：-15%～10%；频率：50Hz；波形畸变系数：≤5%功耗：正常工作<15W，跳闸<25W（3）交流参数保护电流：0～100A（4）通讯接口RS-485接口及光纤接口通讯规约：SW-6000综自系统通讯规约传输速率：4800、9600bps（5）整定范围电流整定值：1～100A定值误差：<5%（6）物理参数正常工作温度：-10︒C～ +40︒C海拔高度：<2000米环境相对湿度：5%～95%抗干扰：满足IEC255-2-1～4绝缘耐压性能：满足IEC255-5本装置符合DL478-92静态继电保护及安全自动装置通用技术条件符合SD276-88静态比率差动保护装置技术条件3.装置原理3.1.模拟输入外部电流输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

主变压器差动保护动作的原因及处理一、变压器差动保护范围：变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接部分，主要反应以下故障：1、变压器引出线及内部绕组线圈的相间短路。

2、变压器绕组严重的匝间短路故障。

3、大电流接地系统中，线圈及引出线的接地故障。

4、变压器ＣＴ故障。

二、差动保护动作跳闸原因：1、主变压器及其套管引出线发生短路故障。

2、保护二次线发生故障。

3、电流互感器短路或开路。

4、主变压器内部故障。

5、保护装置误动三、主变压器差动保护动作跳闸处理的原则有以下几点：1、检查主变压器外部套管及引线有无故障痕迹和异常现象。

2、如经过第1项检查，未发现异常，但曾有直流不稳定接地隐患或带直流接地运行，则考虑是否有直流两点接地故障。

如果有，则应及时消除短路点，然后对变压器重新送电。

差动保护和瓦斯保护共同组成变压器的主保护。

差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反应。

瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。

?差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数很少时，也可能反应不出。

而瓦斯保护虽然能反应变压器油箱内部的各种故障，但对于套管引出线的故障无法反应，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。

四、变压器差动保护动作检查项目：1、记录保护动作情况、打印故障录波报告。

2、检查变压器套管有无损伤、有无闪络放电痕迹变压器本体有无因内部故障引起的其它异常现象。

3、差动保护范围内所有一次设备瓷质部分是否完好，有无闪络放电痕迹变压器及各侧刀闸、避雷器、瓷瓶有无接地短路现象，有无异物落在设备上。

4、差动电流互感器本身有无异常，瓷质部分是否完整，有无闪络放电痕迹，回路有无断线接地。

AS-6021/A变压器差动保护测控装置技术使用说明书(3.0版)保定澳斯达电力信息技术有限公司BAODING ALLSTAR POWER INFORMATION CO.,LTD.第一章 概述1 AS-6021/A 变压器差动保护测控装置的分类及适用范围AS-6021/A 适用于66KV 及以下电压等级的变压器双卷差动保护及测控装置。

其安装方式均为嵌入式，装置可集中组屏也可就地分散安装在高压开关柜上。

AS-6021/A 变压器差动保护装置型号分类如下：2 AS-6021/A 变压器差动保护测控装置主要特点2.1 AS-6000变电站综合自动化系统采用分层分布式系统结构，按一个间隔，配一套装置设计，装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

2.2 装置采用了高性能处理器（DSP ）和高分辨率A/D 转换器，每周波32点采样，同时能在当地实时完成有功功率、无功功率、功率因数、积分电度等的计算。

可实时完成保护、测量、谐波分析、低频减载保护、小电流接地选线、开关事故分合次数统计等复杂的功能。

2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

2.4 在硬件设计上，所有装置采用统一的硬件平台，为调试及维修带来了极大的方便，同时装置仍旧保留了传统微机保护所具有的独立的输入输出回路及操作回路。

2.5 采用分层分布式系统是提高全站工作可靠性的重要因素，特别是功能独立于通讯网A S - 6 0 X X/A 设计序号 0：变电站通讯管理单元 1：线路保护测控装置2：差动保护测控装置 3：变压器后备（或厂用变等） 4：电容器保护测控装置 综自系列产品代号 澳斯达系列产品的配变保护，线路保护，馈出线保护,电容器保护,电动机保护等装置在各间隔的独立配置，它是变电站安全稳定运行的先决条件。

AE-6021 变压器差动保护装置技术及使用说明书1. 概述AE-6021 变压器差动保护装置（以下简称装置），主要适应于6KV-35KV 变压器的差动保护主要功能保护功能：a) 差动速断保护b) 比率差动保护c) CT断线遥测功能：高压侧电流、低压侧电流、差动电流、制动电流遥控功能：装置信号复归，保护软压板投退遥信功能：8路遥信开入量其它：网络对时和手动对时功能全隔离RS-485通讯接口，国际标准ModBUS-RTU通讯协议2.技术数据AC输入电流额定5A：15A连续；短时250A 1秒极限动态范围：625A持续1周波（正弦波）功耗：5A 时0.16V A，15A时1.15V A额定1A：3A连续；短时100A 1秒极限动态范围：250A 持续1周波（正弦波）功耗：1A 时0.06V A，3A时1.18V A输出接点符合IEC 255-0-20：1974，采用简单评估法5A持续30A接通符合IEEC C37.90：1989100A持续1秒启动/返回时间：<5ms分断能力（L/R = 40ms）：24V 0.75A 10,000次48V 0.50A 10,000次125V 0.30A 10,000次250V 0.20A 10,000次循环能力（L/R = 40ms）：24V 0.75A 每秒2.5次48V 0.50A 每秒2.5次125V 0.30A 每秒2.5次250V 0.20A 每秒2.5次光隔输入在额定控制电压下，每个光隔输入的电流为5mA。

额定电源110伏：88 - 132Vdc或88 – 121Vac220伏： 176 - 264Vdc或176 - 242Vac额定5.5瓦, 最大8.5瓦例行绝缘试验电流输入端：500Vac 60秒不小于10M电源、光隔输入及输出接点：500Vac 60秒不小于10M带CE标志的装置进行下列IEC255-5：1977绝缘测试；模拟输入：500Vac 60秒不小于10M电源、光隔输入及输出接点：500Vac 60秒不小于10M 工作温度-10℃～+55℃（+14°F～+131°F）。
