变压器纵差动保护动作电流的整定原则是什么

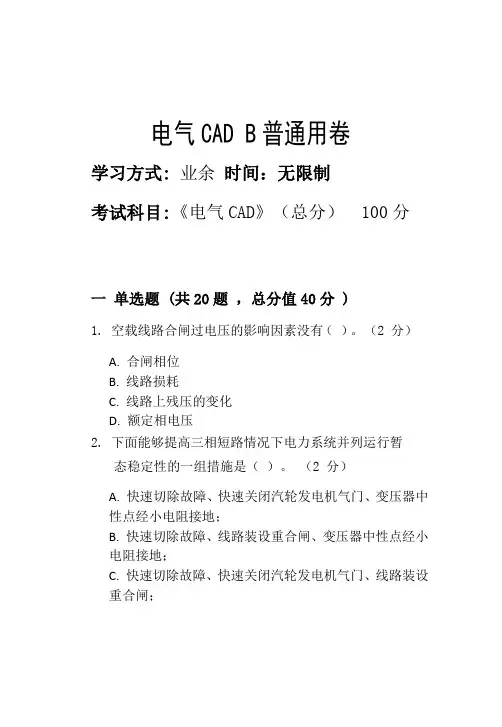

电气CAD B普通用卷学习方式: 业余时间：无限制考试科目:《电气CAD》（总分） 100分一单选题 (共20题，总分值40分 )1. 空载线路合闸过电压的影响因素没有（）。

（2 分）A. 合闸相位B. 线路损耗C. 线路上残压的变化D. 额定相电压2. 下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是（）。

（2 分）A. 快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地；B. 快速切除故障、线路装设重合闸、变压器中性点经小电阻接地；C. 快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸；D. 快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置。

3. 有载调压的变压器，电压调整幅度为（）。

（2 分）A. 无限量调整B. 调整幅度不可能很大C. 可调到到无限大D. 可调到零伏4. 电压互感器在使用过程中（）。

（2 分）A. 二次侧不得短路B. 二次侧不得接地C. 电压互感器端子没有极性D. 只能用在计量装置中5. 使电流速断保护有最小保护范围的运行方式为系统( ) （2 分）A. 最大运行方式B. 最小运行方式C. 正常运行方式D. 事故运行方式6. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（）。

（2 分）A. 三相短路；B. 单相接地短路；C. 两相短路接地；D. 两相短路7. 电能生产输送、分配及应用过程在（）进行。

（2 分）A. 不同时间B. 同一时间C. 同一瞬间D. 以上都不对8. 在1000kVA及以下的电力变压器二次侧及低压电网发生三相短路时，其冲击电流是稳态短路电流的（）倍。

（2 分）A. 1.51B. 1.45C. 2.55D. 1.849. 以下属于操作过电压的是（）。

（2 分）A. 工频电压升高B. 电弧接地过电压C. 变电所侵入波过电压D. 铁磁谐振过电压10. 电力系统的运行电压在正常情况下不会超过（）。

（2 分）A. 额定线电压B. 允许最高工作电压C. 绝缘水平D. 额定相电压11. 工厂高压线路的反时限过电流保护装置的动作具有（）（2 分）A. 动作时间与短路电流大小成反比。

变压器纵差动保护动作电流的整定原则差动保护初始动作电流的整定原则，是按躲过正常工况下的最大不平衡电流来整定;拐点电流的整定原则，应使差动保护能躲过区外较小故障电流及外部故障切除后的暂态过程中产生的最大不平衡电流。

比率制动系数的整定原则，是使被保护设备出口短路时产生的最大不平衡电流在制动特性的边界线之下。

为确保变压器差动保护的动作灵敏、可靠，其动作特性的整定值(除BCH型之外)如下:Idz0=(0.4,0.5)IN,Izd0=(0.6,0.7)IN,Kz=0.4,0.5式中，Idz0为差动保护的初始动作电流;I,zd0为拐点电流;Kz =tgα点电流等于零的;IN为额定电流(TA二次值)。

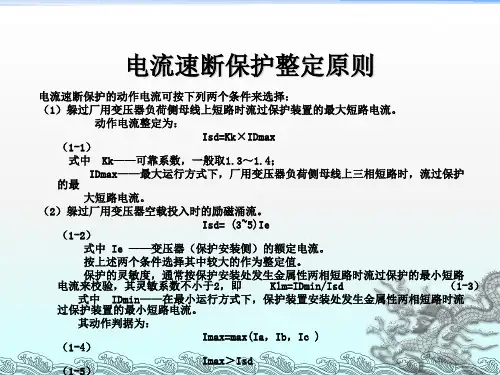

电流速断保护限时电流速断保护定时限过电流保护的特点速断保护是一种短路保护，为了使速断保护动作具有选择性，一般电力系统中速断保护其实都带有一定的时限，这就是限时速断，离负荷越近的开关保护时限设置得越短，末端的开关时限可以设置为零，这就成速断保护，这样就能保证在短路故障发生时近故障点的开关先跳闸，避免越级跳闸。

定时限过流保护的目的是保护回路不过载，与限时速断保护的区别在于整定的电流相对较小，而时限相对较长。

这三种保护因为用途的不同，不能说各有什么优缺点，并且往往限时速断和定时限过流保护是结合使用的。

瞬时电流速断保护与限时电流速断保护的区别就是，瞬时是没有带时限的，动作值达到整定值就瞬时出口跳闸，不经过任何延时。

而限时电流速断是带有延时的，动作值达到整定值后经过一定的延时才启动出口跳闸;瞬时电流速断保护与限时电流速断保护的区别,限时电流速断保护与过电流保护有什么不同,瞬时电流速断和限时电流速断除了时间上的区别外就是他们在整定的大小和范围的不同，瞬时速断保护的范围比限时的要小，整定动作值要比限时速断的要大。

过电流保护和限时电流速断的区别?电流速断，限时电流速断和过电流保护都是反映电流升高而动作的保护装置。

区别:速断是按躲开某一点的最大短路电流来整定，限时速断是按照躲开下一级相邻元件电流速断保护的动作电流来整定，而过流保护是按躲开最大负荷电流来整定的。

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图 '2I =''2I = 。

同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

因此必须想办法解决。

为了消除励磁涌流的影响，首先应分析励磁涌流有哪些特点。

经分析得出，励磁涌流具有以下特点：（1） 包含有很大成分的非周期分量，往往使涌流偏向于时间轴的一侧 ； （2） 包含有大量的高次谐波，而以二次谐波为主； （3） 波形之间出现间断，在一个周期中间断角为ɑ。

根据以上特点，在变压器纵差动保护中，防止励磁涌流影响的方法有： （1） 采用具有速饱和铁心的差动继电器；İ1′′ n İ1′（2） 利用二次谐波制动；（3） 鉴别短路电流和励磁涌流波形的差别等。

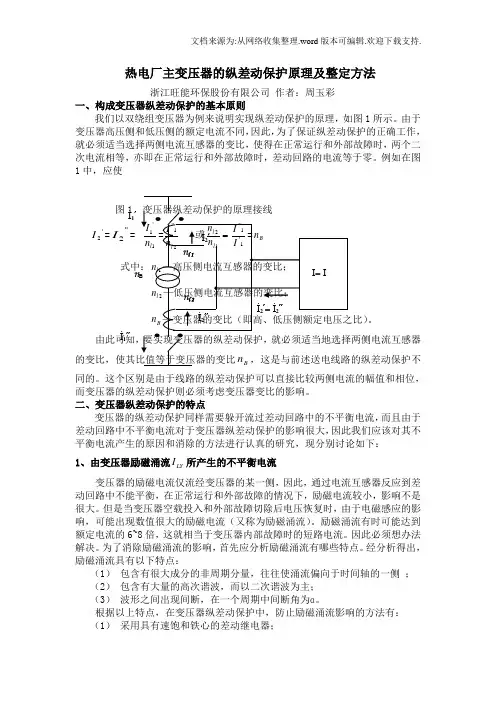

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图1 变压器纵差动保护的原理接线'2I =''2I =1'1l n I =21''l n I 或 12l l n n 1'1''I I =B n 式中：1l n —高压侧电流互感器的变比；2l n —低压侧电流互感器的变比；B n —变压器的变比（即高、低压侧额定电压之比）。

由此可知，要实现变压器的纵差动保护，就必须适当地选择两侧电流互感器的变比，使其比值等于变压器的变比B n ，这是与前述送电线路的纵差动保护不同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于İ1′′ n İ1′差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

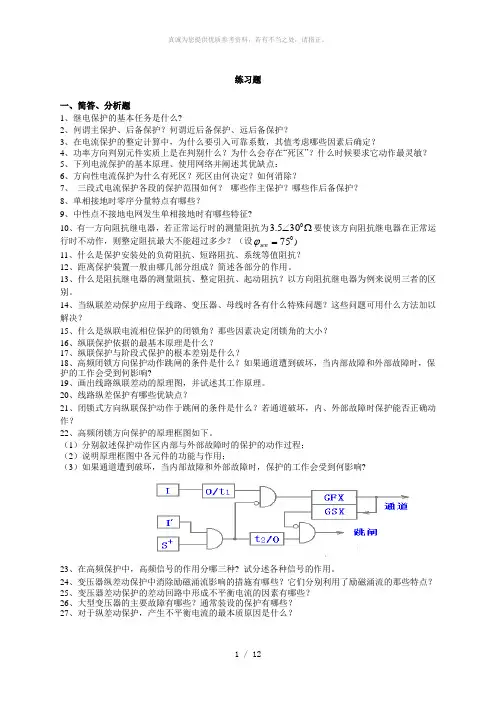

练习题一、简答、分析题1、继电保护的基本任务是什么?2、何谓主保护、后备保护？何谓近后备保护、远后备保护？3、在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？4、功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？5、下列电流保护的基本原理、使用网络并阐述其优缺点：6、方向性电流保护为什么有死区？死区由何决定？如何消除？7、 三段式电流保护各段的保护范围如何？ 哪些作主保护？哪些作后备保护？8、单相接地时零序分量特点有哪些？9、中性点不接地电网发生单相接地时有哪些特征?10、有一方向阻抗继电器，若正常运行时的测量阻抗为Ω∠0305.3要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设075=sen ϕ)11、什么是保护安装处的负荷阻抗、短路阻抗、系统等值阻抗？12、距离保护装置一般由哪几部分组成？简述各部分的作用。

13、什么是阻抗继电器的测量阻抗、整定阻抗、起动阻抗？以方向阻抗继电器为例来说明三者的区别。

14、当纵联差动保护应用于线路、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？15、什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？16、纵联保护依据的最基本原理是什么？17、纵联保护与阶段式保护的根本差别是什么？18、高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?19、画出线路纵联差动的原理图，并试述其工作原理。

20、线路纵差保护有哪些优缺点？21、闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？22、高频闭锁方向保护的原理框图如下。

（1）分别叙述保护动作区内部与外部故障时的保护的动作过程；（2）说明原理框图中各元件的功能与作用；（3）如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?23、在高频保护中，高频信号的作用分哪三种? 试分述各种信号的作用。

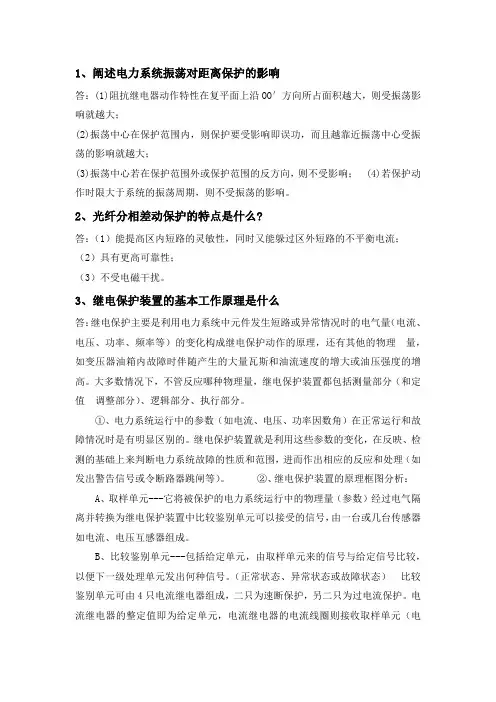

1、阐述电力系统振荡对距离保护的影响答：(1)阻抗继电器动作特性在复平面上沿OO′方向所占面积越大，则受振荡影响就越大；(2)振荡中心在保护范围内，则保护要受影响即误功，而且越靠近振荡中心受振荡的影响就越大；(3)振荡中心若在保护范围外或保护范围的反方向，则不受影响；(4)若保护动作时限大于系统的振荡周期，则不受振荡的影响。

2、光纤分相差动保护的特点是什么?答：（1）能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；（2）具有更高可靠性；（3）不受电磁干扰。

3、继电保护装置的基本工作原理是什么答：继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

①、电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。

继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。

②、继电保护装置的原理框图分析：A、取样单元---它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成。

B、比较鉴别单元---包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。

（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护，另二只为过电流保护。

电流继电器的整定值即为给定单元，电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时，电流继电器动作，通过其接点向下一级处理单元发出使断路器最终掉闸的信号；若电流信号小于整定值，则电流继电器不动作，传向下级单元的信号也不动作。

变压器综合保护整定原则1 主变主保护:按变压器内部故障能快速切除，对区外故障可靠不误动的原则整定。

瓦斯保护：(1)、轻瓦斯按250CM3整定，保护动作后只发信号。

重瓦斯保护按油流速 1 米／秒整定，跳高低两侧开关。

(2)、压力释放，跳高低两侧开关。

(3)、上层油温85 0C报警.差动保护：(4)、BCH-2 常规型差动保护按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳高低两侧开关。

(5)、变压器保护一般配置微机型比率差动保护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成保护误动。

a、一般制动系数为0.15-0.2之间，本局一般取0.15或者更小0.1，减小误动率。

b、差动门槛值整定按躲变压器最大负荷情况下的最大不平衡电流计算，一般整定为 (1.25 ～ 5.0A)，按厂家建议取1.5A。

c、比率制动系数一般按厂家推荐取0.5。

d、制动电流按厂家推荐一般取1A，突变量启动电流一般为1A，还需考虑装置的具体性能。

差动保护动作跳高低两侧开关。

(6)、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取6-10Ie (Ie 为变压器额定电流，下同)，保证本侧故障有灵敏度情况下适当提高定值，整定约为主变后备保护(1)、复合电压闭锁过电流保护。

电流元件一般安装在电源侧，电流定值按主变35kV侧额定电流整定 (若受 CT 变比限制，且近期负荷电流较小，可按 CT 一次额定电流整定)；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在保护安装处有灵敏度整定，灵敏度要大于测量元件灵敏度，电压取自线电压；负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备保护，对单台运行，第一时限跳低压侧，第二时限跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧10kV母分，第二时限跳主变高压侧。

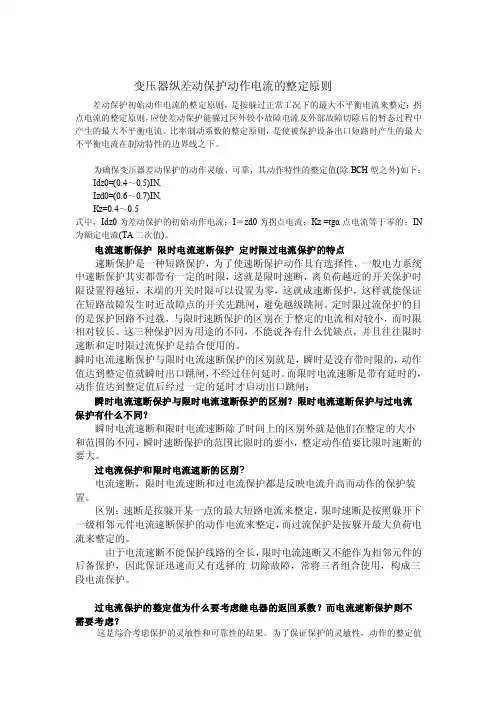

变压器纵差‎动保护动作‎电流的整定‎原则差动保护初‎始动作电流‎的整定原则‎，是按躲过正‎常工况下的‎最大不平衡‎电流来整定‎；拐点电流的‎整定原则，应使差动保‎护能躲过区‎外较小故障‎电流及外部‎故障切除后‎的暂态过程‎中产生的最‎大不平衡电‎流。

比率制动系‎数的整定原‎则，是使被保护‎设备出口短‎路时产生的‎最大不平衡‎电流在制动‎特性的边界‎线之下。

为确保变压‎器差动保护‎的动作灵敏‎、可靠，其动作特性‎的整定值(除BCH型‎之外)如下：Idz0=(0.4～0.5)IN,Izd0=(0.6～0.7)IN,Kz=0.4～0.5式中，Idz0为‎差动保护的‎初始动作电‎流；I＝zd0为拐‎点电流；Kz‎=tgα点电‎流等于零的‎；IN 为额定‎电流(TA二次值‎)。

电流速断保‎护限时电流速‎断保护定时限过电‎流保护的特‎点速断保护是‎一种短路保‎护，为了使速断‎保护动作具‎有选择性，一般电力系‎统中速断保‎护其实都带‎有一定的时‎限，这就是限时‎速断，离负荷越近‎的开关保护‎时限设置得‎越短，末端的开关‎时限可以设‎置为零，这就成速断‎保护，这样就能保‎证在短路故‎障发生时近‎故障点的开‎关先跳闸，避免越级跳‎闸。

定时限过流‎保护的目的‎是保护回路‎不过载，与限时速断‎保护的区别‎在于整定的‎电流相对较‎小，而时限相对‎较长。

这三种保护‎因为用途的‎不同，不能说各有‎什么优缺点‎，并且往往限‎时速断和定‎时限过流保‎护是结合使‎用的。

瞬时电流速‎断保护与限‎时电流速断‎保护的区别‎就是，瞬时是没有‎带时限的，动作值达到‎整定值就瞬‎时出口跳闸‎，不经过任何‎延时。

而限时电流‎速断是带有‎延时的，动作值达到‎整定值后经‎过一定的延‎时才启动出‎口跳闸；瞬时电流速‎断保护与限‎时电流速断‎保护的区别‎？限时电流速‎断保护与过‎电流保护有‎什么不同？瞬时电流速‎断和限时电‎流速断除了‎时间上的区‎别外就是他‎们在整定的‎大小和范围‎的不同，瞬时速断保‎护的范围比‎限时的要小‎，整定动作值‎要比限时速‎断的要大。

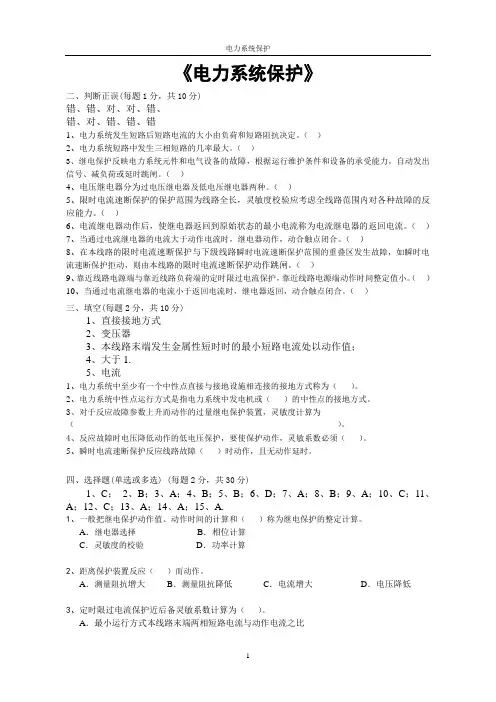

《电力系统保护》二、判断正误(每题1分，共10分)错、错、对、对、错、错、对、错、错、错1、电力系统发生短路后短路电流的大小由负荷和短路阻抗决定。

（）2、电力系统短路中发生三相短路的几率最大。

（）3、继电保护反映电力系统元件和电气设备的故障，根据运行维护条件和设备的承受能力，自动发出信号、减负荷或延时跳闸。

（）4、电压继电器分为过电压继电器及低电压继电器两种。

（）5、限时电流速断保护的保护范围为线路全长，灵敏度校验应考虑全线路范围内对各种故障的反应能力。

（）6、电流继电器动作后，使继电器返回到原始状态的最小电流称为电流继电器的返回电流。

（）7、当通过电流继电器的电流大于动作电流时，继电器动作，动合触点闭合。

（）8、在本线路的限时电流速断保护与下级线路瞬时电流速断保护范围的重叠区发生故障，如瞬时电流速断保护拒动，则由本线路的限时电流速断保护动作跳闸。

（）9、靠近线路电源端与靠近线路负荷端的定时限过电流保护，靠近线路电源端动作时间整定值小。

（）10、当通过电流继电器的电流小于返回电流时，继电器返回，动合触点闭合。

（）三、填空(每题2分，共10分)1、直接接地方式2、变压器3、本线路末端发生金属性短时时的最小短路电流处以动作值；4、大于1.5、电流1、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（）。

2、电力系统中性点运行方式是指电力系统中发电机或（）的中性点的接地方式。

3、对于反应故障参数上升而动作的过量继电保护装置，灵敏度计算为（）。

4、反应故障时电压降低动作的低电压保护，要使保护动作，灵敏系数必须（）。

5、瞬时电流速断保护反应线路故障（）时动作，且无动作延时。

四、选择题(单选或多选) (每题2分，共30分)1、C；2、B；3、A；4、B；5、B；6、D；7、A；8、B；9、A；10、C；11、A；12、C；13、A；14、A；15、A.1、一般把继电保护动作值、动作时间的计算和（）称为继电保护的整定计算。

是断晃1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流;当系统采用单相重合闸时，应躲过非全相振荡时出现的最大零序电流。

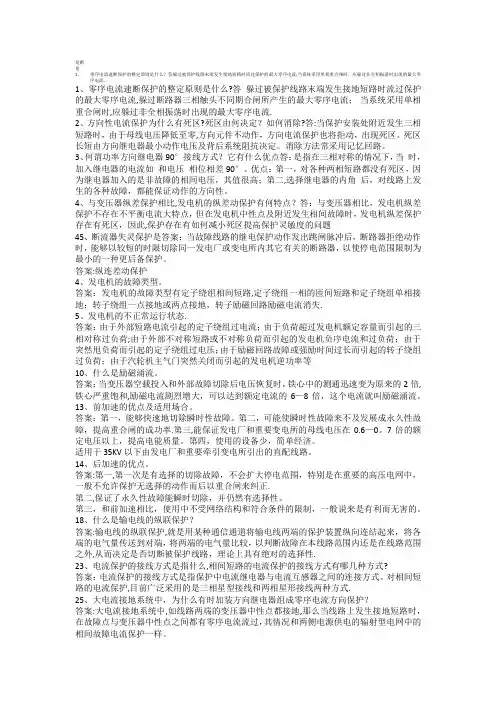

1、零序电流速断保护的整定原则是什么?答躲过被保护线路末端发生接地短路时流过保护的最大零序电流,躲过断路器三相触头不同期合闸所产生的最大零序电流；当系统采用单相重合闸时,应躲过非全相振荡时出现的最大零序电流.2、方向性电流保护为什么有死区?死区由何决定？如何消除?答:当保护安装处附近发生三相短路时，由于母线电压降低至零,方向元件不动作，方向电流保护也将拒动，出现死区。

死区长短由方向继电器最小动作电压及背后系统阻抗决定。

消除方法常采用记忆回路。

3、何谓功率方向继电器90°接线方式？它有什么优点答：是指在三相对称的情况下，当时，加入继电器的电流如和电压相位相差90°。

优点：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；第二,选择继电器的内角后，对线路上发生的各种故障，都能保证动作的方向性。

4、与变压器纵差保护相比,发电机的纵差动保护有何特点？答：与变压器相比，发电机纵差保护不存在不平衡电流大特点，但在发电机中性点及附近发生相间故障时，发电机纵差保护存在有死区，因此,保护存在有如何减小死区提高保护灵敏度的问题45、断流器失灵保护是答案：当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其它有关的断路器，以使停电范围限制为最小的一种更后备保护。

答案:纵连差动保护4、发电机的故障类型。

答案：发电机的故障类型有定子绕组相间短路,定子绕组一相的匝间短路和定子绕组单相接地；转子绕组一点接地或两点接地，转子励磁回路励磁电流消失.5、发电机的不正常运行状态.答案：由于外部短路电流引起的定子绕组过电流；由于负荷超过发电机额定容量而引起的三相对称过负荷;由于外部不对称短路或不对称负荷而引起的发电机负序电流和过负荷；由于突然甩负荷而引起的定子绕组过电压；由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；由于汽轮机主气门突然关闭而引起的发电机逆功率等10、什么是励磁涌流。

继电保护原理-学习指南简答题1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用2.变压器纵差动保护动作电流的整定原则是什么3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的5.何谓三段式电流保护其各段是怎样获得动作选择性的6.高频通道的主要组成元件及其作用是什么7.什么是纵联保护纵联保护包括哪几部分8.功率方向继电器的接线方式有哪些要求9.何为潜供电流它对于单相重合闸动作时间有何影响10.什么是电动机自起动如果在过电流保护中不考虑电动机自起动系数，会出现什么问题11.什么是重合闸后加速有何优缺点12.母差回路是怎样构成的13.电力系统振荡对距离保护有什么影响14.高频通道的主要组成元件及其作用是什么15.对继电保护装置有哪些基本要求16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在那种情况下起作用18.何为系统最大/最小运行方式在电流保护整定/校验时各选择那种方式19.三段式保护为何不能瞬时保护线路全长20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点相应的保护怎样配置21.保护装置由哪三部分构成它们的作用分别是什么22.什么叫线路的纵联保护23.高频闭锁方向保护动作跳闸的条件是什么如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响24.变压器纵差保护中的不平衡电流包括哪些25.大型变压器的主要故障有哪些通常装设的保护有哪些26.闭锁式方向高频保护中采用负序功率方向继电器有何优点27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护28.变压器励磁涌流有何特点在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响29.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同为什么30.什么是断路器失灵保护，属于主保护还是后备保护31.什么叫继电保护装置，其基本任务是什么32.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用33.何谓三段式电流保护其各段是怎样获得动作选择性的34.说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小那一种受系统振荡影响最小那一种躲负荷能力最强35.什么是备自投36.接地短路时的零序电流大小与系统运行方式是否有关零序电流在电网中的分布与什么因素有关37.短路点过渡电阻对距离保护的影响及减小其影响的方法。

继电保护复习题一、填空题1.中间继电器的作用一是增加触点的对数，二是增加触点的容量。

2. 继电保护的基本要求选择性、速动性、灵敏性、可靠性。

3. 自动重合闸与继电保护的配合方式有两种，即前加速保护和后加速保护4. 将同步发电机并入电力系统参加并列运行的操作称为并列操作。

5. 任何情况下严禁电压互感器二次侧短路，电流互感器二次侧开路。

6. 继电保护装置通常由测量比较元件、逻辑判断元件和执行输出元件三部分组成。

7.按照继电保护的作用不同，可分为主保护、后备保护、辅助保护和异常运行保护。

8.规定短路功率方向：母线流向线路为正，反之为负。

9.100MW 以下失磁对电力系统有重大影响的发电机和 100MW 以上的发电机，应装设专用的失磁保护。

10.瓦斯保护是变压器的主保护。

11.电力系统发生有功功率缺额时，必然造成系统频率低于于额定值。

12. 故障录波装置的记录量有模拟量量和开关量量两大类。

13.小电流接地系统，当有一相接地后，另外未接地相电压升高为√3 倍相电压。

14.对 220～500kV 电压母线，应装设快速有选择切除故障的母线保护。

15.在 3／2 接线方式中把失灵保护、自动重合闸，再加上三相不一致保护、死区保护、充电保护做在一个装置内，这个装置称作断路器保护。

16.超高压远距离输电线的对地电容电流很大,都应在输电线两端或一端变电站内装设三相对地的并联电抗器。

17.电容器组与断路器之间连线的短路保护,可装设带短延时的过电流保护动作于跳第 1 页共13 页闸，并兼作电容器组的过负荷保护。

18.备用电源自动投入装置,两种备用接线形式：明备用接线，暗备用接线。

19.AFL 装置是在电力系统发生事故时，在系统频率下降过程中，按照频率的不同数值顺序切除负荷。

20 电力变压器励磁涌流导致变压器跳闸，应将二次谐波制动系数向小调整。

21. 在发电机内部发生短路故障时，进行快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。

什么是故障、异常运行方式和事故？它们之间有何不同？又有何联系？什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？解释“动作电流”、“返回电流”和“返回系数”，过电流保护返回系数过低或过高各有何缺点？中性点不接地电网发生单相接地故障可采用什么保护方法？什么是系统最大、最小运行方式？为什么整定动作值时要利用最大运行方式，而在校验灵敏系数时却要利用最小运行方式？零序电流保护为什么要设置灵敏段和不灵敏段？简述对于双母线的母线保护选择故障母线的方法，并加以比较。

发电机需配备哪些类型的保护;什么叫重合闸后加速保护，它有哪些优缺点？主要适于什么场合？电力系统中性点有哪些运行方式，各有何特点？何谓变压器的内部故障和外部故障？什么是助增电流和汲出电流？它们对阻抗继电器的工作有什么影响？为什么说复合电压启动的过电流保护具有较高的灵敏度？纵联保护与阶段式保护的根本区别是什么？试分析高频闭锁方向保护在保护线路内部和外部短路时的工作情况。

高频保护的基本工作原理是什么？继电保护装置的任务及其基本要求是什么？试说明电流三段式保护与距离三段式保护有何区别？通过哪些方法可以获取零序电流和零序电压？产生不平衡电流的原因是什么？距离保护装置一般由哪几部分组成？何谓电流保护的接线方式？三种接线方式的应用范围是什么？试述判别母线故障的基本方法发电机的纵差保护和变压器差动保护相比有何异同？简述母线的完全差动保护。

变压器相间后备保护可采用哪些方案？各有何特点？若三相变压器采用YN，y12 接线方式，纵差保护电流互感器能否采用单相变压器的接线方式，并说明理由。

有一方向阻抗继电器，其整定阻抗Z Zd =8∠70°Ω，若测量阻抗Z J =7.2∠35°Ω，试问该继电器能否动作？为什么？零序电流保护为什么会在各段中均设两个时限？什么叫重合闸前加速保护，它有哪些优缺点？主要适于什么场合？一、填空题1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_______保护。

35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。

3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。

1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。

2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。

3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。

一般取0.3~0.6Ie，建议0.5Ie。

对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。

4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。

差动保护出口方式：跳开变压器各侧断路器。

4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。

4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。

式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。

整定原则2：按躲过变压器可能产生的最大励磁涌流整定。

式中：K：涌流倍数，参见差动保护部分涌流推荐值。

继电保护原理-学习指南简答题1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在哪种情况下起作用？2.变压器纵差动保护动作电流的整定原则是什么？3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性？4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的?5.何谓三段式电流保护？其各段是怎样获得动作选择性的？6.高频通道的主要组成元件及其作用是什么？7.什么是纵联保护？纵联保护包括哪几部分？8.功率方向继电器的接线方式有哪些要求？9.何为潜供电流？它对于单相重合闸动作时间有何影响？10.什么是电动机自起动？如果在过电流保护中不考虑电动机自起动系数，会出现什么问题？11.什么是重合闸后加速？有何优缺点？12.母差回路是怎样构成的？13.电力系统振荡对距离保护有什么影响？14.高频通道的主要组成元件及其作用是什么？15.对继电保护装置有哪些基本要求？16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点？17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？18.何为系统最大/最小运行方式？在电流保护整定/校验时各选择那种方式？19.三段式保护为何不能瞬时保护线路全长？20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点？相应的保护怎样配置？21.保护装置由哪三部分构成？它们的作用分别是什么？22.什么叫线路的纵联保护？23.高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响？24.变压器纵差保护中的不平衡电流包括哪些？25.大型变压器的主要故障有哪些？通常装设的保护有哪些?26.闭锁式方向高频保护中采用负序功率方向继电器有何优点？27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护？28.变压器励磁涌流有何特点?在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响？29.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同？为什么？30.什么是断路器失灵保护，属于主保护还是后备保护？31.什么叫继电保护装置，其基本任务是什么？32.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在哪种情况下起作用？33.何谓三段式电流保护？其各段是怎样获得动作选择性的？34.说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？35.什么是备自投？36.接地短路时的零序电流大小与系统运行方式是否有关？零序电流在电网中的分布与什么因素有关？37.短路点过渡电阻对距离保护的影响及减小其影响的方法。

变压器保护的整定计算原则及注意事项摘要：发电机变压器继电保护整定计算的主要任务是，在工程\设计阶段保护装置选型时，通过整定计算，确定保护装置的技术规范，对现场实际应用的保护装置，通过整定计算确定其运行参数（给出定值），从而使继电保护装置正确的发挥作用，防止事故扩大，维持电力系统的稳定运行。

目前国内对大型发电机变压器保护的整定计算的内容基本是正确的，但也存在一些不足。

本文重点阐述变压器保护的整定计算的依据原则、整定计算的方法以及注意的问题。

关键词：变压器；整定计算；差动保护继电保护装置必须满足可靠性、选择性、速动性、灵敏性的基本要求，正确而合理的整定计算是实现上述要求的关键。

不同厂家、不同型号的保护装置，其保护定值存在差异化，部分定值的整定计算方法、控制字、压板的说明等。

因此文中对常见保护定值进行说明，差异化较大不具有代表性的定值项未作说明。

从规范化的角度对变压器保护定值项目进行定值整定原则的分析，能够确保定值的正确性，防止整定计算过程中因素导致的错误，如整定计算原则性的选择错误等。

一、差动保护1、差动速断定值差动速断保护是纵差保护的一个辅助保护，当变压器内部故障电流很大时，防止由于电流互感器饱和引起纵差保护延迟动作。

差动速断保护的整定值应按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

2、差动电流启动值：即纵差保护动作值，变压器纵差保护作为变压器绕组故障时的主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，用于快速切除故障，定值应大于变压器正常运行时的差动不平衡电流。

要求灵敏系数KLM≥1.5。

IOP.min=（0.3~0.6）Ie（2）式中：Ie为变压器基准侧二次额定电流。

根据实际情况（现场实测不平衡电流）确有必要时，最小动作定值也可大于0.6Ie。

当变压器各侧流入差动保护装置的电流值相差不大时，动作值可取0.4Ie，相差较大时动作值可取0.5Ie。

3、二次谐波制动系数：110kV变压器纵差保护多采用二次谐波进行制动，防止纵差保护因励磁涌流发生误动。
