第4章聚合物的相对分子质量与分子量分布
- 格式:doc
- 大小:422.01 KB
- 文档页数:13
第4章聚合物的分子量和分子量分布1.什么叫分子量微分分布曲线和体积分布曲线两者如何相互转换(1)微分分布曲线:表示聚合物中分子量(M)不同的各个级分所占的质量分数或摩尔分数[x(M)];积分分布曲线:表示聚合物中分子量小于和等于某一值的所有级分所占的质量分数[I(M)]或摩尔分数。
转换:2.测定聚合物数均和重均分子量的方法有哪几种每种方法适用的分子量范围如何答:(1)测定数均分子量的方法:端基分析法、沸点升高、冰点下降、气相渗透压(范围<)(2)测量重均分子量的方法:光散射法()3.证明渗透压法测得的分子量为数均分子量。
答:渗透法测定分子量依据为时,所以:即渗透压法测得分子量为数均分子量。
4.采用渗透压法测得试样A 和B 和摩尔质量分别为5gmol 和5gmol ,试计算A 、B 两种试样等质量混合物的数均分子量和重均分子量。
答:(;)mol g M A /1020.45⨯= mol g M B /1025.15⨯=mol g M B m m A m m mn /1093.152⨯==+mol g M m M M m m m M m M m w B A B A BB A A /1073.252)(⨯===++⋅+⋅5.35℃时,环己烷为聚苯乙烯(无规立构)的θ溶剂。
现将300mg 聚苯乙烯(ρ=1.05g/cm3,=)于35℃溶于150ml 环己烷中,试计算:(1)第二维利系数A2;(2)溶液的渗透压。
答:(1);(2)6.某聚苯乙烯试样经分级后得到5个级分。
用光散射法测定了各级分的重均分子量,用粘度法(22℃、二氯乙烯溶液)测定了各级分的特征粘度,结果如下所示:e-4157[η],dl/g试计算Mark-Houwink 方程[η]=KMα中的两个参数K 和α。
7.推导一点法测定特性粘度的公式:(1) [η]=(2) [η]=其中/证明:(1)(2)8.三醋酸纤维素-二甲基甲酰胺溶液的Zimm 图如左所示。

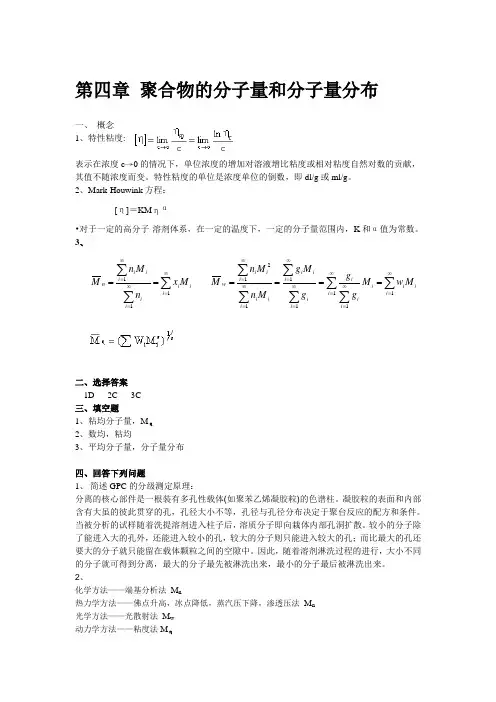

第四章 聚合物的分子量和分子量分布一、 概念 1、特性粘度:表示在浓度c →0的情况下,单位浓度的增加对溶液增比粘度或相对粘度自然对数的贡献,其值不随浓度而变。
特性粘度的单位是浓度单位的倒数,即dl/g 或ml/g 。
2、Mark-Houwink 方程: [η]=KM ηα•对于一定的高分子-溶剂体系,在一定的温度下,一定的分子量范围内,K 和α值为常数。
3、二、选择答案 1D 2C 3C 三、填空题1、粘均分子量,M η2、数均,粘均3、平均分子量,分子量分布四、回答下列问题1、 简述GPC 的分级测定原理:分离的核心部件是一根装有多孔性载体(如聚苯乙烯凝胶粒)的色谱柱。
凝胶粒的表面和内部含有大虽的彼此贯穿的孔,孔径大小不等,孔径与孔径分布决定于聚台反应的配方和条件。
当被分析的试样随着洗提溶剂进入柱子后,溶质分子即向栽体内部孔洞扩散。
较小的分子除了能进入大的孔外,还能进入较小的孔,较大的分子则只能进入较大的孔;而比最大的孔还要大的分子就只能留在载体颗粒之间的空隙中。
因此,随着溶剂淋洗过程的进行,大小不同的分子就可得到分离,最大的分子最先被淋洗出来,最小的分子最后被淋洗出来。
2、化学方法——端基分析法 M n热力学方法——佛点升高,冰点降低,蒸汽压下降,渗透压法 M n 光学方法——光散射法 M w 动力学方法——粘度法M η∑∑∑∞=∞=∞===111i ii i ii ii n M x nMn M ∑∑∑∑∑∑∑∞=∞=∞=∞=∞=∞=∞=====11111112i ii i i i iii ii ii i ii i ii w M w M gg gMg M n Mn M其它方法——凝胶渗透色谱法M GPC五、计算题 1、)1(2⋅⋅⋅⋅⋅⋅++=c A M RT cnπ因θ溶剂,02=A所以n M RT c =π366/21015010300m kg c =⨯⨯=-- Pa M cRT n 13.3410105.130831.8235=⨯⨯⨯⨯==-π2、t 0=102.0s, t=148.5 s, c ≈0.2035/25≈8.14×10-3g/mlηr = t/ t 0=148.5/102.0 ηsp =ηr —1=148.5/102.0-1=46.5/102.0[][]989181099.022.4922.49)1025.148ln 1025.46(21014.81)ln (2174.023=⨯==≈-⨯=-=--ηηαηηηηηM M M k c r sp。
一、 聚合物的相对分子质量1 聚合物相对分子质量的统计意义1.1 利用定义式计算相对分子质量①写出对分散性聚合物几种统计平均分子量和多分散系数的各种表达式。
数均相对分子质量:∑∑∑==i i ii i M nM M x n n式中,n 为物质的量,x 为摩尔分数∑∑∑==iiii iMMm M ω1m n 式中,m 为质量,ω为质量分数重均相对分子质量:∑∑∑∑∑===iiiiiiii iM mM Mn M M ωm n 2Wn n i i i i i i i i i i WM M n M n n M M n M M )(//n n 222===∑∑∑∑∑∑ Z 均相对分子质量:∑∑∑∑∑∑===iii i iii i M M M m M Z M Z M ωω22ii i Z m WW iiii i i iii i iii i Z MM m M m m M M m M m M n M M )(//m n 22223====∑∑∑∑∑∑∑∑黏均相对分子质量:αααηω1//11][]n n [∑∑∑==+αiiii iiM MM M WiiM M M )()(αααηω==∑ α为MH 方程参数 注:∑∑+=N iiN ii Mn MM 1n N=0时为数均,N=1时为重均,N=2时为Z 均;多分散系数d=nW M M 或WZ M M 单分散时,数均相对分子质量=重均*数均相对分子质量对试样的低相对分子质量部分敏感;重均相对分子质量对试样的高相对分子质量部分敏感;相对分子质量小的级分对n M 影响大,相对分子质量大的级分对W M 和Z M 影响大。
1.2 多分散系数和分布宽度指数①相对分子量分布宽度指数和多分散系数的定义是什么?两者有什么关系?并讨论它们与相对分子质量分布宽度的关系? 多分散系数d=nW M M 或WZ M M 。
分布宽度指数定义为)1(])[(222n -=-=d M M M n n n σ,)1(])[(222W -=-=d M M M W W W σ。
第四章聚合物分子量与分子量分布研究聚合物分子量的意义:为了兼顾聚合物材料使用性能和加工性能两方面的要求,需要对聚合物的分子量加以控制。
研究聚合物分子量分布的意义:1)聚合物的分子量分布对材料的物理机械性能影响很大;2)通过测定聚合物的分子量大小和分布,可以了解聚合反应和降解反应的机理及动力学的情况;3)高分子溶液性质不仅具有分子量依赖性,而且还与多分散性有关。
本章内容4.1 聚合物分子量的统计意义4.2 分子量分布的表征方法4.3 聚合物分子量的测定方法4.1合成高分子的分子量具有多分散性聚合物分子量的统计意义单分散monodisperse多分散polydisperse常用平均分子量描述(聚合物分子量只有统计的意义)N iM i分子量相同的一组分子链称作一个级分一、平均分子量的定义对于一个聚合物试样,其总重量为W,大分子总数是N,其中包含有n个分子量大小不相同的级分。
级分分子数目重量分子量分子分数重量分数1N N W1 N1W1M12 N W M11NN=N11WW=W222 3N3W3M323N23W4N4W4M4 n N4N4Wn N n W n M n n NnWn∑∞()NdM M N Ni i==∫=01dM M n∑∞()WW Wi i==∫=011==∑∞dM M N Nn()01∫=i i()1==∑∞dM M W Wni1∫=i数均分子量M 1.(N umber average molecular weight )测定:端基分析法、沸点升高(或冰点降低)法、渗透压法n niinN MN M N M N M =++∑ (11221)112n ni n i ini niM N M N N N N====++∑∑ 1i =()∫∞∞0dMM MN ()∫∞==)(dMM N M dM M N M n ∫数均分子量主要影响聚合物熔体的流动性——对加工性能影响较大。
2.重均分子量(Weight average molecular weight )i i iW M N =W M 测定:光散射法、超速离心沉降法niinW MW M W M W M M =++∑ 11221112n ni w i ini niW M W W W W====++∑∑ ()∫∫∞∞∞2)(dM M N M dM M MW 1i =∫∫∫∞∞===0)(dMM W M dMM MN dMM W M w ()0)(重均分子量更多地影响聚合物材料的力学性能——对拉伸强度影响较大。
第4章 聚合物的分子量与分子量分布1.统计平均分子量由于聚合物分子量具有两个特点,一是其分子量比分子大几个数量级,二是除了有限的几种蛋白质高分子外,分子量都不是均一的,都具有多分散性。
因此,聚合物的分子量只有统计意义,用实验方法测定的分子量只是具有统计意义的平均值。
2.微分分子量的分布函数0000()()()1()1n M dM n m M dM mx M dM w M dM ∞∞∞∞====⎰⎰⎰⎰以上是具有连续性的分子量分布曲线 3.分子量分布宽度实验中各个分子量与平均分子量之间差值的平方平均值 4.多分散系数α表征聚合物式样的多分散性。
w n M M α=或zwM M α= 5. Tung (董履和)分布函数表征聚合物的分子量分布,是一种理论分布函数,在处理聚合物分级数据时十分有用。
6.散射介质的Rayleigh 比表征小粒子所产生的散射光强与散射角之间的关系,公式为2(,)iI r R I θθγ= 7.散射因子()P θ表征散射光的不对称性参数,()P θ是粒子尺寸和散射角的函数。
具体公式如下:222216()1sin 3()2P S πθθλ-=-'注:nλλ'=,2S--均方旋转半径,λ'-入射光在溶液中的波长8.特性粘数[]η表示高分子溶液0c →时,单位浓度的增加对溶液比黏度或相对黏度对数的贡献,具体公式如下:0ln []limlimsprc c ccηηη→→==9.膨胀因子χχ维溶胀因子,在Flory 特性黏数理论中应用方式为;2220h hχ=10. SEC 校正曲线和普适校正曲线(1) SEC 校正曲线:选用一组已知分子量的单分散标准样品在相同的测试条件下做一系列的色谱图。
(2) 普适校正曲线:322()[]h Mφη=以lg[]M η对e V 作图,对不同的聚合物试样,所得的校正曲线是重合的。
第5章 聚合物的分子运动和转变1.玻璃-橡胶转变(玻璃化转变)非晶态聚合物的玻璃化转变即玻璃-橡胶转变,对于晶态聚合物是指其中的非晶部分的这种转变。
第4章聚合物的相对分子质量与分子量分布4.1高聚物相对分子质量的统计意义假定在某一高分子试样中含有若干种相对分子质量不相等的分子,该试样的总质量为w,总摩尔数为n,种类数用i表示,第I种分子的相对分子质量为Mi,摩尔数为ni,重量为wi,在整个试样中的重量分数为Wi,摩尔分数为Ni,则这些量之间存在下列关系:常用的平均相对分子质量有:以数量为统计权重的数均相对分子质量,定义为以重量为统计权重的重均相对分子质量,定义为以z值为统计权重的z均相对分子质量,zi定义为wiMi,则z均相对分子质量的定义为用黏度法测得稀溶液的平均相对分子质量为黏均相对分子质量,定义为这里的a是指[η]=KMa公式中的指数。
根据定义式,很易证明:数均、重均、Z均相对分子质量的统计意义还可以分别理解为线均、面均和体均(即一维、二维、三维的统计平均)。
对于多分散试样,对于单分散试样, (只有极少数象DNA等生物高分子才是单分散的) 用于表征多分散性(polydispersity)的参数主要有两个。
1、多分散系数(Heterodisperse Index,简称HI)2、分布宽度指数对于多分散试样,d>1或σn >0(σw>0)对于单分散试样,d=1或σn=σw=0表4-1比较了不同类型高分子的多分散性表4-1合成高聚物中d的典型区间4.2高聚物相对分子质量的测定方法1、端基分析法(end-group analysis,简称EA)如果线形高分子的化学结构明确而且链端带有可以用化学方法(如滴定)或物理方法(如放射性同位素测定)分析的基团,那么测定一定重量高聚物中端基的数目,即可用下式求得试样的数均相对分子质量。
式中,m为试样的质量,n为聚合物的物质的量。
2、沸点升高和冰点降低法(boiling-point elevation,freezing-point depression)利用稀溶液的依数性测定溶质相对分子质量的方法是经典的物理化学方法。
对于高分子稀溶液,只有在无限稀的情况下才符合理想溶液的规律,因而必须在多个浓度下测ΔTb(沸点升高值)或ΔTf(冰点下降值),然后以ΔT/C对C作图,外推到c->0时的值来计算相对分子质量。
式中:A2称第二维里系数。
3、膜渗透压法(osmometry,简称OS)当高分子溶液与纯溶剂倍半透膜隔开时,由于膜两边的化学位不等,发生了纯溶剂向高分子溶液的渗透。
当渗透达到平衡时,纯溶剂的化学位应与溶液中溶剂的化学位相等,即:由Floy-Huggins理论,从Δμ1的表达式可以得到由于C2项很小,可忽略,A2表征了高分子与溶剂相互作用程度的大小。
因而测定高分子溶液的渗透压π后,不仅可得到,还可得到A2、χ1、Δμ1等。
若在不同温度下测A2值,外推到A2=0可得到θ温度。
实验中有时发现第三维里系数A3≠0,使对C作图不成线性。
此外改用下式:以对C作图可得直线,从截距求。
4、气相渗透压法(vapor phase osmometry,简称VPO)将溶液滴和溶剂滴同时悬吊在恒温T0的纯溶剂的饱和蒸汽气氛下时,蒸汽相中的溶剂分子将向溶液滴凝聚,同时放出凝聚热;使溶液滴的温度升至T,经过一定时间后两液滴达到稳定的温差,被转换成电信号,而与溶液中溶质的摩尔分数成正比,5、光散射法(light scattering,简称LS)对于小粒子(尺寸<)稀溶液,散射光强是各个分子散射光强的简单加和,没有干涉。
对于大粒子(尺寸> )稀溶液,分子中的某一部分发出的散射光与另一部分发出的散射光相互干涉,使光强减弱,称内干涉。
高分子稀溶液属于后者。
光散射法测定高聚物相对分子质量的公式如下:对于无规线团状分子链,散射因子P(θ)为测定不同浓度和不同角度下的瑞利比,以对 (q为任意常数)作图,将两个变量C和θ均外推至零,从截距求,从斜率求和。
这种方法称为Zimm作图法。
6、黏度法(viscosity)利用毛细管黏度计通过测定高分子稀溶液的相对黏度,求得高分子的特性黏数,然后利用特性黏数与相对分子质量的关系式计算高聚物的黏均相对分子质量。
以下是表示黏度的几种参数:本体黏度(绝对黏度)η是牛顿黏度定律的比例系数:式中:σ-剪切应力;γ-剪切速率测定所用的设备主要是一根黏度计,通常采用可稀释的乌氏(Ubbelohde)黏度计。
当黏度计流速再100秒以下时,必须考虑动能校正,从泊肃叶(Poiseuille)定律出发,可导出校正式:外推法求特性黏数采用的黏度~浓度关系式有:一点法只用一个浓度计算,常见的一点法公式有:与相对分子质量的关系式多采用马克-霍温克(Mark-Houwink)关系式:式中:,也是一个反映高分子与溶剂相互作用的参数。
在良溶剂中,所以;在状态下。
对于刚棒高分子;对于紧密球,与M无关。
除了与相对分子质量有关外,还与分子形态、高分子与溶剂相互作用能有关,因而可用来求和溶胀因子。
现将高分子与溶剂相互作用的各参数(同时反映了溶剂的性质)归纳于表4-2。
表4-2高分子溶液的主要参数7、其他方法其他还有超速离心沉降(又分沉降平衡法和沉降速度法,主要用于蛋白质等的测定)、电子显微镜、凝胶色谱(GPC)等,GPC将在下章详述。
表4-3各种平均相对分子质量的测定方法4.3聚合物的相对分子质量分布及其测定相对分子质量分布的意义和表示方法:平均相对分子质量不足于表征高聚物分子的大小,因为它无法知道多分散系数的程度。
多分散系数等参数只是对多分散性的粗略描述,更仔细和全面的描述还需要研究相对分子质量分布。
相对分子质量分布对性质有重要影响。
但由于相对分子质量对聚合物性能的影响常存在一个临界相对分子质量,超过它后影响不大,因而相对分子质量分布越宽,相当于相对分子质量越低的影响效果(相对分子质量高的部分看成没有影响)。
相对分子质量分布是指聚合物试样中各个级分的含量和相对分子质量的关系。
相对分子质量分布的表示方法有两种:1、分布曲线高聚物的级分分数可达成千上万,每个级分最小只差一个结构单元,因而可用连续曲线来表示分布。
常用的分布曲线有微分重量分布曲线、对数微分重量分布曲线与积分(或称累积)重量分布曲线(图5-1),注意微分重量分布曲线是不对称的,而对数微分重量分布曲线是对称的,符合正态分布。
相应的还有数量分布曲线,但不常用。
(a)微分重量分布曲线 (b)对数微分重量分布曲线(c)积分重量分布曲线图4-1相对分子质量的重量分布曲线2、列表法采用适当方法将聚合物试样进行分级,得到一系列不同分子量的级分。
对每一级分进行称量并测定其分子量,将每一级分的重量分数和分子量数据列表。
3、Schulz-Dinlinger习惯法第i个级分的累积重量为:式中:Ii——分子量小于等于Mi的聚合物分子在中占的重量分数。
将Ii对Mi或聚合度Pi作图,即可得到累积重量分布的阶梯曲线。
将各阶梯垂线的中点连接成光滑的曲线,就是分子量的重量分布曲线。
从该曲线用图解微分法求出斜率,并以此为纵坐标,相对摩尔质量M或聚合度P为横标作图,便可求得分子量的微分重量分布曲线。
从Schulz-Dinlinger相对摩尔质量积分重量分布曲线上,读取I=0.05、0.15……0.95共十点的相对摩尔质量(其物理意义是将试样分成假想的十个等重量级分),按下式可以计算数均和重均相对摩尔质量:该方法通常称为“十点法”。
聚合物相对分子质量分布的测定多采用实验分级方法来进行。
聚合物的实验分级方法和测定主要有三类,它们的比较列于表4-4。
表4-4测定聚合物相对分子质量分布的方法4.4凝胶色谱法凝胶色谱法(Gel Permeation Chromatography,简称GPC,又称凝胶渗透色谱)是目前最广泛应用的方法。
一般认为是体积排除机理,因而又被称为体积排除色谱法(SEC)。
当试样随淋洗溶剂进入柱子后,溶质分子即向多孔性凝胶的内部孔洞扩散。
较小的分子除了能进入大的孔外,还能进入较小的孔,而较大的分子只能进入较大的孔,甚至完全不能进入孔洞而先被洗提。
因而尺寸大的分子先被洗提出来,尺寸小的分子较晚被洗提出来,分子尺寸按从大到小的次序进行分离。
1、校准曲线GPC得到的原始曲线是洗出体积(又称保留体积)与仪器响应值(常用示差折光检测器,其响应值为)的关系。
值经归一化后得重量分数:还必须转换成相对分子质量才能成为分布曲线。
根据分离机理利用一组已知相对分子质量的标样测得,以对作图得校准曲线,直线两头的拐弯是因为相对分子质量太大的部分被完全排斥而相对分子质量太小的完全“渗透”导致的。
还必须转换成相对分子质量才能成为分布曲线。
根据分离机理利用一组已知相对分子质量的标样测得,以对作图得校准曲线,直线两头的拐弯是因为相对分子质量太大的部分被完全排斥而相对分子质量太小的完全“渗透”导致的。
现代GPC仪器已经利用激光小角光散射或自动黏度计等方法对每一级分的相对分子质量快速直接测定,从而避免了校准带来的麻烦和误差。
2、普适校准曲线不同高分子尽管相对分子质量相同,但体积不一定相同。
用一种高分子(常用阴离子聚合的窄分布聚苯乙烯做标样)测得的校准曲线不能用于校准其他高分子。
必须找到相对分子质量与体积的关系。
人们发现高分子的(称为流体力学体积)相同,淋出体积就相同,以对作的曲线称为普适校准曲线。
从一种聚合物的相对分子质量可以利用下面关系式计算另一种聚合物的相对分子质量。
3、平均相对分子质量的求法(1)定义法由于GPC的级分数很多(大于20),可以直接代入定义式计算:式中:为检测器的响应值。
此法的优点是适用于任何形状的GPC谱图。
(2)函数适应法(与基于溶解度的分级不同,这里利用正态分布函数)许多聚合物的GPC谱图是对称的,接近Gauss(高斯)分布,可用正态分布函数描述:式中——标准方差,等于半峰宽的1/2,近似等于峰底宽的1/4;——峰值处的洗出体积。
式中:——以自然对数为底的校准曲线斜率,即。
(注意:前述正态分布函数中)此法的优点是不必把响应值归一化处理成重量分数,而直接利用GPC原始谱图的峰宽和峰值即可计算。
4、峰加宽效应及其改正对于单分散样品,GPC谱图理应是条谱线,但实际上仍是一个窄峰,峰加宽的原因是多流路效应、纵向分子扩散、孔洞中的扩散和吸附效应等。
改正加宽效应的方法常用改正因子G。
利用低分子化合物(如邻二氯苯、甲基红、亚甲基蓝等)的GPC谱图峰宽的1/4为,求得。
5、柱效柱效定义为理论塔板当量高度(HETP),等于理论塔板数N的倒数:式中:L为柱长; W为峰宽。
