当前位置：文档之家 › 利用CorelDraw来制作专题地图

利用CorelDraw来制作专题地图

  • 格式：docx
  • 大小：221.15 KB
  • 文档页数：4

利用CorelDraw来制作专题地图

一、利用CorelDraw来制作专题地图

利用美术创作软件可以制作出色彩绚丽，内容生动丰富的教学地图来，但利用美术创作软件制作地图需要丰富的地理专业知识，且需要一定的美术创作功底和创意。

（一）CorelDraw在地图制作方面的特点

1．CorelDraw是一款用于美术创意的软件，在艺术表现力上要远远胜于普通GIS软件创作出来的地图，使得其非常适用于教学制图。

2．CorelDraw是一款易学易用的软件，不需要专门的培训，而且使用的书籍很容易买到，易于普及。

3．CorelDraw提供了很广阔的艺术创作空间，可以用来创作教学地图，也可以用来制作丰富的图例和图片。

4．CorelDraw无法处理数据，所以利用它绘制的图表和专题地图只能是粗略的、概括的表示，很难做到精确。

（二）CorelDraw地图制作简介

1．CorelDraw简介

CorelDraw的界面如图5-6，主要有工具栏、编辑区、调色版、图层管理器、绘图工具参数栏等等界面与模块。 图5-6 CorelDraw基本工作界面

本小节主要选取CorelDraw与地图制作密切相关的工具和菜单指令进行介绍，至于CorelDraw的其他功能就留给读者自己探索了。

2．常用的工具和命令介绍

在CorelDraw中有主要用以下的一些工具进行地图的绘制：

（1）（1）绘线工具组：

这组工具主要用来绘制各种曲线。其中是手绘工具，利用它可以绘制直线和任意的线条；

是贝塞尔工具，利用它可以绘制非常完美的弧线。它们的主要作用是勾绘地图的线条和区域的边界，以及地图上的线状要素。

（2）（2）节点编辑工具

节点编辑根据用来选中和编辑各类线上的点，不但可以改变线的形态还可以进行线的合并等操作。

（3）（3）“图层管理”窗口

作图时，不可能所有的图形和图象都集中在一个图层里，适当的分层可以易于管理，提高效率。“图层管理”窗口可以管理任何的图层，使您的工作井井有条。

（4）“排列”菜单下的“结合”和“分离”选项

这两个选项非常有用，是进行勾绘公共边界的操作时常用的命令。

3．利用CorelDraw绘制地图

这里通过绘制我国西南三省的政区图来简单讲解CorelDraw用于地图绘制的操作。具体步骤如下：

（1）导入准备好的西南三省图

打开CorelDraw，单击“文件”菜单下的“导入”命令。输入正确的路径后打开文件。在图层管理中将此图层命名为“底图”，最后得到如图5-7所示：

图5-7 在CorelDraw中导入西南三省底图 （2）利用贝塞尔工具勾绘“四川省”边界

建立一个新的图层，命名为“四川”。用贝塞尔工具在两个拐点处定下点，然后拖动鼠标就可以在两点间绘制曲线了。分别在每个拐点处定下点，然后饶四川边界一圈，最后封闭图形，然后在轮廓编辑器中选择“—··—”的线形，在轮廓宽度中选择合适的宽度（一般在0.1左右）。最后可得图5-8：

图5-8 勾绘“四川”边界后的图层

（3）勾画公共的边界

在CorelDraw中，当曲线封闭时就可作为面要素来处理，这时可以给区域（面要素）上色。

合集下载

基于CorelDraw的地图编绘技术研究

基于CorelDraw的地图编绘技术研究

基于CorelDraw的地图编绘技术研究

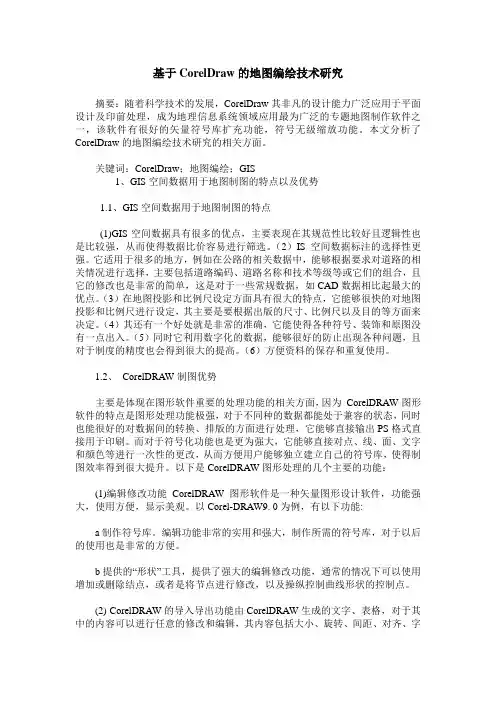

摘要：随着科学技术的发展，CorelDraw其非凡的设计能力广泛应用于平面设计及印前处理，成为地理信息系统领域应用最为广泛的专题地图制作软件之一，该软件有很好的矢量符号库扩充功能，符号无级缩放功能。本文分析了CorelDraw的地图编绘技术研究的相关方面。

关键词：CorelDraw；地图编绘；GIS

1、GIS空间数据用于地图制图的特点以及优势

1.1、GIS空间数据用于地图制图的特点

(1)GIS空间数据具有很多的优点，主要表现在其规范性比较好且逻辑性也是比较强，从而使得数据比价容易进行筛选。（2）IS空间数据标注的选择性更强。它适用于很多的地方，例如在公路的相关数据中，能够根据要求对道路的相关情况进行选择，主要包括道路编码、道路名称和技术等级等或它们的组合，且它的修改也是非常的简单，这是对于一些常规数据，如CAD数据相比起最大的优点。（3）在地图投影和比例尺设定方面具有很大的特点，它能够很快的对地图投影和比例尺进行设定，其主要是要根据出版的尺寸、比例尺以及目的等方面来决定。（4）其还有一个好处就是非常的准确，它能使得各种符号、装饰和原图没有一点出入。（5）同时它利用数字化的数据，能够很好的防止出现各种问题，且对于制度的精度也会得到很大的提高。（6）方便资料的保存和重复使用。

1.2、 CorelDRAW制图优势

主要是体现在图形软件重要的处理功能的相关方面，因为 CorelDRAW图形软件的特点是图形处理功能极强，对于不同种的数据都能处于兼容的状态，同时也能很好的对数据间的转换、排版的方面进行处理，它能够直接输出PS格式直接用于印刷。而对于符号化功能也是更为强大，它能够直接对点、线、面、文字和颜色等进行一次性的更改，从而方便用户能够独立建立自己的符号库，使得制图效率得到很大提升。以下是CorelDRAW图形处理的几个主要的功能：

(1)编辑修改功能CorelDRAW图形软件是一种矢量图形设计软件，功能强大，使用方便，显示美观。以Corel-DRAW9. 0为例，有以下功能:

使用CorelDraw图形软件编制专题地图集

使用CorelDraw图形软件编制专题地图集

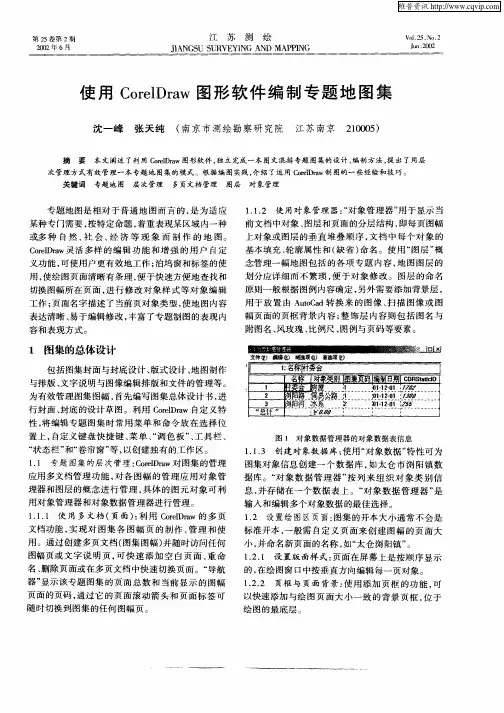

第２５卷第２期　２００２年６月　江苏测绘　ＪＬａ，ＮＧＳＵ　ＳＵＲＶＥＹＩＮＧ　ＡＮＤ　ＭＡＰＰＩＮＧ　Ｖｏ１．２５．Ｎｏ．２　Ｊｕｎ．２００２　使用ＣｏｒｅｌＤｒａｗ图形软件编制专题地图集　沈一峰张天纯　（南京市测绘勘察研究院　江苏南京　２１０００５）　摘要本文阐述了利用ＣｏｒｅｌＤｒａｗ图形软件，独立完成一本图文混排专题图集的设计、编制方法，提出了用层　次管理方式有效管理一本专题地图集的模式。根据编图实践，介绍了运用ＣｏｒｄＤｒａｗ常ｊ图的一些经验和技巧。　关键词　专题地图　层次管理　多页文档管理　图层对象管理　专题地图是相对于普通地图而言的，是为适应　某种专门需要，按特定命题，着重表现某区域内一种　或多种自然、社会、经济等现象而制作的地图。　ＣｏｒｅｌＤｒａｗ灵活多样的编辑功能和增强的用户自定　义功能，可使用户更有效地工作；泊坞窗和标签的使　用，使绘图页面清晰有条理，便于快速方便地查找和　切换图幅所在页面，进行修改对象样式等对象编辑　工作；页面名字描述了当前页对象类型，使地图内容　表达清晰、易于编辑修改，丰富了专题制图的表现内　容和表现方式。　１图集的总体设计　包括图集封面与封底设计、版式设计、地图制作　与排版、文字说明与图像编辑排版和文件的管理等。　为有效管理图集图幅，首先编写图集总体设计书，进　行封面、封底的设计草图。利用ＣｏｒｅｌＤｒａｗ自定义特　性，将编辑专题图集时常用菜单和命令放在选择位　置上，自定义键盘快捷键、菜单、“调色板”、工具栏、　“状态栏”和“卷帘窗”等，以创建独有的工作区。　１．１专题图集的层次管理：ＣｏｒｅｌＤｒａｗ对图集的管理　应用多文档管理功能，对各图幅的管理应用对象管　理器和图层的概念进行管理，具体的图元对象可利　用对象管理器和对象数据管理器进行管理。　１．１．１使用多文档（页面）：利用ＣｏｒｅｌＤｒａｗ的多页　文档功能，实现对图集各图幅页的制作、管理和使　用。通过创建多页文档（图集图幅）并随时访问任何　图幅页或文字说明页，可快速添加空白页面、重命　名、删除页面或在多页文档中快速切换页面。“导航　器”显示该专题图集的页面总数和当前显示的图幅　页面的页码，通过它的页面滚动箭头和页面标签可　随时切换到图集的任何图幅页。　１．１．２使用对象管理器：“对象管理器”用于显示当　前文档中对象、图层和页面的分层结构，即每页图幅　上对象或图层的垂直堆叠顺序，文档中每个对象的　基本填充、轮廓属性和（缺省）命名。使用“图层”概　念管理一幅地图包括的各项专题内容，地图图层的　划分应详细而不繁琐，便于对象修改。图层的命名　原则一般根据图例内容确定，另外需要添加背景层，　用于放置由ＡｕｔｏＣａｄ转换来的图像、扫描图像或图　幅页面的页框背景内容；整饰层内容则包括图名与　附图名、风玫瑰、比例尺、图例与页码等要素。　ｌ　１；名稍　接会　名称。ｌ对象　甥４　Ｉ图集页码Ｉ编铝０目；５引ｃＤＲｓｌ。峙ｃＩＤ　忖委会畴屋　：１　：０１—１２－０１：１７０２　２　洲阳路简易公路　：０１—１２—０１：１３００一…　３　浏阳河冰系　：０１・１２－叭：脚　：ｙ０．００　：　：　图１对象数据管理器的对象数据表信息　１．１．３创建对象数据库：使用“对象数据”特性可为　图集对象信息创建一个数据库，如太仓市浏阳镇数　据库。“对象数据管理器”按列来组织对象类别信　息，并存储在一个数据表上。“对象数据管理器”是　输入和编辑多个对象数据的最佳选择。　１．２设置绘图区页面：图集的开本大小通常不会是　标准开本，一般需自定义页面来创建图幅的页面大　小，并命名新页面的名称，如“太仓浏阳镇”。　１．２．１设置版面样式：页面在屏幕上是按顺序显示　的，在绘图窗口中按垂直方向编辑每一页对象。　１．２．２页框与页面背号：使用添加页框的功能，可　以快速添加与绘图页面大小一致的背景页框，位于　绘图的最底层。

使用CORELDRAW图形软件编制专题地图集

使用CORELDRAW图形软件编制专题地图集

龙源期刊网

使用CORELDRAW图形软件编制专题地图集

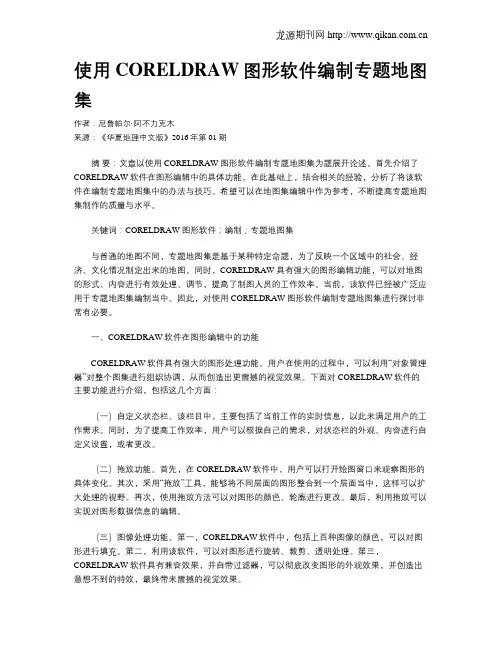

作者：尼鲁帕尔·阿不力克木

来源：《华夏地理中文版》2016年第01期

摘 要：文章以使用CORELDRAW图形软件编制专题地图集为题展开论述。首先介绍了CORELDRAW软件在图形编辑中的具体功能。在此基础上，结合相关的经验，分析了将该软件在编制专题地图集中的办法与技巧。希望可以在地图集编辑中作为参考，不断提高专题地图集制作的质量与水平。

关键词：CORELDRAW图形软件；编制；专题地图集

与普通的地图不同，专题地图集是基于某种特定命题，为了反映一个区域中的社会、经济、文化情况制定出来的地图。同时，CORELDRAW具有强大的图形编辑功能，可以对地图的形式、内容进行有效处理、调节，提高了制图人员的工作效率。当前，该软件已经被广泛应用于专题地图集编制当中。因此，对使用CORELDRAW图形软件编制专题地图集进行探讨非常有必要。

一、CORELDRAW软件在图形编辑中的功能

CORELDRAW软件具有强大的图形处理功能。用户在使用的过程中，可以利用“对象管理器”对整个图集进行组织协调，从而创造出更震撼的视觉效果。下面对CORELDRAW软件的主要功能进行介绍，包括这几个方面：

（一）自定义状态栏。该栏目中，主要包括了当前工作的实时信息，以此来满足用户的工作需求。同时，为了提高工作效率，用户可以根据自己的需求，对状态栏的外观、内容进行自定义设置，或者更改。

（二）拖放功能。首先，在CORELDRAW软件中，用户可以打开绘图窗口来观察图形的具体变化。其次，采用“拖放”工具，能够将不同层面的图形整合到一个层面当中，这样可以扩大处理的视野。再次，使用拖放方法可以对图形的颜色、轮廓进行更改。最后，利用拖放可以实现对图形数据信息的编辑。

利用CorelDraw软件编制专题地图的工艺与流程

利用CorelDraw软件编制专题地图的工艺与流程

利用CorelDraw软件编制专题地图的工艺与流程

摘要:本文简述了CorelDraw软件在编制专题地图的工艺流程，及编制环节需要做的工作及需要解决的问题。并就个别关键的难点问题提出了解决方法。

关键词：CorelDraw；地图制图； 排版

Abstract： This paper briefly introduces the making process of the thematic maps

using CorelDraw software,and describes which need to be done and the problems

need to be solved in the preparation link of the thematic maps. This paper also puts

forward the solving method on the individual key problems.

Key word: corelDraw ；map mapping; composing中图分类号：P283 文献标识码： A文章编号：2095-2104（2012）

一、前言

CorelDraw 是风靡全球的一款图形图像设计软件，被广泛应用于广告设计、印刷包装设计、服装设计、美工设计等平面美术设计行业。CorelDraw既具有Photoshop丰富的图像设计效果，又具备autocad软件的图形编辑功能，不仅如此，CorelDraw具备从原图数字化到图形图像组版和发排出版全由它自己来完成，因此以往需要采用多种软件才能完成的工作,现在只需CorelDRAW软件就能单独完成,大大节约了成本，提高了生产效率，优势明显。

二、作业流程

1、地图设计

地图设计主要确定底图的图幅大小、比例尺、投影；资料来源、分析、处理方法；要素表达方法、图面内容安排、符号及颜色设计；编写技术设计书。
