XX有限公司 ZJ-7.6-04

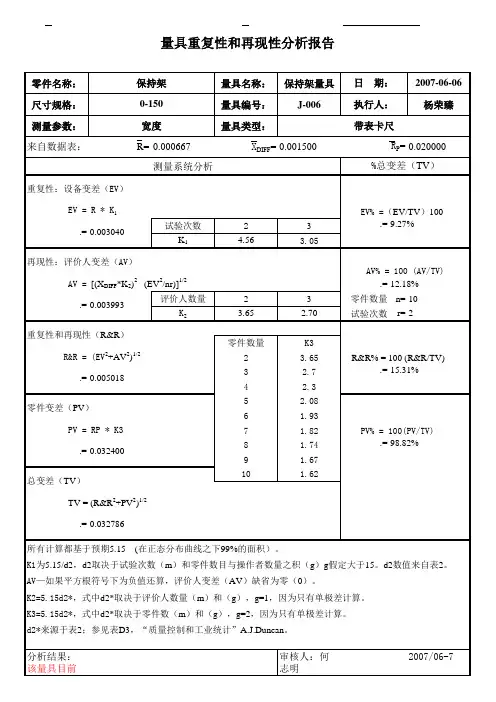

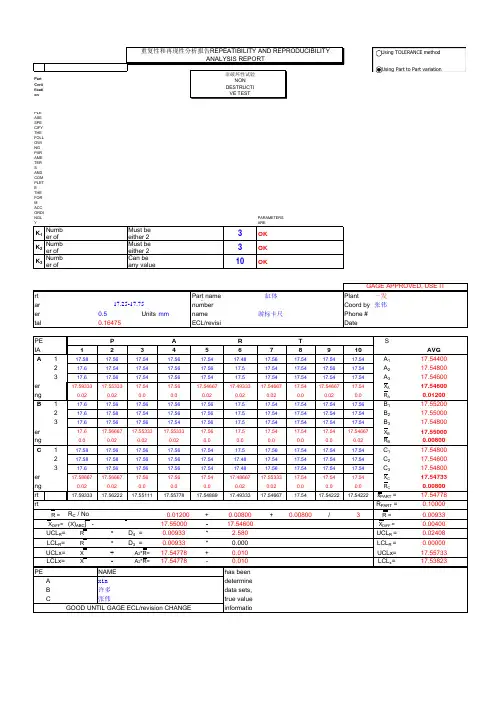

量具重复性和再现性（ GR＆R）分析报告
NO:
测量仪器名称 零（部）件图号 测量日期
编制
测量仪器编号 零（部）件名称 尺寸上限
批准
测量参数 特性名 尺寸下限
评价者测量次数
A：
第一次 测 量 对 象 平均值 X'=X
1 2 3 4 5 6 7 8 9 10 R'=R,X''= X,R''= R
第二次
第三次
平均值 X'a=
极差 R'a=
B：
第一次
第二次
第三次
X'b= 平均值
R'b= 极差
C：
第一次
第二次
第三次
平均值 X'c=
极差 R'c=
零件（X'p） X''=
平均值 Rp=MaxX'p －MinX'p(X'p 的最大值与最小值的差） Rp=
R''=(R'a+R'b+R'c)'/3 R''=
X'DIFF =MaxX' －MinX' (X'a,X'b,X'c 的最大值与最小值的差 ) X'DIFF =
UCL R=D4×R'' (2次测量时， D4=3.27，3次测量时， D4=2.574) UCLR=
LCL R=D3×R'' (7次测量以内时， D3=0) LCL R=
【测量极差的控制】
UCL R代表单个 R的极限。圈出那些超出极限的值，查明原因并纠正。同一评价者采用
最初的仪器重复这些读数或剔除这些值，并由其余观测值再次平均并计算 R和极限值。
【测量系统能力分析 】
《重复性》 EV=R''×K1 = × = 2次测量时， K1=4.56
（机器变差） 3次测量时， K1=3.05
《再现性》 AV=[(X' DIFF ×K2)
2－(EV 2/nr)] 1/2 n=被测对象数； r=测量次数
1/2 = 评价人为 2人时，K2=3.65
（评价人变差） = [ － ]
评价人为 3人时，K2=2.70
《被测品变差》 PV=RP×K3= × × = = 5个对象时， K3=2.08
10个对象时， K3=1.62
《重复性和再现性》 R&R=[(EV) 2+(AV) 2)] 1/2 = ]
1/2
[ + =
《总变差》 TV=[(R&R) 2+(PV) 2)]1/2 = [ + = ①《测量系统评价》 %R&R=100×(R&R/TV)= / =
②《测量系统评价》 %R&R=100 ×(R&R/ 公差)= / =
分析者的判定·分析及总结：6-04
