离心泵的主要结构

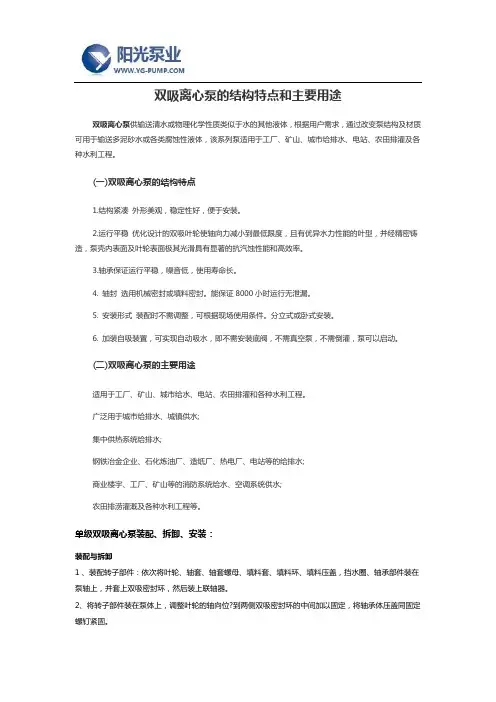

双吸离心泵的结构特点和主要用途

双吸离心泵供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

(一)双吸离心泵的结构特点

1.结构紧凑 外形美观，稳定性好，便于安装。

2.运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光滑具有显著的抗汽蚀性能和高效率。

3.轴承保证运行平稳，噪音低，使用寿命长。

4. 轴封 选用机械密封或填料密封。能保证8000小时运行无泄漏。

5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。

6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

(二)双吸离心泵的主要用途

适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

广泛用于城市给排水、城镇供水;

集中供热系统给排水;

钢铁冶金企业、石化炼油厂、造纸厂、热电厂、电站等的给排水;

商业楼宇、工厂、矿山等的消防系统给水、空调系统供水;

农田排涝灌溉及各种水利工程等。

单级双吸离心泵装配、拆卸、安装：

装配与拆卸

1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位?到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上?料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均?即可，拆卸可按上述装配顺序相反地进行。

安装

1、检转速离心泵和电动机应无损坏。

离心泵主要參數:

一、流量Q(m3/h或m3/s)

离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。

泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。

二、扬程H(m)

离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算

注意以下两点：

(1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

(2) 注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得

式中H为扬程，而升扬高度仅指Δz一项。

例2-1 现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m /h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。

解 由式 查20℃，

h =0.45m

p =0.47Mpa=4.7*10 Pa

p =-0.02Mpa=-2*10 Pa

H=0.45+ =50.5m

三、效率

泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。

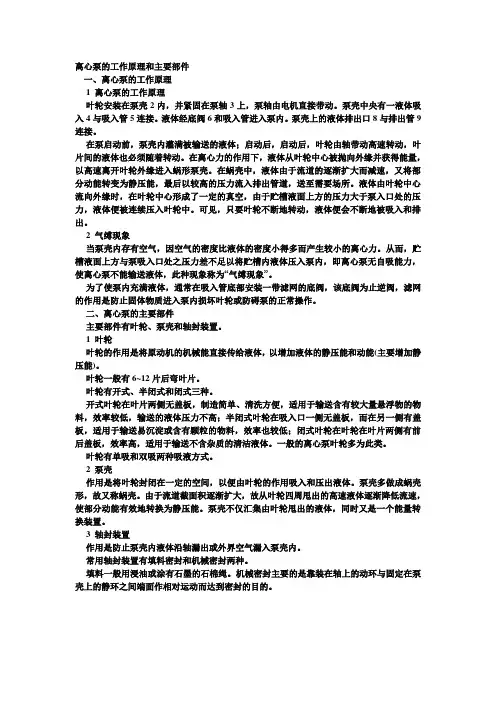

离心泵的工作原理和主要部件

一、离心泵的工作原理

1 离心泵的工作原理

叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

2 气缚现象

当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。

为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。

二、离心泵的主要部件

主要部件有叶轮、泵壳和轴封装置。

1 叶轮

叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。

叶轮一般有6~12片后弯叶片。

叶轮有开式、半闭式和闭式三种。

开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。

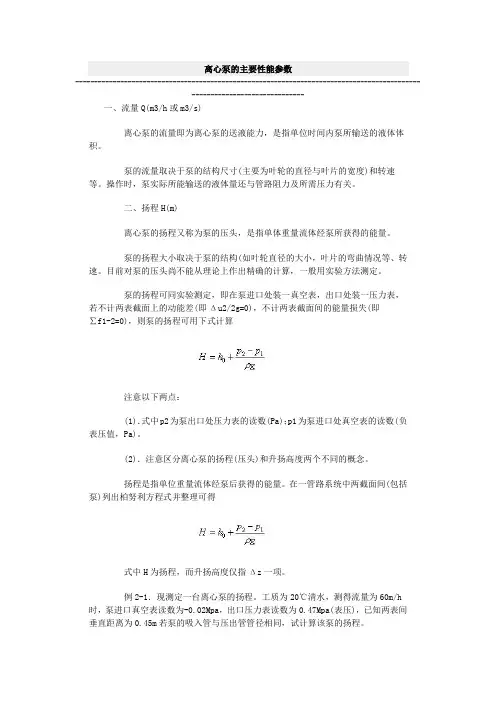

离心泵的主要性能参数

--------------------------------------------------------------------------------------------------------------------------

一、流量Q(m3/h或m3/s)

离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。

泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。

二、扬程H(m)

离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算

注意以下两点：

(1)．式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

(2)．注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得

式中H为扬程，而升扬高度仅指Δz一项。

例2-1．现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m/h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。 解由式

查20℃，

h=0.45m
