离心泵结构原理

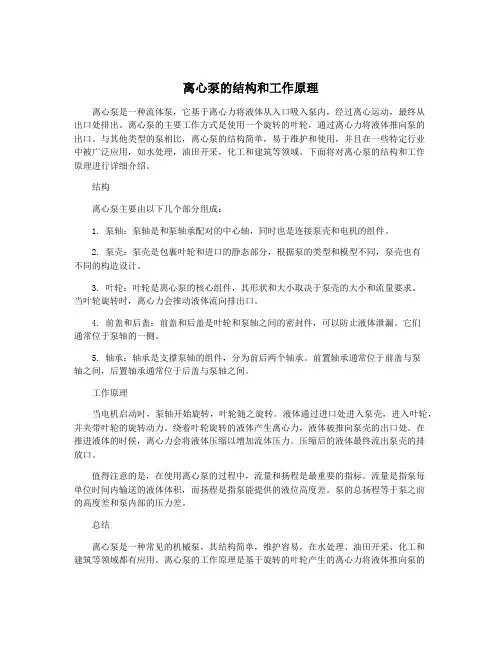

离心泵的结构和工作原理

离心泵是一种流体泵，它基于离心力将液体从入口吸入泵内，经过离心运动，最终从出口处排出。离心泵的主要工作方式是使用一个旋转的叶轮，通过离心力将液体推向泵的出口。与其他类型的泵相比，离心泵的结构简单，易于维护和使用，并且在一些特定行业中被广泛应用，如水处理，油田开采，化工和建筑等领域。下面将对离心泵的结构和工作原理进行详细介绍。

结构

离心泵主要由以下几个部分组成：

1. 泵轴：泵轴是和泵轴承配对的中心轴，同时也是连接泵壳和电机的组件。

2. 泵壳：泵壳是包裹叶轮和进口的静态部分，根据泵的类型和模型不同，泵壳也有不同的构造设计。

3. 叶轮：叶轮是离心泵的核心组件，其形状和大小取决于泵壳的大小和流量要求。当叶轮旋转时，离心力会推动液体流向排出口。

4. 前盖和后盖：前盖和后盖是叶轮和泵轴之间的密封件，可以防止液体泄漏。它们通常位于泵轴的一侧。

5. 轴承：轴承是支撑泵轴的组件，分为前后两个轴承。前置轴承通常位于前盖与泵轴之间，后置轴承通常位于后盖与泵轴之间。

工作原理

当电机启动时，泵轴开始旋转，叶轮随之旋转。液体通过进口处进入泵壳，进入叶轮，并夹带叶轮的旋转动力。绕着叶轮旋转的液体产生离心力，液体被推向泵壳的出口处。在推进液体的时候，离心力会将液体压缩以增加流体压力。压缩后的液体最终流出泵壳的排放口。

值得注意的是，在使用离心泵的过程中，流量和扬程是最重要的指标。流量是指泵每单位时间内输送的液体体积，而扬程是指泵能提供的液位高度差。泵的总扬程等于泵之前的高度差和泵内部的压力差。

总结

离心泵是一种常见的机械泵，其结构简单，维护容易，在水处理、油田开采、化工和建筑等领域都有应用。离心泵的工作原理是基于旋转的叶轮产生的离心力将液体推向泵的出口。流量和扬程是离心泵运行的两个最重要的指标，对于离心泵的选择和使用至关重要。

离心式水泵的常见故障及维修

摘要：水泵类型比较多，其中，离心水泵的应用比较常见，对于离心式水泵，可分为离心泵卧式和立式两种，离心式水泵的运行环境比较特殊，容易发生各类故障，在离心式水泵运行行过程中，必须加强运维管理，采用适宜的故障检测技术和维修措施才能使水泵运行更平稳，出力更好。对此，本文首先对离心泵结构进行介绍，然后对离心式水泵的维护方法进行分析，并对离心式水泵常见故障以及维修策略进行详细探究。

关键词：离心泵；故障；维修

一、离心泵结构

（一）泵壳：离心式水泵的泵壳有两种类型，其一为轴向剖分式，其二为径向剖分式，在离心式水泵运行过程中，泵壳的作用是承受工作压力和液体热负荷。离心式水泵的结构形式主要为蜗壳式，在离心式水泵运行过程中，其内部能够形成螺旋液道，在叶轮旋转过程中即可抛出液体，能够形成静压能，并且将液体扩散至离心式水泵出口位置。

（二）泵轴：在离心式水泵运行过程中，泵轴能够提供充足动力，确保叶轮能够高效运转。在泵轴一端，联轴器连接电动机轴，而对于另一端，能够支撑叶轮，并对叶轮起到固定作用，轴上构件较多，具体包括轴承、叶轮、密封等。对于泵轴材质与结构，要求根据具体的作业环境和参数要求合理选择。

（三）叶轮：离心式水泵叶轮的类型比较多，具体可分为前半、后半开式轮以及闭合式叶轮等，叶轮的作用是收集和转移液体，在离心式水泵运行过程中可做功。在叶轮制造中，要求选择高质量、耐腐蚀材料，包括不锈钢、蒙乃尔合金等。

（四）轴封：轴封的作用是确保离心式水泵的密封性足够严密，在离心式水泵运行过程中，只有保证轴封质量，才能够避免泵壳中的液体漏出或者外界空气进入至离心式水泵中。对于离心式水泵轴封，可分为机械密封以及填料密封两种类型。为了降低故障发生率，可采用两种兼容的方式[1]。

二、离心式水泵工作原理

当离心泵的进水管与泵体被灌满之后，开启水泵，此时水泵叶轮正常旋转，并且将周围液体甩出。叶轮处产生一定真空度，因大气压的作用，水自进水管进入水泵内，在惯性离心力的作用下进行传输并提高水的压力，此时泵内高压水就会伴随排水管道进入特定领域。而水池中的水因为大气压力进入水泵，被水泵中的叶轮连续不断地甩出后，水就会源源 不断地被输送[2]。

离心泵的工作原理及构造离心泵的结构原理

离心泵，是一种常见的流体输送设备，广泛应用于各个领域，如水利、建筑、石化、农业、医药等行业。它具有流量大、扬程高、结构简单、运行平稳等优点，因此受到人们的广泛青睐。那么，离心泵的工作原理及构造是怎样的呢？本文将从以下几个方面进行介绍。

一、离心泵的工作原理

离心泵是利用离心力的作用将流体从低压区域输送到高压区域的机械设备。它的工作原理可以分为两个阶段，即吸入阶段和排出阶段。

1、吸入阶段。当离心泵启动时，叶轮开始旋转，使得流体产生一定的离心力，从而产生负压区域。流体在这个负压区域内被吸入到泵内，然后进入叶轮。

2、排出阶段。随着叶轮的高速旋转，液体被向周围扩散，产生一定的离心力，使其受到向外的压力，从而被排出到排空管道中。

二、离心泵的构造

离心泵主要由吸入口、泵体、叶轮、引出管和驱动装置等几部分组成。 1、吸入口。它通常设置在泵体中央位置，是泵入口。通过它来使流体进入泵体内部，进行离心泵的工作。

2、泵体。它是离心泵的主体部分，由压力壳体和泵底座组成。压力壳体由前壳体、后壳体和蜗壳组成，通过螺栓连接在一起。

3、叶轮。它是泵体内部的旋转部件，主要由叶片、叶轮盘和轴承组成。其作用是将流体吸入泵内，然后通过叶片的旋转推动流体从泵体内部排出。

4、引出管。它是用来将流体从泵体中输送出来的管道，它连接在泵体的出口处，通过管路系统将流体输送到需要的地方。

5、驱动装置。它主要由电动机、减速机、联轴器和轴承等组成，通过电动机的转动来驱动叶轮进行旋转，进而实现泵的工作。

总之，离心泵的结构简单、运行平稳，是一种非常实用的机械设备。通过对离心泵的结构和工作原理的深入了解，可以更好地运用它的优点，为各个行业输送流体提供便捷和高效的服务。

图2-1 离心泵活页轮 2-2 离心泵

离心泵结构简单,操作容易,流量均匀,调节控制方便,且能适用于多种特殊性质物料,因此离心泵是化工厂中最常用的液体输送机械;近年来,离心泵正向着大型化、高转速的方向发展;

2.2.1 离心泵的主要部件和工作原理

一、离心泵的主要部件

1．叶轮

叶轮是离心泵的关键部件,它是由若干弯曲的叶片组成;叶轮的作用是将原动机的机械能直接传给液体,提高液体的动能和静压能;

根据叶轮上叶片的几何形式,可将叶片分为后弯、径向和前弯叶片三种,由于后弯叶片可获得较多的静压能,所以被广泛采用;

叶轮按其机械结构可分为闭式、半闭式和开式即敞式三种,如图2-1所示;在叶片的两侧带有前后盖板的叶轮称为闭式叶轮c图；在吸入口侧无盖板的叶轮称为半闭式叶轮b图；在叶片两侧无前后盖板,仅由叶片和轮毂组成的叶轮称为开式叶轮a图;由于闭式叶轮宜用于输送清洁的液体,泵的效率较高,一般离心泵多采用闭式叶轮;

叶轮可按吸液方式不同,分为单吸式和双吸式两种;单吸式叶轮结构简单,双吸式从叶轮两侧对称地吸入液体见教材图2－3;双吸式叶轮不仅具有较大的吸液能力,而且可以基本上消除轴向推力;

2．泵壳

泵体的外壳多制成蜗壳形,它包围叶轮,在叶轮四周展开成一个截面积逐渐扩大的蜗壳形通道见图2－2;泵壳的作用有：①汇集液体,即从叶轮外周甩出的液体,再沿泵壳中通道流过,排出泵体；②转能装置,因壳内叶轮旋转方向与蜗壳流道逐渐扩大的方向一致,减少了流动能量损失,并且可以使部分动能转变为静压能;

若为了减小液体进入泵壳时的碰撞,则在叶轮与泵壳之间还可安装一个固定不动的导轮见教材图2-4中3;由于导轮上叶片间形成若干逐渐转向的流道,不仅可以使部分动能转变为静压能,而且还可以减小流动能量损失;

注意：离心泵结构上采用了具有后弯叶片的叶轮,蜗壳形的泵壳及导轮,均有利于动能转换为静压能及可以减少流动的能量损失;

3．轴封装置
