轴系设计与分析实验报告

轴系结构组合设计

Ⅰ. 简要说明

Ⅱ. 实验指导书

Ⅲ. 实验报告

Ⅰ. 简要说明

技能楼9509实验室在2010年10月间购进了两箱组合轴系结构设计实验箱，该实验箱可开设轴系结构设计和轴系结构分析两大实验功能。实验箱由8类40种120件零件组成，内有齿轮轴、蜗杆轴和不同结构形状的阶梯轴等轴类零件，齿轮、带轮、联轴器、轴承座、端盖、套杯、套筒等轴上零件，轴承、圆螺母、轴端挡圈、止动垫圈、轴用弹性挡圈、螺钉、螺母等标准件，连接件、支承座类等零件，零件材料为全铝合金，加工精密。实验零件能方便地组合出数十种轴系结构方案，具有内容多样的特点，每一实验箱可供4-6人使用。实验箱与实验指导书和折装工具可开设轴系机构创意设计实验，轴系机构模拟设计实验，轴系机构分析实验，轴系零件测绘实验等实验课程，对培养学生的机械设计能力将有明显的提高。

以下是使用实验零件组合成的轴系结构示例： 轴系结构示例1

轴系结构示例2

轴系结构示例3

轴系结构示例4

轴系结构示例5

轴系结构示例6

轴系结构示例7

Ⅱ. 实验指导书

【机械设计基础实验】

实验四：轴系结构组合设计

一．实验目的

1．熟悉和掌握轴的结构与其设计，弄懂轴及轴上零件的结构形状及功能、工艺要求和装配关系。

2．熟悉并掌握轴及轴上零件的定位与固定方法。

3．熟悉和掌握轴系结构设计的要求与常用轴系结构。

4．了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式。

二．实验原理

任何回转机械都具有轴系结构，因而轴系结构设计是机器设计中最丰富、最需具有创新意识的内容之一，轴系性能的优劣直接决定了机器的性能与使用寿命。由于轴承的类型很多，轴上零件的定位与固定方式多样，具体轴系的种类很多。概括起来主要有：(1)两端单向固定结构；(2)一端双向固定、一端游动结构；(3)两端游动结构(一般用于人字齿轮传动中的一根轴系结构设计)。

如何根据轴的回转转速、轴上零件的受力情况，决定轴承的类型；再根据机器的工作环境决定轴系的总体结构；轴上零件的轴向定位与固定、周向的固定来设计机器的轴系，是机器设计的重要环节。为了设计出适合于机器的轴系，有必要熟悉常见的轴系结构，在此基础上才能设计出正确的轴系结构，为机器的正确设计提供核心的技术支持。

轴系结构设计与分析

1

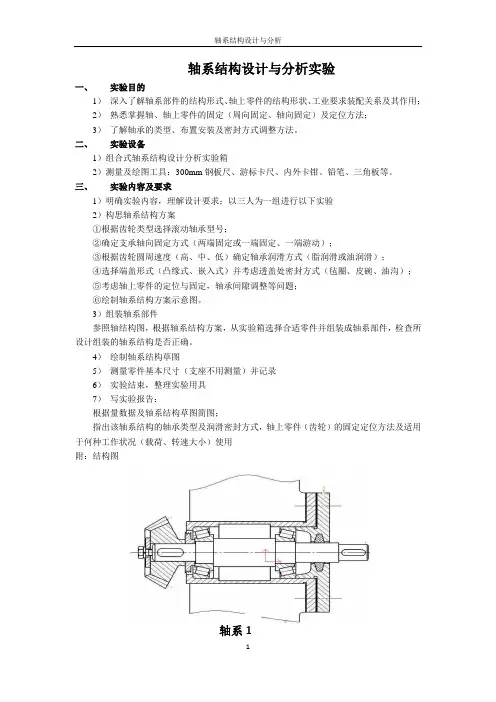

轴系结构设计与分析实验

一、 实验目的

1） 深入了解轴系部件的结构形式、轴上零件的结构形状、工业要求装配关系及其作用；

2） 熟悉掌握轴、轴上零件的固定（周向固定、轴向固定）及定位方法；

3） 了解轴承的类型、布置安装及密封方式调整方法。

二、 实验设备

1）组合式轴系结构设计分析实验箱

2）测量及绘图工具：300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板等。

三、 实验内容及要求

1）明确实验内容，理解设计要求；以三人为一组进行以下实验

2）构思轴系结构方案

①根据齿轮类型选择滚动轴承型号；

②确定支承轴向固定方式（两端固定或一端固定、一端游动）；

③根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑或油润滑）；

④选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）；

⑤考虑轴上零件的定位与固定，轴承间隙调整等问题；

⑥绘制轴系结构方案示意图。

3）组装轴系部件

参照轴结构图，根据轴系结构方案，从实验箱选择合适零件并组装成轴系部件，检查所设计组装的轴系结构是否正确。

4） 绘制轴系结构草图

5） 测量零件基本尺寸（支座不用测量）并记录

6） 实验结束，整理实验用具

7） 写实验报告：

根据量数据及轴系结构草图简图；

指出该轴系结构的轴承类型及润滑密封方式，轴上零件（齿轮）的固定定位方法及适用于何种工作状况（载荷、转速大小）使用

附：结构图

轴系1 轴系结构设计与分析

2

轴系3 轴系4轴系2 轴系结构设计与分析

3

轴系5

轴系6

轴系7 轴系结构设计与分析

4

轴系结构设计与分析实验报告

专业__________班级__________姓名___________成绩________

一、 实验目的

二、实验结果

1）绘制直齿圆柱齿轮轴系结构装配简图

a) 该轴系所选择的轴承类型是轴承的润滑方式为润滑，采用密封；适用于（重、中等、轻）载荷速度的场合。

轴系结构设计实验报告

轴系结构设计实验报告

引言

轴系结构是机械工程中的一个重要概念，它涉及到机械装置中的轴、轴承和传动装置等元件。轴系结构的设计对于机械装置的稳定性和性能有着重要的影响。本实验旨在通过设计和测试不同轴系结构的性能，探索轴系结构的设计原则和优化方法。

实验目的

本实验的目的是研究不同轴系结构的设计对于机械装置性能的影响，具体包括以下几个方面：

1. 了解不同轴系结构的基本原理和特点；

2. 掌握轴系结构的设计方法和步骤；

3. 测试和分析不同轴系结构的性能差异；

4. 探索轴系结构的优化方法。

实验装置和方法

本实验使用了一台模拟机械装置，包括轴、轴承和传动装置等元件。实验过程如下：

1. 选择不同类型的轴承，包括滚动轴承和滑动轴承，并安装在不同的轴上；

2. 设计和制造不同类型的轴系结构，包括单支撑轴系、双支撑轴系和悬臂轴系等；

3. 测试不同轴系结构的转动摩擦力、刚度和振动等性能指标；

4. 分析和比较不同轴系结构的性能差异； 5. 根据实验结果，进行轴系结构的优化设计。

实验结果和讨论

通过实验测试和数据分析，我们得到了以下结果和讨论：

1. 不同类型的轴承对轴系结构的性能有着显著的影响。滚动轴承具有较小的摩擦力和较高的刚度，适用于高速和高负荷的工况；而滑动轴承具有较大的摩擦力和较低的刚度，适用于低速和低负荷的工况。

2. 不同类型的轴系结构对机械装置的性能也有着显著的影响。单支撑轴系具有较大的刚度和较小的振动，适用于要求较高精度和稳定性的工况；双支撑轴系具有较小的刚度和较大的振动，适用于要求较高速度和动态响应的工况；悬臂轴系则适用于较小负荷和较简单的工况。

3. 轴系结构的优化设计需要综合考虑不同性能指标之间的矛盾和平衡。例如，在追求较大刚度的同时，需要注意振动的控制和减小摩擦力的影响。

结论

通过本实验，我们深入了解了轴系结构的设计原理和方法，并通过实验测试和数据分析，探索了不同轴系结构的性能差异和优化设计。我们发现不同类型的轴承和轴系结构对机械装置的性能有着重要的影响，需要根据具体工况和要求进行选择和设计。轴系结构的优化设计需要综合考虑不同性能指标之间的矛盾和平衡，以实现机械装置的稳定性和性能的最佳组合。

轴系结构设计实验心得体会

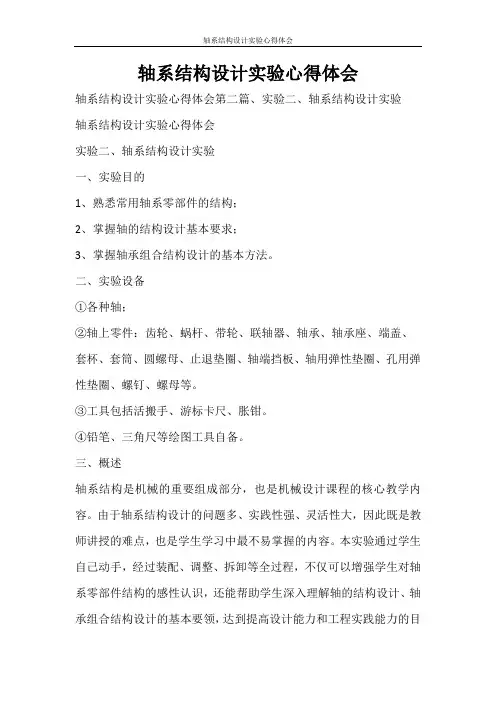

轴系结构设计实验心得体会

轴系结构设计实验心得体会第二篇、实验二、轴系结构设计实验

轴系结构设计实验心得体会

实验二、轴系结构设计实验

一、实验目的

1、熟悉常用轴系零部件的结构；

2、掌握轴的结构设计基本要求；

3、掌握轴承组合结构设计的基本方法。

二、实验设备

①各种轴；

②轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、

套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。

③工具包括活搬手、游标卡尺、胀钳。

④铅笔、三角尺等绘图工具自备。

三、概述

轴系结构是机械的重要组成部分，也是机械设计课程的核心教学内容。由于轴系结构设计的问题多、实践性强、灵活性大，因此既是教师讲授的难点，也是学生学习中最不易掌握的内容。本实验通过学生自己动手，经过装配、调整、拆卸等全过程，不仅可以增强学生对轴系零部件结构的感性认识，还能帮助学生深入理解轴的结构设计、轴承组合结构设计的基本要领，达到提高设计能力和工程实践能力的目轴系结构设计实验心得体会

的。

四、实验内容

1、每组同学根据轴系简图装配轴系部件；

2、分析并测绘部件，在简图上标出零、部件尺寸；

3、编写实验报告，并画出轴系部件装配草图。

五、实验步骤

①根据轴系结构设计装配草图，选择相应的零件实物，按装配工艺要求顺序装在轴上，完成轴系结构设计；

②分析轴系结构方案的合理性。分析时应考虑以下问题：

a.轴上各键槽是否在同一条母线上；

b.轴上各零件是否处于指定位置；

c.轴上各零件的轴向、周向固定是否合理、可靠，如防松、轴承拆卸等；d.轴系能否实现回转运动，运动是否灵活；

e.轴系沿轴线方向的位置是否确定，轴向力能否传到机座上；f.轴系的轴向位置是否需要调整，需要时，如何调整。

③在确认实际装配结构无误时，测绘各零件的实际尺寸（底板不测绘，轴承座只测量轴向宽度）；

④将实验零件放回箱内，排列整齐，工具放回原处；
