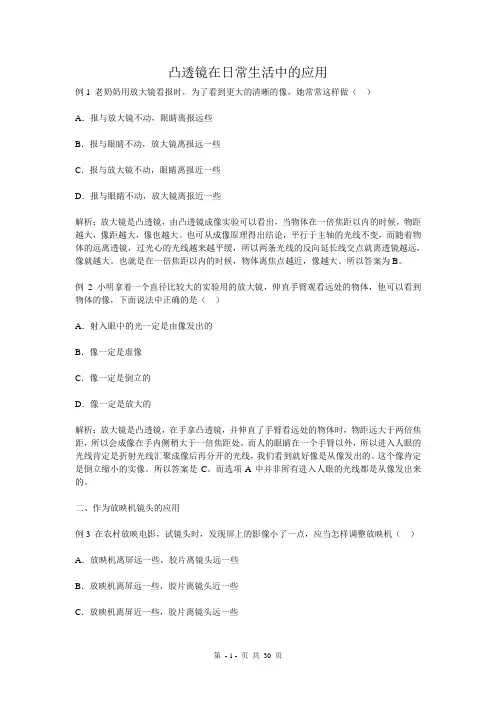

凸透镜成像经典题型分析

凸透镜在日常生活中的应用例1 老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报远些B．报与眼睛不动，放大镜离报远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报近一些解析：放大镜是凸透镜，由凸透镜成像实验可以看出，当物体在一倍焦距以内的时候，物距越大，像距越大，像也越大。

也可从成像原理得出结论，平行于主轴的光线不变，而随着物体的远离透镜，过光心的光线越来越平缓，所以两条光线的反向延长线交点就离透镜越远，像就越大。

也就是在一倍焦距以内的时候，物体离焦点越近，像越大。

所以答案为B。

例2 小明拿着一个直径比较大的实验用的放大镜，伸直手臂观看远处的物体，他可以看到物体的像，下面说法中正确的是（）A．射入眼中的光一定是由像发出的B．像一定是虚像C．像一定是倒立的D．像一定是放大的解析：放大镜是凸透镜，在手拿凸透镜，并伸直了手臂看远处的物体时，物距远大于两倍焦距，所以会成像在手内侧稍大于一倍焦距处。

而人的眼睛在一个手臂以外，所以进入人眼的光线肯定是折射光线汇聚成像后再分开的光线，我们看到就好像是从像发出的。

这个像肯定是倒立缩小的实像。

所以答案是C。

而选项A中并非所有进入人眼的光线都是从像发出来的。

二、作为放映机镜头的应用例3 在农村放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机（）A．放映机离屏远一些，胶片离镜头远一些B．放映机离屏远一些，胶片离镜头近一些C．放映机离屏近一些，胶片离镜头远一些D．放映机离屏近一些，胶片离镜头近一些解析：这是一道凸透镜的应用题，电影放映机镜头（凸透镜）的焦距是不变的，根据凸透镜成像规律，胶片距透镜焦点的距离越近，屏上成的像越大，同时，屏离透镜越远。

凸透镜成像，物体越靠近焦点，成的像越大，此时像离凸透镜越远（实像、虚像都有这个规律）。

反过来，物体离凸透镜越远，成的实像越小，像越靠近焦点。

凹透镜成像，物体体离凹透镜越远，所成的像越小，像越靠近虚焦点。

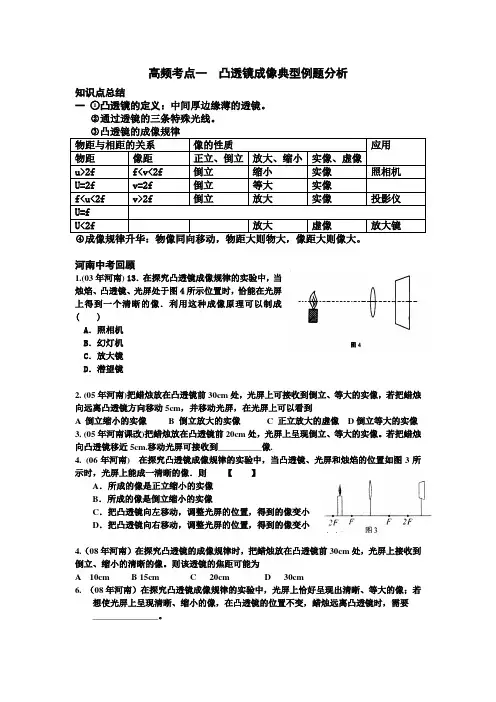

高频考点一凸透镜成像典型例题分析知识点总结一○1凸透镜的定义：中间厚边缘薄的透镜。

○2通过透镜的三条特殊光线。

34河南中考回顾1.(03年河南) 13．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图4所示位置时，恰能在光屏上得到一个清晰的像．利用这种成像原理可以制成( )A．照相机B．幻灯机C．放大镜D．潜望镜2. (05年河南)把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向远离凸透镜方向移动5cm，并移动光屏，在光屏上可以看到A 倒立缩小的实像B 倒立放大的实像C 正立放大的虚像D倒立等大的实像3. (05年河南课改)把蜡烛放在凸透镜前20cm处，光屏上呈现倒立、等大的实像。

若把蜡烛向凸透镜移近5cm.移动光屏可接收到__________像.4. (06年河南) 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图3所示时，光屏上能成一清晰的像．则【】A．所成的像是正立缩小的实像B．所成的像是倒立缩小的实像C．把凸透镜向左移动，调整光屏的位置，得到的像变小D．把凸透镜向右移动，调整光屏的位置，得到的像变小4.（08年河南）在探究凸透镜的成像规律时，把蜡烛放在凸透镜前30cm处，光屏上接收到倒立、缩小的清晰的像。

则该透镜的焦距可能为A 10cmB 15cmC 20cmD 30cm6. （08年河南）在探究凸透镜成像规律的实验中，光屏上恰好呈现出清晰、等大的像；若想使光屏上呈现清晰、缩小的像，在凸透镜的位置不变，蜡烛远离凸透镜时，需要_______________。

5.（09年河南）小周用图l2所示的装置“探究凸透镜成像规律”。

(1)调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在。

(2)小周在图12所示位置得到一个清晰的像。

老师要求她在凸透镜不动的情况下．在光屏上再成一个更小的实像，小周应当把蜡烛向移动．同时把光屏向移动。

(3)小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．她应当向移动光屏，可再次得到清晰的像。

凸透镜，能使光屏上的像再次变得清晰，③符合题意；
④由上述可知，保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜，那么所成的像会远离
凸透镜，这样在光屏上所成的像会更加模糊，④不合题意。
故选 A。

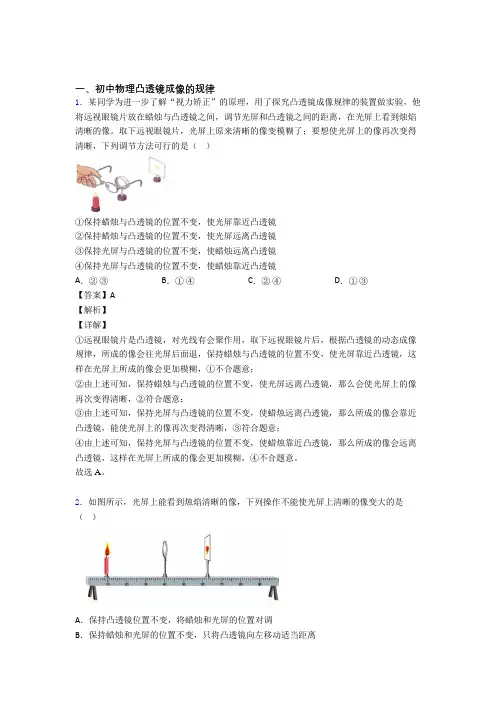

2．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是 （）
A．保持凸透镜位置不变，将蜡烛和光屏的位置对调 B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离
规律，所成的像会往光屏后面退，保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜，这
样在光屏上所成的像会更加模糊，①不合题意；
②由上述可知，保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜，那么会使光屏上的像
再次变得清晰，②符合题意；
③由上述可知，保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜，那么所成的像会靠近
物距 u 小于像距 v ，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个
操作可以使光屏上清晰的像变大，A 项不合题意；
B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距 u 会变小，像 距 v 会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以
能使光屏上清晰的像变大，B 项不合题意； C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律 可知，当物距变小时，像．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变 小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项 D 符合题意。
5．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测
得像距分别为 26 厘米和 16 厘米，则该透镜的焦距 f 为（ ）

中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。

3．在探究“凸透镜成像规律”的实验中。

（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。
