组合轴系结构设计实验报告

轴系设计与分析实验报告

轴系设计与分析实验报告

引言：

轴系设计与分析是机械工程领域中一个重要的研究方向。轴系是机械传动中的关键组成部分，其设计合理与否直接影响到机械系统的性能和寿命。本实验旨在通过对轴系的设计与分析，深入了解轴系的工作原理和设计要点，为机械工程师提供参考和指导。

一、实验目的

本实验的主要目的是通过设计和分析轴系，掌握轴系设计的基本原理和方法，深入理解轴系的工作原理和设计要点。

二、实验原理

1. 轴系的基本概念

轴系是由轴、轴承、传动装置等组成的机械传动系统。轴承是轴系中的重要组成部分，其作用是支撑轴的转动并承受轴上的载荷。

2. 轴系的设计要点

轴系的设计要点包括轴的材料选择、轴的尺寸计算、轴的受力分析等。轴的材料选择应考虑其强度、刚度和耐磨性等因素；轴的尺寸计算应根据轴上的载荷和转速等参数进行；轴的受力分析可以通过有限元分析等方法进行。

三、实验步骤

1. 确定轴系的工作条件和参数，包括载荷、转速等。

2. 根据轴系的工作条件和参数，选择合适的轴材料。

3. 根据轴系的工作条件和参数，计算轴的尺寸。 4. 进行轴的受力分析，包括静态受力分析和动态受力分析。

5. 根据轴的受力分析结果，对轴进行优化设计。

6. 检验轴的设计是否满足要求，包括强度、刚度和耐磨性等方面。

四、实验结果与分析

通过实验，我们设计了一台用于传动的轴系，并对其进行了分析。根据轴系的工作条件和参数，我们选择了合适的轴材料，并计算出了轴的尺寸。通过有限元分析，我们得到了轴的受力分析结果，并对轴进行了优化设计。最后，我们对轴进行了检验，结果表明轴的设计满足了要求。

五、实验总结

通过本次实验，我们深入了解了轴系的设计原理和方法，掌握了轴系设计的基本要点和步骤。实验结果表明，轴系的设计对机械系统的性能和寿命有着重要影响，合理的轴系设计可以提高机械系统的工作效率和可靠性。因此，在实际工程应用中，我们应该重视轴系的设计与分析，确保机械系统的正常运行和长期稳定性。

轴系结构 实验报告

轴系结构实验报告

引言：

轴系结构是机械工程中一个重要的概念，它在许多领域中都有着广泛的应用。本实验旨在通过对轴系结构的实验研究，探索轴系结构在机械传动中的作用和性能。

一、实验目的

1. 了解轴系结构的基本原理和组成；

2. 掌握轴系结构在机械传动中的应用；

3. 研究轴系结构的性能和影响因素。

二、实验器材和方法

1. 实验器材：轴系结构实验装置、测力计、转速计、示波器等；

2. 实验方法：通过调整实验装置的参数，观察和测量不同条件下的轴系结构的性能。

三、实验过程和结果

1. 实验一：调整轴系结构的参数

通过调整轴系结构的参数，如轴的直径、长度、材料等，观察其对传动性能的影响。实验结果显示，轴的直径和长度对传动效率和承载能力有着重要影响，而材料的选择则对轴的强度和耐久性起到决定性作用。

2. 实验二：测量轴系结构的转速和扭矩

利用转速计和测力计，测量轴系结构在不同转速和扭矩下的性能。实验结果表明，轴系结构的转速和扭矩之间存在着一定的关系，而扭矩的大小对轴的变形和疲劳寿命有着直接影响。

3. 实验三：观察轴系结构的振动和噪声

通过示波器和声级计等仪器，观察轴系结构在运行过程中的振动和噪声情况。实验结果显示，轴系结构的不平衡、松动和磨损等因素都会导致振动和噪声的增加，从而影响机械传动的正常运行。

四、实验讨论

1. 轴系结构的优化

通过实验结果的分析，可以得出一些优化轴系结构性能的方法。例如，选择合适的材料和尺寸，加工精度要求，以及定期维护和检修等。

2. 轴系结构的应用

轴系结构在机械传动中有着广泛的应用，如汽车发动机、工业生产线等。实验结果的研究和分析，可以为这些领域的设计和制造提供参考和指导。

五、实验总结

通过本次实验，我们深入了解了轴系结构的基本原理和性能。通过调整参数、测量性能和观察振动噪声等实验方法，我们对轴系结构的应用和优化有了更深入的认识。这将对我们今后的工程设计和实践有着重要的指导意义。

轴系结构实验报告

轴系结构实验报告

引言：

轴系结构是工程学中一个重要的研究领域，它关注的是轴承的设计、轴线的布置以及轴系的稳定性等问题。在实际工程中，轴系结构的设计和优化对于保证机械设备的正常运行起着至关重要的作用。本实验旨在通过对轴系结构的实验研究，探讨轴系结构的性能特点和优化方法。

实验一：轴承选型与布置

在轴系结构中，轴承的选型和布置是关键的一步。在本实验中，我们选择了两种常见的轴承类型：滚动轴承和滑动轴承，并进行了对比研究。

实验结果显示，滚动轴承具有较高的承载能力和较低的摩擦系数，适用于高速旋转的轴系结构。而滑动轴承则具有较低的噪音和振动特性，适用于要求较高平稳性的轴系结构。根据实际需求，我们可以灵活选择不同类型的轴承，并进行合理的布置，以满足工程项目的要求。

实验二：轴系稳定性研究

轴系的稳定性是轴系结构设计和优化的重要考虑因素之一。在本实验中，我们通过改变轴系的几何参数，研究了轴系的稳定性变化。

实验结果显示，当轴系的刚度较小时，轴系容易发生振动和共振现象，导致整个机械系统的运行不稳定。而当轴系的刚度较大时，轴系的稳定性得到了明显改善。因此，在轴系结构设计中，我们需要合理选择轴材料、增加轴系的刚度，以提高轴系的稳定性。

实验三：轴系优化方法 为了进一步提高轴系结构的性能，我们进行了轴系的优化研究。通过改变轴系的结构参数，我们探讨了不同优化方法对轴系性能的影响。

实验结果显示，通过合理设计轴系的结构参数，如减小轴系的质量、增加轴系的刚度等，可以显著提高轴系的性能。此外，我们还发现，采用轴系的动态平衡技术能够有效减小轴系的振动和噪音，提高整个机械系统的运行效率。

结论：

通过本次轴系结构的实验研究，我们深入了解了轴系的性能特点和优化方法。轴承的选型和布置、轴系的稳定性研究以及轴系的优化方法都对轴系结构的性能起着重要的影响。在实际工程中，我们应根据具体需求，合理选择轴承类型、优化轴系结构，并采取相应的措施提高轴系的稳定性和性能。

轴系零件结构设计实验

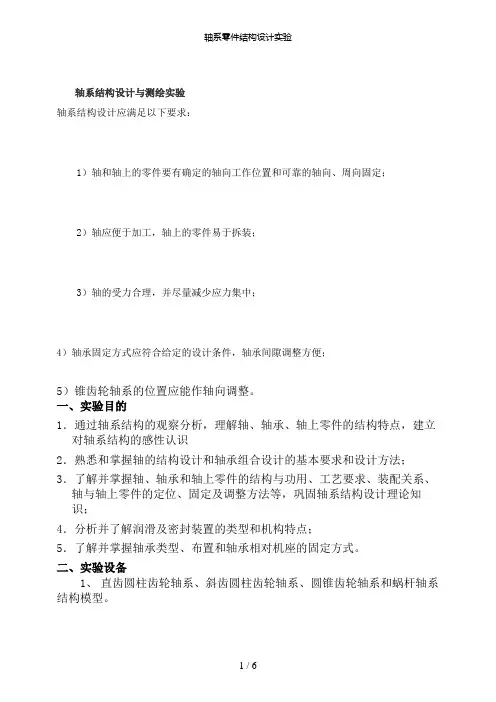

1 / 6 轴系结构设计与测绘实验

轴系结构设计应满足以下要求：

1）轴和轴上的零件要有确定的轴向工作位置和可靠的轴向、周向固定；

2）轴应便于加工，轴上的零件易于拆装；

3）轴的受力合理，并尽量减少应力集中；

4）轴承固定方式应符合给定的设计条件，轴承间隙调整方便；

5）锥齿轮轴系的位置应能作轴向调整。

一、实验目的

1．通过轴系结构的观察分析，理解轴、轴承、轴上零件的结构特点，建立对轴系结构的感性认识

2．熟悉和掌握轴的结构设计和轴承组合设计的基本要求和设计方法；

3．了解并掌握轴、轴承和轴上零件的结构与功用、工艺要求、装配关系、轴与轴上零件的定位、固定及调整方法等，巩固轴系结构设计理论知识；

4．分析并了解润滑及密封装置的类型和机构特点；

5．了解并掌握轴承类型、布置和轴承相对机座的固定方式。

二、实验设备

1、 直齿圆柱齿轮轴系、斜齿圆柱齿轮轴系、圆锥齿轮轴系和蜗杆轴系结构模型。 轴系零件结构设计实验

2 / 6 2.轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。

3.工具包括钢板尺、游标卡尺、内外卡钳、三角板等。

三、实验内容

指导教师根据教学要求给每组指定实验内容（圆柱齿轮轴系、小圆锥齿轮轴系或蜗杆分析）；分析并测绘轴系部件，绘制轴系结构草图，测定和标注各部分尺寸，分析轴头、轴颈等各部分结构特点，并提出自己的见解和评价。 轴系零件结构设计实验

2 / 6 对圆柱齿轮轴系、锥齿轮轴系及蜗杆轴系进行以下分析：

分析轴的各部分结构、尺寸与强度、刚度、加工装配的关系；

1、分析轴上零件的用途、定位及固定方式；

2、分析轴承类型、布置和轴系相对机座的固定方式；

3、了解润滑及密封装置的类型和结构特点。

轴系测绘

1、测绘轴各段直径、长度及主要零件尺寸（对于拆卸困难或无法测量的有关尺寸，可以根据实物相对大小和结构关系估算出结构尺寸）。
