欧姆定律

1 欧姆定律

知识梳理：

一、决定电流大小的因素

1. 电流与电压的关系

（1）按下图所示的电路图连接实验电路。

（2）闭合开关，调节滑动变阻器的滑动触头，改变R两端的电压，同时将电流表和电压表的读数填入表格中。

结论： 。

2. 电流与电阻的关系

电路图同上，换用不同阻值的定值电阻，调节滑动变阻器滑动触头，使电压表读数保持不变，将定值电阻值和对应的电流表读数填入表格。

结论： 。

二、欧姆定律

1. 内容

导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

欧姆定律的公式：如果用U表示加在导体两端的电压，R表示这段导体的电阻，I表示这段导体中的电流，那么，欧姆定律可以写成如下公式：RUI。

公式中I、U、R的单位分别是安、伏和欧。

有关欧姆定律的几点说明：

①欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的。

②对于一段电路，只要知道I、U和R三个物理量中的两个，就可以应用欧姆定律求出另一个。

③使用公式进行计算时，各物理量要用所要求的单位。

④欧姆定律中的电流、电压和电阻这三个量是对同一段导体的同一时刻而言。

2. 应用欧姆定律计算有关电流、电压和电阻的简单问题。

应用欧姆定律解决电路问题的一般步骤：

①根据题意画出等效电路图，判断各用电器的串并联情况。

②判断各电表的测量对象。

③利用串并联电路中电流、电压、电阻的关系和欧姆定律进行计算。

④在多个状态的电路中，各电路中的电阻阻值和电源电压一般不变。 2 基础巩固：

1、图中，能正确描述电阻一定时，电流随电压变化的图象是（ ）

A B C D

欧姆定律较难题

1．（2分）图示电路中（R0阻值已知，表示电阻值），不能测出Rx阻值的是（ ）

2．如下图所示的电路，电源电压保持不变，灯泡L1标有“6V 3W”字样，灯泡L2标有“6V 6W”字样，关于这个电路下列说法正确的有

A．该电路不可能让两盏灯同时正常发光

B．开关S、S1闭合、S2断开，变阻器滑片P由a向b端滑动时，电压表示数变小，电路中总功率变小

C．开关S、S1、S2均闭合，把变阻器滑片P放在a 端不动，如果断开S1，此时电压表和电流表的示数均变小

D．如果让变阻器滑片P滑到中点不动，只闭合S、S1时，电压表的示数比只闭合S、S2时电压表的示数大

3．如图所示的电路中，电源电压保持不变。R1为滑动变阻器，R2、R3为定值电阻。闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V1、V2示数变化的大小分别为ΔU1、ΔU2，电流表示数变化的大小为ΔI。下列判断正确的是 A．ΔU2大于ΔU1

B．与的差值等于R2

C．R2和R3消耗的电功率的和增加了ΔU2·ΔI

D．电压表V1示数变小、电压表V2示数变大，电流表示数变大

4．如图所示，电源电压不变，小灯泡标有“6V 3W”的字样，滑动变阻器的滑片在中点时灯正常发光。当滑片P向b端移动时，下列说法正确的是: （ ）

①电流表的示数变大 ②电压表的示数变大

③灯的实际功率大于3W ④电路中的总功率变小

A．①② B．②④ C．①④ D．②③

5．如四所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（ ） A．ΔU1=0V ΔU2=2V ΔU3=1V B．ΔU1=0V ΔU2=2V ΔU3=2V

《欧姆定律》单元测试题一

一、单项选择题（每小题2分，共36分）

1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）

A．1：2 B．2：1 C．2：3 D．3：2

2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）

A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4

3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）

A．电路中的电流减小油箱油面降低

B．电路中的电流增大油箱油面降低

C．电路中的电流增大油箱油面升高

D．电路中的电流减小油箱油面升高

4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）

A．2．0A B．0．25A C．3．0A D．0．50A

5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）

A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω

6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）

A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动

C．将滑动变阻器滑片向左移动 D．适当增加电池的节数

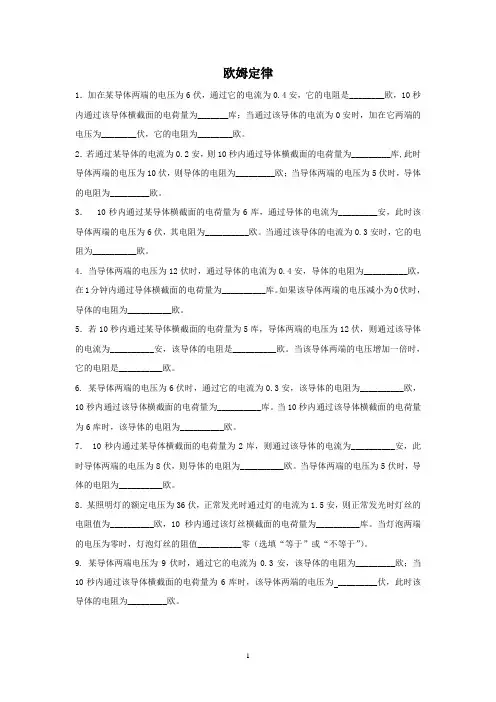

欧姆定律

1．加在某导体两端的电压为6伏，通过它的电流为0.4安，它的电阻是________欧，10秒内通过该导体横截面的电荷量为_______库；当通过该导体的电流为0安时，加在它两端的电压为________伏，它的电阻为________欧。

2．若通过某导体的电流为0.2安，则10秒内通过导体横截面的电荷量为_________库,此时导体两端的电压为10伏，则导体的电阻为_________欧；当导体两端的电压为5伏时，导体的电阻为_________欧。

3． 10秒内通过某导体横截面的电荷量为6库，通过导体的电流为_________安，此时该导体两端的电压为6伏，其电阻为__________欧。当通过该导体的电流为0.3安时，它的电阻为__________欧。

4．当导体两端的电压为12伏时，通过导体的电流为0.4安，导体的电阻为__________欧，在1分钟内通过导体横截面的电荷量为__________库。如果该导体两端的电压减小为0伏时，导体的电阻为__________欧。

5．若10秒内通过某导体横截面的电荷量为5库，导体两端的电压为12伏，则通过该导体的电流为__________安，该导体的电阻是__________欧。当该导体两端的电压增加一倍时，它的电阻是__________欧。

6. 某导体两端的电压为6伏时，通过它的电流为0.3安，该导体的电阻为__________欧，10秒内通过该导体横截面的电荷量为__________库。当10秒内通过该导体横截面的电荷量为6库时，该导体的电阻为__________欧。

7． 10秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为__________安，此时导体两端的电压为8伏，则导体的电阻为__________欧。当导体两端的电压为5伏时，导体的电阻为__________欧。

8．某照明灯的额定电压为36伏，正常发光时通过灯的电流为1.5安，则正常发光时灯丝的电阻值为__________欧，10秒内通过该灯丝横截面的电荷量为__________库。当灯泡两端的电压为零时，灯泡灯丝的阻值__________零（选填“等于”或“不等于”）。
