lm2904工作原理

LM2904是一种双运算放大器，具有两个独立的运算放大器，每个放大器都有一个差分输入和一个单端输出。下面是它的工作原理：

1. 差动输入：LM2904的差动输入由两个输入引脚组成，通常标记为IN+和IN-。IN+是非反相输入，IN-是反相输入。差动输入接收来自外部信号源的差电压，并将其转换成相对地的差动电流。

2. 输入级：差动输入通过输入级放大器进行处理，该级别包括差动放大器和共模放大器。差动放大器增益高，增加了差动信号，而共模放大器增益低，主要起到抑制共模信号的作用。

3. 差动放大器：差动放大器是核心部分，它接收差动输入信号并将其放大。它由多个晶体管组成，通常是由NPN型晶体管和PNP型晶体管配对构成的差动对。这对晶体管在输入端产生了差动电流，并通过差动对的放大作用将其转换成差动电压。

4. 输出级：输出级通常是由晶体管和负载电阻组成的共射极级别。它将差动电压转换为单端输出电压，并通过负载电阻将其驱动到所需电平。

5. 负反馈：LM2904的输出通过一个负反馈电路连接到输入端，以控制放大器的增益和稳定性。负反馈电路通过将一部分输出信号重新注入输入端，使得输出信号与输入信号之间差异减小，从而提高放大器的线性度和稳定性。

总结：LM2904是一种基于多个晶体管设计的双运算放大器，它通过差分输入，输入级，差动放大器，输出级和负反馈电路实现差动信号的放大和转换，从而产生单端输出信号。它常用于各种电路中，如放大、滤波、比较等。

合集下载

LM2904YST中文资料

LM2904YST中文资料

Rev 3

October 20051/15

15LM2904

Low Power Dual Operational Amplifier

■Internally frequency compensated

■Large DC voltage gain: 100dB

■Wide bandwidth (unity gain): 1.1MHz

(temperature compensated)

■Very low supply current/op (500µA) essentially

independent of supply voltage

■Low input bias current: 20nA (temperature

compensated)

■Low input offset current: 2nA

■Input common-mode voltage range includes

ground

■Differential input voltage range equal to the

power supply voltage

■Large output voltage swing 0V to (V

CC - 1.5V)

Description

This circuit consists of two independent, high

gain, internally frequency compensated which

were designed specifically for automotive and

industrial control system. It operates from a single

power supply over a wide range of voltages. The

low power supply drain is independent of the

magnitude of the power supply voltage.

lm2904中文资料

lm2904中文资料

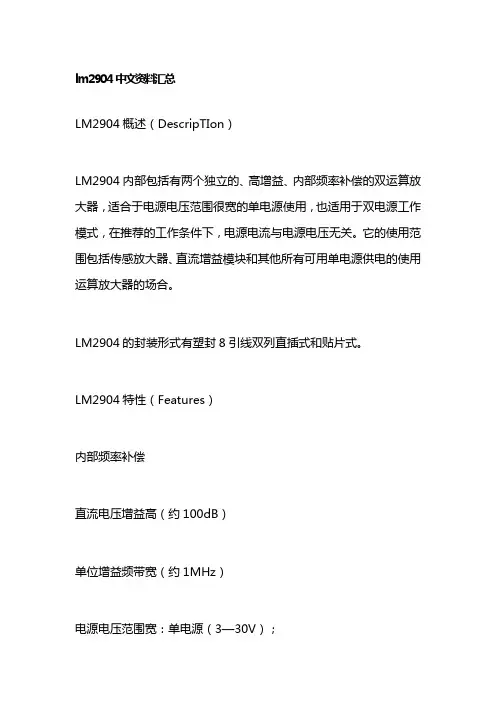

lm2904中文资料汇总

LM2904概述（DescripTIon）

LM2904内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

LM2904的封装形式有塑封8引线双列直插式和贴片式。

LM2904特性（Features）

内部频率补偿

直流电压增益高（约100dB）

单位增益频带宽（约1MHz）

电源电压范围宽：单电源（3—30V）； 双电源（±1.5一±15V）

低功耗电流，适合于电池供电

低输入偏流

低输入失调电压和失调电流

共模输入电压范围宽，包括接地

差模输入电压范围宽，等于电源电压范围

输出电压摆幅大（0至Vcc-1.5V）

lm2904应用电路（一）

该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 工作原理

该装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。

LM2904应用

LM2904应用

LM2904应用

电路图如下，电源输入是14V稳定,第一级运放输入电压out1为1~4v，运放后输出out2为2~8v。out2作为左端电压跟随器的输入，DA-OUT为输出。在实际使用过程中，由于其他电线干扰会在DA-OUT和地之间（1,4脚）产生1.2v左右的交流电压。发现芯片经常损坏，症状有两个：1.跟随器输出不随输入变化，固定在8v，12v等等。2.1,4脚击穿短路。请大家分析下情况，以及如何改进电路，谢谢！

外部接的负载几兆欧姆，测电流只有5uA

一输出电流为40ma，不知道你带的多大。电容C86现在是103，你加大点，改为104的试试。还建议你换下芯片，的电源电压和差动输入电压为26V，你用LM258试试，LM258的电源电压和差动输入电压为32V。两种芯片引脚排列一样，LM258的工作温度范围和

差不多。你要是在0~70度应用可以，你可用.

二首先在8脚VCC近芯片管脚端加上一个高频，不知道你，就选

1000pF~0.1uF的瓷片电容差不多了（0603封装，耐压50V就OK），然后再并一个容值大的带极性电容，10uF以上的钽电容或电解电容都行，注意耐压值的选取和极性，这个是必须的。

你整个电路没有直流耦合，感觉是大了引起电路烧毁。

你最好画下你各个点的输入波形，好帮助你分析问题所在。

lm2904系列运放的工作原理

lm2904系列运放的工作原理

LM2904系列是一种双运放集成电路，常用于模拟信号处理和放大电路中。它采用了差分放大器的工作原理。

LM2904系列的每个运放都由一个差分放大器和一个输出级组成。差分放大器由两个输入端和一个输出端组成。输入端分别为非反相输入端（+）和反相输入端（-）。输出级负责放大差分放大器的输出信号，并将其输出到外部电路。

当在非反相输入端施加一个电压信号时，差分放大器会将这个信号与反相输入端的电压信号进行比较。根据差分放大器的工作原理，如果非反相输入端的电压高于反相输入端的电压，那么输出端的电压将会上升；反之，如果非反相输入端的电压低于反相输入端的电压，那么输出端的电压将会下降。

LM2904系列的输出级会将差分放大器的输出信号进行放大，并输出到外部电路。输出级通常由一个放大器和一个输出级电流源组成。放大器负责放大差分放大器的输出信号，而输出级电流源则负责提供电流给输出级。

总的来说，LM2904系列运放的工作原理是通过差分放大器将输入信号与反相输入端的电压进行比较，并通过输出级将差分放大器的输出信号放大并输出到外部电路。这样可以实现信号的放大和处理。
