工作面过断层及破碎带安全技术措施

大 河 镇 篆 湾 煤 矿 一 号 井

采

掘

工

作

面

过

断

层

安

全

技

术

措

施

（南翼1797水平回风巷） 采掘工作面过断层安全技术措施

我矿110704回采工作面南翼（1797）回风平巷掘进，地测部门根据相关图纸资料及地面实地测量，该巷道在南翼掘进至56——62米时，将遇到一断距为6——8米的一逆断层。为切实加强“安全第一、预防为主”安全生产方针，将结合井下实际，制定掘进工作面过断层安全技术措施，望各生产部门施工单位认真贯彻学习并落实。

1、加强巷道掘进地点的地质调查工作，根据一线掌握收集到的地质资料，及时制定有针对性的施工方法与安全措施。

2、严格执行操作规程、交接班和安全检查制度，不断观察周边围岩稳定状况的变化，及时掌握断层等构造出露时间，一旦发现预兆及时处理，防患于未然。

3、尽量多打眼，减少放炮装药量，降低因放炮对断层带附近顶板的破坏。

4、减小空顶距，及时支设临时支架，永久支架也要及时跟上，滞后距离不能大于2——4米。

5、临近断层，要加强对瓦斯的检查及断层水的疏排工作。坚持超前探眼，眼深不小于20米，眼数不少于5个。

6、接近断层或穿越断层时，支护间距要缩小，在距断层前5米左右要采用密集支柱。

7、加强局部通风管理，严格执行“一通三防、一炮三检”制度，杜绝违章指挥、冒险蛮干行为。

8、超前支护及时跟上，巷道支架背帮要严实，防止漏顶或漏帮。 未尽事宜且按作业规程有关规定执行。

篆湾煤矿 一号井

2010年6月1日

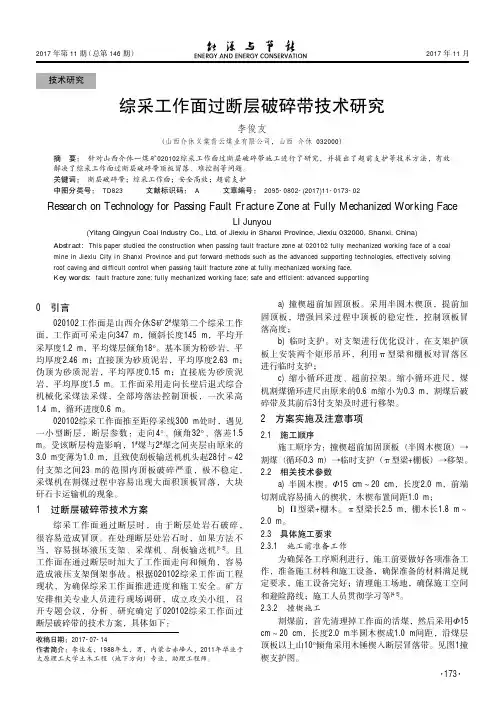

2017年11月2017年第11期

0引言020102工作面是山西介休S矿2#煤第二个综采工作面，工作面可采走向347m，倾斜长度145m，平均开采厚度1.2m，平均煤层倾角18毅。基本顶为粉砂岩，平均厚度2.46m；直接顶为砂质泥岩，平均厚度2.63m；伪顶为砂质泥岩，平均厚度0.15m；直接底为砂质泥岩，平均厚度1.5m。工作面采用走向长壁后退式综合机械化采煤法采煤，全部垮落法控制顶板，一次采高1.4m，循环进度0.6m。020102综采工作面推至距停采线300m处时，遇见一小型断层，断层参数：走向4毅、倾角32毅、落差1.5m。受该断层构造影响，1#煤与2#煤之间夹层由原来的3.0m变薄为1.0m，且致使刮板输送机机头起28付～42付支架之间23m的范围内顶板破碎严重，极不稳定，采煤机在割煤过程中容易出现大面积顶板冒落，大块矸石卡运输机的现象。1过断层破碎带技术方案综采工作面通过断层时，由于断层处岩石破碎，很容易造成冒顶。在处理断层处岩石时，如果方法不当，容易损坏液压支架、采煤机、刮板输送机[1-3]。且工作面在通过断层时加大了工作面走向和倾角，容易造成液压支架倒架事故。根据020102综采工作面工程现状，为确保综采工作面推进进度和施工安全。矿方安排相关专业人员进行现场调研，成立攻关小组，召开专题会议，分析、研究确定了020102综采工作面过断层破碎带的技术方案，具体如下：a)撞楔超前加固顶板。采用半圆木楔顶，提前加固顶板，增强回采过程中顶板的稳定性，控制顶板冒落高度；b)临时支护。对支架进行优化设计，在支架护顶板上安装两个矩形吊环，利用π型梁和棚板对冒落区进行临时支护；c)缩小循环进度、超前拉架。缩小循环进尺，煤机割煤循环进尺由原来的0.6m缩小为0.3m，割煤后破碎带及其前后3付支架及时进行移架。2方案实施及注意事项2.1施工顺序施工顺序为：撞楔超前加固顶板（半圆木楔顶）→割煤（循环0.3m）→临时支护（π型梁+棚板）→移架。2.2相关技术参数a)半圆木楔。椎15cm～20cm，长度2.0m，前端切割成容易插入的楔状，木楔布置间距1.0m；b)Π型梁+棚木。π型梁长2.5m，棚木长1.8m～2.0m。2.3具体施工要求2.3.1施工前准备工作为确保各工序顺利进行，施工前要做好各项准备工作，准备施工材料和施工设备，确保准备的材料满足规定要求，施工设备完好；清理施工场地，确保施工空间和避险路线；施工人员贯彻学习等[4-5]。2.3.2撞楔施工割煤前，首先清理掉工作面的活煤，然后采用椎15cm～20cm，长度2.0m半圆木楔成1.0m间距，沿煤层顶板以上山10毅倾角采用木锤楔入断层冒落带。见图1撞楔支护图。收稿日期：2017-07-14作者简介：李俊友，1988年生，男，内蒙古赤峰人，2011年毕业于太原理工大学土木工程（地下方向）专业，助

752019年第7期

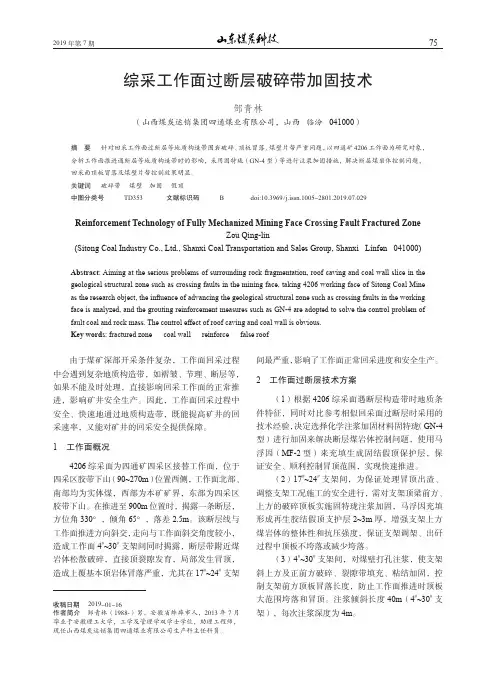

收稿日期 2019-01-16作者简介 邹青林（1988-）男，安徽省蚌埠市人，2013年7月毕业于安徽理工大学，工学及管理学双学士学位，助理工程师，现任山西煤炭运销集团四通煤业有限公司生产科主任科员。综采工作面过断层破碎带加固技术

邹青林

（山西煤炭运销集团四通煤业有限公司，山西 临汾 041000）

摘 要 针对回采工作面过断层等地质构造带围岩破碎、顶板冒落、煤壁片帮严重问题，以四通矿4206工作面为研究对象，

分析工作面推进遇断层等地质构造带时的影响，采用固特珑（GN-4型）等进行注浆加固措施，解决断层煤岩体控制问题，

回采面顶板冒落及煤壁片帮控制效果明显。

关键词 破碎带 煤壁 加固 假顶

中图分类号 TD353 文献标识码 B doi:10.3969/j.issn.1005-2801.2019.07.029

Reinforcement Technology of Fully Mechanized Mining Face Crossing Fault Fractured Zone

Zou Qing-lin

(Sitong Coal Industry Co., Ltd., Shanxi Coal Transportation and Sales Group, Shanxi Linfen 041000)

Abstract: Aiming at the serious problems of surrounding rock fragmentation, roof caving and coal wall slice in the

geological structural zone such as crossing faults in the mining face, taking 4206 working face of Sitong Coal Mine

as the research object, the influence of advancing the geological structural zone such as crossing faults in the working

煤矿过断层及破碎带安全技术措施

集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

煤矿过断层及破碎带安全技术措施

在工作面推进过程中，会遇到大小不同的断层，在断层附近，煤层变软、倾角变化、淋水增大、顶板比较破碎，在工作面过断层期间应严格执行以下安全技术措施。

1.遇断层时，必须加强断层带的支护密度，将断层带的柱距缩小至500—600mm.

2.根据现场的实际情况，酌情在切顶线一排棵棵打上戗柱或戗棚加强支护，必要时在第二排柱上打戗柱加强支护，戗柱要迎着顶板来压的方向戗(正、反、斜戗均可。

3.必须严格加强断层带及破碎带的顶板插背，顶上小板必须插背完好，顶板破碎时，顶上小板必须插背严实，出现顶空必须用大料插背接顶，严禁顶空。

4.断层及破碎带打眼放炮时只能采用密打眼(眼距为600--700mm)，少装药(每个炮眼装1-2个药卷)，放小炮(一次最多起爆顶、底各四个装药眼)的方式进行，严禁大面积放炮。

5.断层及破碎带放炮后必须及时挂支护，并视现场情况酌情棵棵或隔一打一打上贴帮柱，打上贴帮柱后方可放下一炮。

6.断层带要分在同一组内作业，并安排责任心强，有经验的老工人在该段作业，由一名班长亲自指挥并负责该段的安全质量工作，发现不安全隐患必须立即组织处理。

7.若断层带顶板特别破碎，煤壁片帮，应采用大板或方木配合木支柱一板三柱探至煤壁以加强支护，支柱柱帽尺寸不小于长*宽*高=400mm*120mm*70mm，柱帽中部应毛面，防止支柱脱落，大板或方木只能用来挑顶,严禁用来切顶。

8.断层带卧底时，一次卧底量以300mm为宜，且打柱时柱头应向煤壁倾斜3-5度，打柱时柱头向老塘方向倾斜3-5度，以增加支柱的稳定性。

9.断层带支柱、回柱等必须设专人观山，并保证后路畅通无阻。

10.班末班队长安检员和质量验收员必须严格对断层带的工程质量进行验收，若发现不合格品必须及时组织人员整改。
