路基防护工程及施工方案

路基防护工程施工方案、方法

防护工程施工方法、方案

一、浆砌片石挡墙施工

1、人员、材料、机械设备准备

为了保证工程工期能如期完成，我项目部将使用一个施工技术、经验较强的的施工队伍进行施工，并安排有现场技术员、质检员等进行现场实时质量监督。

施工现场配有足够的机械设备及建筑材料。在施工工程中材料员应根据材料的使用情况做好材料补给的准备工作，材料的提供应做到及时且满足施工的使用要求，保证工程施工进度不因材料的缺乏而受到影响。

2、测量放样：

由项目部测量工程师应根据设计图纸中挡墙与中线的距离、挡墙尺寸和该段曲线元素及已设的控制点计算出放样数据进行基坑放样，放出墙趾线，反复闭合，确保无误后打出施工保护桩，平面位置误差在30mm以内。对易破坏的桩号应引出保护桩，并做记录。对处于曲线段、直线段、缓直段根据半径大小加密测点，便于施工人员操作，保证线型顺畅。

3、基坑开挖

施工保护桩打出后，进行基坑开挖。质检员应根据该段基坑土质情况，有无地下水、有无动荷载等因素确定边坡比，用石灰粉标出基坑边线便于机械开挖。基坑坑壁不易稳定并有地下水影响或开挖场地受限制时，应结合实际情况选择适宜的支砌方案或喷锚加固坑壁。基坑尺寸应满足设计及施工要求，当基坑有地下水、渗水、流水情况时，应根据排水要求（排水沟、集水井、排水管网等）加宽、加长基坑尺寸，保证排水沟、集水井在砌体以外，严禁水中开始砌筑。开挖时，实际开挖基坑尺寸比设计尺寸各边略大些，挖机挖至距基底设计标高10～20cm处采用人工清基，进行基坑的修整，并重新进行基坑施工放样，复核基坑尺寸、平面位置。基坑按设计要求开挖好后进行触探仪试验，如基底承载力不能满足设计要求时，应报设计相关人员现场察看，采取相应处理措施，使其满足设计要求。基坑开挖应根据设计要求设置倒坡，并由现场监理对基底标高进行复测，误差在规定范围之内，经监理工程师同意进行下一道工序施工。

4、砌筑石料

浆砌片石所用石料在沿线料场购买。石料选用质地坚硬、无风化剥落和裂纹的岩石，其抗水性、抗冻性、抗压强度等均须符合设计和规范要求。 5、砌筑砂浆

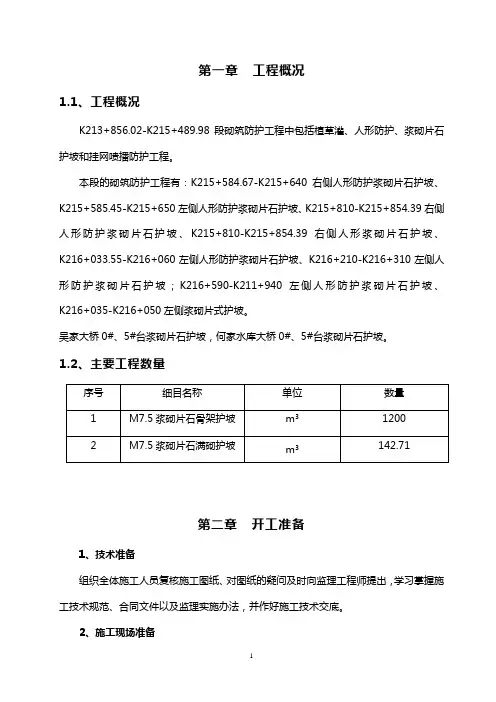

1 第一章 工程概况

1.1、工程概况

K213+856.02-K215+489.98段砌筑防护工程中包括植草灌、人形防护、浆砌片石护坡和挂网喷播防护工程。

本段的砌筑防护工程有：K215+584.67-K215+640右侧人形防护浆砌片石护坡、K215+585.45-K215+650左侧人形防护浆砌片石护坡、K215+810-K215+854.39右侧人形防护浆砌片石护坡、K215+810-K215+854.39右侧人形浆砌片石护坡、K216+033.55-K216+060左侧人形防护浆砌片石护坡、K216+210-K216+310左侧人形防护浆砌片石护坡；K216+590-K211+940左侧人形防护浆砌片石护坡、K216+035-K216+050左侧浆砌片式护坡。

吴家大桥0#、5#台浆砌片石护坡，何家水库大桥0#、5#台浆砌片石护坡。

1.2、主要工程数量

序号 细目名称 单位 数量

1 M7.5浆砌片石骨架护坡 m³ 1200

2 M7.5浆砌片石满砌护坡 m³ 142.71

第二章 开工准备

1、技术准备

组织全体施工人员复核施工图纸、对图纸的疑问及时向监理工程师提出，学习掌握施工技术规范、合同文件以及监理实施办法，并作好施工技术交底。

2、施工现场准备

2 开工前选择、修建好进出场地的便道。

3、测量准备

根据已复核且经监理工程师批准的导线点、水准点进行加密以满足本段的施工，报监理工程师批准后作为施工用的控制点。复测原地面数据、断面图资料报监理工程师审核。

4、试验准备

对施工中要使用的材料——水泥、片石、砂砾进行相应的试验。

5、计划安排

根据施工进度安排，及时作好工料机的进场计划。

第三章 施工方案

一、防护工程施工

排水和防护工程施工进度要与路基土石方施工、涵洞、桥梁施工的进度相协调，以满足场内调配的要求和更好的防止水土流失，高填高挖路段防护应分级进行，每完成一级防护一级。

che

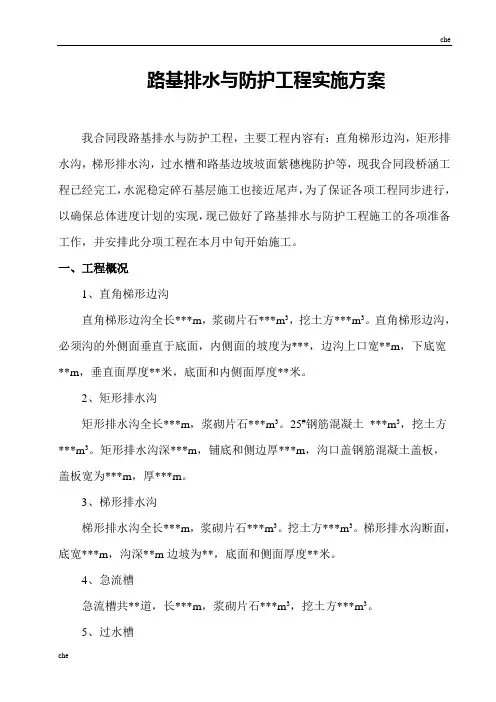

che 路基排水与防护工程实施方案

我合同段路基排水与防护工程，主要工程内容有：直角梯形边沟，矩形排水沟，梯形排水沟，过水槽和路基边坡坡面紫穗槐防护等，现我合同段桥涵工程已经完工，水泥稳定碎石基层施工也接近尾声，为了保证各项工程同步进行，以确保总体进度计划的实现，现已做好了路基排水与防护工程施工的各项准备工作，并安排此分项工程在本月中旬开始施工。

一、工程概况

1、直角梯形边沟

直角梯形边沟全长***m，浆砌片石***m3，挖土方***m3。直角梯形边沟，必须沟的外侧面垂直于底面，内侧面的坡度为***，边沟上口宽**m，下底宽**m，垂直面厚度**米，底面和内侧面厚度**米。

2、矩形排水沟

矩形排水沟全长***m，浆砌片石***m3。25#钢筋混凝土 ***m3，挖土方***m3。矩形排水沟深***m，铺底和侧边厚***m，沟口盖钢筋混凝土盖板，盖板宽为***m，厚***m。

3、梯形排水沟

梯形排水沟全长***m，浆砌片石***m3。挖土方***m3。梯形排水沟断面，底宽***m，沟深**m边坡为**，底面和侧面厚度**米。

4、急流槽

急流槽共**道，长***m，浆砌片石***m3，挖土方***m3。

5、过水槽 che

che 中央分隔带处边水槽***个，25#砼****m3。

6、坡面紫穗槐防护****m2

二、施工准备

1、材料进场与检验

用于路基排水与防护的工程施工的材料，如水泥、片石、河砂等，已部分施工现场，并通过现场取样，检测各项指标，其结果均符合规范要求。

2、砂浆、砼配合比试验

用于路基排水与防护工程施工的砂浆、砼配合比已经完成，其7天、28天的试件抗压强度均满足设计要求。

3、施工队伍

路基排水与防护工程都是外露的形象工程，它既要有坚固的内在质量，又要有良好的外观质量，所以在挑选施工队伍时，我们认真的考察，挑选了两个质量信誉好的和技术素质高的施工队伍，来承担我合同段路基排水与防护工程的施工任务。

郑卢高速公路洛阳至洛宁段

（No.1合同段K0+022.399～ K5+000.000）

附属工程冬季施工方案

中国中铁

编制：

复核：

审核：

中铁航空港集团第一工程有限公司

郑卢高速公路洛阳至洛宁段NO.1标段项目经理部

二〇一一年十一月 郑卢高速公路洛阳至洛宁段NO.1标段附属工程冬季施工方案

中铁航空港集团第一工程有限公司卢阳项目经理部 1 附属工程冬季施工方案

一、 编制依据

1、《两阶段施工设计图》（2010年11月）；

2、《公路工程质量检验评定标准》(JTG F80/1-2004);

3、《公路桥涵施工技术规范》（JTG/T F50-2011）;

二、 工程概况

郑卢高速公路呈东西走向，起点位于洛阳市高新开发区孙旗屯乡五龙沟村东，终点位于洛宁县规划区东侧，全长69.005km,我公司负责承建第一合同段施工任务，起讫里程为K0+022.399～K5+000，全长4.978km,主要工程规模为：大桥（2座）、天桥（2座）、互通式立交（1处），涵洞（3道），全线采用双向4车道，路基标准宽度为26m,目前，我标段桥梁上部结构、路基及附属工程施工已经全面、有序、正常的开展。

三、 气象水文

本项目区属温暖带大陆性气候，热量适中，光照充足，降雨量偏少，变幅较大，四季分明，具有明显垂直变化特点，年平均气温14.5℃，对低温度为-2.0℃～-3.0℃，最高温度为24.5℃～27.5℃。平均降雨量为700mm～800mm。地下水质类型为HCO3-Ca,HCO3-CaMg型水，中性偏弱碱性，含水层厚度较大，水量丰富。

四、 附属工程冬季施工条件

混凝土、钢筋混凝土、砌体工程、防排水工程、及其它附属工程在施工时，当室外日平均气温连续5天低于5℃时，其用料及施工工艺等均按冬期施工的要求进行施工。

五、 附属工程冬季施工准备
