· １９３ · 2021年4月25日第38卷第8期运营探讨doi：10.19399/ki.tpt.2021.08.063大连地铁通信电源系统组成方案分析于跃洲（大连地铁运营有限公司，辽宁 大连 116000）摘要：通信电源系统是地铁通信专业中的重要系统之一，主要由蓄电池、UPS以及高频开关组成。当外部供电故障时，通信电源系统可以依靠蓄电池组临时为通信设备供电，提供2 h的后备电源。因此，对于通信专业来说，通信电源系统的作用很大。基于此，结合大连地铁通信电源系统的具体情况，详细探讨大连地铁通信电源系统组成方案，为后续进一步提升通信电源系统的维护和检修提供一定的理论基础。关键词：大连地铁；通信电源系统；组成方案Technical Analysis of Communication Power Supply for Dalian MetroYU Yuezhou(Dalian Metro Operation Co., Ltd., Dalian 116000, China)Abstract: Communication power supply system is mainly in the case of external power supply failure, the communication power supply system temporarily supplies power for the communication equipment, which can provide 2 hours of backup power supply. Therefore, for the communication profession, the role of communication power system is very large. Therefore, this article is also combined with the specific situation of Dalian Metro communication power system, discusses the composition scheme of Dalian Metro Communication Power System in detail, and provides a certain theoretical basis for further improving the maintenance and overhaul of communication power system.Keywords: Dalian Metro; communication power supply system; composition scheme1 控制中心电源系统方案大连地铁控制中心的通信电源系统主要为两部分供电。一部分是为通信控制中心机械室的通信设备供电，此蓄电池组放置在通信机械室；另一部分就是为整个控制中心大楼供电，此蓄电池组放置在控制中心的集中供电室。1.1 UPS工作模式1.1.1 UPS正常工作模式两台UPS装置并机运行，各分担50%负荷，并机系统指定追踪系统旁路电源。UPS将市电经整流和逆变后给各个用电系统供电，同时给蓄电池组充电[1]。1.1.2 UPS非正常工作模式日常的供电内容主要由两台主备UPS提供，当一台UPS设备故障时，输出供电就会由另外一台承担。故障的UPS设备退出运行，同时在电源网管上进行告警，而另外一台将会承担全部的设备负荷。当两台UPS设备都发生故障时，存在两种情况。一种情况是两台UPS的逆变器全部故障，那么设备将会由外部供电直接供电，没有任何逆变的过程，UPS无法提供蓄电池供电。另一种情况就是两台UPS的整流器全部故障，UPS无法得到外部的供电，这样只能由蓄电池进行供电，当蓄电池电量全部耗尽之后，UPS彻底无法输出电力。当外部供电出现问题的时候，UPS设备正常工作，改为蓄电池供电，供电模式与整流器故障相同，当外部供电恢复，UPS设备工作模式 转换[2]。1.2 分时下电地铁控制中心的电源系统对大楼内部的设备进行统一的供电，主要对控制中心通信设备、信号设备、AFC设备以及FAS、BAS等进行供电。电源设备采用2台冗余的UPS，为通信设备提供了2 h的后备时长，信号设备提供了0.5 h的后备时长，AFC设备提供2 h的后备时长，FAS、BAS都是提供2 h的后备时长[3]。分时下电系统主要流程如图1所示。1.2.1 触发元件当市电断电之后，UPS的采集器就会感应到这种情况，立刻启动蓄电池，UPS设备变为逆变工作模式，将蓄电池充电改为放电，从而为外部设备输送电力。干接点为无源触点，市电正常工作时该触点断开，当蓄电池逆变工作时触点闭合，触点电压为220 V，最大电流为3 A[4]。1.2.2 控制器控制器就是信息采集设备，将所有外部数据进收稿日期：2021-02-21作者简介：于跃洲（1984-），男，山东威海人，本科，中级工程师，主要研究方向为地铁通信专业相关。Copyright©博看网 . All Rights Reserved. 2021年4月25日第38卷第8期Ａｐｒ． ２５， ２０２１， Ｖｏｌ．３８ Ｎｏ．８ Telecom Power Technology
电力通信电源系统组成及供电方式研究
【摘 要】在电力通信系统中，电力通信电源是其重要的构成环节，电力通信电源运行的正常与否，严重影响到电力系统运作的正常与否，因此，在电力通信系统中要严格注意电力通信电源的运行状态，保持电力通信电源运行的通畅性。在电力通信电源系统的组成中，主要的部件包括监控设备、直流配电设备以及通信蓄电池等，这些构件使得电力通信系统更加的稳定。本文就电力通信电源系统组成以供电方式进行了简要的探究，仅供参考。
【关键词】电力通信电源系统；构成部件；供电方式
我国近年来由于社会发展较快，对电力的需求量也相对提高。电网的规模也在近年来逐渐得到扩大，同时现代通信技术也随着社会经济的发展得到了进一步的发展。由于电力通信水平的提高，电力通信设备的更新，使得电力通信电源的要求也在逐渐的提升，要想使得电力通信水平得到进一步的提升，就要大力维护电力通信电源系统，保障电力通信电源运行的通畅性，保障电力通信系统的稳定性，从而保障国家电网运行的安全。
1.电力通信电源系统的组成
电力通信电源是电力通信系统中重要的构成部分，其在电力通信系统中发挥着重要的作用，因此，如果想要保障电力通信系统运行的安全与稳定，就要充分的了解电力通信电源系统的构成，从而保障电力通信电源系统运行的正常。一般来说，电力通信电源系统主要是由交流供电系统及直流供电系统构成。其中交流供电系统主要是由交流配电屏以及交流UPS不间断电源系统构成的。而交流配电屏所需要的输电路线通常有两路，这两路线的电压值都在380V，市电电流一般是通过这两条线路三相四线交流进行输入，交流部分的市电输入与市电电流的输入方式相同。如果在电源容量较少的前提下，电流的输入方式主要采用2路220V单相交流输入，这样的方式可以有效保障电源的安全，在一定程度上可以保证电流运行的顺畅性。
在电力通信电源系统中，有大量的电流输入和输出，在电流的输入和输出过程中，很容易出现浪涌过电压的问题，对电力通信电源系统造成严重的破坏，要想防止这一问题的出现，最好是在市电输入的接口处，加设有效的避雷器装置，这样可以在一定程度上防止浪涌过电压的破坏，使得市电的输入变得更加安全。市电一般是采用两路的方式进行交流电的输入，要想充分的实现交流电通断互锁，在交流电输入的过程中，可以实现自动切换功能，就需要加设交流切换装置，利用机械进行交流电互锁或者是利用电气对交流电进行互锁，但是值得注意的是，无论是采用何种方式对交流电的输入进行通断互锁，都要严格注意电源的方式，严禁两路电源同时进行接通或者是同时断开，防止短路问题的出现。另外，交流UPS不间断电源系统的主要构成部件为整流器、逆交器、监控单元和蓄电池组等。

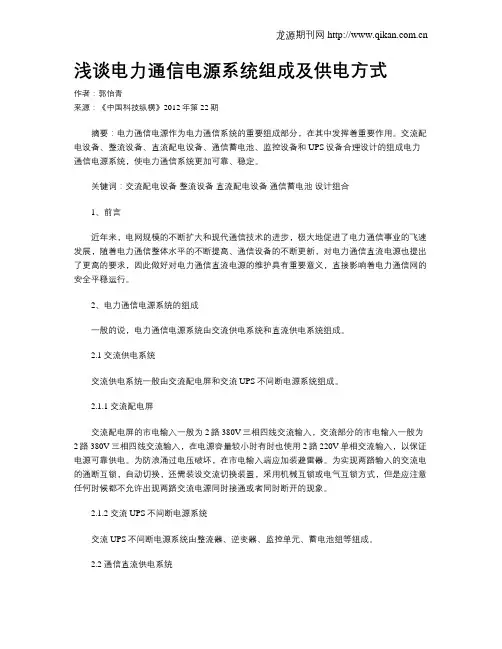

龙源期刊网
浅谈电力通信电源系统组成及供电方式
作者：郭怡青
来源：《中国科技纵横》2012年第22期
摘要：电力通信电源作为电力通信系统的重要组成部分，在其中发挥着重要作用。交流配电设备、整流设备、直流配电设备、通信蓄电池、监控设备和UPS设备合理设计的组成电力通信电源系统，使电力通信系统更加可靠、稳定。
关键词：交流配电设备 整流设备 直流配电设备 通信蓄电池 设计组合
1、前言
近年来，电网规模的不断扩大和现代通信技术的进步，极大地促进了电力通信事业的飞速发展，随着电力通信整体水平的不断提高、通信设备的不断更新，对电力通信直流电源也提出了更高的要求，因此做好对电力通信直流电源的维护具有重要意义，直接影响着电力通信网的安全平稳运行。
2、电力通信电源系统的组成
一般的说，电力通信电源系统由交流供电系统和直流供电系统组成。
2.1 交流供电系统
交流供电系统一般由交流配电屏和交流UPS不间断电源系统组成。
2.1.1 交流配电屏
交流配电屏的市电输入一般为2路380V三相四线交流输入，交流部分的市电输入一般为2路380V三相四线交流输入，在电源容量较小时有时也使用2路220V单相交流输入，以保证电源可靠供电。为防浪涌过电压破坏，在市电输入端应加装避雷器。为实现两路输入的交流电的通断互锁，自动切换，还需装设交流切换装置，采用机械互锁或电气互锁方式，但是应注意任何时候都不允许出现两路交流电源同时接通或者同时断开的现象。
2.1.2 交流UPS不间断电源系统
交流UPS不间断电源系统由整流器、逆变器、监控单元、蓄电池组等组成。
2.2 通信直流供电系统 龙源期刊网
通信直流供电系统由高频开关电源（整流配电设备）、直流配电设备、蓄电池组和监控单元等设备组成
通信集中供电方式电源系统的组成介绍
采用集中供电方式电源系统的组成框图如下图所示。该系统由交流供电系统、直流供电系统、接地系统和集中监控系统等组成。
▲集中供电方式电源系统组成
1、交流供电系统
通信电源的交流供电系统包括变电站、油机发电机、通信逆变器和交流不间断电源（ＵＰＳ）。电信局一般都由高压电网供电。为提高供电可靠性，重要通信枢纽从两个变电站引入两路高压电源，一路主用，另一路备用。
电信局内通常设有降压变电室，室内装有降压变压器和高、低压配电屏，通过这些设备把高压电源（一般为１０ｋＶ）变为低压电源（三相３８０Ｖ），供整流设备和照明设备、空调装置等附属设备使用。
在高层通信大楼中，为缩短低电供电线路，降压变电站可设在主楼内。此时，电力变压器应选用干式变压器，配电设备中的高压开关应选用室内高压真空断路器。
为保证不间断供电，电信局内一般配有自动油机发电机组。当市电中断时，油机发电机自动起动。因自备发电成本高于市电，在有市电的情况下都应由市电供电。
市电和油机发电机的转换由低压交流配电屏完成。低压交流配电屏还要将低压交流电分别送至整流器、照明设备和空调装置。此外它还具有监测、报警功能，能监测交流电压和电流的变化，当市电中断或电压发生较大变化时，能自动发出报警信号。
为确保通信电源不中断、无瞬变，近年来，在卫星通信地球站等通信系统中，已开始采用交流不间断电源。不间断电源系统一般由蓄电池、整流器、逆变器、ＤＣ／ＡＣ变换器和静态开关等部分组成。市电正常时，市电经整流和逆变后给通信设备供电，此时，蓄电池处于浮充状态。市电中断时，蓄电池通过逆变器给通信设备供电。逆变器和市电的转换由交流静态开关完成。
交流供电系统还要给通信局（站）内一般建筑负荷和保证建筑负荷供电。保证建筑负荷包括通信用空调设备、通信机房保证照明灯具、消防电梯和消防水泵等。一般建筑负荷包括非通信用空调设备、一般照明灯具和备用发电机组不保证供电的其他负荷。
