通信电源论文
《浅谈通信电源智能高频开关电源》
引言：
随着科学技术的突飞猛进，我国的通信行业有了飞速的发展，通信网本身就随着基础技术和系统技术的发展走向更高的层次，相应地对电源系统和只能高频开关的技术也越来越高。通信事业和科学技术的迅速发展，使通信设备的自动化性能有了很大的提高，为通信系统集中管理提供了可行性。通信电源设备的迅速分散，大量电源设备和只能高频开关设备分散在各个模块局内，通过智能高频开关电源的发展，广泛应用到通信行业的各个领域；使通信行业的发展更加完善，系统化，时效化；对通信行业的蓬勃发展做出了不可预计的力量，为通信行业技术的发展打下了坚实的基础。
关键词：通信电源，智能高频开关电源，智能高频开关电源设备
通信用的高频开关电源系统由交流配电部分，整流器，直流配电部分和监控器组成，其中监控器技术要求尤为高；交流配电部分主要是输入220/380V低压电，然后分配到各整流模块以及其他负荷，同时对低压电流的控制，告警和保护。整流器的英文名称是Switching
Mode Rectifier，简称SMR，一般以模块化结构。工作原理：输入滤波器——软启动电路——整流桥——功率因素校正电路——直流交换器——输出滤波器输出。通信用一般整流器的效率是由直流输出功率和交流输入功率来决定。直流配电部分连接整流器的输出端、蓄电池组和负载，构成整流器与蓄电池组并联向负载（通信设备）供电的浮充供电系统，并对直流供电分配、控制、检测、警告和保护。
在智能高频开关电源中最为重要的应该属于监控器了，随着我国的各种智能高频设备的不断更新换代，通信电源也随之采用了高科技的开关电源设备来对这些智能化产品进行更好
维护；同时为通信电源的集中监控技术提供了契机。根据电信总局电信设备维护的改革精神，电源设备维护改革的方向应集中监控；逐步实现通信局站电源设备少人、甚至无人值守的技术。维护人员不必在基站值守，便可通过集中控制了解到通信局电源设备运行状态和故障情况。通过集中监控系统，大大减少了人力、物力、财力；从而提高了通信的快捷性，时效性，优越性。
一、单选题（每题4分共80分）：
1、根据通信局（站）所在地区的供电条件、线路引入方式及运行状态，将市电供电分为（ ）类。
A、两类 B、三类 C、四类 D、五类
2、通信局（站）用直流基础电源电压为国（ ）V
A、－48 B、－43 C、48 D、24
3、新建局（站）应采用（ ）
A、多点接地 B、联合接地 混合接地 C、联动接地
4、通信负荷要求不间断和无瞬变的交流供电时，宜采用（ ）电源或逆变器电源。
A、UPS B、整流器 C、蓄电池组 D、直流－直流变换器
5、通信负荷要求无瞬间停电的直流供电时，应设置（ ）
A、UPS B、整流器 C、蓄电池组 D、直流－直流变换器
6、蓄电池组的容量应按（ ）期负荷要配置，依据蓄电池的寿命，适当考虑远期发展。
A、远 B、中 C、近 D、中远
7、采用高频开关型整流器的局（站），应按（ ）冗余方式确定整流器配置。
A、n+1 B、n+2 C、n+3 D、n+4
8、采用高频开关型整流器的局（站），当主用整流器个数大于10个时，每10只需备用（ ）只。
A、1 B、2 C、3 D、4 9、按满足电压要求选取直流放电回路的导线时，48V直流放电回路全程压降不应大于（ ）。
A、2.2V B、3.5V C、3.2V D、4.5V
10、蓄电池一般设置（ ）组
A、1 B、2 C、3 D、4
11、蓄电池容量计算公式里的安全系数K一般取值是（ ）
A、1 B、1.2 C、1.3 D、1.25
12、在中国大陆地区，地线的颜色是（ ）
A、红色 B、黄绿相间 C、绿色 D、红绿相间
13、接地汇聚线一般是指
A、铜排 B、铝芯电缆 C、铜芯电缆 D、多股铜芯电缆
通信电源系统概述
通信电源是向电信设备提供交直流电的能源，它在电信网上处于极为重要的位置，人们往往把电源设备的供电比喻为电信设备运行的“心脏”。如果一个市话局的供电发生故障，中断供电将使整个电话局瘫痪，影响社会的正常生活和运作。如果一个长途干线站或电信枢纽局发生供电故障，中断供电则必将造成严重的经济损失和社会影响。因此，要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法，做好电源设备的维护工作。
通信电源设备和设施主要包括：交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。
通信配电就是把上述的电源设备，组合成一个完整的供电系统，合理地进行控制、分配、输送，满足通信设备的要求。
一个完整的电源系统，其组成如图1-1-1所示。
第一节交流供电系统
交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。为了防备市电停电，采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV高压市电，经电力变压器降为380V/220V低压后，再供给整流器、不间断电源设备（UPS）、通信设备、空调设备和建筑用电设备等。小型电信局（站）则一般采用低压市电电源。
一、交流供电系统的组成
1、高压开关柜。高压开关柜的主要功能，除了引入高压（一般10KV）市电外，并能保护本局的设备和配线，同时还能防止由本局设备故障造成的影响波及到外线设备。高压开关柜还有操作控制和监测电压和电流的性能。
高压开关柜内安装有高压隔离开关、高压真空断路器（或油断路器）、高压熔断器、高压仪用互感器和避雷器等元器件。
2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器一般采用油浸式变压器，也有的采用有载调压变压器。近年来，由于干式电力变压器便于在机楼内安装，因此也逐渐得到应用。

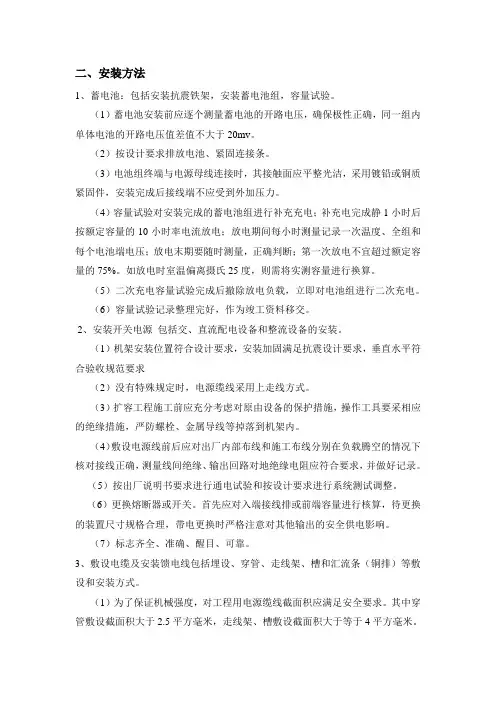

二、安装方法
1、蓄电池：包括安装抗震铁架，安装蓄电池组，容量试验。
（1）蓄电池安装前应逐个测量蓄电池的开路电压，确保极性正确，同一组内单体电池的开路电压值差值不大于20mv。
（2）按设计要求排放电池、紧固连接条。
（3）电池组终端与电源母线连接时，其接触面应平整光洁，采用镀铅或铜质紧固件，安装完成后接线端不应受到外加压力。
（4）容量试验对安装完成的蓄电池组进行补充充电；补充电完成静1小时后按额定容量的10小时率电流放电；放电期间每小时测量记录一次温度、全组和每个电池端电压；放电末期要随时测量，正确判断；第一次放电不宜超过额定容量的75%。如放电时室温偏离摄氏25度，则需将实测容量进行换算。
（5）二次充电容量试验完成后撤除放电负载，立即对电池组进行二次充电。
（6）容量试验记录整理完好，作为竣工资料移交。
2、安装开关电源 包括交、直流配电设备和整流设备的安装。
（1）机架安装位置符合设计要求，安装加固满足抗震设计要求，垂直水平符合验收规范要求
（2）没有特殊规定时，电源缆线采用上走线方式。
（3）扩容工程施工前应充分考虑对原由设备的保护措施，操作工具要采相应的绝缘措施，严防螺栓、金属导线等掉落到机架内。
（4）敷设电源线前后应对出厂内部布线和施工布线分别在负载腾空的情况下核对接线正确，测量线间绝缘、输出回路对地绝缘电阻应符合要求，并做好记录。
（5）按出厂说明书要求进行通电试验和按设计要求进行系统测试调整。
（6）更换熔断器或开关。首先应对入端接线排或前端容量进行核算，待更换的装置尺寸规格合理，带电更换时严格注意对其他输出的安全供电影响。
（7）标志齐全、准确、醒目、可靠。
3、敷设电缆及安装馈电线包括埋设、穿管、走线架、槽和汇流条（铜排）等敷设和安装方式。
（1）为了保证机械强度，对工程用电源缆线截面积应满足安全要求。其中穿管敷设截面积大于2.5平方毫米，走线架、槽敷设截面积大于等于4平方毫米。对于网优工程例如室内分布系统原则上应采用阻燃缆线，并尽量采用双护套铜芯缆线。
