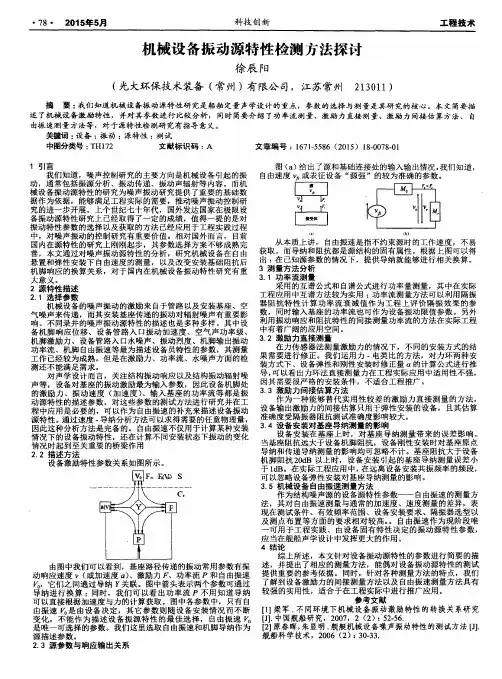

・７８・　２０１５年５月　科技创新　工程技术　机械设备振动源特性检测方法探讨　徐辰阳　（光大环保技术装备（常州）有限公司，江苏常州　２１　３０１　１）　摘　要：我们知道机械设备振动源特性研究是船舶定量声学设计的重点，参数的选择与测量是其研究的核心。本文简要描　述了机械设备激励特性，并对其参数进行比较分析，同时简要介绍了功率流测量、激励力直接测量、激励力间接估算方法、自　由振速测量方法等，对于源特性检测研究有指导意义。　关键词：设备；振动；源特・ｔ＇ｔ；测试　中圈分类号：ＴＨ１７２　文献标识码：Ａ　文章编号：１６７１—５５８６（２０１５）１８．００７８．０１　１引言　我们知道，噪声控制研究的主要方向是机械设备引起的振　动，通常包括振源分析、振动传递、振动声辐射等内容。而机　械设备振动源特性的研究为噪声振动研究提供了重要的基础数　据作为依据，能够满足工程实际的需要，推动噪声振动控制研　究的进一步开展。上个世纪七十年代，国外发达国家在极限设　备振动源特性研究上已经取得了一定的成绩，值得一提的是对　振动特性参数的选择以及获取的方法已经应用于工程实践过程　中，对噪声振动的控制研究有重要价值。相对国外而言，目前　国内在源特性的研究上刚刚起步，其参数选择方案不够成熟完　善，本文通过对噪声振动源特性的分析，研究机械设备在自由　悬置和弹性安装下自由速度的测量，以及改变安装基础阻抗后　机脚响应的换算关系，对于国内在机械设备振动特性研究有重　大意义。　２源特性描述　２．１选择参数　机械设备的噪声振动的激励来自于管路以及安装基座、空　气噪声来传递，而其安装基座传递的振动对辐射噪声有重要影　响。不同录井的噪声振动源特性的描述也是多种多样。其中设　备机脚响应位移、设备管路入口振动加速度、空气声功率级、　机脚激励力、设备管路入口水噪声、振动烈度、机脚输出振动　功率流、机脚自由振速等最为描述设备员特性的参数，其测量　工作已经较为成熟。但是在激励力、功率流、水噪声方面的检　测还不能满足需求。　对声学设计而言，关注结构振动响应以及结构振动辐射噪　声等，设备对基座的振动激励最为输入参数，因此设备机脚处　的激励力、振动速度（加速度）、输入基座的功率流等都是振　动源特性的描述参数，对这些参数的测试方法进行研究并在工　程中应用是必要的，可以作为自由振速的补充来描述设备振动　源特性。通过速度．导纳分析方法可以求得需要的任意物理量，　因此这种分析方法是完备的。自由振速不仅用于计算某种安装　情况下的设备振动特性，还在计算不同安装状态下振动的变化　情况时起到至关重要的桥梁作用　２．２描述方法　设备激励特性参数关系如图所示。　

测振仪的使用方法

测振仪是一种用于测量机械设备或结构的振动情况的仪器。使用测振仪可以帮助我们评估设备或结构的振动水平，从而判断其是否存在故障或需要维修。以下是测振仪的使用方法：

1. 首先，确认测振仪是否已经校准。如果没有校准，需要按照测振仪的说明书进行校准操作。

2. 将测振仪连接到需要测试的机械设备或结构上。通常，测振仪会有一个传感器，将其固定在机械设备或结构上的适当位置。

3. 打开测振仪并设置测试参数。根据需要，可以设置测试的时间、频率范围等参数。

4. 启动测振仪进行振动测试。在测试过程中，测振仪将记录不同频率下的振动情况，并以图表或数字的形式显示出来。

5. 根据测振仪的测试结果进行分析。通过比对测试结果和设备或结构的标准值，可以评估其振动水平是否正常。如果存在异常，可以进一步分析振动特征，以确定可能的故障原因。

6. 根据测振仪的分析结果，采取相应的措施。如果发现设备或结构存在故障，应及时进行维修或更换关键部件。

7. 在使用完毕后，关闭测振仪并进行适当的保养。清洁仪器并妥善存放，以确保下次使用时的正常状态。

总结：测振仪是一种用于测量机械设备或结构振动的仪器。使用测振仪可以通过测试和分析振动情况来评估设备或结构的状态，从而及时采取维修或更换措施。正确的使用测振仪能帮助我们提高机械设备或结构的性能，并延长其使用寿命。

振动测量及频谱分析

振动测量及频谱分析是一个在工程领域中广泛应用的技术领域。振动测量能够对物体的振动行为进行准确测量，并通过频谱分析来分析振动信号的频率分布及能量大小。本文将从振动测量的原理、频谱分析的方法和应用领域等方面来进行介绍。

一、振动测量的原理

振动测量是利用传感器将物体的振动变化转化为电信号，再通过相应的测量仪表来实现对振动的测量。常用的振动传感器有加速度传感器、速度传感器和位移传感器。加速度传感器是最常见的振动传感器，它通过感受物体的加速度来测量振动。速度传感器则通过测量物体的速度来间接测量振动，位移传感器则直接测量物体的位移变化。

振动测量通常可以采用两种方式进行：点测法和场测法。点测法是通过将传感器直接固定在被测物体上来测量振动，适用于机械系统中的部件振动测量。场测法则是将传感器固定在离被测物体一定距离的固定点上，通过测量传感器所在点的振动来间接测量被测物体的振动。场测法适用于较大物体或结构的振动测量。

二、频谱分析的方法

频谱分析是将振动信号转换为频谱图以进行分析的方法。常用的频谱分析方法有傅里叶变换、功率谱密度分析和包络分析等。

1.傅里叶变换：傅里叶变换是一种将时域信号转化为频域信号的方法。通过傅里叶变换，可以得到振动信号的频率分布特性。傅里叶变换可以表示为： \[ X(f) = \int_{-\infty}^{\infty} x(t)e^{-j2\pi ft} dt \]

其中，X(f)是频域上的信号，x(t)是时域上的信号，f是频率。

2.功率谱密度分析：功率谱密度分析是一种分析振动信号频率分布密度的方法，它描述了频域上各个频率的能量大小。功率谱密度可以通过直接对振动信号进行傅里叶变换得到，也可以通过相关函数计算得到。

3.包络分析：包络分析是一种分析振动信号包络曲线的方法。在振动信号中，常常会存在着多个频率分量，包络分析可以将各个频率分量分离出来，得到振动信号的主要振动频率。

手持式测振仪使用方法

手持式测振仪是一种用于测量机械设备振动的便携式设备，广泛应用于工业生产、设备维护和故障诊断等领域。正确的使用方法能够确保测量结果的准确性，提高设备维护的效率。本文将介绍手持式测振仪的使用方法，帮助用户正确、有效地进行振动测量。

1.准备工作。

在使用手持式测振仪之前，首先需要进行一些准备工作。确保测振仪的电池已经充满电，并且仪器内部的存储空间是足够的。另外，还需要准备好测量时所需的传感器和配件，并对其进行检查，确保其完好无损。

2.测量前的设备准备。

在进行振动测量之前，需要对待测设备进行一些准备工作。首先，确保待测设备处于停止状态，并且已经解除了所有的安全锁定装置。其次，清除待测设备表面的杂物和污垢，以保证传感器的正常接触。

3.测量点的选择。

选择合适的测量点是保证测量结果准确性的关键。通常情况下，应该选择设备的轴承部位作为测量点，因为轴承是设备振动的主要来源。另外，还需要注意选择代表性的测量点，避免选择存在异常振动的部位进行测量。

4.测量参数的设置。

在进行振动测量之前，需要根据实际情况设置测量参数。包括选择合适的测量范围、频率范围和测量时间等。根据待测设备的工作状态和振动情况，合理设置测量参数能够提高测量的效率和准确性。

5.测量操作。 进行振动测量时，需要将传感器正确地安装在测量点上，并保持传感器与设备表面的良好接触。在测量过程中，应该避免外界干扰和震动，保持测量环境的稳定。同时，要注意避免过度接触设备，以免影响测量结果。

6.数据分析与处理。

测量完成后，手持式测振仪会生成一份振动数据报告。在进行数据分析和处理时，需要结合设备的工作情况和振动特点，对数据进行合理的解释和评估。根据分析结果，及时采取相应的维护和调整措施，保证设备的正常运行。

7.仪器的保养与维护。

使用完手持式测振仪后，要对仪器进行清洁和保养。及时清除传感器上的污垢和杂物，保证传感器的灵敏度和准确性。另外，定期对测振仪进行校准和维护，确保仪器的正常使用。
