公制美制和英制螺纹标准

公制英制美制螺纹标准叫法编辑:信耐精密工具ＢＳＰT/NPT ？ＢＳPＴ就是英制圆锥管螺纹标准:指螺纹得牙型角为５5°、螺纹具有1:１6得锥度1、ＢSPBＳP就是英制管螺纹。

不过,有BSP。

Tr。

, BSＰ、PＩ、, BＳP。

F。

之分。

BSＰ。

Ｔr.就是锥管螺纹,用于密封接合。

ＢSＰ。

PI.就是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Ｔr.得外螺纹嵌合。

BＳP。

F。

为平行管螺纹,用于一般得接合、光知道BSP,可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么得,麻烦大了。

2、G/BSＰP螺紋Ｇ與螺紋BＳPP一样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？ＢSP螺纹得特点及表示法？两种,BSPＰ(管螺纹)与BＳPT(55度角锥管螺纹,与美制60度角锥管螺纹ＮPT相对,互不兼容)4、 G螺纹与Ｒｐ螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别不？能否通用?G螺纹与Ｒｐ螺纹都就是55°圆柱管螺纹。

只就是国别(组织)不同而产生了不同得代号而已。

G就是中国、法国、前苏联、日本得代号;PF就是日本得代号;BSP、BＳPＰ就是英国得代号;R、Ｋ就是德国得代号(R就是内螺纹、K就是外螺纹);TPＹБ就是前苏联得代号;Rp就是ISO得代号。

-－——--－-—-－－——－--——-－-－—-－－BSPT与BSP 就是英国规格得锥度螺纹。

NPT 就是美国规格得锥度螺纹。

PT 就是日本得旧JIS规格锥度螺纹,相当于ISO规格得R,Ｒc、代号前面得数字表示每一英寸(2５、4mm)得螺纹数、ＤIＮ2９9９就是欧洲主要就是德国得管道用螺纹。

一、NPT牙NPT就就是一般用途得美国标准锥管螺纹、其中N表示Nationaｌ (American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为６0°、这种管螺纹在北美地区常用,或在使用ANＳI规范中经常瞧到。

公制英制美制螺纹标准叫法编辑：信耐精密工具BSPT/NPT ？BSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1： 16的锥度1、BSPBSP是英制管螺纹。

不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。

BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。

BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么的，麻烦大了。

2、G/BSPP螺^ G典螺^ BSPP 一样，均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？ BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗？能否通用？G螺纹与Rp螺纹都是55°圆柱管螺纹。

只是国别（组织）不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号（R是内螺纹、K是外螺纹）；TPY E是前苏联的代号；Rp是ISO的代号。

BSPT和BSP是英国规格的锥度螺纹。

NPT 是美国规格的锥度螺纹。

PT是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。

代号前面的数字表示每一英寸（25.4mm）的螺纹数。

DIN2999是欧洲主要是德国的管道用螺纹。

一、NPT 牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National （American）美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用 ANSI 规范中经常看到。

国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦!二、PT 牙PT牙为英制锥螺纹，牙型角为55°,密封中最常用。

NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

以常见的三角螺纹为例：公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其表示方法为：粗牙（ex. M24）和细牙（ex. M24*1.5)管螺纹有四种：1.普通细牙螺纹:2.非螺纹密封管螺纹（牙型角=55度，圆柱管壁）3.螺纹密封管螺纹（牙型角=55度，圆锥管壁）4.60度圆锥管螺纹:这些管螺纹的表示方法怎么写啊？美制和英制的又分为哪几种，其分别又怎么表示呢？凭眼看:英制比公制的牙深,牙距大,牙距计算方式不一样:英制是一吋多少牙!螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20表示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙依此类推。

螺纹，做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。

总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

（一）NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

（二）1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16UNC—2A细牙系列3/8—24UNF—2A特细牙系列3/8—32UNFF—2A定螺距系列3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A 为精度等级。

英制、美制及公制螺纹基本尺寸及公差一、英制圆柱管螺纹BSPBSPP P的基本尺寸及公差（牙形角55º）螺纹代号基本直径内螺纹外螺纹大径中径小径中径公差小径公差A级B级中径公差大径公差中径公差大径公差G1/8″×28 9.728 9.147 8.566 +0.170 +0.282-0.107-0.214-0.214-0.214G1/4″×19 13.157 12.301 11.445 +0.125 +0.445 -0.125 -0.250 -0.250 0-0.250G3/8″×19 16.662 15.806 14.950 +0.125+0.445-0.125-0.250-0.250-0.250G1/2″×14 20.955 19.793 18.631 +0.142+0.541-0.142-0.284-0.284-0.284G5/8″×14 22.911 21.749 20.587 +0.142+0.541-0.142-0.284-0.284-0.284G3/4″×14 26.441 25.279 24.117 +0.142+0.541-0.142-0.284-0.284-0.284G1″×11 33.249 31.770 30.291 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×11 41.910 40.431 38.952 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×11 47.803 46.324 44.854 +0.180+0.640-0.180-0.360-0.360-0.360G2″×11 59.614 58.135 56.656 +0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X11 75.184 73.705 72.226 +0.217+0.640-0.217-0.434-0.434-0.434G3”X11 87.884 86.405 84.926 +0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11 100.330 98.851 97.372 +0.217+0.640-0.217-0.434-0.434-0.434二、英制圆锥管螺纹（BSPTBSPTBSPT）的基本尺寸及公差（牙形角55º）螺纹代号基面上的直径基准长度有效螺纹长度圆锥内螺纹基面轴向位移偏差（±mm）大径中径小径基本最大最小基本最大最小R1/8″×28 9.728 9.147 8.566 4.0 4.9 3.1 6.5 7.4 5.6 1.1 R1/4″×19 13.157 12.301 11.445 6.0 7.3 4.7 9.7 11.0 8.4 1.7 R3/8″×19 16.662 15.806 14.950 6.4 7.7 5.1 10.1 11.4 8.8 1.7 R1/2″×14 20.955 19.793 18.631 8.2 10.0 6.4 13.2 15.0 11.4 2.3 R3/4″×14 26.441 25.279 24.117 9.5 11.3 7.7 14.5 16.3 12.7 2.3 R1″×11 33.249 31.770 30.291 10.4 12.7 8.1 16.8 19.1 14.5 2.9 R1.1/4″×11 41.910 40.431 38.952 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R1.1/2″×11 47.803 46.324 44.845 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R2″×11 59.614 58.135 56.656 15.9 18.2 13.6 23.4 25.7 21.1 2.9 R2.1/2”X11 75.184 73.705 72.226 17.5 21.0 14.0 26.7 30.2 23.2 3.5 R3”X11 87.884 86.405 84.926 20.6 24.1 17.1 29.8 33.3 26.3 3.5 R3.1/2”X11 100.330 98.851 97.372 22.2 25.7 18.7 31.4 34.9 27.9 3.5三、美制管螺纹（UN(F)UN(F)UN(F)）基本尺寸及公差（牙形角60º）螺纹代号外螺纹内螺纹公差等级公差等级2A 2B大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF 11.079 10.874 10.254 10.147 9.568 9.728 10.033 10.287 10.424 11.113 1/2″×20UNF 12.667 12.461 11.841 11.732 11.156 11.328 11.608 11.875 12.017 12.7 9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 3/4″×16UNF 19.012 18.773 17.981 17.854 17.12 17.323 17.678 18.019 18.184 19.05 7/8″×14UNF 22.184 21.923 21.006 20.869 20.025 20.269 20.676 21.046 21.224 22.225 1-1/16″×12UN 26.944 26.655 25.57 25.425 24.425 24.689 25.146 25.613 25.801 26.988 1-5/16″×12UN 33.294 33.005 31.92 31.773 30.775 31.039 31.496 31.963 32.154 33.338 1-5/8″×12UN 41.229 40.94 39.885 39.705 38.71 38.989 39.446 39.901 40.094 41.275 1-7/8″×12UN 47.579 47.29 46.205 46.053 45.06 45.339 45.796 46.251 46.449 47.625 2-1/2″×12UN 63.452 63.162 62.078 61.92 60.932 61.214 61.671 62.126 62.332 63.5ORFS螺纹9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 11/16″×16UN 17.427 17.188 16.396 16.274 15.535 15.748 16.104 16.431 16.589 17.463 13/16″×16UN 20.599 20.361 19.568 19.444 18.707 18.923 19.279 19.606 19.766 20.638 1″×14UNF 25.357 25.095 24.178 24.036 23.195 23.444 23.825 24.221 24.407 25.4 1-3/16″×12UN 30.119 29.83 28.745 28.598 27.6 27.864 28.321 28.788 28.979 30.163 1-7/16″×12UN 36.467 36.177 35.093 34.943 33.947 34.214 34.671 35.138 35.331 36.513 1-11/16″×12UN 42.817 42.527 41.443 41.29 40.297 40.564 41.021 41.488 41.686 42.863 2″×12UN 50.754 50.465 49.38 49.225 48.235 48.514 48.971 49.426 49.627 50.8SAE螺纹5/8″×18UNF 15.839 15.618 14.923 14.803 14.161 14.351 14.681 14.958 15.11 15.875 1-1/16″×14UN 26.947 26.683 25.743 25.608 24.74 24.968 25.375 25.783 25.961 26.987其它美制螺纹9/16″×16UN 14.252 14.013 13.221 13.101 12.36 12.573 12.929 13.256 13.411 14.288 7/8″×12UN 22.182 21.892 20.808 20.668 19.662 19.939 20.396 20.851 21.034 22.225 2-1/4″×12UN 57.104 56.815 55.73 55.575 54.585 54.864 55.321 55.776 55.976 57.15 注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列四、布锥管螺纹（NPTNPTNPT）基本尺寸及公差(牙形角60º)螺纹代号基面上的直径螺纹长度大径中径小径有效长度管端至基面长Z1/8″×27 10.272 9.519 8.766 7 4.572 Z1/4″×18 13.572 12.443 11.314 9.5 5.080 Z3/8″×18 17.055 15.926 14.797 10.5 6.096 Z1/2″×14 21.223 19.772 18.321 13.5 8.028 Z3/4″×14 26.568 25.117 23.666 14 8.611 Z1″×11.5 33.228 31.461 29.694 17.5 10.160 Z1.1/4″×11.5 41.985 40.218 38.451 18 10.688 Z1.1/2″×11.5 48.054 46.287 44.520 18.5 10.688 Z2″×11.5 60.092 58.325 56.558 19 11.074五、公制螺纹基本尺寸及公差(牙形角60º)螺纹代号基本直径内螺纹外螺纹大径中径小径公差等级公差等级6H 7H 6g中径公差小径公差中径公差小径公差中径公差大径公差M10X1 10 9.350 8.917 +0.150+0.236+0.190+0.300-0.026-0.138-0.026-0.206M12X1 12 11.350 10.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M14X1 14 13.350 12.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M12X1.25 12 11.188 10.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M14X1.25 14 13.188 12.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M12X1.5 12 11.026 10.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M14X1.5 14 13.026 12.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M16X1.5 16 15.026 14.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M18X1.5 18 17.026 16.373 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M20X1.5 20 19.026 18.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M22X1.5 22 21.026 20.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M24X1.5 24 23.026 22.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M26X1.5 26 25.026 24.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X1.5 27 26.026 25.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M30X1.5 30 29.026 28.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M33X1.5 33 32.026 31.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M36X1.5 36 35.026 34.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M39X1.5 39 38.026 37.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M42X1.5 42 41.026 40.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X2 27 25.701 24.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M30X2 30 28.701 27.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M33X2 33 31.701 30.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M36X2 36 34.701 33.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M39X2 39 37.701 36.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M42X2 42 40.701 39.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M45X2 45 43.701 42.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M52X2 52 50.701 49.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M60X2 60 58.701 57.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M64X2 64 62.701 61.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M72X2 72 70.701 69.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318。

螺纹知识GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB（强制性标准），我们平常看到的像GB30，GB5783等等都是强制性的标准。

GB/T（推荐性标准）GBn（国家内部标准）等。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

牙尖角为60度。

ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

牙尖角也是60度。

BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

牙尖角为55度。

例如像M16-2X60表示的就是公制的螺纹，他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM。

又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。

另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。

NPT，PT，G都是管螺纹．NPT是属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅GB/T7306-2000 G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一英吋等于8分，1/4 吋就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

公制标准牙公制幼牙尺寸牙距(MM)底孔直径(MM)尺寸牙距(MM)底孔直径(MM)尺寸牙距(MM)底孔直径(MM)M10.250.7(0.75)M1.10.250.8(0.85)M1.20.250.9(0.95)M1.40.31.1M1.60.351.2(1.25)M1.80.351.4(1.45)M20.41.6M2.20.451.7(1.75)M2.50.452.0(2.05)M30.52.5M3.50.62.9M40.73.3M4.50.753.7M50.84.2M615M716M81.256.8M91.257.8M101.58.5M111.59.5M121.7510.2M14212M16214M182.515.5M202.517.5M222.519.5M24321M27324M303.526.5M333.529.5M36432M39435M424.537.5M454.540.5M48543M52547M565.550.5M2.50.352.1(2.15)M30.352.6(2.65)M3.50.353.1(3.15)M40.53.5M4.50.54M50.54.5M5.50.55M60.755.2M70.756.2M80.757.217M90.758.218M100.759.2191.258.8M110.7510.2110M121111.2510.81.510.5M141131.2512.81.512.5M151141.513.5M161151.514.5M171161.515.5M181171.516.5216M201191.518.5218M22121M241231.522.5222124M251.523.5223126M271.525.5225127M281.526.5226129M301.528.5228327M321.530.52301.531.5M33231330M351.533.51.534.5M36234333M381.536.5M39 1.537.5237336M401.538.5238337M421.540.52403394381.543.51/16601.153/32481.81/8402.65/32323.13/16243.67/32244.41/4205.19/32205.81.520.5220M45243342441尺寸英制标准牙BSW英制幼牙BSF 美制标准牙UNC 美制幼牙UNF 美制幼牙UNEF英制喉牙G,BSP英制锥喉牙Rc,BSPT 美制喉牙NPS 美制锥喉牙NPT英制(tach)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)牙距(per inch)底孔直径(MM)5/16186.53/8167.97/16149.31/21210.59/1612121113.511/1611153/4106.513/1610187/8919.25920.751"8221.1/8724.751.1/4727.751.3/8630.51.1/2633.51.5/8535.51.3/45391.7/84.541.55/82"4.544.52.1/44502.1/2456.52.3/43.5623"3.568.5324284.7265.4266.2226.8208.3189.81611.21612.714141415.7512171218.511201121.751023926929832835837.5740743746.5652658.5664.5569.75205.1186.6168149.41310.81212.21113.51016.5919.5822.25725728630.75634539.54.5454.551.5457.25463.5470285.5246.9248.5209.92011.51812.91814.51617.51420.41223.251226.51229.51232.751236325.5327.1328.62810.12811.724132414.752017.52019.252020.752022.252023.751826.751830183318362416.25288.8288.6278.51911.81911.518111915.2519151814.514191418.5141814211424.5142414231428.251130.751130.2511.5291818141411.511.51518.52430278.91135.51139.5113911.53811.53911421145114511.54411.5451149.611571156.511.55611.5571163.31179.111511172.81171.48678681185.5883884美制小牙孔标准牙(NC)美制小牙孔幼牙(NC)牙距(per inch)编号底孔直径(MM)底孔深度(MM)螺纹深度(MM)牙距(per inch)编号底孔直径(MM)底孔深度(MM)螺纹深度(MM)64#1-641.5(1.55)5456#2-561.8(1.85)6448#3-482.175402.3(2.35)8640#5-402.6(2.65)9632#6-322.8(2.85)10732#8-323.511824#10-243.9131024#12-244.51511#4-4080#0-801.2(1.25)4372#1-721.5(1.55)5464#2-641.964562.1(2.15)7548#4-482.48644#5-442.79640#6-402.9(2.95)10736#8-363.511832#10-324.11310#3-5628#12-284.71511制订:审核:日期:公制,英制,美制螺纹标准谢敬锋。

公制、美制和英制螺纹区别NPT，PT，G 都是管螺纹．1 NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区．2 GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为1:16．3 GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。

公制螺纹可分粗牙及细牙二种。

表示法如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

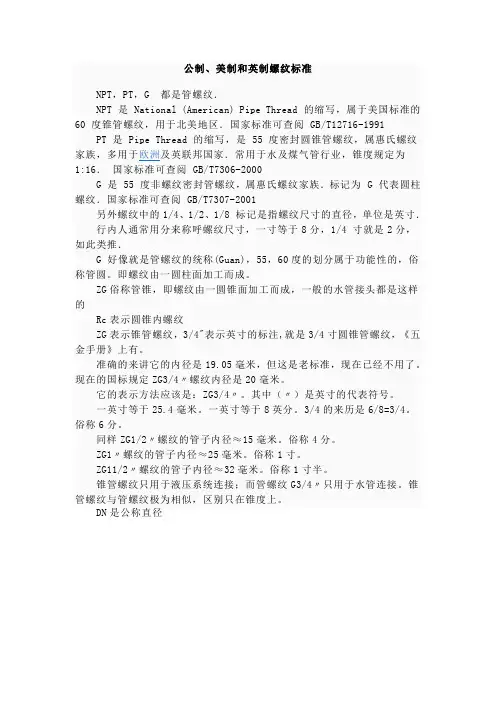

公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的Rc表示圆锥内螺纹ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

DN是公称直径。

1、英制、美制螺丝和国标螺丝有什么区别螺纹尺寸和标注方法都不一三钟制式在螺丝螺纹的牙径，牙距等方面的尺寸测量单位上不同，国标的都采用MM 为测量单位，英制和美制都采用英寸为单位。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径＜1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。

例如：1/2”-12BSW 表示公称直径为1/2”的粗牙惠氏螺纹。

也就是说1牙型角度不一样2罗纹的距离不一样3螺丝的对边厚度都有区别2、英制丝锥4-40或者1"-8是什么意思啊英制螺纹都是以“公称直径（螺纹类别）-牙数”来表示的。

4-401〃-81/8NPT-271/8BSP-28前面的4，1〃，1/8都是指螺纹的公称直径，当然这里的公称直径不一定就是指螺纹的外径。

（如4-40，是指统一螺纹的4＃，公称直径是0.112英寸）中间的NPT是美国标准的一般用途的锥管螺纹，BSP？是不是BSF,这是一种细牙的慧氏螺纹（英制规格紧固件用螺纹），其它不写的一般是统一螺纹（美制规格紧固件用螺纹）。

至于最后的数字，那是牙数，也就是每英寸里有多少牙。

英制螺纹的螺距都是以每英寸里有多少牙来标记的。

美制螺纹，又称统一螺纹，其有粗牙细牙之分。

其中细牙用UNF表示，如我国的普通螺纹用M表示，道理一样，粗牙用UNC表示。

在统一螺纹规格中，公称直径≥1/4的直接用公称直径表示，公称直径＜1/4的用号数表示，如0＃，1＃，2＃，3＃，4＃，5＃，6＃，8＃，10＃，12＃，共10个。

其中4＃对应的螺纹公称直径是0.112in（英寸，如你所说x25.4就是公制的公称直径尺寸了）。

公制、美制和英制螺纹标准http:16．国家标准可查阅GB/T7306-2000 G 是55度非螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的、、标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，吋就是2分，如此类推.G好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------- 公- 制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

，，是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1. 国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。

公制螺纹可分粗牙及细牙二种。

表示法如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

2. 美国标准螺纹(American Standard Thread：)螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为60度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF三级。

表示法如。

：外径；10：每寸牙数；NC代号）。

3. 统一标准螺纹（Unified Thread）：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的 (Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

英国标准BS84一般用途螺纹BSPT 55度锥管螺纹简称PT牙型角55°B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹英国标准管螺纹BSPP 55度管螺纹牙型角55° BSPT英国标准管螺纹美国标准ANSI B1.10一般用途螺纹NPT 60 度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。

需要收藏的公制、英制及美制螺纹！螺纹标记（公制、美制和英制）1、公制螺纹标记：1.1标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。

螺纹特征代号用“M”表示。

单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。

对粗牙螺纹，可以省略标注其螺距项。

多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米，可以在后面增加括号说明线数(英文)。

公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后。

内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。

表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后，中间用斜线分开。

对旋合长度为短组和长组的螺纹，在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。

中等旋合长度组不标注.旋合长度代号（N）。

左旋螺纹应在旋合长度代号之后标注“LH”代号。

旋合长度代号与旋向代号间用”━”号分开。

右旋螺纹不标注旋向代号。

1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H 中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2、美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
