××××××××××工程编号：XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施一、编制依据 (2)二、编制目的与适用范围 (2)三、施工准备 (2)3.1技术准备 (2)3.2现场准备 (3)四、技术要求与质量标准 (3)4.1预留孔洞技术要求与质量标准 (3)4.2预埋件技术要求与质量标准 (3)五、施工工艺流程 (6)5.1预埋件施工工艺流程： (6)5.2预留孔洞施工工艺流程 (6)六、施工质量控制 (6)6.1预留孔洞质量控制 (6)6.2预埋铁件质量控制 (7)6.3混凝土施工及保养 (8)七、人员组织 (9)八、设备机具配置 (9)九、成品保护措施 (9)十、安全文明施工措施 (10)预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》JGJ18—2003《给水排水工程结构设计规范》GB50068—2002《混凝土结构工程施工质量验收规范》GB50204—2002《钢结构工程施工及验收规范》GB50204—2002《混凝土结构后锚固技术规范》GJG145—2004《钢筋混凝土结构预埋件》04G362《预埋件通用图》HG21544-92《给排水构筑物施工及验收规范》GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备3.1技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。
预埋件焊接作业指导书预埋件焊接作业指导书一、作业准备1.准备好所需的预埋件、钢板、钢筋和焊条等材料和工具。
2.整理好作业现场，清理好表面污物和边角料，确保安全无隐患。
3.根据预埋件的尺寸和位置要求，制定合理的焊接顺序和作业计划。
4.检查所需要使用的设备和工具是否正常运转。
5.确定施工人员的工作台和工具借用地点，保证现场的整洁卫生。
二、焊接工艺1.预埋件的尺寸、形状和材质应符合图纸和规范要求。
2.焊接工艺应符合规范要求，并且要保证预埋件的质量优良。
3.选择合适的焊接材料，根据预埋件的材质和尺寸选择合适的焊条和钢筋。
4.在焊接之前，应先将预埋件和焊材、钢材预热，为保证焊接质量。
5.焊接时应注意控制电流和电压的大小，保证焊接熔池的尺寸和深度。
6.对于焊接后的熔接处应进行检查和测试，确保预埋件的质量达到规范要求。
三、安全措施1.严格执行安全规范，加强管理，落实安全措施。
2.使用符合要求的焊接设备和工具，加强设备检查和维护。
3.戴好安全防护用品，如防护眼镜、面罩、耳塞、护手等。
4.焊接作业时要注意安全间距，避免触电和火灾等安全事故的发生。
5.禁止在工作时抽烟吃零食，避免因此而疏忽大意，及时清理焊渣和废料。
6.当遇到不可抗力或无法解决的事故及突发事件，应立即采取应急措施，确保人身和财产安全。
四、作业结束1.在完成一项预埋件的焊接后，应及时对现场清理整理好，恢复到原状。
2.验收焊接质量，符合要求的方可移交给下一步骤的工序，并记录作业情况。
3.整理记录资料，交由相关人员进行录入，并归档档案。
4.严格遵守焊接安全规范，确保人身和财产的安全。
5.及时维护设备和工具，保证设备的稳定性和使用寿命。
总之，预埋件是道路、桥梁等工程建设中必不可少的零部件，其质量直接影响到整个工程的质量和安全性。
因此，需要严格按照规范要求开展焊接作业，注重安全措施和质量保证，从而达到保证工程安全和质量的目的。
----预埋件工程作业指导书1、施工依据（1）混凝土结构工程施工质量验收规范GB50204-2002；（2）钢结构工程施工质量验收规范GB50205-2001；（3）火电施工质量检验及评定标准—土建工程篇1995-4-1）；（4）钢结构加工相关操作规程；（5）建筑钢结构焊接技术规程JGJ81。
2、施工准备2.1材料及主要机具2.1.1材料按设计要求备料，一般包括钢板、型钢、钢筋，焊条等，原材料质量必须符合验收规范要求。
钢板、型钢材质为Q235钢；钢筋为Ⅰ级、Ⅱ级钢筋。
2.1.2主要机具a）钢筋加工设备：钢筋断料机、弯料机；b）砂轮锯、砂轮机（手提式和座式）、气割（1-2套）、调直机、摇臂钻床、手提钻机、弯管机；c）电焊机BX3-300（500）、埋弧焊机MZ2-1500、烘干箱（70℃～400℃）、钢卷尺、直尺。
d）剪板机（必要时）、滚压机（必要时）3施工作业条件3.1埋件制作业条件a）加工车间内生产，作业环境应有良好的防雨、干燥和通风排气、照明等条件；b）供电、供水、起重设备满足最大负荷要求，灭火器具满足要求；c）作业人员熟悉施工图和技术交底或作业指导书的要求；----d）从业人员持证上岗，并有效穿戴劳保用品;e) 机电设备、机具齐备、完好，计量器具检验合格有效。
3.2埋件安装作业条件a）作业人员熟识施工图和上级技术交底或作业指导书的要求；b）焊工持证上岗，作业人员有效穿戴安全防护用品；c）作业面安全防护设施齐全、稳固；d）机电设备、机具齐备、完好，计量器具检验合格有效。
4、工艺流程4.1埋件制作工艺流程：4.2埋件安装工艺流程：5、施工方法5.1埋件制作施工方法5.1.1号料：a)检查核对材料，清除原材料上的铁锈、油污；b)根据加工图尺寸要求在母材上实物放样，划出切割、弯曲、钻孔等加工位置，划线或打冲孔定位，形状复杂的预埋件应制作样板或比例模型定尺放样。
c)放样配料应尽可能节约材料和有利于切割和保证质量，加工精度要求较高的预埋件应考虑切割、气割和边缘加工的损失量。
混凝土工程施工作业指导书一、编制目的为规范混凝土工程施工操作，保证混凝土施工质量，特制定本作业指导书。
二、适用范围本作业指导书适用于各类建筑工程中的混凝土工程施工。
三、施工准备1. 技术准备- 熟悉施工图纸和设计要求，明确混凝土的强度等级、抗渗等级、坍落度等技术指标。
- 编制混凝土施工方案，确定浇筑顺序、振捣方法、养护措施等。
- 对施工人员进行技术交底，使其了解施工工艺和质量要求。
2. 材料准备- 水泥：选用符合设计要求和国家标准的水泥，应有出厂合格证和检验报告。
- 砂：选用中砂或粗砂，含泥量不大于3%。
- 石：选用粒径5 - 25mm 的碎石或卵石，含泥量不大于1%。
- 水：采用饮用水。
- 外加剂：根据混凝土性能要求选用合适的外加剂，应有产品说明书和检验报告。
- 配合比：根据设计要求和原材料性能，由试验室进行混凝土配合比设计。
3. 主要机具准备- 混凝土搅拌机、混凝土输送泵、振捣器（插入式振捣器、平板振捣器）、抹光机等。
- 运输工具（如手推车、吊斗、料斗等）。
- 测量工具（如水准仪、钢尺、靠尺等）。
4. 作业条件准备- 模板、钢筋已安装完毕，并经检查验收合格。
- 预留孔洞、预埋件已安装完毕，并经检查验收合格。
- 混凝土浇筑前，应将模板内的杂物清理干净，浇水湿润模板，但模板内不得有积水。
- 施工道路畅通，施工照明充足。
四、混凝土搅拌1. 搅拌站应具备相应的资质和生产能力，搅拌设备应性能良好，计量准确。
2. 严格按照配合比通知单进行配料，原材料的计量误差应符合规定要求。
3. 搅拌时间应根据搅拌机类型、混凝土坍落度等因素确定，确保混凝土搅拌均匀。
五、混凝土运输1. 混凝土运输应根据施工距离、运输时间、气温等因素选择合适的运输工具，如混凝土搅拌运输车、手推车等。
2. 运输过程中应保持混凝土的均匀性，避免产生离析、泌水等现象。
3. 混凝土从搅拌机卸出到浇筑完毕的时间应符合规定要求，超过初凝时间的混凝土不得使用。

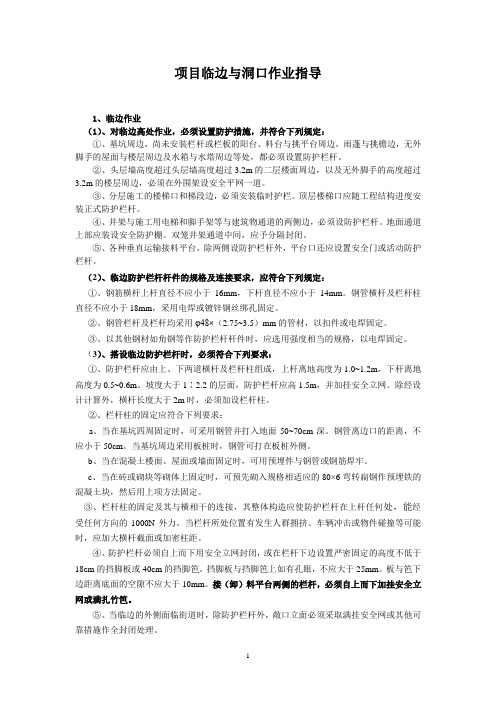

项目临边与洞口作业指导1、临边作业（1）、对临边高处作业，必须设置防护措施，并符合下列规定：①、基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨蓬与挑檐边，无外脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆。
②、头层墙高度超过头层墙高度超过3.2m的二层楼面周边，以及无外脚手的高度超过3.2m的楼层周边，必须在外围架设安全平网一道。
③、分层施工的楼梯口和梯段边，必须安装临时护栏。
顶层楼梯口应随工程结构进度安装正式防护栏杆。
④、井架与施工用电梯和脚手架等与建筑物通道的两侧边，必须设防护栏杆。
地面通道上部应装设安全防护棚。
双笼井架通道中间，应予分隔封闭。
⑤、各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。
（2）、临边防护栏杆杆件的规格及连接要求，应符合下列规定：①、钢筋横杆上杆直径不应小于16mm，下杆直径不应小于14mm。
钢管横杆及栏杆柱直径不应小于18mm，采用电焊或镀锌钢丝绑孔固定。
②、钢管栏杆及栏杆均采用φ48×（2.75~3.5）mm的管材，以扣件或电焊固定。
③、以其他钢材如角钢等作防护栏杆杆件时，应选用强度相当的规格，以电焊固定。
（3）、搭设临边防护栏杆时，必须符合下列要求：①、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度为0.5~0.6m。
坡度大于1∶2.2的层面，防护栏杆应高1.5m，并加挂安全立网。
除经设计计算外，横杆长度大于2m时，必须加设栏杆柱。
②、栏杆柱的固定应符合下列要求：a、当在基坑四周固定时，可采用钢管并打入地面50~70cm深。
钢管离边口的距离，不应小于50cm。
当基坑周边采用板桩时，钢管可打在板桩外侧。
b、当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊牢。
c、当在砖或砌块等砌体上固定时，可预先砌入规格相适应的80×6弯转扁钢作预埋铁的混凝土块，然后用上项方法固定。
钢筋、预埋件制作作业指导书文件编码：编制人：日期：版次：目录1. 工程概况及工程量 (1)1.1工程概况 (1)1.2工程量 (1)2. 编制依据 (1)3. 作业前的条件和准备 (1)3.1技术准备 (1)3.2作业人员配置、资格 (2)3.3作业工机具及仪器仪表 (3)3.4安全器具 (4)4. 作业程序、方法 (4)4.1 施工工艺流程 (4)4.2 施工方法及要求 (4)5. 质量控制点的设置和质量通病预防 (8)5.1质量目标 (8)5.2 作业过程中控制点的设置 (9)5.3 质量标准及要求 (9)6. 作业的安全要求和环境条件 (9)6.1作业的安全危害因素辨识和控制 (9)6.2消防管理 (10)6.3作业指导书应急处置预案 (10)7. 附录 (11)1 工程概况及工程量1.1工程概况本工程位于福州市连江县境内的罗源湾南岸的可门作业区1#～3#码头腹地。
电厂规划装机4×1000MW 等级超超临界燃煤发电机组，分期建设，本期建设两台机组。
主要包括：主厂房本体（含侧煤仓），集控楼），锅炉基础，汽机基础，主厂房附属设备基础，送风机房，烟道支架，电除尘器支架基础，引风机房及支架，渣仓基础，至煤仓间的最后一个转运站（TD4转运站），至煤仓间最后一段输煤栈桥，A列外变压器基础及油池（主变、厂用变、启备变、高压储煤变），封闭母线支架，防火墙，事故油池，500kV屋内配电装置楼，屋外配电装置500kV构支架，独立避雷针，网络继电器楼，主(次)入口传达室，厂区围墙、厂区大门等。
1.2工程量钢筋采用一级HPB300,二级HRB335，三级为HRB400、HRB400E，总量根据招标文件约10000t，埋件量约为400t。
2 编制依据3.1 技术准备3.2.1 作业人员(配置、资格)3.3.1仪器、仪表4.1 施工工艺流程4.1.1 钢筋备料→钢筋翻样(钢筋加工场) →翻样单审核（技术员；施工队）→钢筋进场后复试、调直、除锈→钢筋加工→质量检验4.1.2 备料→预埋件放样下料→预埋件加工→矫正→质量检验→刷防腐底漆4.2 施工方法及要求4.2.1 钢筋加工4.2.1.1 钢筋进场后，必须检查产品合格证、附件清单和有关材质报告单，并进行外观检查，然后马上对原材进行取样复试，复试合格后方可使用。
预埋件作业指导书一、预埋件作业概述预埋件作业是指在混凝土浇筑时预先埋入钢筋或其他金属构件，将它们与混凝土一同固定起来，以达到加强结构或实现特定功能的目的。
预埋件工作是建筑工程中不可或缺的一环，它涉及到彩钢板用在建筑物中的各种配套构件设计与制作、钢筋骨架的布置、混凝土灌注过程以及后续处理等多个环节，因此需要工程师和施工人员在设计和施工过程中做好各项准备工作，确保预埋件的质量和效果。
二、预埋件种类及其特点1.标准型预埋件：标准型预埋件是最常见的一种，它通常由钢筋、螺纹钢管等构件组成，能够提供较好的强度和耐久性，适用于各种建筑工程中的预埋工作。
2.花式预埋件：花式预埋件则是根据特定需求和设计要求进行制作的，在材料和形状上与标准型预埋件有所不同，通常应用于一些特殊场合。
3.镶嵌型预埋件：这种预埋件是在隔墙、隔板或者其他具有相对固定角度和位置的构件中安装的，制作时需要对它们与墙体或者其他构件进行精确测量和布局，确保其位置和角度精准。
4.外露型预埋件：这种预埋件通常在外墙或屋顶等部位使用，需要考虑其外观美观和气密性，因此还需要与防水层和保温层相匹配。
三、预埋件施工流程1.预埋件设计：在进行预埋件工作前，需要进行周到的设计，包括预埋件的种类、位置、数量和规格等。
2.预埋件制作：根据预埋件的设计要求，对材料进行加工和制作，以保证预埋件的质量和精度。
3.预埋件安放：将预制的预埋件按照设计要求、位置预先安放于定型板上面，然后进行钢筋绑扎工作。
4.混凝土浇筑：在安装好预埋件后，开始进行混凝土浇筑。
5.预埋件处理：浇筑完成后，需要进行预埋部件的处理和清理，包括清理杂物、修整预埋件外露部分等等。
四、预埋件施工注意事项1.预埋件要统一标准：在预埋件设计和制作过程中，要确保预埋件符合统一标准，以便在安装和浇筑过程中保证成果。
2.预埋件的定位要准确：预埋件在定位时，要准确计算位置和角度，避免因测量错误或设计失误造成浪费或后续工作难以进行。
涵洞施工作业指导书一、施工工艺1、施工准备涵洞开工前，现场测设涵洞位臵，核对涵位、孔径、涵长、方向、出入口高程以及与既有线路、沟渠的连接，结合现场实际与设计文件进行核对，如有不符，及时与设计单位联系解决。
施工前要求清理场地，并做好施工机械进、出场地及材料运输的道路。
基坑开挖前，测定基坑中心线、方向和高程；按地质、水文资料，结合现场情况，确定开挖坡度、支护方案、开挖范围和防、排水措施。
2、施工测量依据设计图纸对涵洞所在位臵进行测定，根据开挖、支护方案放样出基坑开挖线。
3、基础开挖1）根据涵洞类型在基坑开挖前做好道路改移、水渠改移等工作。
2）基坑采用机械开挖，根据土质类别进行放坡开挖，底平面尺寸每侧放宽80cm，坑顶至少留有1.0m的护道，弃土不得妨碍开挖基坑及其它工作。
开挖时严禁超挖，预留20～30cm人工修整、清理基坑。
3）基底的验收：基坑开挖完毕，应立即通知主管技术人员、质检员进行检查，自检合格，报请监理工程师前来检查，并事先填写“基坑开挖质量检查记录表”；检查合格后，方能进行基础施工或其他工序。
4）涵洞开挖施工安全要求⑴开挖基坑应根据基坑开挖作业指导书开挖，分层下挖至比设计高程高出20～30cm后采用人工清基。
严禁采用局部开挖，从底层向四周掏土的方法施工。
⑵处在土石松动处坡脚下的基坑，先清除坑边孤石、浮石，土质松软易坍塌的必须设臵挡土板。
⑶机具、材料、弃土等必须堆放在基础边坡周围安全距离以外，基坑顶面四周，必须开挖排水沟，并保持畅通，吊机要远离基坑上口作业，确保边坡稳定性。
⑷进入基坑的跳板必须设臵防滑措施，涵洞施工时搭设作业平台、人行过道、上下扶梯与运料便道。
4、基底处理涵洞基底需软基处理的，根据地基承载力报告，做好前期的各项准备工作。
换填级配碎石垫层：基坑完成经检测地基承载力满足设计要求后，将换填料运至基坑内，人工摊铺整平，用压路机分层压实。
换填层压实完毕后，对个别不平整处人工找平，并检测承载力。
一 . 工程概略、工作量及特色工程概略 :大唐辽源热电厂2× 330MW级机组扩建工程3#、 4#机组预埋件配制加工由我项目部肩负现场制作、焊接。
预埋件主体部分材质为国标的Q235B钢板和型钢，钢筋采纳HRB335的螺纹钢。
全部焊缝一定保证内部质量和外观工艺，且无咬边、夹渣、气孔等任何缺点。
全部预埋件的焊接均采纳手工电弧焊施焊，保证焊接质量。
工作量 :主体材质： Q235B总工程量：约 300T工程特色 :本工程的施工工期超越春、夏、秋、冬四个季节，焊接环境复杂，此外焊接工程量较大，技术要求较高；一定采纳有效的的焊接环境保护举措和采纳高素质的焊接施工人员，以保证焊接质量。
二 .编制依照和有关文件《钢筋焊接及查收规程》JGJ18-2003 J253-2003有关施工图及有关工艺评定三 .劳动力安排劳动力安排：序号工种人数资格要求资质1班长1审清本项目施工图纸，领悟设计思想，掌握施高级工工工艺，熟习施工质量和安全要求。
2技术员1熟习本项目施工的工艺流程，有效的组织好焊助工或以上工依照举措要求施工，熟习施工技术及规范。
3安全员1拥有丰富的专业知识及现场施工经验，熟习施持证工现场安全要求，拥有专业安全员证书。
拥有丰富的专业知识及现场施工经验，熟习施4质检员1持证工现场质量要求，拥有专业质检员证书。
5焊工10熟习焊接工艺及有关要求，仿样练习合格。
持证. 作业过程中人员的职责分工和权限技术员1）全面负责启动焊接技术工作，组织施工图纸和技术资料的学习，编制作业指导书，主持技术交底。
深入实质进行技术指导和督查。
2）对施工工序进行检查，发现质量或工艺问题有权敦促施工人员进行返修，并记录存案。
3）参加焊接质量查收及评定工作，随时追踪检查质量，并做好记录，实时供给完工移交技术资料。
4）负责施工项目安全施工举措的编制和交底工作，并督查检查举措的执行状况。
5）参加隐患及事故剖析整顿，拟订改良和防备举措。
班组长1）直接领导班组人员仔细学习和严格依照设计要求及有关规范进行施工。
××××××××××工程编号：XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施一、编制依据.............................................. 错误!未定义书签。
二、编制目的与适用范围.................................... 错误!未定义书签。
三、施工准备.............................................. 错误!未定义书签。
技术准备.................................................. 错误!未定义书签。
现场准备.................................................. 错误!未定义书签。
四、技术要求与质量标准.................................... 错误!未定义书签。
预留孔洞技术要求与质量标准................................ 错误!未定义书签。
预埋件技术要求与质量标准.................................. 错误!未定义书签。
五、施工工艺流程.......................................... 错误!未定义书签。
预埋件施工工艺流程：...................................... 错误!未定义书签。
预留孔洞施工工艺流程...................................... 错误!未定义书签。
六、施工质量控制.......................................... 错误!未定义书签。
预留孔洞质量控制.......................................... 错误!未定义书签。
预埋铁件质量控制.......................................... 错误!未定义书签。
混凝土施工及保养.......................................... 错误!未定义书签。
七、人员组织.............................................. 错误!未定义书签。
八、设备机具配置.......................................... 错误!未定义书签。
九、成品保护措施.......................................... 错误!未定义书签。
十、安全文明施工措施...................................... 错误!未定义书签。
预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》 JGJ18—2003《给水排水工程结构设计规范》 GB50068—2002《混凝土结构工程施工质量验收规范》 GB50204—2002《钢结构工程施工及验收规范》 GB50204—2002《混凝土结构后锚固技术规范》 GJG145—2004《钢筋混凝土结构预埋件》 04G362《预埋件通用图》 HG21544-92《给排水构筑物施工及验收规范》 GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。
图纸会审时，必须和设备厂家及建设单位确定设备、器具的型号、规格，以便确定其预留孔洞的位置和尺寸。
预埋件施工前，根据图纸要求，应首先了解预埋件的形式、位置、数量，是属受力预埋件还是非受力预埋件。
然后按图纸要求制作、固定预埋件及预留孔。
对于构造预埋件且有特殊要求的预埋件，应当注意锚筋弯钩长度、角度等规定。
在进行预埋件焊接之前，必须检查钢筋、钢板厚度，钢板厚度不宜小于钢筋直径的0．6倍，钢筋直径不宜小于6mm，受力锚固钢筋直径不宜小于8 mm，绝对禁止用冷加工钢筋代替普通钢筋等。
现场准备预埋件原材料应确保质量，加工之前必须检查合格证，进行必要的力学性能复验及化学成分分析，同时检查其外观质量是否合格(有无锈蚀)，钢筋的调直下料，钢板的划线切割，要根据图纸要求或图集尺寸认真实施。
对于焊条和焊剂，应根据预埋件的使用要求和不同性能正确选定其型号。
电弧焊焊接时，应采用与主体金属强度相适应的焊条。
四、技术要求与质量标准预留孔洞技术要求与质量标准建立操作岗位责任制与施工技术质量复核制，按照工艺流程施工预留孔洞的形状多种多样，常见的池壁和板类（底板或顶板）预留孔洞，施工过程前，只要按照图纸要求制作模板，预留孔洞的尺寸就能得到保证。
预留孔洞的内模板一般采用木模板进行支设，由于模板的刚度与强度难以单独满足施工需要，必须在其内部设置横撑和斜撑，以确保孔洞模板在浇筑混凝土过程不会发生变形或破坏，且易于拆除模板与支撑体系。
预留孔洞施工质量允许偏差：孔洞的净空尺寸为±10mm，高程偏差10mm，检测采用钢尺与水准仪进行测量控制。
预埋件技术要求与质量标准建立操作岗位责任制与施工技术质量复核制，按照工艺流程施工。
预埋件的焊接采用电弧焊时，在焊接过程中要注意质量，随时清除电极钳口铁锈和杂物，同时要及时修整电极槽口的形状。
如果发现焊接时出现钢筋咬边、气孔、夹渣、焊包不均匀、钢板焊穿、钢板凹陷等问题时，应查明原因，及时清除焊接缺陷，因条件限制采用手工焊时，贴角焊缝的高度应不小于6mm 及(1级钢筋直径)或(2级钢筋直径)；采用穿孔塞焊时，钢板的孔洞应做成喇叭口，内口直径应比钢筋直径大4mm，倾斜角一般为45度，钢筋端部伸进钢板2mm左右，施焊时应特别严格控制电流量，防止烧伤钢筋。
预埋铁件大样图示意图预埋件的受力锚筋与锚板呈T型垂直焊接时，不得将锚筋弯成U型或L型后用角焊缝与锚板焊接，钢筋端部应采用压力埋弧焊或周边角焊或穿孔塞焊与锚板焊牢，当锚筋直径d≤20mm时，宜采用压力埋弧焊；当d≥20mm时，宜采用穿孔塞焊。
T型手工焊要求穿孔塞焊要求受拉锚筋（包括直锚筋及弯折锚筋）与锚板水平连接时，应采用双面角焊缝。
水平受拉锚筋焊接要求预进埋件焊后的外观质量要求电焊焊缝表面平整，不得有较大的凹陷、焊瘤，接头处不得有裂缝；埋弧焊焊接接头应焊包均匀，钢筋咬边深茺不超；钢板无焊穿、凹陷现象。
检查取样方法：同一台班完成同一类型成品中抽10％，并不少于5根．检查结果需符合焊接质量要求。
力学性能检查取样方法：一般以300件同类型产品作为一批，每批成品中抽取三个试件进行拉伸试验。
结果应符合设计要求。
具体质量要求（1）锚板边长a或b允许误差为-3mm。
（2）锚筋各部分长度la、lb、lc的允许误差为+10mm。
（3）双面为整块锚板的预埋件，其锚筋长度la的允许误差为+ 5mm。
（4）圆锚筋的中心线允许偏差为+2mm。
（5）角钢锚筋的重心线允许偏差为+2mm。
（6）角钢锚筋的重心线允许偏斜角α为+2度。
（7）抗剪钢板的宽度和高度的允许偏差为+3mm。
（8）钢筋对锚板面的垂直度偏差a<10mm及la/50。
（9）溢浆孔直径d的允许偏差为+3mm。
（10）溢浆孔中心线允许偏差为+3mm。
五、施工工艺流程预埋件施工工艺流程：熟悉图纸要求备料钢筋、钢板下料加工焊接安放预埋件(支摸) 按图纸校对预埋件尺寸、位置浇注混凝土养护、拆模检查预埋件施工质量成品保护与修补处理预留孔洞施工工艺流程熟悉图纸要求——支设预留孔洞模板——复核预留孔洞位置与尺寸——加固预留孔模板浇筑混凝土养护拆模成品保护与修补处理六、施工质量控制预留孔洞质量控制预留孔洞的安装质量主要表现在平面定位与孔洞尺寸，给排水构筑物的预留孔洞一般有设备安装预留孔洞和过水洞等两种用途，为满足现场结构物的工艺需要，对预留孔洞的平面位置与截面尺寸要求较高，所以，在施工过程中，对以上两方面将是质量监控的重点。
预留孔洞安装定位图现场核对预留孔洞的轴线位置、标高，检查预留孔洞位置是否与图纸位置相符，与其它专业设备或结构有无冲突，并用记号笔在模板上或钢筋上标示清楚。
待结构钢筋安装完成以后，应将需要安装的预留孔洞及时安装到位并固定，但不得直接与钢筋进行连接，以避免浇筑混凝土时，钢筋晃动造成预留孔洞出现错位现象，同时，较大的预留孔洞应在其四周设置加强筋，确保预留孔洞四周不出现混凝土开裂现象。
施工过程中，发现各种预留孔洞与结构钢筋发生矛盾或冲突时，不得私自切断钢筋，必须经项目技术负责人与设计人员协商后，形成书面手续方可切断钢筋，并由进行钢筋补强处理。
如果遇到预留孔洞与其它管道或预埋件发生冲突时，要及时上报，严禁自行进行移位处理或其它改变设计的行为出现，注意与其它专业配合施工。
同时，浇筑混凝土前，应对预留孔洞进行封闭或填充处理，避免出现被混凝土填充等现象出现，如若浇筑时，出现混凝土进入预留孔洞模板内，应立即对其进行清理，以免影响结构物的使用。
预埋铁件质量控制预埋件的安装质量主要表现在平面定位与焊接质量等两个方面，因此，施工过程中也将以上要求作为施工监控的重点。
预埋铁件位于现浇混凝土上表面时，根据预埋件尺寸和使用功能的不同，有如下三种固定方法：1)平板型预埋件尺寸较小，可将预埋件直接绑扎或焊接在主筋上。
但在现浇混凝土过程中，需随时观察其位置情况，出现问题应及时解决。
2)角铁预埋件也可直接绑扎在主筋上。
为防止角铁预埋件下混凝土振捣不密实，应在固定前先在预埋件上钻孔供混凝土施工时排气。
3)面积大的预埋件施工时，除需用锚筋固定外，尚需在其上部点焊适当规格角铁或钢筋，以防止预埋件位移。
必要时并在锚板上钻孔排气。
对于特大预埋件，需在锚板上钻振捣孔，以振实混凝土；但钻孔位置，大小不得影响锚板的正常使用。
预埋铁件位于混凝土侧面时，有以下三种方式进行固定：1)预埋件距混凝土表明浅，面积小时，可采用卡子的简单方法，利用螺栓坚固卡子使预埋件紧贴模板，成型后拆除卡子，重复利用。
2)预埋件面积不大时，可用普通铁钉和螺丝，将预先打孔的铁件固定在木模板上，当混凝土断面较小时，可将预埋件的锚筋接长，绑扎或焊接固定。
