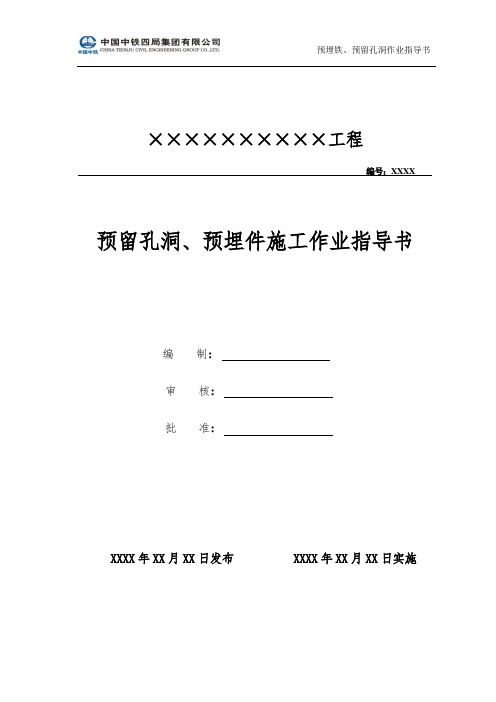

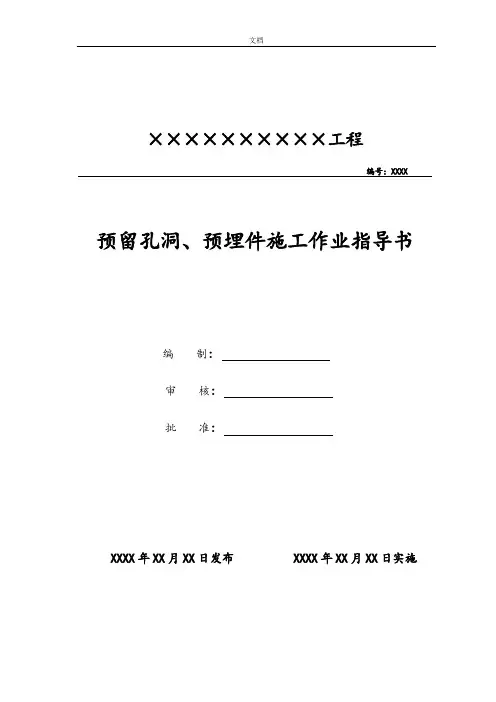

××××××××××工程编号： XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年 XX月 XX日发布XXXX年 XX月 XX日实施一、编制依据 ..............................................二、编制目的与适用范围 ....................................三、施工准备 ..............................................技术准备 ..................................................现场准备 ..................................................四、技术要求与质量标准 ....................................预留孔洞技术要求与质量标准 ................................预埋件技术要求与质量标准 ..................................五、施工工艺流程 ..........................................预埋件施工工艺流程： ......................................预留孔洞施工工艺流程 ......................................六、施工质量控制 ..........................................预留孔洞质量控制 ..........................................预埋铁件质量控制 ..........................................混凝土施工及保养 ..........................................七、人员组织 ..............................................八、设备机具配置 ..........................................九、成品保护措施 ..........................................十、安全文明施工措施 ......................................错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》JGJ18—2003《给水排水工程结构设计规范》GB50068—2002《混凝土结构工程施工质量验收规范》GB50204—2002《钢结构工程施工及验收规范》GB50204—2002《混凝土结构后锚固技术规范》GJG145—2004《钢筋混凝土结构预埋件》04G362《预埋件通用图》HG21544-92《给排水构筑物施工及验收规范》GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。
图纸会审时，必须和设备厂家及建设单位确定设备、器具的型号、规格，以便确定其预留孔洞的位置和尺寸。
预埋件施工前，根据图纸要求，应首先了解预埋件的形式、位置、数量，是属受力预埋件还是非受力预埋件。
然后按图纸要求制作、固定预埋件及预留孔。
对于构造预埋件且有特殊要求的预埋件，应当注意锚筋弯钩长度、角度等规定。
在进行预埋件焊接之前，必须检查钢筋、钢板厚度，钢板厚度不宜小于钢筋直径的 0．6 倍，钢筋直径不宜小于 6mm，受力锚固钢筋直径不宜小于 8 mm，绝对禁止用冷加工钢筋代替普通钢筋等。
现场准备预埋件原材料应确保质量，加工之前必须检查合格证，进行必要的力学性能复验及化学成分分析，同时检查其外观质量是否合格 ( 有无锈蚀) ，钢筋的调直下料，钢板的划线切割，要根据图纸要求或图集尺寸认真实施。
对于焊条和焊剂，应根据预埋件的使用要求和不同性能正确选定其型号。
电弧焊焊接时，应采用与主体金属强度相适应的焊条。
四、技术要求与质量标准预留孔洞技术要求与质量标准建立操作岗位责任制与施工技术质量复核制，按照工艺流程施工预留孔洞的形状多种多样，常见的池壁和板类（底板或顶板）预留孔洞，施工过程前，只要按照图纸要求制作模板，预留孔洞的尺寸就能得到保证。
预留孔洞的内模板一般采用木模板进行支设，由于模板的刚度与强度难以单独满足施工需要，必须在其内部设置横撑和斜撑，以确保孔洞模板在浇筑混凝土过程不会发生变形或破坏，且易于拆除模板与支撑体系。
预留孔洞施工质量允许偏差：孔洞的净空尺寸为± 10mm，高程偏差10mm，检测采用钢尺与水准仪进行测量控制。
预埋件技术要求与质量标准建立操作岗位责任制与施工技术质量复核制，按照工艺流程施工。
预埋件的焊接采用电弧焊时，在焊接过程中要注意质量，随时清除电极钳口铁锈和杂物，同时要及时修整电极槽口的形状。
如果发现焊接时出现钢筋咬边、气孔、夹渣、焊包不均匀、钢板焊穿、钢板凹陷等问题时，应查明原因，及时清除焊接缺陷，因条件限制采用手工焊时，贴角焊缝的高度应不小于6mm 及(1 级钢筋直径 ) 或(2 级钢筋直径 ) ；采用穿孔塞焊时，钢板的孔洞应做成喇叭口，内口直径应比钢筋直径大 4mm，倾斜角一般为 45 度，钢筋端部伸进钢板2mm左右，施焊时应特别严格控制电流量，防止烧伤钢筋。
预埋铁件大样图示意图预埋件的受力锚筋与锚板呈 T 型垂直焊接时，不得将锚筋弯成 U 型或 L 型后用角焊缝与锚板焊接，钢筋端部应采用压力埋弧焊或周边角焊或穿孔塞焊与锚板焊牢，当锚筋直径 d≤20mm时，宜采用压力埋弧焊；当 d≥20mm时，宜采用穿孔塞焊。
T型手工焊要求穿孔塞焊要求受拉锚筋（包括直锚筋及弯折锚筋）与锚板水平连接时，应采用双面角焊缝。
水平受拉锚筋焊接要求预进埋件焊后的外观质量要求电焊焊缝表面平整，不得有较大的凹陷、焊瘤，接头处不得有裂缝；埋弧焊焊接接头应焊包均匀，钢筋咬边深茺不超；钢板无焊穿、凹陷现象。
检查取样方法：同一台班完成同一类型成品中抽 10％，并不少于 5 根．检查结果需符合焊接质量要求。
力学性能检查取样方法：一般以 300件同类型产品作为一批，每批成品中抽取三个试件进行拉伸试验。
结果应符合设计要求。
具体质量要求（1）锚板边长 a 或 b 允许误差为 -3mm。
（2）锚筋各部分长度 la 、lb 、lc 的允许误差为 +10mm。
（3）双面为整块锚板的预埋件，其锚筋长度la 的允许误差为+ 5mm。
（4）圆锚筋的中心线允许偏差为 +2mm。
（5）角钢锚筋的重心线允许偏差为 +2mm。
（6）角钢锚筋的重心线允许偏斜角α为 +2度。
（7）抗剪钢板的宽度和高度的允许偏差为 +3mm。
（8）钢筋对锚板面的垂直度偏差 a<10mm及 la/50 。
（9）溢浆孔直径 d 的允许偏差为 +3mm。
（10）溢浆孔中心线允许偏差为 +3mm。
五、施工工艺流程预埋件施工工艺流程：熟悉图纸要求备料钢筋、钢板下料加工焊接放预埋件 ( 支摸)按图纸校对预埋件尺寸、位置浇注混凝土护、拆模检查预埋件施工质量成品保护与修补处理安养预留孔洞施工工艺流程熟悉图纸要求——支设预留孔洞模板——复核预留孔洞位置与尺寸——加固预留孔模板浇筑混凝土养护拆模成品保护与修补处理六、施工质量控制预留孔洞质量控制预留孔洞的安装质量主要表现在平面定位与孔洞尺寸，给排水构筑物的预留孔洞一般有设备安装预留孔洞和过水洞等两种用途，为满足现场结构物的工艺需要，对预留孔洞的平面位置与截面尺寸要求较高，所以，在施工过程中，对以上两方面将是质量监控的重点。
预留孔洞安装定位图现场核对预留孔洞的轴线位置、标高，检查预留孔洞位置是否与图纸位置相符，与其它专业设备或结构有无冲突，并用记号笔在模板上或钢筋上标示清楚。
待结构钢筋安装完成以后，应将需要安装的预留孔洞及时安装到位并固定，但不得直接与钢筋进行连接，以避免浇筑混凝土时，钢筋晃动造成预留孔洞出现错位现象，同时，较大的预留孔洞应在其四周设置加强筋，确保预留孔洞四周不出现混凝土开裂现象。
施工过程中，发现各种预留孔洞与结构钢筋发生矛盾或冲突时，不得私自切断钢筋，必须经项目技术负责人与设计人员协商后，形成书面手续方可切断钢筋，并由进行钢筋补强处理。
如果遇到预留孔洞与其它管道或预埋件发生冲突时，要及时上报，严禁自行进行移位处理或其它改变设计的行为出现，注意与其它专业配合施工。
同时，浇筑混凝土前，应对预留孔洞进行封闭或填充处理，避免出现被混凝土填充等现象出现，如若浇筑时，出现混凝土进入预留孔洞模板内，应立即对其进行清理，以免影响结构物的使用。
预埋铁件质量控制预埋件的安装质量主要表现在平面定位与焊接质量等两个方面，因此，施工过程中也将以上要求作为施工监控的重点。
预埋铁件位于现浇混凝土上表面时，根据预埋件尺寸和使用功能的不同，有如下三种固定方法：1)平板型预埋件尺寸较小，可将预埋件直接绑扎或焊接在主筋上。
但在现浇混凝土过程中，需随时观察其位置情况，出现问题应及时解决。
2)角铁预埋件也可直接绑扎在主筋上。
为防止角铁预埋件下混凝土振捣不密实，应在固定前先在预埋件上钻孔供混凝土施工时排气。
3)面积大的预埋件施工时，除需用锚筋固定外，尚需在其上部点焊适当规格角铁或钢筋，以防止预埋件位移。
必要时并在锚板上钻孔排气。
对于特大预埋件，需在锚板上钻振捣孔，以振实混凝土；但钻孔位置，大小不得影响锚板的正常使用。
预埋铁件位于混凝土侧面时，有以下三种方式进行固定：1)预埋件距混凝土表明浅，面积小时，可采用卡子的简单方法，利用螺栓坚固卡子使预埋件紧贴模板，成型后拆除卡子，重复利用。
