××××××××××工程编号：XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施一、编制依据 (2)二、编制目的与适用范围 (2)三、施工准备 (2)3.1技术准备 (2)3.2现场准备 (3)四、技术要求与质量标准 (3)4.1预留孔洞技术要求与质量标准 (3)4.2预埋件技术要求与质量标准 (3)五、施工工艺流程 (6)5.1预埋件施工工艺流程： (6)5.2预留孔洞施工工艺流程 (6)六、施工质量控制 (6)6.1预留孔洞质量控制 (6)6.2预埋铁件质量控制 (7)6.3混凝土施工及保养 (8)七、人员组织 (9)八、设备机具配置 (9)九、成品保护措施 (9)十、安全文明施工措施 (10)预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》JGJ18—2003《给水排水工程结构设计规范》GB50068—2002《混凝土结构工程施工质量验收规范》GB50204—2002《钢结构工程施工及验收规范》GB50204—2002《混凝土结构后锚固技术规范》GJG145—2004《钢筋混凝土结构预埋件》04G362《预埋件通用图》HG21544-92《给排水构筑物施工及验收规范》GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备3.1技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。

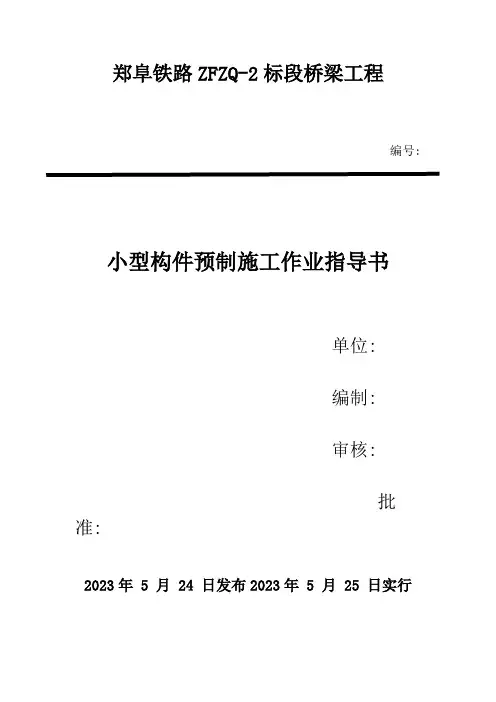

郑阜铁路ZFZQ-2标段桥梁工程编号: 小型构件预制施工作业指导书单位:编制:审核:批准:2023年 5 月 24 日发布2023年 5 月 25 日实行1.合用范围合用于新建郑州至周口至阜阳铁路河南段站前工程ZWZQ-2标项目经理部三分部预制构件施工。
2.作业准备2.1内业准备在开工前组织技术人员认真学习实行性施工组织设计, 阅读、审核施工图纸, 澄清有关技术问题, 熟悉规范和技术标准, 制定安全措施, 提出应急预案。
对施工人员进行交底, 对参与施工人员进行岗前技术培训, 考核合格后方可上岗。
2.1外业准备3.施工作业层中所涉及的各种外部技术数据收集。
生活设施、办公设施, 满足重要管理技术人员进场生活、办公需要。
4.技术规定（1）所使用的机械及设备具有合格的出厂证明及使用期限。
（2）所使用的原材料应具有质量合格证明并按相关规定抽检合格。
（3）施工前按设计提供配合比进行室内实验, 拟定混凝土施工配合比。
（4）构件尺寸符合规定。
4.施工程序与工艺流程4.1施工工序钢筋制作安装→模板→砼浇筑振捣→带模养护→拆模养护→成品存放4.2工艺流程5.施工规定5.1施工准备5.1.1 场地平整硬化施工前对构件预制场硬化, 并做好排水设施, 整平场地。
5.1.2 预制构件实验在大量预制施工前, 在设计范围以内选择有代表性构件进行工艺实验, 拟定工艺参数。
预制块要振动密实, 并记录拆模时间等, 以拟定科学合理的施工技术参数。
将以上实验资料整理上报监理工程师批准后, 用以指导小型构件预制施工。
5.2施工工艺5.2.1遮板栏杆遮板分为F1型、F2型及非标型；声屏障遮板F1a型、F2a 型及非标型；（1）模板1）栏杆遮板及声屏障遮板选用组合钢模, 模板进场通过验收合格后方可投入使用。
2）模板连接螺栓必须锁定牢固、稳定、不得有跑模现象；3）预埋件安装（2）预埋钢板与U型螺栓的位置严格按照图纸位置预埋, 保证数量与位置准确无误。
××××××××××工程编号：XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施一、编制依据 (2)二、编制目的与适用范围 (2)三、施工准备 (2)3.1技术准备 (2)3.2现场准备 (3)四、技术要求与质量标准 (3)4.1预留孔洞技术要求与质量标准 (3)4.2预埋件技术要求与质量标准 (3)五、施工工艺流程 (6)5.1预埋件施工工艺流程： (6)5.2预留孔洞施工工艺流程 (6)六、施工质量控制 (6)6.1预留孔洞质量控制 (6)6.2预埋铁件质量控制 (7)6.3混凝土施工及保养 (8)七、人员组织 (9)八、设备机具配置 (9)九、成品保护措施 (9)十、安全文明施工措施 (10)预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》JGJ18—2003《给水排水工程结构设计规范》GB50068—2002《混凝土结构工程施工质量验收规范》GB50204—2002《钢结构工程施工及验收规范》GB50204—2002《混凝土结构后锚固技术规范》GJG145—2004《钢筋混凝土结构预埋件》04G362《预埋件通用图》HG21544-92《给排水构筑物施工及验收规范》GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备3.1技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。
预埋件焊接作业指导书预埋件焊接作业指导书一、作业准备1.准备好所需的预埋件、钢板、钢筋和焊条等材料和工具。
2.整理好作业现场，清理好表面污物和边角料，确保安全无隐患。
3.根据预埋件的尺寸和位置要求，制定合理的焊接顺序和作业计划。
4.检查所需要使用的设备和工具是否正常运转。
5.确定施工人员的工作台和工具借用地点，保证现场的整洁卫生。
二、焊接工艺1.预埋件的尺寸、形状和材质应符合图纸和规范要求。
2.焊接工艺应符合规范要求，并且要保证预埋件的质量优良。
3.选择合适的焊接材料，根据预埋件的材质和尺寸选择合适的焊条和钢筋。
4.在焊接之前，应先将预埋件和焊材、钢材预热，为保证焊接质量。
5.焊接时应注意控制电流和电压的大小，保证焊接熔池的尺寸和深度。
6.对于焊接后的熔接处应进行检查和测试，确保预埋件的质量达到规范要求。
三、安全措施1.严格执行安全规范，加强管理，落实安全措施。
2.使用符合要求的焊接设备和工具，加强设备检查和维护。
3.戴好安全防护用品，如防护眼镜、面罩、耳塞、护手等。
4.焊接作业时要注意安全间距，避免触电和火灾等安全事故的发生。
5.禁止在工作时抽烟吃零食，避免因此而疏忽大意，及时清理焊渣和废料。
6.当遇到不可抗力或无法解决的事故及突发事件，应立即采取应急措施，确保人身和财产安全。
四、作业结束1.在完成一项预埋件的焊接后，应及时对现场清理整理好，恢复到原状。
2.验收焊接质量，符合要求的方可移交给下一步骤的工序，并记录作业情况。
3.整理记录资料，交由相关人员进行录入，并归档档案。
4.严格遵守焊接安全规范，确保人身和财产的安全。
5.及时维护设备和工具，保证设备的稳定性和使用寿命。
总之，预埋件是道路、桥梁等工程建设中必不可少的零部件，其质量直接影响到整个工程的质量和安全性。
因此，需要严格按照规范要求开展焊接作业，注重安全措施和质量保证，从而达到保证工程安全和质量的目的。
----预埋件工程作业指导书1、施工依据（1）混凝土结构工程施工质量验收规范GB50204-2002；（2）钢结构工程施工质量验收规范GB50205-2001；（3）火电施工质量检验及评定标准—土建工程篇1995-4-1）；（4）钢结构加工相关操作规程；（5）建筑钢结构焊接技术规程JGJ81。
2、施工准备2.1材料及主要机具2.1.1材料按设计要求备料，一般包括钢板、型钢、钢筋，焊条等，原材料质量必须符合验收规范要求。
钢板、型钢材质为Q235钢；钢筋为Ⅰ级、Ⅱ级钢筋。
2.1.2主要机具a）钢筋加工设备：钢筋断料机、弯料机；b）砂轮锯、砂轮机（手提式和座式）、气割（1-2套）、调直机、摇臂钻床、手提钻机、弯管机；c）电焊机BX3-300（500）、埋弧焊机MZ2-1500、烘干箱（70℃～400℃）、钢卷尺、直尺。
d）剪板机（必要时）、滚压机（必要时）3施工作业条件3.1埋件制作业条件a）加工车间内生产，作业环境应有良好的防雨、干燥和通风排气、照明等条件；b）供电、供水、起重设备满足最大负荷要求，灭火器具满足要求；c）作业人员熟悉施工图和技术交底或作业指导书的要求；----d）从业人员持证上岗，并有效穿戴劳保用品;e) 机电设备、机具齐备、完好，计量器具检验合格有效。
3.2埋件安装作业条件a）作业人员熟识施工图和上级技术交底或作业指导书的要求；b）焊工持证上岗，作业人员有效穿戴安全防护用品；c）作业面安全防护设施齐全、稳固；d）机电设备、机具齐备、完好，计量器具检验合格有效。
4、工艺流程4.1埋件制作工艺流程：4.2埋件安装工艺流程：5、施工方法5.1埋件制作施工方法5.1.1号料：a)检查核对材料，清除原材料上的铁锈、油污；b)根据加工图尺寸要求在母材上实物放样，划出切割、弯曲、钻孔等加工位置，划线或打冲孔定位，形状复杂的预埋件应制作样板或比例模型定尺放样。
c)放样配料应尽可能节约材料和有利于切割和保证质量，加工精度要求较高的预埋件应考虑切割、气割和边缘加工的损失量。

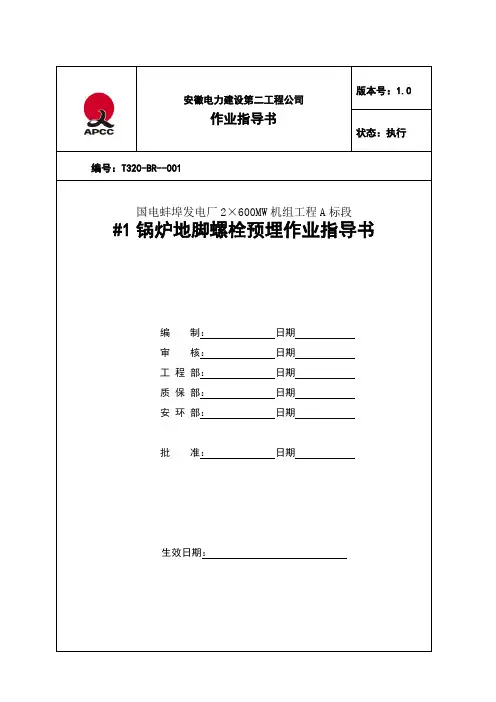

编号：1.编制目的1.1.指导国电蚌埠电厂一期2×600MW机组工程的#1锅炉地脚螺栓预埋的安装工作。
2.适用范围2.1.适用于国电蚌埠电厂一期2×600MW机组工程的#1锅炉地脚螺栓预埋的安装工作。
3.编制依据3.1.《电力建设安全工作规程》（火力发电厂部分DL5009.1 -2002）3.2.《电力建设施工及验收技术规范》(锅炉机组篇)DL/T547-953.3.《火电施工质量检验及评定标准》(锅炉篇)1996年版3.4.国电蚌埠发电有限公司一期（2×600MW机组）工程#1锅炉图纸及相关技术文件3.5.《国电蚌埠发电有限公司一期2×600MW机组A标段施工组织设计》4.作业项目简述4.1.本工程锅炉为哈尔滨锅炉厂有限责任公司生产的超临界参数变压运行螺旋管圈直流炉，单炉膛、一次中间再热、采用前后墙燃烧方式、平衡通风、固态排渣、全钢悬吊结构Π型锅炉、露天布置燃煤锅炉。
4.2.该锅炉房立柱的基础共31座，地脚螺栓预埋前各立柱基础安装标高均为-1700mm，预埋的地脚螺栓规格均为M36、共104件。
为了准确可靠的预埋地脚螺栓，采用厂家提供的31套地脚螺栓支架对地脚螺栓进行定位，在各项数据均达到要求后对其进行灌浆、从而达到地脚螺栓预埋的目的。
5.作业准备5.1.人员配备5.1.1.施工负责人1人，熟悉地脚螺栓预埋安装工艺及规范。
5.1.2.安装技术员1人，熟悉地脚螺栓预埋安装工艺及规范。
5.1.3.焊接技术员1人，熟悉地脚螺栓预埋安装工艺、规范以及专业的焊接知识。
5.1.4.安装工6人，具有地脚螺栓预埋安装经验，其中中级工人员应占3人以上。
5.1.5.电焊工2人，必须经过技术培训，取得上岗资格证和相应焊接资质。
5.1.6.专职安装质检员1人，专职焊接质检员1人，具有相应的资格证书。
5.1.7.专职安全员1人，具有安全工作经验，并有相应的资格证书。
5.1.8.所有特殊工种证件齐全，且在有效期内。

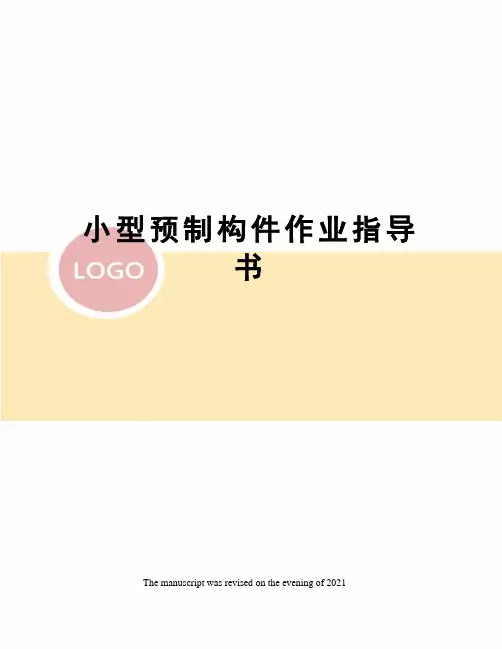

小型预制构件作业指导书The manuscript was revised on the evening of 2021新建铁路成都至贵阳线乐山至贵阳段CGZQSG2标段（D1K37+195～DK56+935）小型预制件预制施工作业指导书编制：审核：批准：中铁上海工程局集团有限公司成贵铁路项目经理部二分部二〇一六年一月目录小型预制件预制施工作业指导书1．适用范围适用于新建铁路成都至贵阳线乐山至贵阳段站前工程CGZQSG-2标段二分部D1K37+195～DK56+935段内小型预制件预制施工，小型预制件预制内容包括：路基电缆槽、路基电缆槽盖板、挡土板、六棱空心砖、桥梁步板、桥梁盖板、桥梁遮板、隧道电缆槽盖板、隧道中心水沟盖板、防护栅栏等。
2．作业准备内业技术准备开工前组织技术人员认真阅读成贵公司下发关于小型预制构件的文件、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全质量保障措施，对施工人员进行技术和安全交底。
外业技术准备小型预制件场建场完毕，分区完善，且验收通过，预制件场工器具齐备，施工人员组织到位，具备工厂化生产条件。
3.小型预制构件工艺电缆槽施工工艺与流程施工工艺钢筋混凝土电缆槽标准预制单元长500mm*宽720 mm *高375 mm，倒M型。
采用C30钢筋混凝土预制，电缆槽共分Ⅰ、Ⅱ，其中Ⅰ型电缆槽在外侧壁及隔板底部各设一泄水孔，孔径50cm；Ⅱ型电缆槽在Ⅰ型电缆槽基础上内侧壁设置接地端子及引接线预留孔，孔径70mm；。
各类电缆槽的具体设置详见下图：Ⅰ型盖板电缆槽断面图Ⅱ型盖板电缆槽断面图施工流程电缆槽施工流程见下图：电缆槽预制施工工艺流程图施工方法模具验收与处理路基电缆槽模板采用高强度定型塑钢模，模板进场使用前，需对电缆槽模板的结构尺寸、强度、预留孔位置进行检查，验收合格后方能进行预制使用。
为保证电缆槽混凝土外观质量、强度和耐久性，在混凝土灌筑入模前，必须将模具清理干净，并喷涂脱模剂。
新建北京至唐山铁路宝坻至唐山段JTZQ-5标潮白新河特大桥编号：JTZQ5-2-LXL-20190614-1 箱梁接触网基础预埋作业指导书编制:审核:批准:中铁二十四局集团有限公司京唐铁路五标项目经理部2019年6月14日发布 2019年6月15日实施箱梁接触网基础预埋作业指导书目录1、适用范围 (1)2、编制依据 (1)3、作业准备 (1)3.1 内业准备 (1)3.2 外业准备 (1)4、施工程序与工艺流程 (1)4.1 施工程序 (2)4.2 工艺流程 (2)5、施工要点 (2)5.1 基础类型的确定 (2)5.2 接触网支柱基础胎卡具的制作 (2)5.3 预埋钢板、地脚螺栓的确定 (2)5.4 接触网预埋钢板及螺栓的焊接固定 (3)5.5 接触网支柱基础在胎具上的定位与安装 (4)5.6 加强钢筋施工 (4)5.7 接触网支柱基础调整及辅助定位 (4)5.8 混凝土的浇筑 (6)5.9 成品标识和保护 (6)5.10 检验工具 (6)6、技术要求 (6)7、劳动组织 (7)8、材料要求 (7)8.1 钢筋 (7)8.2 接触网基础预埋钢板及锚栓 (7)9、设备机具配置 (8)10、质量控制及检验 (8)10.1 质量控制 (8)10.2 质量检验 (8)11、安全及环保要求 (9)11.1 安全要求 (9)11.2 环保要求 (9)箱梁接触网基础预埋作业指导书1、适用范围适用于中铁二十四局京唐铁路五标二分部双线箱梁预制接触网基础预埋作业指导。
2、编制依据（1）《接触网杆位布置图》（图号：京唐铁路施网-210B）；（2）《无砟轨道后张法预应力混凝土简支箱梁（双线）》（图号:通桥（2016）2322A-Ⅱ-1）；（3）《无砟轨道后张法预应力混凝土简支箱梁（双线）》（图号:通桥（2016）2322A-Ⅴ-1）；（4）《无砟轨道后张法预应力混凝土简支箱梁（双线）》（图号:通桥（2016）2322A-Ⅳ-1）；（5）《(京唐)(接触网)联[2018]-001号工作联系单》；（6）《铁路建设项目站前与四电预留接口技术指南》（京津冀铁投工字[2018]21号文）；（7）《客运专线铁路接触网H型钢柱》（图号:通化(2008)1301）；（8）《高速铁路桥涵工程施工质量验收标准》（TB 10752-2018）；（9）《高速铁路桥涵工程施工技术规程》（Q/CR 9603-2015）。
钢筋、预埋件制作作业指导书文件编码：编制人：日期：版次：目录1. 工程概况及工程量 (1)1.1工程概况 (1)1.2工程量 (1)2. 编制依据 (1)3. 作业前的条件和准备 (1)3.1技术准备 (1)3.2作业人员配置、资格 (2)3.3作业工机具及仪器仪表 (3)3.4安全器具 (4)4. 作业程序、方法 (4)4.1 施工工艺流程 (4)4.2 施工方法及要求 (4)5. 质量控制点的设置和质量通病预防 (8)5.1质量目标 (8)5.2 作业过程中控制点的设置 (9)5.3 质量标准及要求 (9)6. 作业的安全要求和环境条件 (9)6.1作业的安全危害因素辨识和控制 (9)6.2消防管理 (10)6.3作业指导书应急处置预案 (10)7. 附录 (11)1 工程概况及工程量1.1工程概况本工程位于福州市连江县境内的罗源湾南岸的可门作业区1#～3#码头腹地。
电厂规划装机4×1000MW 等级超超临界燃煤发电机组，分期建设，本期建设两台机组。
主要包括：主厂房本体（含侧煤仓），集控楼），锅炉基础，汽机基础，主厂房附属设备基础，送风机房，烟道支架，电除尘器支架基础，引风机房及支架，渣仓基础，至煤仓间的最后一个转运站（TD4转运站），至煤仓间最后一段输煤栈桥，A列外变压器基础及油池（主变、厂用变、启备变、高压储煤变），封闭母线支架，防火墙，事故油池，500kV屋内配电装置楼，屋外配电装置500kV构支架，独立避雷针，网络继电器楼，主(次)入口传达室，厂区围墙、厂区大门等。
1.2工程量钢筋采用一级HPB300,二级HRB335，三级为HRB400、HRB400E，总量根据招标文件约10000t，埋件量约为400t。
2 编制依据3.1 技术准备3.2.1 作业人员(配置、资格)3.3.1仪器、仪表4.1 施工工艺流程4.1.1 钢筋备料→钢筋翻样(钢筋加工场) →翻样单审核（技术员；施工队）→钢筋进场后复试、调直、除锈→钢筋加工→质量检验4.1.2 备料→预埋件放样下料→预埋件加工→矫正→质量检验→刷防腐底漆4.2 施工方法及要求4.2.1 钢筋加工4.2.1.1 钢筋进场后，必须检查产品合格证、附件清单和有关材质报告单，并进行外观检查，然后马上对原材进行取样复试，复试合格后方可使用。
中铁十六局第四工程有限公司涟水北梁场预埋、预留作业指导书中铁十六局集团连镇铁路LZZQ-2标涟水北梁场二0一五年十一月梁体预埋件作业书一、编制目的使工班作业人员能够熟悉与梁体预埋件作业相关的质量标准、规范和要求等；能够熟练掌握预埋件加工、安装和检查要点从而确保预埋件施工质量处于受控状态。
二、编制依据1.LSB施（2009）2229-Ⅰ-15、LSB施（2009）2229-Ⅰ-30、LSB施（2009）2229- Ⅰ-31、LSB施（2009）2229-Ⅰ-35、LSB施（2009）2229-Ⅰ-362.《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）；3.《客运专线铁路接触网H型钢柱》（图号：通化（2008）1301）；4.《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）；5. 接触网基础预留接口设计图6.《钢筋焊接及验收规程》（JGJ18-2012）。
三、使用范围本作业书适用于中铁十六局集团第四工程有限公司涟水北梁场模板工班和钢筋工班作业人员，也可作为梁场试验、技术等管理人员参考资料。
四、预埋件的种类及防腐要求4.1 预埋件种类预埋件包括：梁底支座板、防落梁挡块预埋板、接触网支柱预埋件、下锚拉线预埋件、综合接地端子、电缆槽道、锯齿型槽口、挡砟墙、竖墙预埋钢筋及各种预留孔等。
4.2 预埋件防腐要求4.2.1预埋件外露部分要进行相应的防腐处理，其中接触网支柱预埋螺栓基础面以下150mm及外露部分范围采用多元合金共渗＋达可乐＋封闭层处理；支座预埋钢板、防落梁预埋钢板及接触网预埋钢板采用多元合金共渗或渗锌＋封闭层处理；防落梁挡块及除接触网支柱预埋螺栓以外的其它螺栓采用渗锌处理。
4.2.2 防腐处理要满足渗层厚度≥50μm，达可乐涂层厚度6～8μm，封闭层厚度5～8μm。
其防腐涂层工艺及检验方法应满足TB/T3274-2011《铁路混凝土梁配件多元合金共渗防腐技术条件》《钢铁制作粉末渗锌》JB/T5067-99、《钢铁制作多元合金共渗》Q/SOJC4-2005、《锌洛涂层技术条件》GB/T18684-2002、《磁性金属基体上磁性厚度测量磁性法》GB/T4956-2003、《人造气氛中的腐蚀试验、盐雾试验》GB/T10125-2012。
五、预埋件的检验及安装5.1 支座钢板5.1.1 每孔箱梁需预埋支座钢板4套，箱梁支座板中心距箱梁纵向中心线2200mm，距梁端550mm。
5.1.2 安装前预先在底模对应支座板锚固筋部位利用磁力钻钻孔，孔径的大小必须与锚固筋直径相一致，偏差控制在0.5mm以内。
安装时用螺栓通过磁力钻孔与支座板连接，使支座板与底模紧密固定，以确保支座板位置不偏移。
5.1.3 在支座板与底模板的接触周边利用玻璃胶进行密封处理，确保砼浇筑时周围不漏浆，不渗水。
砼浇筑完成后要及时把固定的螺栓全部拆除。
5.1.4 检验要求和检验方法支座板进场后要及时进行外形、外观检验，检验合格后方可使用，其进场检验和安装检验要求如下表。
支座预埋钢板进场检验和安装检验标准5.2 防落梁预埋钢板每孔箱梁用防落梁预埋钢板4套，32m防落梁钢板中心距箱梁纵向中心线分别为1362mm，距梁端550mm。
防落梁挡块预埋钢板检验、安装要求同5.1条支座钢板。
5.3 接触网支柱及下锚拉线预埋件5.3.1 拼装模具（1）接触网支柱模具共分二种类型：长1000mm ,宽650mm，高480mm，钢板厚度10mm；下锚拉线拼装模具结构尺寸：长450mm ,宽400mm，高600mm，钢板厚度10mm。
（2）支柱位置预埋钢板尺寸：580 mm*470mm（分上下二层对正放置），模具钢板开孔孔径为40mm，大于螺栓直径（39mm）；下锚拉线位置预埋钢板尺寸：360mm*360mm （分上下二层对正放置），模具钢板开孔孔径为26mm，大于螺栓直径（25mm）；保证了螺栓位置不偏移。
（3）现场检测拼装模具加工精度符合规定要求后，方可投入使用。
5.3.2 接触网支柱、下锚拉线预埋件拼装工艺流程（1）将拼装模具水平放置在操作平台上，保证模具的水平度与垂直度满足施工要求。
（2）将预埋钢板2水平放置在拼装模具上，预埋钢板孔眼位置与模具开孔位置对正，穿入预埋螺栓。
（3）拼装后检查预埋钢板的水平度及螺栓垂直度，螺栓间距符合要求后才可进行焊接。
（4）检测器具：采用1m游标卡尺、30cm游标卡尺、钢卷尺、水平尺等。
（5）检测项目：螺栓长度、丝扣长度、垂直度、螺栓间距、对角线距离等。
接触网支柱、下锚拉线部件精度超标无法校正合格的必须返厂退货。
5.3.3 接触网支柱及下锚拉线安装（1）安装前必须复查接触网支柱（下锚拉线）方位、数量、规格、型号应符合设计要求。
接触网支柱基础面应保持水平，螺栓应垂直，全部螺栓顶部应在同一个平面上，垂直度误差不超过1mm。
（2）在顶板钢筋绑扎时定位，以箱梁横向及纵向中心线为基准线进行精确定位。
（3）接触网支柱、下锚拉线中心线距桥梁中心线为5750mm；其横向中心线位置、方向要根据图纸中的接触网支柱及下锚拉线位置表中的尺寸进行确定。
（4）预埋件的标高、预埋钢筋的布置应严格按照LSB施（2009）2229-Ⅰ-15、LSB施（2009）2229-Ⅰ-30、LSB施（2009）2229-Ⅰ-31、LSB施（2009）2229-Ⅰ-35、LSB施（2009）2229-Ⅰ-36图中的尺寸进行准确定位。
（5）安装中采用拉线定位、水准仪抄平的办法，待检验合格后方可焊接加固。
焊接工艺必须达标，与纵向接地线连通，并引出接地端子预留钢筋。
（6）支柱基础顶面必须保持水平，预埋钢板顶面与基础顶面齐平，预埋锚栓保持与基础水平面垂直。
（7）检测器具：采用1m游标卡尺、20cm游标卡尺、钢卷尺、水平尺、水准仪等。
（8）施工中及施工完毕后均需对其进行检查和校正，施工前、完成后均应采取套塑料套的方式对锚栓外露部分进行密封防护，以避免支柱螺纹损坏和污染。
5.3.4 接触网支柱、下锚拉线基础预埋件检验要求和检验方法接触网支柱、下锚拉线必须进行下列检验：部件入场后，外形、外观检验；拼装检验；安装检验；其前道检验合格后才能进行下道工序施工。
各种检验要求和检验方法见小表。
接触网与下锚拉线基础预埋件检验要求及检验方法5.4 综合接地钢筋和接地端子5.4.1综合接地钢筋（1）钢筋班接到施工图后安排具备资格的人员进行电焊作业，并安排梁场质检人员负责检查。
（2）综合接地纵向和横向钢筋利用原位置附近不小于直径16 mm的梁体非预应力结构钢筋，所有接地钢筋之间的联接均需采ϕ16mm钢筋L形焊接。
（3）接地钢筋应采用搭接焊，焊缝应满焊，单面焊缝长200mm，双面焊缝长100mm，焊接厚度至少4 mm且无焊瘤气孔夹渣现象。
（4）综合接地钢筋的位置、数量、长度、形式等要严格安设计图要求预埋。
（5）桥面板中预埋的防撞墙钢筋N1上端要用胶带包裹做好不易灭失的标示。
5.4.2 综合接地端子（1）综合接地端子采用不锈钢材质应符合GB00Cr16Ni15Mo2要求，并设有M16的内螺纹。
（2）每孔箱梁接地端子组设在桥梁小里程一端（距离连云港端），底板2个，顶板6个。
与桥台相连的简直梁，其大里程端也需设接地钢筋环路，但接地端子仅在梁底设2个。
（3）底板端子套筒表面应于梁底齐平，桥面端子套筒最终表面应高出混凝土面40mm，凸出高度误差应控制在2mm以内。
每个接地端子顶部用橡胶塞进行密封，以确保端子内丝完好清洁。
（4）砼浇筑前，接地端子与接地钢筋要做贯通性检查，使用低电阻测试仪进行电气回路测试，合格后方可施工。
将仪器的两个电源接头分别连接底板及顶板上的接地端子进行测试，测值小于1欧姆为合格。
5.5 电缆上桥槽道5.5.1预埋槽道规格采用EHMQ-31型，其电缆及槽道支架荷载总重不得超过400kg。
5.5.2预埋槽道中心距梁端550mm位置埋设，埋设时梁体两侧对称设置。
5.5.3 埋设槽道前一定要复核该梁是否同设计需要埋设的梁相吻合，以防误埋或埋错方向。
5.5.4 在侧模上定出相应位置开口，采用两根T形螺栓予以固定槽道。
要在底腹板钢筋骨架入模前埋设好，埋设时槽道顶面平口与模板密贴放置，同时槽道内填塞泡沫并用胶带进行缠绕密封止浆。
5.5.5 槽道背部锚杆需与梁体钢筋焊接连接，必须与梁体纵向接地钢筋焊接牢固。
砼浇筑完成后拆除加固螺栓但不得清除槽道内填塞泡沫。
5.6 锯齿型槽口、电缆过轨预留孔5.6.1预留前一定要复核该梁是否同设计需要预设的槽口、预留孔的梁相吻合，以防误设或设错方向。
5.6.2 锯齿形槽口在梁体翼板处与预埋槽道对应设置。
5.6.3其预埋钢筋应避开预应力管道及锚具，若碰时，应适当移动预埋钢筋。
5.6.4 用钢板加工定位模具，模具要尺寸正确、牢固可靠、不易变形。
安装时用螺栓同端模固定，待砼终凝后及时拆除。
拆除后要确保锯齿型槽口棱角分明，表面光洁。
5.6.5 电缆上桥预留孔开孔处预埋内径为ф110mmPVC管，预埋PVC管要同梁体钢筋联结牢固，确保位置偏差不大于±5mm，孔洞预埋钢筋保护层厚度不小于35mm。
5.7 桥牌5.7.1 每孔箱梁设置一处桥牌，位置位于左线下行侧，桥牌中心距梁端500mm、距梁底1200mm。
5.7.2 桥牌固定采用梁体预埋的套筒螺栓。
先在模板上定位后开孔预埋内丝套筒螺栓，模板外用螺栓进行固定，确保位置偏差不大于±5mm。
每块桥牌预埋4个内丝套筒，砼浇筑后及时将加固螺栓全部拆除，提梁后及时安装桥牌。
5.8 各种预留孔包括泄水孔、提梁孔、过轨预留孔、通风孔等。
在模板上定好位置，放上PVC管后，插入定做的带螺栓铁棒进行固定作为芯棒，确保各预留孔的位置偏差不大于±10mm。
浇筑砼前用胶带将管顶部缠绕密封，防止漏浆。
砼终凝后，要及时拆除芯棒以便提梁。
5.9 挡砟墙与竖墙预埋钢筋5.9.1 防撞墙与竖墙预埋钢筋绑扎时，在胎具上依据桥面中心线及标高拉线定出其位置，然后用通长钢筋对防撞墙及竖墙预埋钢筋进行绑扎加固。
5.9.2待桥面钢筋骨架吊装后，要对防撞墙与竖墙预埋钢筋进行调整，确保其位置正确、线形顺直。
5.9.3 砼振捣时要避开钢筋，以免预埋钢筋移位。
砼完成后要及时对预埋钢筋进行复位调整，确保预埋钢筋位置正确、竖直、间距均匀、线形顺直。
5.9.4 预埋钢筋调整合格后要及时拆除加固钢筋，并存放到指定地点，以便下次使用。
六、工序交接工序交接为上一工序完成后，由技术主管带领施工班组会同下一工序施工班组对上一工序完成情况、注意事项、施工要求等进行检查验收，并填写检查质量情况，合格后才可进行工序交接，如上一工序未能达到要求下一工序可拒绝交接。
七、注意事项1. 预埋件进场后应严格进行检查，合格后方可使用，并应分类存放采取有效措施对预埋件进行防潮处理。
