桩基自检资料填表说明（人工挖孔灌注桩）填表时对应详细台账一、监表12（桩基成孔检验）：1、具体部位：桩号+桥墩编号+“—”+位置编号；2、要求到场检验时间：浇筑日期减去2天，9时（这个时间自己控制，一般为浇筑前2-3天，成孔后1天但要统一对应）；3、承包人递交时间和签名、监理员收到时间和签名中时间一般为要求到场检验时间前1天，其他不填；4、监理员意见栏、专业监理工程师栏、承包人收到日期和签名栏中时间一般同要求到场检验时间，其他不填。
二、桥梁记录表15：1、工程名称：花山特大桥（二）2、桩号及部位：同监表12中具体部位；3、孔径：对应详细台账中的孔径；4、孔中心偏位：对应详细台账中的中心偏位；5、开工日期：对应详细台账中的开工日期；6、完成日期：对应监表12中承包人递交时间减1天；7、孔口标高：对应详细台账中的实测标高；8、设计孔底标高：对应详细台账中的设计孔底标高；9、理论孔深：对应详细台账中理论孔深；10、孔倾斜度：填写一个小于0.5%的百分数；11、沉渣厚度：填写一个小于30的数字；三、桥梁记录表16：1、施工时间：对应详细台账中的开工日期；2、桩号及部位：同上；3、检查时间：暂不填，还不确定；4、桩位允许偏差50mm：不填；5、实测（m）：对应详细台账中偏位，注意单位换算；6、护筒类型：钢护筒；7、直径（m）：对应详细台账中的桩径；8、孔顶标高：对应详细台账中的实测标高；9、埋深（m）：暂不填；10、表：法个人认为不准确，暂时先这么填）；11、图示：前后左右对应填写上表格中相应数字；12、自检意见及签名：暂不填；四、监表12（钢筋检验）：1、具体部位：同上；2、要求到场检验时间：对应详细台账中的浇筑时间减去1天，9时；3、承包人递交时间和签名、监理员收到时间和签名栏时间：要求到场检验时间减去1天；4、监理员意见、专业监理工程师、承包人收到日期和签名栏时间：同要求到场检验时间；五、检表49：1、施工日期：上页监表12中要求到场检验时间减去2至3天，因为这是钢筋笼的加工时间（桩深大于30米的建议减去3天）；2、桩号及工程部位：同上；3、检验日期：同上页要求到现场检验时间一致；4、受力钢筋间距栏中填灌注桩栏：±20范围内随便写，填写个数为详细台账中对应主筋根数乘以2，填不下后面有附页；5、箍筋、横向水平钢筋、螺旋筋间距（mm）：±10范围内随便填写10个；6、钢筋骨架尺寸：长：±10范围内随便写，个数为详细台账中对应主筋根数乘以0.3取整；宽、高或直径：±5范围内随便写，个数同上；7、保护层厚度栏中填写基础、锚定、墩台栏：±10范围内填写8个；六、桥梁记录表17：1、施工日期：同检表49；2、桩号及工程部位：同上；3、检查日期：同检表49中检查日期减去1天；4、主筋根数：对应详细台账中主筋根数；5、直径：对应详细台账中主筋直径；注意符号；6、间距：（桩径—13cm）*3.14/主筋根数±20，填满单元格，尽量多填几个；7、骨架筋：长度：对应详细台账中设计孔深±10mm，注意单位换算，填满单元格；外径：对应详细台账中直径-13cm±5mm，注意单位换，填满单元格；8、箍筋间距：填写两排，上排80—100mm范围内填写，下排180—200mm范围内填写；9、保护层厚度：55—75范围内填写，填满单元格；七、桥梁记录表18：1、钢筋规格：对应详细台账中钢筋直径，注意符号；2、抽检数量：对应详细台账中主筋根数乘以0.3取整；3、工程部位：同上；4、代表数量：对应详细台账中主筋根数；5、接头类型：机械连接；6、序号：1、2、…抽检数量；7、钢筋直径：对应详细台账中钢筋直径，注意符号；8、环通规、环止规、有效螺纹长度、不完整螺纹、外观检查：对应填写序号全部打√；八、桥梁记录表19：1、钢筋规格：对应详细台账中钢筋直径，注意符号；2、抽检数量：对应详细台账中主筋根数乘以0.3取整；3、工程部位：同上；4、代表数量：对应详细台账中主筋根数；5、接头类型：机械连接；6、序号：1、2、…抽检数量；7、钢筋直径：对应详细台账中钢筋直径，注意符号；8、拧紧力矩值检验、外露有效螺纹检验左/右：对应填写序号全部打√；八、监表12（砼浇筑检验）：1、具体部位：同上;2、要求到场检验时间、监理员意见栏时间、专业监理工程师栏时间、承包人收到日期和签名栏时间：对应详细台账中浇筑日期；3、承包人递交时间和签名栏时间、监理员收到时间和签名栏时间：浇筑时间减去1天；九、检表59：1、施工日期：对应详细台账中浇筑日期；2、桩号及工程部位：同上；3、检验日期：浇筑时间加上28天（暂不填）；4、混凝土强度：暂不填；5、桩位栏中填写排架桩栏中的允许对应栏：对应详细台账中的偏位；6、孔深：对应详细台账的设计孔深或加上几厘米，注意单位；7、孔径：对应详细台账中的孔径或加个几毫米，注意单位；8、钻孔倾斜度：0—50范围内填写1个；9、沉淀厚度栏中对应摩擦桩栏：0—50范围内填写1个；10、钢筋骨架底面高程：±50范围内填写1个；九、桥梁记录表1：1、浇筑开始时间：年月日同详细台账中浇筑日期，具体时间暂不填；2、桩号及工程部位：同上；3、浇筑完成日期：暂不填；4、混凝土标号：C30；5、混凝土来源：自建拌合站；6、混凝土标准配合比：水泥：269，砂：713，碎石：1163，水：165，粉煤灰：90，外加剂：3.23；7、混凝土设计水灰比和坍落度：水灰比：0.46，坍落度： 80-120mm；8、混凝土施工配合比：水泥、碎石、粉煤灰、外加剂同标准配合比，砂子±10，水减去5—15；9、每盘混凝土水泥用量：水泥269，粉煤灰：9010、水泥：攀钢瑞丰11、砂：米易垭口12、石:西区河门口石场13、水：生活用水14、掺合料：攀钢瑞丰15、外加剂：山东华伟16、实测坍落度：暂不填17、拌合方式：集中拌合站拌制18、振捣方式：振动棒振捣19、运输方式：砼罐车运输20、其他暂不填十五：评表471、工程部位：暂不填2、混凝土强度：暂不填3、桩位中排架桩中允许栏：同检表594、孔深、孔径、钻孔倾斜度、沉淀厚度、钢筋骨架底面高程均同检表595、合格率：填有数字的对应项填100%6、实得分：对应合格率填1007、外观鉴定：暂不填8、质量保证资料：齐全9、工程质量等级评定、质量等级：合格十六、评标38：1、受力钢筋间距：同检表49，填写完，数字要一样2、其余全同检表49，数字一样，填写12个3、合格率：若全部都在范围内则填写100%，否则就实际计算4、实得分：对应合格率填写，100%合格则为100分，90%合格则为90分5、合计栏不填6、外观鉴定：表面无锈蚀7、质量保证资料:齐全8、工程质量评定等级、质量等级：合格十七：检表49（监理）：1、对应前面检表49，除受力钢筋间距栏中灌注桩栏不用填那么多，填满单元格即可。
土方开挖后桩基础复核及桩质量检查表
2301032
说明
2301032
本表包括基桩位置偏移、基桩混凝土外观以及顶钢筋锚固长度方面的检查内容。
1、桩位平面偏差应符合50202-2002第5.1.4条的规定:
预制桩(钢桩)桩位的允许偏差
2、桩顶标高允许偏差为±30㎜，灌注桩桩顶标高在凿除桩顶浮浆后，应保证设计的桩顶标高及混凝土质量，低于设计标高的应妥善处理；受压预应力管桩桩顶超高部分切除应采用锯断方式，不得造成桩顶混凝土损伤；受压预制方桩及利用预应力管桩纵筋锚固的抗拔桩应精打细凿，不得伤及桩身。
3、夹渣、夹泥、蜂窝、孔洞面积不超过混凝土裸露面积的3%，露筋及保护层厚度超过允许偏差的应作处理。
4、基桩钢筋笼纵筋外露长度从桩顶设计标高处计起。
钢筋笼安装深度偏差应不大于±100㎜，钢筋笼保护层允许偏差：水下灌注混凝土的桩为±20㎜，非水下灌注混凝土的桩为±10㎜。
5、基桩应全数检查。

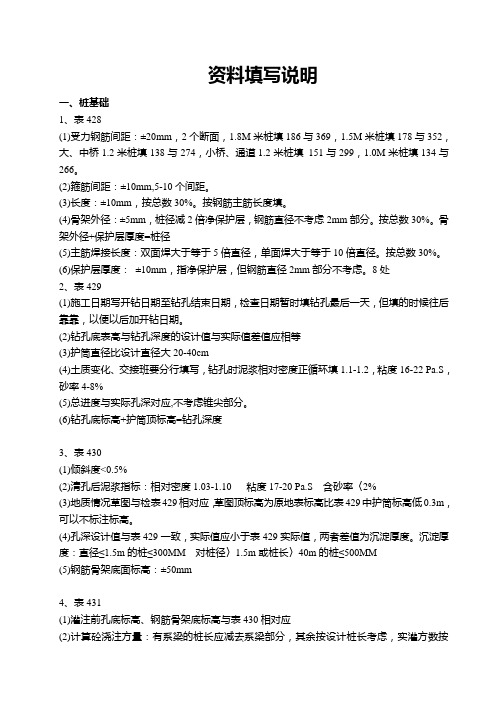

资料填写说明一、桩基础1、表428(1)受力钢筋间距：±20mm，2个断面，1.8M米桩填186与369，1.5M米桩填178与352，大、中桥1.2米桩填138与274，小桥、通道1.2米桩填151与299，1.0M米桩填134与266。
(2)箍筋间距：±10mm,5-10个间距。
(3)长度：±10mm，按总数30%。
按钢筋主筋长度填。
(4)骨架外径：±5mm，桩径减2倍净保护层，钢筋直径不考虑2mm部分。
按总数30%。
骨架外径+保护层厚度=桩径(5)主筋焊接长度：双面焊大于等于5倍直径，单面焊大于等于10倍直径。
按总数30%。
(6)保护层厚度：±10mm，指净保护层，但钢筋直径2mm部分不考虑。
8处2、表429(1)施工日期写开钻日期至钻孔结束日期，检查日期暂时填钻孔最后一天，但填的时候往后靠靠，以便以后加开钻日期。
(2)钻孔底表高与钻孔深度的设计值与实际值差值应相等(3)护筒直径比设计直径大20-40cm(4)土质变化、交接班要分行填写，钻孔时泥浆相对密度正循环填1.1-1.2，粘度16-22 Pa.S，砂率4-8%(5)总进度与实际孔深对应,不考虑锥尖部分。
(6)钻孔底标高+护筒顶标高=钻孔深度3、表430(1)倾斜度<0.5%(2)清孔后泥浆指标：相对密度1.03-1.10 粘度17-20 Pa.S 含砂率〈2%(3)地质情况草图与检表429相对应，草图顶标高为原地表标高比表429中护筒标高低0.3m，可以不标注标高。
(4)孔深设计值与表429一致，实际值应小于表429实际值，两者差值为沉淀厚度。
沉淀厚度：直径≤1.5m的桩≤300MM 对桩径〉1.5m或桩长〉40m的桩≤500MM(5)钢筋骨架底面标高：±50mm4、表431(1)灌注前孔底标高、钢筋骨架底标高与表430相对应(2)计算砼浇注方量：有系梁的桩长应减去系梁部分，其余按设计桩长考虑，实灌方数按105%-110%考虑。
桩基钢筋制作与安装检验批质量验收记录填表
说明
主控项目
1、钢筋的规格应符合设计要求，并按照规定进行力学性能检验，必要时应进行化学成分检验。
检查数量：抽查检查。
检查方法：检查原材料合格证、质检报告及现场抽样试验报告。
2、钢筋表面不得有裂纹、结疤和弯折等缺陷。
检查数量：抽查检查。
检查方法：观察、检查质检报告及现场抽样试验报告。
3、受力钢筋连接方式应符合国家现行技术规范的规定，钢筋接头处的轴线应一致，并应设在受力较小处。
检查数量：抽查检查。
检查方法：观察、检查焊接试验报告。
一般项目
1、钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求。
检查数量：全数检查。
检查方法：观察、量测
2、允许偏差见下表（CJJ2-2008第6.5.9条）。
检表402钢筋安装检验汇总表合同号：承包人：有限公司监理人：有限公司 编 号： 工程名称 王羡桥 施工日期外观检测 桩号及部位 1#桩基 检验日期项次 检查项目规定值或允许偏差检测结果1 受力钢筋间距（mm）两排以上排距 ±5梁、板、拱肋 ±10基础、锚碇、墩台、柱±20灌注桩 ±202 箍筋、横向水平钢筋、螺旋筋间距（mm）±103钢筋骨架尺寸（mm）长 ±10宽、高或直径±54 弯起钢筋位置（mm） ±205 保护层厚度（mm）柱、梁、拱肋 ±5基础、锚碇、墩台±10板 ±3自检说明：质检负责人：日期： 技术负责人： 日期： 监理评语：专业工程师： 测量工程师： 试验工程师： 日期：检表406 钻孔灌注桩检验汇总表合同号：承包人：有限公司监理人：有限公司 编 号： 工程名称 王羡桥 施工日期外观检测 桩号及部位 1#桩基 检验日期项次 检查项目 规定值或允许偏差 检测结果1 混凝土强度（MPa） 在合格标准内2 桩位（mm）群桩 100排架桩允许 50极值 1003 孔深（m）4 孔径（mm）5 钻孔倾斜度（mm） 1%桩长，且不大于5006 沉淀厚度（mm）摩擦桩支承桩 不大于设计规定 /7 钢筋骨架底面高程（mm） ±50自检说明：质检负责人： 日期： 技术负责人： 日期： 监理评语：专业工程师： 测量工程师： 试验工程师： 日期：冠县危窄桥改造项目钻孔桩钢筋安装检验表合同号： 检表428承包人：有限公司 监理人：有限公司编 号：工程名称 王羡桥 施工日期 桩号及部位1#桩基检查日期构件编号主筋根数(根) 主筋直径(mm) 主筋间距(mm) 箍筋或螺旋筋 间距(mm) 骨架长度(mm) 骨架外径 (mm) 主筋焊接长度（mm） 保护层厚度 (mm) 设计实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际自检说明：监理评语：签字： 日期：签字： 日期：钻孔桩钻孔检验表标段： 检表429承包人：有限公司 监理人：有限公司编号：工程名称王羡桥 施工日期桩号及部位 1#桩基检查日期墩 台 编 号钻孔底标高(mm) 设计 实际 护筒顶标高（mm） 钻 机 型 号 钻孔深度(m) 设计实际 护筒直径（mm） 钻 孔 编 号孔径（mm） 设计实际护筒长度（mm）接班 日 时 分 本班进尺(m) 总进尺(m)地质情况 钻头型式和直径 泥浆指标事故情况及处理方法 孔径检查情况 现场负责人交班 日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分 自检说明：监理评语：签字：日期：签字：日期：钻孔桩灌注砼前检验表检表430承包人：有限公司监理人：有限公司工程名称 王羡桥 施工日期桩号及部位 1#桩基 检查日期墩台编号：钻孔编号：孔径（mm） 设计： 孔的中心位置： 地质情况： 实际：倾斜度设计坐标：x= y=孔深（m） 设计： 实测坐标：x= y=实际：孔内沉淀厚度(mm) 钢筋骨架底面高程（mm）： 设计：实际：清孔后泥浆指标自检说明：签字： 日期： 监理评语：签字： 日期：冠县危窄桥改造项目钻孔桩砼灌注检验表合同号：检表431承包人：有限公司 监理人：有限公司编 号： 工程名称 西里村桥 施工日期 桩号及部位 #桩基检查日期 墩台编号 桩设计直径（mm）设计桩底标高（mm） 灌注前孔底标高（mm）桩 编 号 护筒顶标高（mm）钢筋骨架底标高（mm）计算砼浇筑方量（m 3）砼 标 号水泥品种及标号坍 落 度（mm） 实灌砼方数（m 3）时间灌前孔深（m）导管长度（m）埋管深度（m）导管拆除数量 实际砼数量备 注 节数 长度（m）盘数 数量（m 3） 累计数量（m 3）沉淀厚（mm）实测坍 落度（mm）自检说明： 签字： 日期：监理评语：签字： 日期：冠县危窄桥改造项目混 凝 土 检 验 表合同号：检表822承包人：有限公司 监理人：有限公司编 号：工程名称 王羡桥 施工日期 桩号及部位 1#桩基检测日期构件名称 及编号 浇筑起止时间 水泥品种及标号 拌和 时间 （min） 气温（℃）砼设计强度（MPa） 砼理论配合比（水泥：砂：碎石：水： 减水剂 ） 水灰比原材料含水量 （%） 坍落度（mm） 每立方米砼中各项材料用量（kg） 砂 石水泥 砂 碎石 水 减水剂自检说明：监理评语：签字：日期：签字： 日期：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 检表410墩、台身检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目墩柱钢筋安装检验表合同号： 检表428承包人：有限公司 监理人：有限公司合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段：检表412墩、台帽或盖梁汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 冠县危窄桥改造项目检表420挡块检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目桥（涵）台背回填检验表标段：检表458承包人：有限公司 监理人：有限公司编号：试表3承包单位：XXXXXXXXXX 有限公司监理单位：XXXXXXXXXX 有限公司试验人：冠县危窄桥改造项目含水量试验记录(烘干法)合同号： 编 号：监 理： 年 月 日合同号：检表206承包单位：XXXXXXXXXX 有限公司监理单检验人：监理：年 月 日冠县危窄桥改造项目压实度检验记录（灌砂法）冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 冠县危窄桥改造项目检表427桥头搭板检验汇总表承包人：有限公司监理人：有限公司编号：钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 检表426砼防撞护栏浇筑检验汇总表承包人：有限公司监理人：有限公司编号：钢 筋 安 装 检 验 表合同号 ： 检表819承包人：有限公司 监理人：有限公司 编号：混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：合同号： 冠县危窄桥改造项目浆砌砌体检验汇总表承包人：有限公司监理人：有限公司编 号：标段： 冠县危窄桥改造项目检表401桥梁总体检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表403钢筋网检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表418桥面铺装检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表447桥面铺装检验表承包人：有限公司标段： 冠县危窄桥改造项目检表820钢筋网检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：标段： 冠县危窄桥改造项目检表422伸缩缝安装检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：检表413 梁（板）预制检验汇总表承包人：有限公司标段：标段一监理人：有限公司编号：检表414梁（板）安装检验汇总表承包人：有限公司标段：标段一监理人：有限公司编号：冠县危窄桥改造项目梁（板）预制检验表标段：标段一 检表437承包人：有限公司。
