2018届九年级人教版物理中考复习测试：第十五章 电流和电路(附答案)

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题（共12小题）1．周末，小华帮妈妈打扫卫生时发现：用干抹布擦拭过的穿衣镜，镜面会“粘”上很多细小的绒毛。

下列有关说法正确的是（）A．干抹布与穿衣镜通过摩擦的方式创造了电荷B．玻璃镜面因摩擦带上电荷变成了导体C．镜面能“粘”细小绒毛是由于异种电荷相互吸引D．若镜面带正电，则与其摩擦的干抹布一定带负电2．关于图中静电现象，说法正确的是（）A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C．如图丙，验电器是利用了异种电荷相互吸引的原理制成的D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质3．下列应用中，属于防止静电带来危害的是（）A．静电喷涂B．静电除尘C．静电复印D．油罐车的拖地铁链4．如图所示，开关S闭合时，可能发生的现象是（）A．电池被烧坏B．L2被烧坏C．L1被烧坏D．L1不发光、L2发光5．如图所示是新能源汽车充电站的一排充电桩。

利用充电桩充电时，电动汽车的电池相当于电路中的（）A．电源B．开关C．用电器D．导线6．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．A中正电荷通过金属棒流向B，B金属箔的张角减小B．B中的自由电子通过金属棒流向A，B金属箔的张角增大C．有持续电流存在，电流方向从A到BD．电流方向从B到A7．如图所示是小明为养牛场设计的四个电路。

养牛场要求：当牛正常在牛场内吃草时开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响报警。

图中所示的电路符合要求的是（）A．B．C．D．8．下列数据最符合实际情况的是（）A．九年级物理课本的质量约30gB．小汽车在高速公路上正常行驶速度约90km/hC．教室内一盏日光灯管的电流约为1AD．我校所在地的大气压约104Pa9．用一个电源，一个开关，两个电流表和两个灯泡组成如图所示的4个不同的电路。

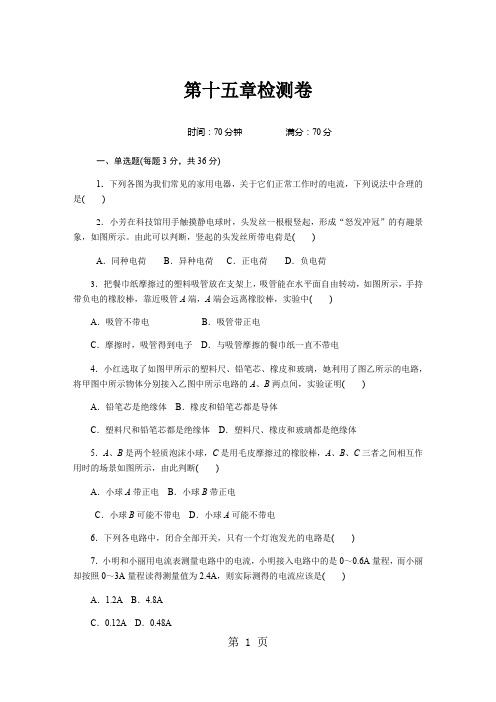

第十五章检测卷时间：70分钟满分：70分一、单选题(每题3分，共36分)1．下列各图为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是()2．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象，如图所示。

由此可以判断，竖起的头发丝所带电荷是()A．同种电荷B．异种电荷C．正电荷D．负电荷3．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动，如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒，实验中()A．吸管不带电B．吸管带正电C．摩擦时，吸管得到电子D．与吸管摩擦的餐巾纸一直不带电4．小红选取了如图甲所示的塑料尺、铅笔芯、橡皮和玻璃，她利用了图乙所示的电路，将甲图中所示物体分别接入乙图中所示电路的A、B两点间，实验证明()A．铅笔芯是绝缘体B．橡皮和铅笔芯都是导体C．塑料尺和铅笔芯都是绝缘体D．塑料尺、橡皮和玻璃都是绝缘体5．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断()A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电6．下列各电路中，闭合全部开关，只有一个灯泡发光的电路是()7．小明和小丽用电流表测量电路中的电流，小明接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是()A．1.2A B．4.8AC．0.12A D．0.48A8．如图所示，能够直接测量通过灯L2电流的是()9．某银行金库大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机(用符号表示)工作从而把大门打开。

图中符合这一要求的电路图是()10．以下电路连接中，电流表连接正确的是()11．如图所示，闭合开关S，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，对此，下列判断中正确的是()A．灯L1断路B．灯L2断路C．开关断路D．灯L2短路12．小刚同学在学习了串、并联电路知识后，对家用电器进行了研究。

第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。

在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

人教版九年级物理全一册第15章《电流和电路》综合测试题（含答案）一、选择题。

1、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（）A.不带电B.带正电C.带负电D.带电情况无法判断2、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）A. B. C. D.3、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4、如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数5、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些6、如图所示为部分物质的原子核对核外电子束缚能力强弱情况。

下列说法中正确的是（）A．毛皮与梳子摩擦，梳子会得到电子B．棉花与毛衣摩擦，毛衣会带负电荷C．纸与梳子摩擦最容易发生电荷转移D．梳子、橡皮筋都是导体7、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（）A．带正电B．带负电C．带同种电荷D．带异种电荷8、（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9、某保密室有三道门，关上一道门相当于闭合一个开关。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。

若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。

则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。

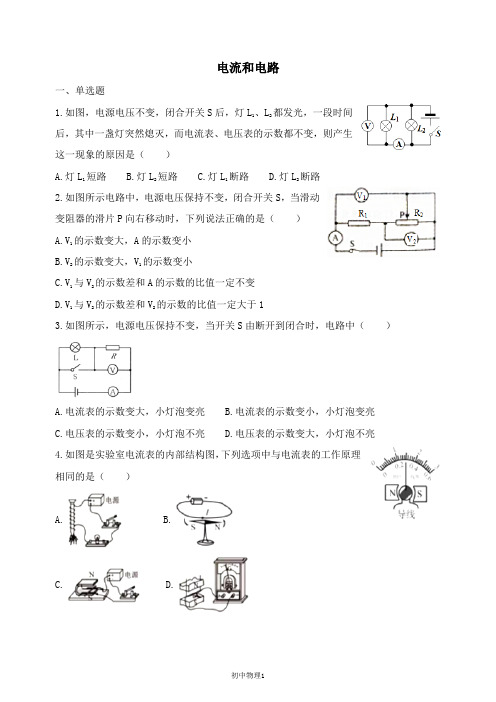

电流和电路一、单选题1.如图，电源电压不变，闭合开关S 后，灯L 1、L 2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）A.灯L 1短路B.灯L 2短路C.灯L 1断路D.灯L 2断路2.如图所示电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列说法正确的是（ ） A.V 1的示数变大，A 的示数变小 B.V 2的示数变大，V 1的示数变小C.V 1与V 2的示数差和A 的示数的比值一定不变D.V 1与V 2的示数差和V 2的示数的比值一定大于13.如图所示，电源电压保持不变，当开关S 由断开到闭合时，电路中（ ）A.电流表的示数变大，小灯泡变亮B.电流表的示数变小，小灯泡变亮C.电压表的示数变小，小灯泡不亮D.电压表的示数变大，小灯泡不亮4.如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（ ）A. B.C. D.5.图中，能直接测量通过灯L 1电流的电路是（ ）A. B.C. D.6.如图所示，电源电压保持不变，闭合开关S 后向右移动滑片P ，下列判断正确的是（ ）A.电流表的示数变大，电压表V 2的示数变大，灯泡L 2变亮B.电流表的示数变大，电压表V 1的示数变大，灯泡L 1变亮C.电流表的示数变小，电压表V 1的示数不变，灯泡L 1变亮D.电流表的示数变小，电压表V 2的示数变小，灯泡L 2变亮 7.在国际单位制中，电流的基本单位是（ ） A.伏特 B.安培 C.焦耳 D.瓦特 二、多选题8.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a 、b 、c 三点C.用一个电压表分别与两个灯泡并联D.用一个小灯泡分别与两个灯泡并联9.如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器（a 、b 为其两端点）．闭合开关S ，当滑片P 在某一端点时，电流表示数为0.1A ，R 2消耗的电功率为1W ；当滑片P 移动至某一位置时，电流表示数为0.3A ，R 2消耗的电功率为1.8W ．则当滑片P 从a 移到b 的过程中（ ）A.电流表示数变化了0.5AB.电压表示数变化了4VC.R 1消耗的电功率变化了5WD.电路消耗的总功率变化了6W 10.如图所示的电路，下列分析正确的是（ ）A.只闭合S l 时，L 1发光、L 2不发光B.只闭合S 2时，L 1不发光、L 2发光C.闭合S l 、S 2时，L 1、L 2并联，A 2测L 2电流D.闭合S l 、S 2时，L 1、L 2串联，A 1、A 2示数相等11.如图所示的电路中，当开关S 闭合后，灯L 1不亮，L 2亮，则下列判断中正确的是（ ）A.若电压表无示数，则L 1的灯丝断了B.若电压表无示数，则L 1被短接了C.若电压表有示数，则L 1的灯丝断了D.若电压表有示数，则L 1的实际功率比L 2的小很多12.张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障不可能是（ ）A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路 三、填空题13.我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R 1为定值电阻，R 2为酒精气敏电阻，电源电压保持不变，R 2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数 ______ ，电流表示数 ______ （选填“变大”、“变小”或“不变”）．14.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为 ______ V ． 四、实验探究题15.在图中所示的电路中，电源电压保持不变，闭合电键S 后，正常情况下示数变大的电表有 ______ （选填“V 1”、“V 2”、“A ”），当电键S 断开或闭合时，发现电压表V 1、V 2的示数始终相同，故障发生在电阻R 1、R 2上，其他元件仍保持完好． ①电路中可能存在的故障是 ______ ．②用一个完好的小灯替换电阻R 2后，小灯 ______ （选填“一定发光”或“可能发光”或“一定不发光”）人教版物理九年级第十五章第2节《电流和电路》同步练习答案和解析【答案】1.D2.C3.D4.C5.D6.C7.B8.CD9.AD 10.AC 11.BD 12.ABD13.变大；变大14.负；0.615.V1、V2、A；R2断路（或R1短路或R2断路且R1短路）；一定发光【解析】1. 解：A、如果灯L1短路，将发生电源短路，不仅两个灯泡都不发光，并且电流表将被烧坏，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电源，不符合题意；C、如果灯L1断路，将没有电流通过L1，即电流表示数为零，不符合题意；D、如果灯L2断路，此时电路为L1的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L1的电流不变，即电流表的示数不变，符合题意．故选D．由电路图可知，两灯泡并联，电流表测灯L1中的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．2. 解：由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压；A、当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电源电压，保持不变，故A错误；B、V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误；C、V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确；D、V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误．故选C．首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化．本题考查了欧姆定律及串联电路的特点，要求学生明确电路的结构，能够熟练应用串联电路的特点求解．3. 解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．本题考查串联电路的规律及欧姆定律的应用，关键是电路的识别．4. 解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关．故A错误．B、图是奥斯特实验，说明通电导体的周围存在磁场，与电流表的制成原理无关．故B错误．C、电动机是利用通电线圈在磁场中受力而转动的理论制成的．故C正确．D、发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故D错误．故选C．首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案．在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、电话、电磁继电器、测力计，以及此题中提到的这些设备．针对它们的制成原理的考查，是一个热点题型，需要重点掌握．5. 解：A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．故选D．电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断．本题考查了电流表的使用，本题只要抓住电流表要与灯L1串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答．6. 解：由图可知：该电路为混联电路，灯泡L1与滑动变阻器并联后，再与L2串联接入电路中，电流表测量的是总电流；电压表V1和V2测量的是电路两端的总电压，即电源电压．电压表V1和V2测量的是电路两端的总电压，即电源电压，故两个电压表的示数保持不变；右移动滑片P，变阻器电阻变大，由并联电路的电阻规律可知，L1与滑动变阻器并联后的总电阻变大，根据串联电路的电阻规律可知，整个电路的电阻变大，根据I=可知，总电流减小；L1与滑动变阻器并联后的总电阻变大，根据分压规律可知，其分担的电压变大，故灯泡L1变亮；综上所述，C正确．故选C．首先判定电路的连接状态，分清电表在电路中的作用，然后根据滑片移动判定电阻的变化，根据欧姆定律和电功率的公式判定电表示数、灯泡亮度的变化．本题考查了滑动变阻器的变阻原理、欧姆定律、并联电路特点的应用，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键．7. 解：在国际单位制中，A、伏特是电压的基本单位．故A不符合题意；B、安培是电流的基本单位．故B符合题意；C、焦耳是功和能量的基本单位．故C不符合题意；D、瓦特是功率的基本单位．故D不符合题意．故选B．根据对常见物理量及其单位的掌握作答．此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答．8. 解：闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、用一根导线分别与两个灯泡并联，则整个电路短路，无法测出故障，故A错误；B、用一个电流表分别串联在图中的a、b、c三点，电流表相当于导线，串联时对电路无影响，无法测出故障，故B错误；C、用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，并联在断路的灯泡两端时，电压表会有示数，能测出故障，故C正确；D、用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，能测出故障，故D正确．故选CD．闭合开关，两灯均不亮，这说明其中一个小灯泡发生了断路；根据导线、电流表、电压表、小灯泡在电路中的作用和特点分析．此通过导线、电流表、电压表来检测电路中的故障，要知道各仪器并联后的现象，学会从现象来推导结论．9. 解：由题可知，闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，当滑片P移动至某一位置时，电流表示数为0.3A，这表明某一端点为b点，即滑片于b点时，电流表示数最小为Ib=0.1A；由图可知，R1与R2串联，当P于b点时，R2全部接入电路，电压表测R2两端的电压U2，R2消耗的电功率为l W；根据串联电路的电压规律和P=UI可得，电源电压：U=U 1+U 2=I b R 1+=0.1A ×R 1+-------------------①当滑片P 移动至某一位置时，电流表示数为I'=0.3A ，R 2消耗的电功率为P'2=1.8W ， 根据串联电路的电压规律和P=UI 可得，电源电压： U=U 1'+U 2'=I'R 1+=0.3A ×R 1+------------------------②由①②可解得：U=12V ，R 1=20Ω；当滑片于a 点时，R 2接入电路的阻值为0，电路为R 1的简单电路， 此时电压表的最小示数：U a =0V ， 电流表的最大示数：I a ===0.6A ；电路消耗的最大总功率：P a =UI a =12V ×0.6A=7.2W ； R 1消耗的最大电功率：P 1=P a =7.2W ；当滑片于b 点时，R 2全部接入电路且与R 1串联，电压表测R 2的电压U 2，电路中电流最小为I b =0.1A ，即电流表的最小示数：I b =0.1A ， 由P=UI 可知R 2两端的电压即电压表示数为： U 2===10V ，电路消耗的最小总功率：P b =UI b =12V ×0.1A=1.2W ， R 1消耗的最小电功率：P 1'=I b 2R 1=（0.1A ）2×20Ω=0.2W ， 所以，当滑片由a 滑至b 端时：A 、电流表示数变化：△I=I a -I b =0.6A-0.1A=0.5A ，故A 正确；B 、电压表示数变化：△U=U b -U a =10V-0V=10V ，故B 错误；C 、R 1消耗的电功率变化：△P 1=P 1-P 1'=7.2W-0.2W=7W ，故C 错误；D 、电路消耗的总功率变化：△P=P a -P b =7.2W-1.2W=6W ．故D 正确． 故选AD ．分析电路的连接方式，根据电流表示数判断某一端点是a 还是b ，利用电源电压不变和串联电路的特点列等式，分别求出电源电压和电阻R 1的值，当滑片P 于a 、b 点时，根据电路的连接情况计算电流表和电压表的示数变化情况，由P=UI 计算电路的总功率及R 1消耗的功率变化情况，据此解题．本题考查的串联电路的综合计算，要熟练掌握欧姆定律及功率的公式变形，掌握串联电路的有关规律．10. 解：A、只闭合Sl 时，电路中只有L1发光，是一个简单电路，L2不发光，处于断路状态，故A正确；B、只闭合S2时，整个电路处于断路状态，所以L1不发光、L2也不发光，故B错误；C、闭合Sl 、S2时，电流有两条路径，所以L1、L2并联，A2与灯L2串联，所以测L2电流，故C正确；D、由C的解析可知，闭合Sl 、S2时，L1、L2并联，A1、A2这两只电表分别在干路和支路，所以示数不相等，故D错误．故选AC．结合电路图，根据电流的流向，逐一判断在开关的闭合和断开情况不同时，电路的工作情况．并明确电流表的测量对象．会根据电流的流向来判断电路的连接情况，并且准确判断电流表的测量对象，是解答本题的关键．11. 解：当开关S闭合后，灯L1不亮，L2亮，说明电路不是断路，只能是短路．由于电压表与L1并联，测量L1两端的电压，A和B、若电压表无示数，说明电压表和L1被短接了，故A错误，B正确；C和D、若电压表有示数，由于L2亮，电路是通路，而电压表相当于开路，所以灯泡L1不可能是短路．但L1不亮，则L1一定是功率太小达不到发光状态，所以L1的实际功率比L2的小很多，故C错误，D正确．故选BD．由电路图知，两灯串联．闭合开关一灯发光，一灯不发光，说明电路不是断路，只能是短路或功率太小达不到发光状态．利用电压表分析电路故障问题时，将电压表与某一用电器并联，如果无示数，说明并联的用电器短路或串联的其它用电器断路．12. 解：A、若电源没电，电表的指针不会发生偏转，故A不可能；B、若小灯泡开路，表与滑动变阻器并联时，表的指针不会发生偏转，故B不可能；C、闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，说明是发生了断路，而当将电压表与滑动变阻器并联时，电压表有示数，说明是在滑动变阻器处断路了，故C可能；初中物理11D、若开关处开路，表与滑动变阻器并联时，表的指针不会发生偏转，故D不可能．故选：ABD．灯不亮，可能是断路，当将电压表与滑动变阻器并联时，表的指针明显偏转，故是在滑动变阻器处断路了．本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．13. 解：由电路图可知，定值电阻R1与气敏电阻R2串联，电压表测量定值电阻两端的电压；如果测试到的酒精气体浓度越大，则气敏电阻的阻值越小，电路中的总电阻越小；根据I=可知，电路中的电流越大，即电流表示数越大；根据U=IR可知，定值电阻R1两端的电压越大，即电压表的示数越大．故答案为：变大；变大．由电路图可知，定值电阻与气敏电阻串联，电压表测量定值电阻两端的电压；根据题意可知如果测试到的酒精气体浓度越大传感器电阻越小，根据欧姆定律可知电路中的电流的变化和电压表示数的变化．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．14. 解：根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．故答案为：负；0.6．根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属于基础题．15. 解：由电路图知，开关闭合前，电路是断路，两电压表和电流表均无示数；开关闭合后，两电阻串联，电压表V2测量电源电压，V1测R2两端的电压，示数均增大；12①当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，说明此时R2两端的电压等于电源电压，则此时与电压表并联的R2断路，或R1短路或R2断路且R1短路；②若是R2断路造成，若用完好的灯泡替换R2，便排除了断路问题，灯泡便会发光；若电路故障为R1短路，用灯泡代替后，小灯泡能够发光；若电路故障为R2断路且R1短路造成，用灯泡代替后，电路中只有灯泡一个用电器，小灯泡能够发光；由上分析知，用一个完好的小灯替换R2后，小灯一定发光．故答案为：V1、V2、A；①R2断路（或R1短路或R2断路且R1短路）；②一定发光．先分析电路连接类型及电流表与电压表所测量的物理量，根据开关闭合前后情况分析电表示数；①电路故障有两种情况：短路或断路．电流表示数变大，说明电路电阻减小，所以是某一电阻短路，根据电压表的变化判断短路之处；电流表示数减小为零，说明电路断路，若电压表示数不为零，则与电压表并联的电路断路；②根据电压表所测电路的变化及电压表的示数大小关系得出结论．本题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的含义．初中物理13。

人教版九年级物理第十五章电流和电路单元测题带答案和解析选择题如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【答案】C【解析】用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。

但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。

故只有选项C说法正确。

故选：C。

选择题在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】如果两盏灯串联，则通过每盏灯的电流相等。

由已知条件得，两灯一定不是串联。

只能是并联。

故选C.选择题某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。

故选B。

选择题下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。

只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。

所以C不正确；D. 因为B 的说法正确，所以D不正确。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。

下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。

一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
