谈小型变电所增容对主变的选择集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-谈小型变电所增容对主变的选择主要是就现在农村小型变电所(10000KVA以下)的增容或改造，对主变压器的选择进行探讨，从主变的有功、无功损耗，费用高低，运行维护等进行论述和探讨，在实际运用中，比较适用。

小型变电所增容主变压器进入21世纪以来，随着改革开放的深入发展、农村经济的腾飞和农村电网改造工程带来的优势，使农村的用电负荷急剧增加，特别是乡镇企业的再度崛起，使一部分变电所的主变压器在严重超负荷运行，其现有容量已远远满足不了这日益急聚增长的用电负荷需要，已经到了必须增加变电所主变压器容量的程度。

像东港市农电局北井子变电所就属于这种情况，这个变电所原有两台4000KVA主变压器并(解)列运行，主要负荷是滩涂养殖和乡镇工业与居民用电。

由于去年新上了一个小型钛合金精炼厂(变压器总容量为2450KVA)，但这个钛合金厂的用电负荷不是固定不变的，随意性很大，变电所原有的两台4000KVA变压器并列运行时还可以满足其用电需要。

但，该厂今年又要新上3500KVA的变压器负荷，需要再上增加一台4000KVA的变压器容量。

而该变电所原有的主变容量就不能满足需要了，必须增加变电所主变压器的容量。

对于这样的变电所增容改造，是再增加一台4000KVA主变好，还是将其中的一台4000KVA主变换成一台6300KVA主变好，这是我们经常遇到的问题，但，这个问题往往又不被注意。

由于农村电网用电负荷的不稳定性很强，一般来说增加一台4000KVA的变压器无可非议，道理也很简单：一是运行方式较灵活；二是随负荷变化而停运一至二台主变压器以降低变损也较方便；三是事故范围可以缩小，若一台发生故障，其它两台可随时投入运行。

但事情往往并非如此，我们只要通过简单的计算就会发现，采要一台6300KVA和一台4000KVA两台主变(方案AⅠ)运行，比用三台4000KVA主变同时运行(方案AⅡ)有很大的经济性，从电网的发展情况看也有很大的益处，可以不必再增加场地和附属设备等。

变电所主变压器台数与容量选择摘要：变电站的设计必须贯彻党的有关原则和政策。

不断总结设计实践经验。

在保证安全运行和经济合理的条件下，努力简化布线，紧凑布局，逐步提高自动化水平，并积极谨慎慎蘑地采用新技术。

关键词：变电所；主变压器；台数与容量；一般情况下，车间变电所会布置一台变压器，但是对于一些容量比较大、负荷较为集中的变电所，可以布置两台以上的变压器。

一、确定主变压器1.供电电压的条件要求。

使用线路阻抗为0．38Ω／km、长度为300m的10KV降压变电所电缆来进行受电。

（1）按照200MVA容量计算工程总降压变电所10KV母线上的短路容量。

（2）工厂总降压变电所10KV限流保护设备的整定时间为2s（3）变电所负功率因素最最小值不应小于0．9。

2.变压器的选择。

由于本工厂属于二级负荷，通过对计算出的功率因素，然后参考主变压器选取的原则，在保证供电安全的基础上，为了最大限度的节省运营成本，决定使用两台变压器布置在车间，并保证一次补偿容量为650．1kV·A，考虑到15％余量后的总容量为S30＝（1＋15％）×650．1＝747．6KV．A，计算出变压器的容量大小为SN．T＝（0．6～0．7）S30＝（448～523）KV．A，最终确定变压器的额定容量为500KV，按照不同的冷却方式可以将变压器分为：干式、油浸式、蒸发冷却式三类，其中蒸发冷却式变压器对自然环境有害，因此不予考虑。

结合相关规定要求以及本工程施工任务书的要求，本变电所是室内安装的，综合考虑后，使用干式变压器。

二、主变压器容量的选择1.变电站主变压器容量应根据地区供电条件、负荷性质、运行方式和用电容量等条件进行综合考虑。

总的来说，对主变压器容量大小的选择，取决于区域负荷的现状和增长速度、上一级电网提供负载的能力、与之相连接的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低等因素。

2.主变压器额定容量应能满足供电区域内用电负荷的需要，即满足全部用电设备总负荷的需要，以便投入运行后能常年经济运行，避免变压器长期处于过负荷状态运行。

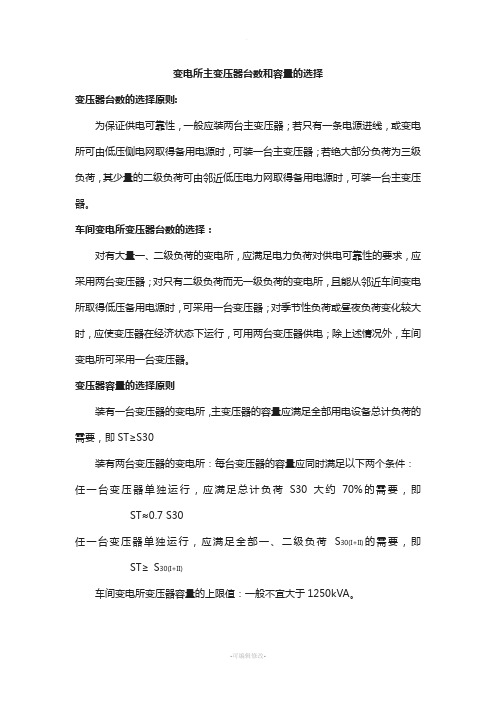

变电所主变压器台数和容量的选择
变压器台数的选择原则:
为保证供电可靠性，一般应装两台主变压器；若只有一条电源进线，或变电所可由低压侧电网取得备用电源时，可装一台主变压器；若绝大部分负荷为三级负荷，其少量的二级负荷可由邻近低压电力网取得备用电源时，可装一台主变压器。

车间变电所变压器台数的选择：
对有大量一、二级负荷的变电所，应满足电力负荷对供电可靠性的要求，应采用两台变压器；对只有二级负荷而无一级负荷的变电所，且能从邻近车间变电所取得低压备用电源时，可采用一台变压器；对季节性负荷或昼夜负荷变化较大时，应使变压器在经济状态下运行，可用两台变压器供电；除上述情况外，车间变电所可采用一台变压器。

变压器容量的选择原则
装有一台变压器的变电所，主变压器的容量应满足全部用电设备总计负荷的需要，即ST≥S30
装有两台变压器的变电所：每台变压器的容量应同时满足以下两个条件：任一台变压器单独运行，应满足总计负荷S30大约70%的需要，即ST≈0.7 S30
任一台变压器单独运行，应满足全部一、二级负荷S30(I+II)的需要，即ST≥S30(I+II)
车间变电所变压器容量的上限值：一般不宜大于1250kVA。
