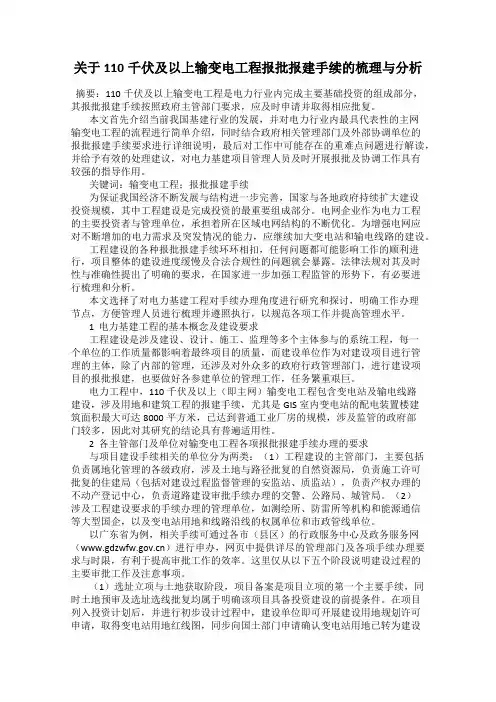

关于110千伏及以上输变电工程报批报建手续的梳理与分析摘要：110千伏及以上输变电工程是电力行业内完成主要基础投资的组成部分，其报批报建手续按照政府主管部门要求，应及时申请并取得相应批复。
本文首先介绍当前我国基建行业的发展，并对电力行业内最具代表性的主网输变电工程的流程进行简单介绍，同时结合政府相关管理部门及外部协调单位的报批报建手续要求进行详细说明，最后对工作中可能存在的重难点问题进行解读，并给予有效的处理建议，对电力基建项目管理人员及时开展报批及协调工作具有较强的指导作用。
关键词：输变电工程；报批报建手续为保证我国经济不断发展与结构进一步完善，国家与各地政府持续扩大建设投资规模，其中工程建设是完成投资的最重要组成部分。
电网企业作为电力工程的主要投资者与管理单位，承担着所在区域电网结构的不断优化。
为增强电网应对不断增加的电力需求及突发情况的能力，应继续加大变电站和输电线路的建设。
工程建设的各种报批报建手续环环相扣，任何问题都可能影响工作的顺利进行，项目整体的建设进度缓慢及合法合规性的问题就会暴露。
法律法规对其及时性与准确性提出了明确的要求，在国家进一步加强工程监管的形势下，有必要进行梳理和分析。
本文选择了对电力基建工程对手续办理角度进行研究和探讨，明确工作办理节点，方便管理人员进行梳理并遵照执行，以规范各项工作并提高管理水平。
1 电力基建工程的基本概念及建设要求工程建设是涉及建设、设计、施工、监理等多个主体参与的系统工程，每一个单位的工作质量都影响着最终项目的质量，而建设单位作为对建设项目进行管理的主体，除了内部的管理，还涉及对外众多的政府行政管理部门，进行建设项目的报批报建，也要做好各参建单位的管理工作，任务繁重艰巨。
电力工程中，110千伏及以上（即主网）输变电工程包含变电站及输电线路建设，涉及用地和建筑工程的报建手续，尤其是GIS室内变电站的配电装置楼建筑面积最大可达8000平方米，已达到普通工业厂房的规模，涉及监管的政府部门较多，因此对其研究的结论具有普遍适用性。
完整版110kv变电站项目建议书一、项目概述随着地区经济的快速发展和电力需求的不断增长，为了满足日益增长的用电负荷，提高供电可靠性和电能质量，拟建设一座 110kv 变电站。
该变电站的建设将为周边地区的工业生产、居民生活以及商业活动提供稳定、优质的电力供应，对促进地区经济发展和社会进步具有重要意义。
二、项目建设的必要性（一）满足用电需求增长近年来，本地区的经济持续快速发展，新的工业项目不断入驻，居民生活水平不断提高，用电量呈现出快速增长的趋势。
现有的供电设施已难以满足日益增长的用电需求，建设 110kv 变电站迫在眉睫。
（二）优化电网结构当前的电网结构存在薄弱环节，供电半径过长，电压质量不稳定。
新建 110kv 变电站可以优化电网布局，缩短供电半径，提高电压合格率，增强电网的供电能力和稳定性。
（三）提高供电可靠性现有的供电设施老化，故障频发，停电时间较长，给用户带来了较大的经济损失和不便。
110kv 变电站的建设将采用先进的设备和技术，提高供电可靠性，减少停电时间，保障用户的正常生产和生活用电。
三、项目建设规模（一）主变压器容量本期建设 1 台容量为 50MVA 的主变压器，远期规划 2 台 50MVA 主变压器。
（二）电压等级变电站电压等级为 110/10kv，110kv 进线 2 回，10kv 出线 24 回。
（三）电气主接线110kv 侧采用内桥接线方式，10kv 侧采用单母线分段接线方式。
四、站址选择（一）选址原则1、靠近负荷中心，减少输电损耗和线路投资。
2、交通便利，便于设备运输和运行维护。
3、地质条件良好，避开地震断裂带、滑坡、泥石流等不良地质区域。
4、符合城乡规划和土地利用规划，减少土地征用和拆迁难度。
（二）站址方案经过现场勘察和技术经济比较，初步选定站址位于_____，该站址交通便利，周边无重要设施和建筑物，地质条件良好，符合变电站建设的各项要求。
五、工程设想（一）电气部分1、主变压器选用节能型、低损耗的油浸式变压器，具备完善的保护和监测装置。

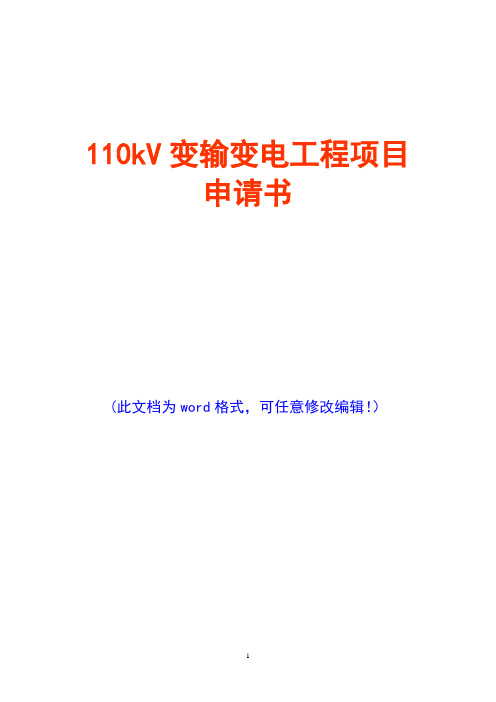

110kV变输变电工程项目申请书(此文档为word格式，可任意修改编辑！）1目录一、概述3二、项目建设必要性5三、项目建设规模12四、投资估算及投资来源17五、经济效益评估25六、结论32一、概述××位于××市西北面，距××市28公里，地处苗岭山脉北坡，乌江干流鸭池河东岸，南北长55.7公里，东西宽42.6公里，总面积1492平方公里，地势南高北低，大部分地区海拔1200米至1400米，××县水域辽阔、交通方便、矿产丰富、风景秀丽。
被誉为集水、电、路、矿、旅游优势于一体的“珠联璧合”之地。
××资源丰富，特别是水利资源和矿产资源，水利资源有鸭池河、猫跳河、暗流河等11条中小河流，总长78公里，平均流量419立方米/秒，天然总落差3359米，可利用落差1993米。
已探明矿藏有铝矾土、赤铁矿、硫铁矿、煤、磷、金、重晶石、白云石、大理石、方解石等30余种。
2005年，国民生产总值达到23.5亿元，“十五”期间年平均增长12%左右。
人均国民生产总值达到4500元，“十五”期间年平均增长10%。
产业结构第一、二、三产业在国民生产总值中的比重为11.9:60.9:27.2，第一产业达到2.8亿元，年均增长5%，第二产业达到14.3亿元，年均增长12.4%，第三产业达到6.4亿元，年均增长15.4%。
××分局供电辖区内现有220kV变电站1座（站街变240MVA）；110kV变电站2座（北门桥变100MVA、卫城变100MVA）；35kV变电站6座:35kV××变主变容量为40MVA、35kV水塘变主变容量为27.5MVA、35kV莲花变主变容量为10MVA、35kV暗流变主变容量为3.15MVA、35kV犁倭变主变容量为4.75MVA、35kV新店变主变容量为 3.15MVA），35kV变电站主变装接总容量88.55MVA。

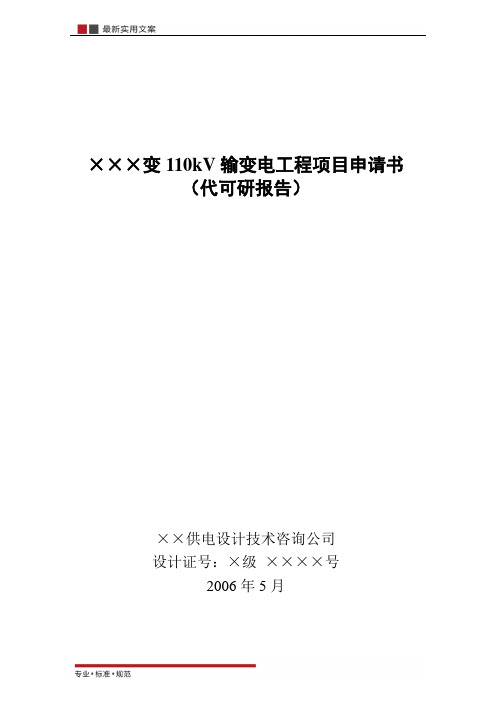

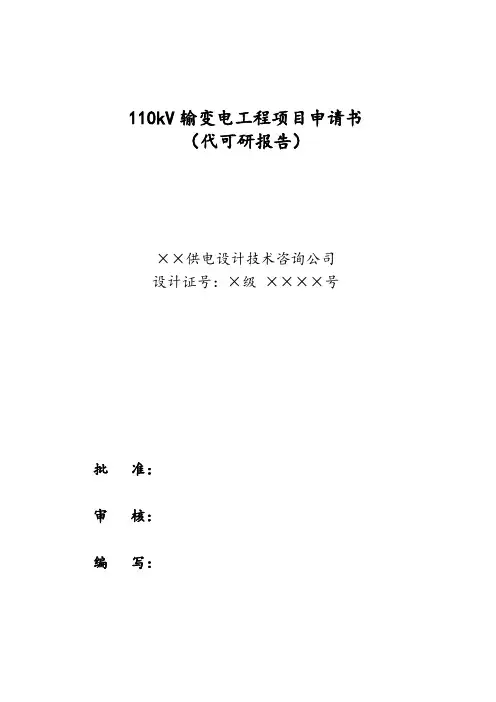

×××变110kV输变电工程项目申请书（代可研报告）××供电设计技术咨询公司设计证号：×级××××号2006年5月批准：审核：编写：目录一、概述 (1)二、项目建设必要性 (2)三、项目建设规模 (6)四、投资估算及投资来源 (17)五、经济效益评估 (18)六、结论 (19)附件1：××××集团公司2006年技改项目主要装置投运计划 (20)附图1：2005年××市供电局35kV及以上地理接线图（截止上年年底）附图2：2007年××市供电局35kV及以上地理接线图（含本项目）（截止至该项目建成时间）附图3：××电厂一次接线图附图4：2007年××城区规划负荷分布图一、概述××位于××市西北面，距××市28公里，地处苗岭山脉北坡，乌江干流鸭池河东岸，南北长55.7公里，东西宽42.6公里，总面积1492平方公里，地势南高北低，大部分地区海拔1200米至1400米，××县水域辽阔、交通方便、矿产丰富、风景秀丽。
被誉为集水、电、路、矿、旅游优势于一体的“珠联璧合”之地。
××资源丰富，特别是水利资源和矿产资源，水利资源有鸭池河、猫跳河、暗流河等11条中小河流，总长78公里，平均流量419立方米/秒，天然总落差3359米，可利用落差1993米。
已探明矿藏有铝矾土、赤铁矿、硫铁矿、煤、磷、金、重晶石、白云石、大理石、方解石等30余种。
2005年，国民生产总值达到23.5亿元，“十五”期间年平均增长12%左右。
人均国民生产总值达到4500元，“十五”期间年平均增长10%。
产业结构第一、二、三产业在国民生产总值中的比重为11.9:60.9:27.2，第一产业达到2.8亿元，年均增长5%，第二产业达到14.3亿元，年均增长12.4%，第三产业达到6.4亿元，年均增长15.4%。

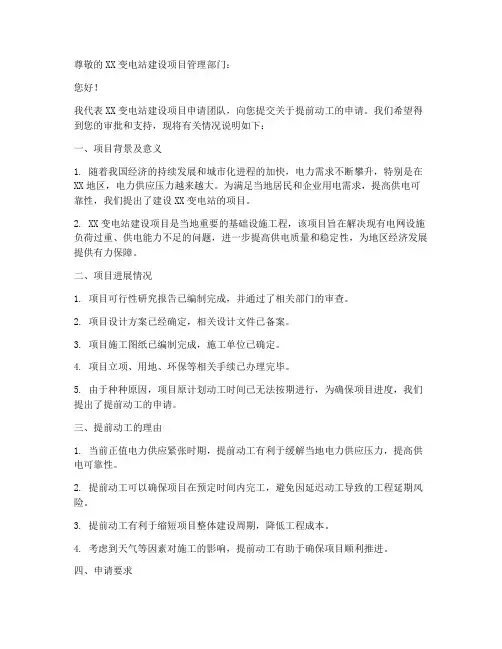

尊敬的XX变电站建设项目管理部门：您好！我代表XX变电站建设项目申请团队，向您提交关于提前动工的申请。
我们希望得到您的审批和支持，现将有关情况说明如下：一、项目背景及意义1. 随着我国经济的持续发展和城市化进程的加快，电力需求不断攀升，特别是在XX地区，电力供应压力越来越大。
为满足当地居民和企业用电需求，提高供电可靠性，我们提出了建设XX变电站的项目。
2. XX变电站建设项目是当地重要的基础设施工程，该项目旨在解决现有电网设施负荷过重、供电能力不足的问题，进一步提高供电质量和稳定性，为地区经济发展提供有力保障。
二、项目进展情况1. 项目可行性研究报告已编制完成，并通过了相关部门的审查。
2. 项目设计方案已经确定，相关设计文件已备案。
3. 项目施工图纸已编制完成，施工单位已确定。
4. 项目立项、用地、环保等相关手续已办理完毕。
5. 由于种种原因，项目原计划动工时间已无法按期进行，为确保项目进度，我们提出了提前动工的申请。
三、提前动工的理由1. 当前正值电力供应紧张时期，提前动工有利于缓解当地电力供应压力，提高供电可靠性。
2. 提前动工可以确保项目在预定时间内完工，避免因延迟动工导致的工程延期风险。
3. 提前动工有利于缩短项目整体建设周期，降低工程成本。
4. 考虑到天气等因素对施工的影响，提前动工有助于确保项目顺利推进。
四、申请要求1. 请您审批同意我们提前动工的申请。
2. 请您协调相关部门，为项目的提前动工提供支持和保障。
3. 请您密切关注项目进展情况，对我们的工作给予指导和监督。
我们将严格按照相关法律法规和施工标准，确保项目的安全、质量和进度。
同时，我们也将积极履行社会责任，努力减少项目施工对周边环境和社会生活的影响。
敬请审批我们的申请，我们将竭诚为您服务，为当地经济发展和社会进步贡献力量。
谨致敬意！XX变电站建设项目申请团队日期：XXXX年XX月XX日。

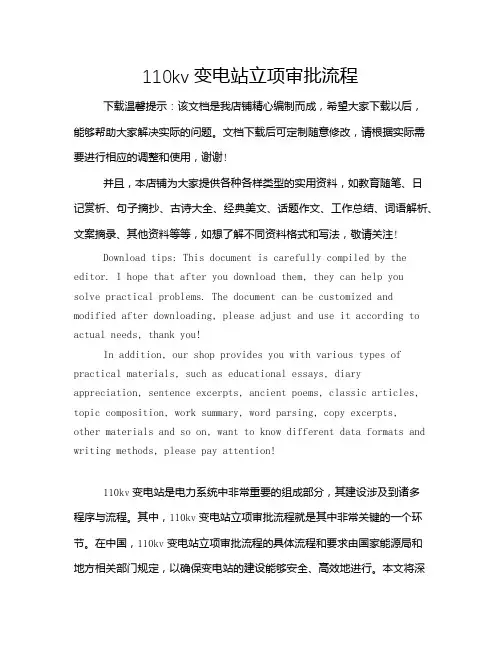

110kv变电站立项审批流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!110kv变电站是电力系统中非常重要的组成部分，其建设涉及到诸多程序与流程。
第一章总论1.1项目名称及承办单位1.1.1项目名称某市110KV变电站工程项目1.1.2项目承办单位某市供电公司1.1.3承办单位概况某市供电公司是一个拥有总资产8.36亿元的国有中型(一)企业，现有职工375名，农电572名。
拥有220KVA电站2座，主变容量607KVA，110KV变电站5座，主变容量36.67KVA，35KV变电站22座，主变容量46.955×104KVA，35KV及以上输电线路378.17km，10千伏配电线路1612.75km。
公司实现了配电网自动化、调度自动化和管理信息自动化。
近年来，某市供电公司始终坚持“以人为本、安全第一、效益至上”的宗旨，强化安全生产机制建设，健全安全管理网络和监督体系，充分发挥三级安全网的作用，有效的提高了安全生产的管理水平。
为提高服务质量，公司将“彩虹工程”纳入了常态运行，坚持召开新闻发布会、社会监督员会、走访人大代表、政协委员等制度，及时征求和听取社会各界的意见和建议。
公司突出抓好个性化服务，投资30万元购买了电力综合服务车，对低压业扩客户实行“一站式”上门服务，同时在全省县级供电企业中率先建立了客户服务监控中心，实行24h服务。
实现了业扩报装的全过程服务和事故抢修的快速反应机制，给客户及时提供了个性化、无障碍服务，赢得了社会各界广大客户的好评。
经过全体员工的不懈努力，公司连续多年保持“省级文明”单位称号；被电力工业部授予全国供电系统“优质服务先进单位”称号。
1.2项目概况1.2.1建设地点本项目位于某市某镇纬三十五路以南，区二路以西。
1.2.2建设规模及内容项目规划用地面积2999.9m2，总建筑面积1600m2。
变电站主变容量2×50MVA，线路：同塔双回线路，官路站新出两回线路供电LGJ-240导线5km。
1.2.3建设期限本工程建设期限为9个月（2010年3月-11月）。
1.2.4投资规模及资金构成本项目总投资927.5万元。

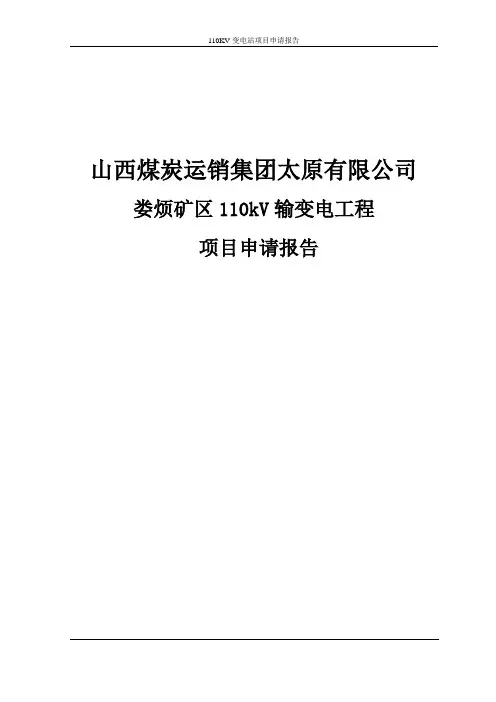

山西煤炭运销集团太原有限公司娄烦矿区110kV输变电工程项目申请报告目录目录 (1)1 申报单位及项目情况 (1)1.1 申报单位概况 (1)1.2 项目概况 (1)1.3工程所涉及变电站概况 (5)2 发展规划及准入分析 (9)2.1发展规划分析 (9)2.2产业政策分析 (9)2.3行业准入分析 (10)3 资源开发及综合利用分析 (10)3.1资源开发方案 (10)3.2资源利用方案 (10)3.3资源节约措施 (12)4 节能方案分析 (12)4.1用能标准和节能规范 (12)4.2能耗状况及能耗指标分析 (13)4.3节能措施及节能效果分析 (15)5 建设用地、征地拆迁及移民安置分析 (16)5.1简述 (16)5.2项目建设用地、征地分析 (16)6 环境和生态影响分析 (17)6.1环境和生态现状 (17)6.2生态环境影响分析 (20)6.3环保措施 (24)6.4地质灾害情况 (25)6.5特殊环境影响 (26)7 经济影响分析 (27)7.1项目投资情况 (27)7.2对国民经济的影响 (28)7.3对我省及地方经济的影响 (28)8 社会影响分析 (29)8.1建设的重要性 (29)8.2社会影响 (29)9 附件 (29)10 附图 (30)1 申报单位及项目情况1.1 申报单位概况本项目申报单位为xxxx集团有限公司，xxxx集团有限公司是按照现代企业制度建立的大型企业集团，成立于1994年6月19日，注册资本7.07亿元。
截至2011年底，晋能集团公司总资产64.06亿元。
团产业分为五大板块：铁合金及电解铝生产、合金及矿产品贸易、电网相关产品和服务、煤炭及火力发电、房地产及物业服务。
晋能集团有限公司积极响应山西省委、省政府产业结构调整要求根据公司“煤为基础，电为支撑，推动下游，协调发展”的产业发展思路，坚持依托山西电力系统的行业优势和山西省的资源优势，紧扣地方发展脉搏，实现了公司实力的快速扩张；坚持“法制化管理、商业化运营、集团化发展”的整体发展目标。
完整版110kv变电站项目建议书一、项目概述随着经济的快速发展和社会用电量的不断增加，为了满足日益增长的电力需求，提高供电可靠性和电能质量，我们计划建设一座 110kv变电站。
这座变电站将选址在具体地址，预计占地面积为X平方米。
它的建设将为周边地区的工业、商业和居民用户提供稳定、可靠的电力供应，促进当地经济的持续发展。
二、项目建设的必要性1、用电需求增长近年来，我们这个地区发展迅猛，新的工厂、企业不断入驻，居民生活水平也不断提高，用电量呈现出快速增长的趋势。
现有的供电设施已经难以满足日益增长的用电需求，经常出现电力供应紧张的情况，特别是在用电高峰时段，停电现象时有发生，这给企业的生产和居民的生活带来了极大的不便。
就拿去年夏天来说，因为用电负荷过大，一家大型工厂不得不暂停生产，损失惨重。
这不仅影响了企业的经济效益，也对当地的经济发展造成了一定的阻碍。
2、优化电网结构目前，该地区的电网结构相对薄弱，供电半径过长，线路损耗较大。
建设110kv 变电站可以优化电网结构，缩短供电半径，降低线路损耗，提高电能输送效率，从而为用户提供更加优质的电力服务。
3、提高供电可靠性现有的变电站设备老化，故障率较高，一旦出现故障，维修时间较长，严重影响了供电的可靠性。
新建 110kv 变电站将采用先进的设备和技术，提高设备的运行稳定性和可靠性，减少停电事故的发生，保障用户的正常用电。
三、项目建设规模1、主变压器容量本期建设 2 台 50MVA 主变压器，终期规划 3 台 50MVA 主变压器。
2、 110kv 进线本期进线 2 回，终期进线 3 回。
3、 10kv 出线本期出线 16 回，终期出线 24 回。
四、项目选址及周边环境1、选址原则（1）靠近负荷中心，减少线路损耗和投资。
（2）交通便利，便于设备运输和运维人员出行。
（3）地质条件良好，避开地震断裂带、滑坡、泥石流等地质灾害区域。
（4）符合城市规划和环保要求，与周边环境相协调。

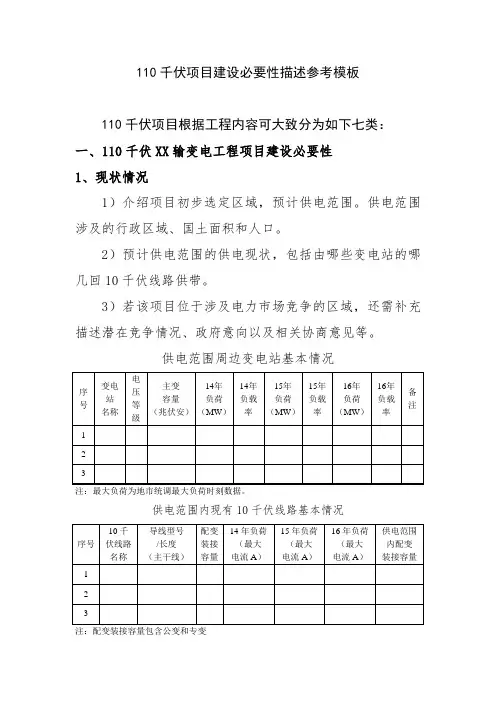

110千伏项目建设必要性描述参考模板110千伏项目根据工程内容可大致分为如下七类：一、110千伏XX输变电工程项目建设必要性1、现状情况1）介绍项目初步选定区域，预计供电范围。
供电范围涉及的行政区域、国土面积和人口。
2）预计供电范围的供电现状，包括由哪些变电站的哪几回10千伏线路供带。
3）若该项目位于涉及电力市场竞争的区域，还需补充描述潜在竞争情况、政府意向以及相关协商意见等。
供电范围周边变电站基本情况注：最大负荷为地市统调最大负荷时刻数据。
供电范围内现有10千伏线路基本情况注：配变装接容量包含公变和专变3）介绍现有10千伏线路的供电半径，供电范围内是否存在低电压问题，低电压问题产生的主要原因是什么，低电压户数。
2、建设必要性1）解决设备重过载问题主要从缓解周边变电站重过载问题来说明。
2）满足新增负荷供电要求介绍供电范围内新增负荷情况（列表说明新增用户名称、报装容量、投产后逐年负荷水平等）。
3）电力市场竞争要求4）解决低电压问题5）项目投产后能转供负荷多少3、前期工作状况项目是否在规划项目库（如果不在规划库，本次调整规划是否考虑了调入，按进出平衡原则，替换项目是哪个）；可研工作状况（如已批复、完成待批、列入计划正在开展、未开展，已批复需说明文号）；是否纳入本次“十三五”配电网规划；项目建设环境；对2017年需开工但尚未完成前期工作的项目要做特别说明。
4、项目归类项目属于XX类型项目（根据“十三五”配电网规划编制深度要求选择，包括满足新增负荷供电要求,变电站配套送出，解决设备重载、过载,消除设备安全隐患,加强网架结构,电源接入,无电地区供电,加强与主网联系,孤网运行县域电网联网,其他。
）5、项目建设方案、建设规模及投资项目接入系统方案为XX；新建110 千伏变电站X座，新扩建主变X台、容量X兆伏安；新建或改造110千伏线路X条，长XX公里，线径XX；新扩建10 千伏间隔X个。
项目预计投资XX万元，其中变电部分XX万元，线路部分XX万元。
青县林缺屯110kV变电站1号、2号主变增容工程项目申请报告国网河北省电力有限公司沧州供电分公司二〇一八年六月目录第一章项目单位及拟建项目情况 (1)1.1项目单位情况 (1)1.2拟建项目情况 (2)第二章资源开发及综合利用分析 (17)2.1资源开发方案 (17)2.2资源利用方案 (17)第三章生态环境影响分析 (20)3.1生态和环境现状 (20)3.2生态环境影响分析 (20)3.3生态环境保护措施 (21)3.4特殊环境影响 (22)第四章经济影响分析 (23)4.1经济效益分析 (23)4.2行业影响分析 (23)4.3区域经济影响分析 (23)4.4宏观经济影响分析 (23)第五章社会影响分析 (24)5.1社会效果影响分析 (24)5.2社会适应性分析 (26)5.3社会稳定风险分析 (26)第一章项目单位及拟建项目情况一、项目单位情况名称：国网河北省电力有限公司沧州供电分公司类型：全民所有制分支机构（非法人）营业场所：沧州市运河区永济路21号负责人：赵立刚成立日期：1980年03月12日营业范围：电力供应，电力工程设计、安装；电力技术咨询。
（依法须经批准的项目，经相关部门批准后方可开展经营活动）国网沧州供电公司是国网河北省电力有限公司直属的国家大型一类企业，担负着沧州地区五区、四市、十县的供电任务，供电面积1.43万平方公里，供电区域人口774万。
公司现有职工1380人，拥有固定资产原值138亿元。
截至2017年5月，沧州境内运行着500千伏变电站4座，变电容量775万千伏安。
公司直辖220千伏变电站26座、110千伏变电站100座、35千伏变电站187座，110千伏及以上总容量1753.3万千伏安；拥有220千伏线路81条、110千伏线路219条，总长度共计5362.1公里。
2016年公司完成售电量237.67亿千瓦时，同比增长7.1%。
2016年底公司营业收入126.37亿元，净利润97.62亿元。
公司先后荣获全国文明单位、全国“六五”法治宣传教育先进单位、全国“安康杯”竞赛优胜单位、河北省五一劳动奖状、河北省先进基层党组织等称号。
2017年底沧州城市电网情况:220kV市区站有4座(于庄站、陈屯站、姚官屯站、狮城站)，主变9台，变电容量1260MVA；110kV市区站有10座（北郊站、南郊站、西郊站、金庄站、祝庄站、代庄站、王庄站、季屯站、新华站、华泰站），主变22台，变电容量969MVA。
城网10kV中压网采用消弧线圈小电流接地方式。
为加强网间联络或下负荷，还有6个开闭所，1个35kV变电站。
10kV系统设备情况：变电站10kV出线254条。
2017年底沧州农网设备情况:110kV农网站91座，主变176台，变电容量7391MVA。
35kV农网站187座，主变388台，变电容量3472.5MVA； 35kV用户站37座；10kV农网配变92077台，变电容量15279.2MVA。
35kV线路362条，总长度2735.9km；10kV线路1913条，总长度26811.8km。
二、拟建项目情况（一）项目名称青县林缺屯110kV变电站1号、2号主变增容工程（二）建设性质改造（三）项目建设地点青县林缺屯变电站内（四）建设规模及内容建设规模：本期分别将1、2号主变由20MVA容量旧变压器更换为50MVA容量三绕组有载调压变压器并改造新建相应附属设备。
建设内容（工艺和技术方案）：本期增容1、2号主变，分别由20MVA增容至50MVA，电压比为110/35/10kV；110kV、35kV本期无出线扩建，10kV出线2回，1号主变低压侧将原523电容器组由3Mvar更换为5Mvar，1号主变低压侧将原523电容器组由3.6Mvar更换为5Mvar。
总建筑面积：0m2(五)建设时间及资金计划建设时限：2019.6-2020.12项目总投资1452万元，其中项目资本金为363万元，占总投资的比例为25%，其余资金申请银行贷款。
（六）项目背景林缺屯站为户外110kV变电站。
110kV位于站区南侧，为架空进线，配电装置为户外中型布置型式；35kV位于站区西侧，为户外布置；10kV配电室，主控室、位于站区东北侧，主变压器位于变电站中间部位。
电压等级为110/35/10kV.现有主变压器2台：1#变压器型号为SFSZ8型，容量20MVA，1994年投入运行。
2#变压器容量为SFSZ8型,容量20MVA，2004年投入运行。
变电站主接线：110kV为简易单母分段接线，35kV、10kV主接线采用单母线分段接线。
进出线情况：林缺屯站现有110kV进线2回，采用架空进线方式。
姚林线位于Ⅰ母采用LGJ-240导线，引自姚官屯220站110kV侧；刘林线位于Ⅱ母采用LGJ-185导线，引自刘屯220站110kV侧。
35kV 出线4回，10kV出线10回。
林缺屯站现有2组电容器。
10kVI段有一组3006kVar电容器、10kVII段母线有一组3600kVar电容器。
2005至2016年期间，青县网供最大负荷（不含觉道庄110kV变电站）由2005年的85.06MW增长到2016年的223.01MW，年平均增长率分别为10.03%。
供电量由2005年的3.534亿kWh增长到2016年的9.313亿kWh，年平均增长率分别为10.426%。
按照负荷发展规律，根据青县十三五配网规划，“十三五”期间青县负荷年均增长率为4.09%，2017年，其负荷将达到240MW.林缺屯两台20MVA主变，2016年最大负荷30.5 MW，2017年负荷增长19.6%，最大负荷达到36.5MW，单台主变不满足N-1，全站主变重载，且周边没有规划的110kV站来均衡负荷，故急需增容。
（七）工程方案1．设计依据（1）《河北省南网“十二五”电力发展规划及2025远景目标》（2）Q/GDW 270—2009《220千伏及110（66）千伏输变电工程可行性研究内容深度规定》（3）国家电网基建【2008】1241号《关于印发<国家电网公司输变电工程全寿命周期设计建设指导意见>的通知》。
（4）国家电网科〔2017〕549号国家电网公司关于印发电网设备技术标准差异条款统一意见的通知（5）国家电网生【2012】352号《关于印发<国家电网公司十八项电网重大反事故措施（修订版）>的通知》。
（6）国家电网基建〔2012〕386号《关于印发国家电网公司输变电工程提高设计使用寿命指导意见（试行）的通知》（7）冀电调〔2015〕52 号《国网河北省电力公司关于印发调度自动化专业厂站设计审查要点的通知》（8）冀电调〔2017〕50 号《国网河北省电力有限公司关于印发继电保护设计审查要点的通知》2．工程概况（1）电气一次部分①主变本期将1号、2号主变由20MVA增容至50MVA，主变选取变比为110/35/10kV的三绕组变压器，主变容量比取50/50/50MVA。
②110kV规划出线2回，现有2回，本期保持不变。
完善原主接线，将原简易单母线分段接线改为单母线分段接线。
本期拆除原101-1,101-2隔离开关，增加101分段开关，采用HGIS 设备。
③35kV规划出线6回，现有出线6回；本期保持不变。
原为单母分段接线，本期为单母线分段接线。
更换1#变35kV出口避雷器，更换35kV2段主进及分段断路器（内附电流互感器）。
④10kV原为单母分段接线，本期为单母线分段接线。
规划出线14回，现有出线10回；本期新上出线间隔2回（不含出线），预留2回。
更换所有10kV开关柜，本期共计25面。
及1、2段主进室外母线桥穿墙套管及避雷器。
⑤无功补偿本期配合1主变增容，10kV 1、2段各自新增1套5010kVar电容器组。
（2）电气二次部分本期考虑对全站进行综自改造，更换变电站监控系统及交直流电源系统。
保留主变保护屏、110kV线路保护屏、电度表屏，图像监视屏、信息网络屏、通信屏等设备。
（3）土建及水工、消防、暖通部分①拆除1#/2#主变基础及油池；②新建1#/2#主变基础及油池；③10kV配电室内拆除并新建25面10kV开关柜基础及沟道，主控室修筑室内零米沟道，同时进行地面恢复处理。
④主变区和HGIS区施工不可避免的破坏室外600*800二次电缆沟40米需重新恢复；新建室外一次电缆沟（1000*1000）25.2米、同时进行场地恢复处理。
⑤新上火灾报警系统1套，配置手提式、推车式干粉灭火器以及消防砂铲等主变消防辅助设施。
⑥室外架构区广场砖破坏及修复约630㎡。
3．防雷保护及接地对直击雷保护，经计算原设备和新上设备均在原有避雷针保护范围内。
全站主接地网一期工程已全部建设完成，是以水平接地网为主，垂直接地网为辅的复合地网。
全站主接地网采用-60×6扁钢作为水平接地体和设备接地引下线，φ60×2500钢管作为垂直接地体。
本期主接地网无需再建及改造，新上的所有电气设备及基础采用-60×6扁钢与主接地网可靠连接。
4．电缆敷设及电缆防火（1）电缆敷设方式本站站内控制电缆及站用电力电缆主要通过电缆沟连接配电装置和保护屏。
（2）电缆封堵严格按照有关规程，对电缆通过的有关部位进行封堵处理，具体原则有：保护内的屏位预留孔洞，放电缆后均用软质堵料封堵。
预留孔也应封堵。
所有建筑物与室外电缆沟电缆隧道相连接处的进出口，均应设置阻火墙，小的孔洞应直接封堵。
阻火墙与封堵处两侧电缆，需刷一定程度的防火涂料。
封堵材料采用无机速固硬质堵料和有机软质堵料，材料必需通过国家消防部门的鉴定。
防火墙的耐火极限为4h。
5．水文地质情况本工程位于沧州市河间，现场地质条件为中硬场地，地震液化现象，施工区无崩塌、滑坡、泥石流、采空区等不良地质作用。
6．施工组织（1）施工单位应根据本设计及运行单位要求进行施工，施工前明确改造内容，确定工程量，不得超范围改造，确需超范围改造的及时通知设计、建设单位重新核定，对需要与当地乡镇部门协商后才能施工的请先协商，取得当地政府部门支持。
（2）施工单位须与运行单位协调好停送电事宜，对线路、杆上设备、变电所设备均认为带电，未经允许不得操作，不得碰触，不得试探，如需要请运行人员确认是否为改造线路，做好停电工作，以免误入未改造线路。
（3）运送材料上至施工点时，注意施工安全，做好安全措施。
在施工中尽最大可能不要破坏树木、草皮、植被，林区施工做好切实的防火工作。
（4）施工时，应严格执行有关的规程、规范，当发现错、漏、碰等与设计不符的地方，请务必尽快与设计单位联系，以便及时处理。
图纸与本设计说明书矛盾的以设计说明书为主；（5）拆除的导线等材料用于其他工程须由现场监理判断是否合格，拆除的绝缘子等经试验合格后可以使用，其他拆除材料需登记入库。
