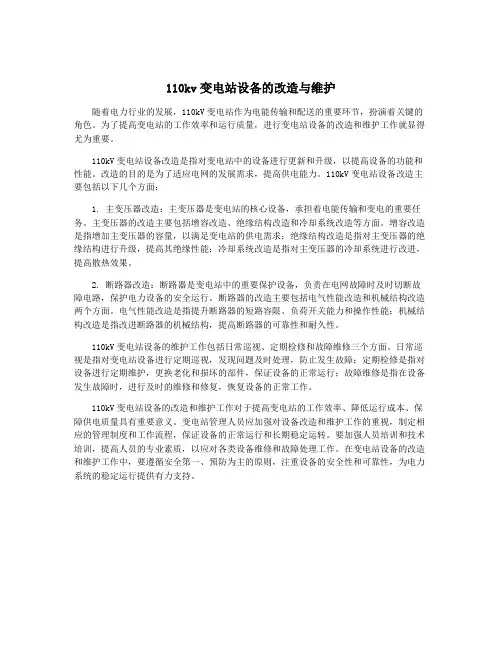

110kv变电站设备的改造与维护随着电力行业的发展，110kV变电站作为电能传输和配送的重要环节，扮演着关键的角色。
为了提高变电站的工作效率和运行质量，进行变电站设备的改造和维护工作就显得尤为重要。
110kV变电站设备改造是指对变电站中的设备进行更新和升级，以提高设备的功能和性能。
改造的目的是为了适应电网的发展需求，提高供电能力。
110kV变电站设备改造主要包括以下几个方面：1. 主变压器改造：主变压器是变电站的核心设备，承担着电能传输和变电的重要任务。
主变压器的改造主要包括增容改造、绝缘结构改造和冷却系统改造等方面。
增容改造是指增加主变压器的容量，以满足变电站的供电需求；绝缘结构改造是指对主变压器的绝缘结构进行升级，提高其绝缘性能；冷却系统改造是指对主变压器的冷却系统进行改进，提高散热效果。
2. 断路器改造：断路器是变电站中的重要保护设备，负责在电网故障时及时切断故障电路，保护电力设备的安全运行。
断路器的改造主要包括电气性能改造和机械结构改造两个方面。
电气性能改造是指提升断路器的短路容限、负荷开关能力和操作性能；机械结构改造是指改进断路器的机械结构，提高断路器的可靠性和耐久性。
110kV变电站设备的维护工作包括日常巡视、定期检修和故障维修三个方面。
日常巡视是指对变电站设备进行定期巡视，发现问题及时处理，防止发生故障；定期检修是指对设备进行定期维护，更换老化和损坏的部件，保证设备的正常运行；故障维修是指在设备发生故障时，进行及时的维修和修复，恢复设备的正常工作。
110kV变电站设备的改造和维护工作对于提高变电站的工作效率、降低运行成本、保障供电质量具有重要意义。
变电站管理人员应加强对设备改造和维护工作的重视，制定相应的管理制度和工作流程，保证设备的正常运行和长期稳定运转。
要加强人员培训和技术培训，提高人员的专业素质，以应对各类设备维修和故障处理工作。
在变电站设备的改造和维护工作中，要遵循安全第一、预防为主的原则，注重设备的安全性和可靠性，为电力系统的稳定运行提供有力支持。

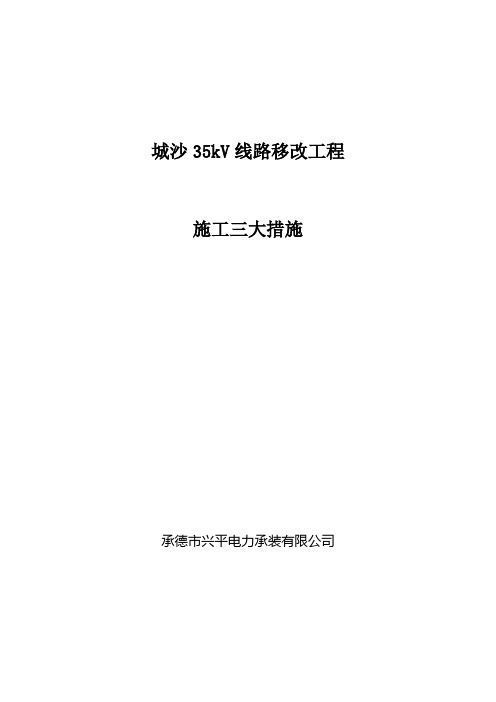

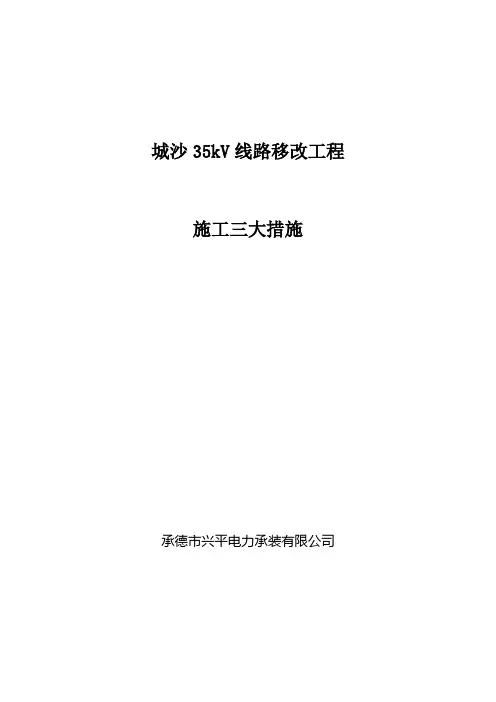

城沙35kV线路移改工程施工三大措施承德市兴平电力承装有限公司工程施工组织措施一、本工程实行项目管理施工，成立项目经理部，充分发挥项目组织和项目管理的优势，代表公司对本标段实际全面管理。
项目经理部服从建设管理单位的统一管理方式。
二、本工程工作地点为：平泉县平泉镇。
三、本次工程由我项目部进行施工，项目经理：杨国印，项目安全主管：张贺林，质量监督员：胡永林。
四、项目经理部项目经理，作为本公司法人代表在本工程的全权委托代理人，代表公司履行合同，负责工程项目管理等，不再兼管其它工作；项目部下设部门主要人员由公司对口部室选派，服从项目经理的领导，各负其责。
五、为确保本工程达到达标投产的要求，做到文明施工，安全生产，实现工程按期竣工。
根据我公司总体施工组织安排，由公司一名生产副经理组织协议协调，决定组建项目经理部，实行项目经理负责制，建立工程现场管理机构体系。
六、项目部在本项目开工前按照承包内容与公司签订项目承包责任书，承包费用按内部定额原则确定。
制定并完善内部承包考核实施细则，确保工程项目按工期、高质量竣工。
七、在施工中本公司要做到保安全，保质量，保目标合同价款，保工期，保公司管理费控制指标，保管理基础工作，保精神文明建设。
八、项目经理在施工中制订工资总额与经济指标挂钩，职工的工资收入与经营成果挂钩，做到奖罚分明。
九、公司承诺将选派业务熟练、素质良好、经验丰富的技术管理人员组成项目部，选派技术等级高，作风过硬，业务熟练的施工队伍，调派状况良好的施工机具、车辆，保证材料供应，保障资金的使用，公司各职能部门必须对工程提供优质的服务及良好的后勤保障。
确保本标工程满足国家施工验收规范，实现达标投产的工程目标，争创国家优质工程。
工程施工安全措施一、本工程实行项目经理负责制，项目经理是本工程的第一安全责任人，全面负责本工程的安全工作；项目总工为工程安全技术总负责人，从技术上指导和保证安全工作；工地设专职安全员，负责工程的日常安全管理及监督检查工作，处理全体工作人员和劳务人员的安全保护和防止事故等问题；各施工队设兼职安全员，协助队长抓好本队的各项安全工作。

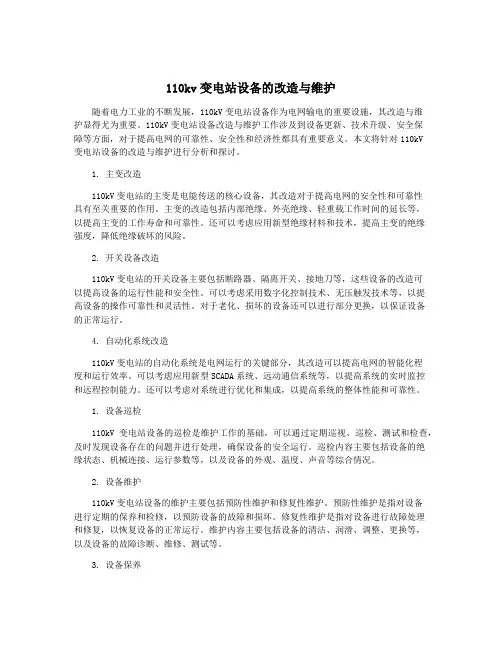

110kv变电站设备的改造与维护随着电力工业的不断发展，110kV变电站设备作为电网输电的重要设施，其改造与维护显得尤为重要。
110kV变电站设备改造与维护工作涉及到设备更新、技术升级、安全保障等方面，对于提高电网的可靠性、安全性和经济性都具有重要意义。
本文将针对110kV变电站设备的改造与维护进行分析和探讨。
1. 主变改造110kV变电站的主变是电能传送的核心设备，其改造对于提高电网的安全性和可靠性具有至关重要的作用。
主变的改造包括内部绝缘、外壳绝缘、轻重载工作时间的延长等，以提高主变的工作寿命和可靠性。
还可以考虑应用新型绝缘材料和技术，提高主变的绝缘强度，降低绝缘破坏的风险。
2. 开关设备改造110kV变电站的开关设备主要包括断路器、隔离开关、接地刀等，这些设备的改造可以提高设备的运行性能和安全性。
可以考虑采用数字化控制技术、无压触发技术等，以提高设备的操作可靠性和灵活性。
对于老化、损坏的设备还可以进行部分更换，以保证设备的正常运行。
4. 自动化系统改造110kV变电站的自动化系统是电网运行的关键部分，其改造可以提高电网的智能化程度和运行效率。
可以考虑应用新型SCADA系统、远动通信系统等，以提高系统的实时监控和远程控制能力。
还可以考虑对系统进行优化和集成，以提高系统的整体性能和可靠性。
1. 设备巡检110kV变电站设备的巡检是维护工作的基础，可以通过定期巡视、巡检、测试和检查，及时发现设备存在的问题并进行处理，确保设备的安全运行。
巡检内容主要包括设备的绝缘状态、机械连接、运行参数等，以及设备的外观、温度、声音等综合情况。
2. 设备维护110kV变电站设备的维护主要包括预防性维护和修复性维护。
预防性维护是指对设备进行定期的保养和检修，以预防设备的故障和损坏。
修复性维护是指对设备进行故障处理和修复，以恢复设备的正常运行。
维护内容主要包括设备的清洁、润滑、调整、更换等，以及设备的故障诊断、维修、测试等。

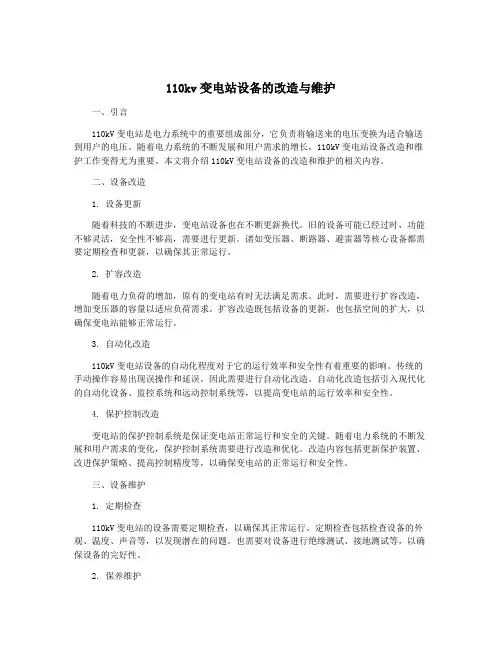

110kv变电站设备的改造与维护一、引言110kV变电站是电力系统中的重要组成部分，它负责将输送来的电压变换为适合输送到用户的电压。
随着电力系统的不断发展和用户需求的增长，110kV变电站设备改造和维护工作变得尤为重要。
本文将介绍110kV变电站设备的改造和维护的相关内容。
二、设备改造1. 设备更新随着科技的不断进步，变电站设备也在不断更新换代。
旧的设备可能已经过时，功能不够灵活，安全性不够高，需要进行更新。
诸如变压器、断路器、避雷器等核心设备都需要定期检查和更新，以确保其正常运行。
2. 扩容改造随着电力负荷的增加，原有的变电站有时无法满足需求。
此时，需要进行扩容改造，增加变压器的容量以适应负荷需求。
扩容改造既包括设备的更新，也包括空间的扩大，以确保变电站能够正常运行。
3. 自动化改造110kV变电站设备的自动化程度对于它的运行效率和安全性有着重要的影响。
传统的手动操作容易出现误操作和延误，因此需要进行自动化改造。
自动化改造包括引入现代化的自动化设备、监控系统和远动控制系统等，以提高变电站的运行效率和安全性。
4. 保护控制改造变电站的保护控制系统是保证变电站正常运行和安全的关键。
随着电力系统的不断发展和用户需求的变化，保护控制系统需要进行改造和优化。
改造内容包括更新保护装置、改进保护策略、提高控制精度等，以确保变电站的正常运行和安全性。
三、设备维护1. 定期检查110kV变电站的设备需要定期检查，以确保其正常运行。
定期检查包括检查设备的外观、温度、声音等，以发现潜在的问题。
也需要对设备进行绝缘测试、接地测试等，以确保设备的完好性。
2. 保养维护除了定期检查，110kV变电站的设备还需要进行保养维护工作。
保养维护包括设备的清洁、润滑、紧固等，以确保设备的正常运行和寿命。
3. 预防性维护为了减少设备故障和损坏，110kV变电站还需要进行预防性维护工作。
预防性维护包括定期更换易损件、检修关键部件等，以提前发现潜在问题并进行修复。

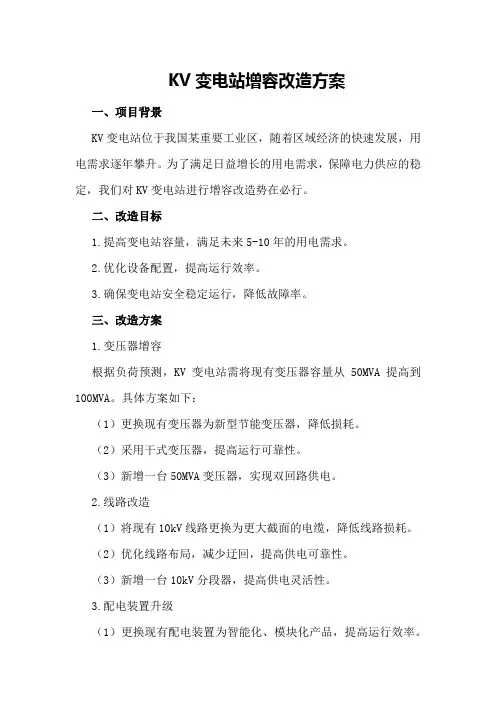

KV变电站增容改造方案一、项目背景KV变电站位于我国某重要工业区，随着区域经济的快速发展，用电需求逐年攀升。
为了满足日益增长的用电需求，保障电力供应的稳定，我们对KV变电站进行增容改造势在必行。
二、改造目标1.提高变电站容量，满足未来5-10年的用电需求。
2.优化设备配置，提高运行效率。
3.确保变电站安全稳定运行，降低故障率。
三、改造方案1.变压器增容根据负荷预测，KV变电站需将现有变压器容量从50MVA提高到100MVA。
具体方案如下：（1）更换现有变压器为新型节能变压器，降低损耗。
（2）采用干式变压器，提高运行可靠性。
（3）新增一台50MVA变压器，实现双回路供电。
2.线路改造（1）将现有10kV线路更换为更大截面的电缆，降低线路损耗。
（2）优化线路布局，减少迂回，提高供电可靠性。
（3）新增一台10kV分段器，提高供电灵活性。
3.配电装置升级（1）更换现有配电装置为智能化、模块化产品，提高运行效率。
（2）新增一台10kV开关柜，实现双回路供电。
（3）配置一套智能监控系统，实时监测设备运行状态。
4.防雷与接地改造（1）优化接地网布局，降低接地电阻。
（2）更换现有避雷针为高性能避雷针，提高防雷效果。
（3）定期检查接地装置，确保安全可靠。
5.环保与节能（1）采用绿色建筑材料，减少环境污染。
（2）选用低噪音设备，降低噪音污染。
（3）优化设备运行方式，降低能耗。
四、实施步骤1.前期调研：收集相关资料，了解KV变电站现状，分析改造需求。
2.设计方案：根据改造目标，制定详细的改造方案。
3.施工准备：办理相关手续，组织施工队伍，采购设备材料。
4.施工实施：按照设计方案，分阶段进行施工。
5.竣工验收：完成施工后，进行验收，确保设备安全稳定运行。
五、项目预算1.设备材料费用：约占总投资的60%。
2.施工费用：约占总投资的30%。
3.管理费用：约占总投资的10%。
六、效益分析1.提高供电能力：满足未来5-10年的用电需求，为区域经济发展提供电力保障。

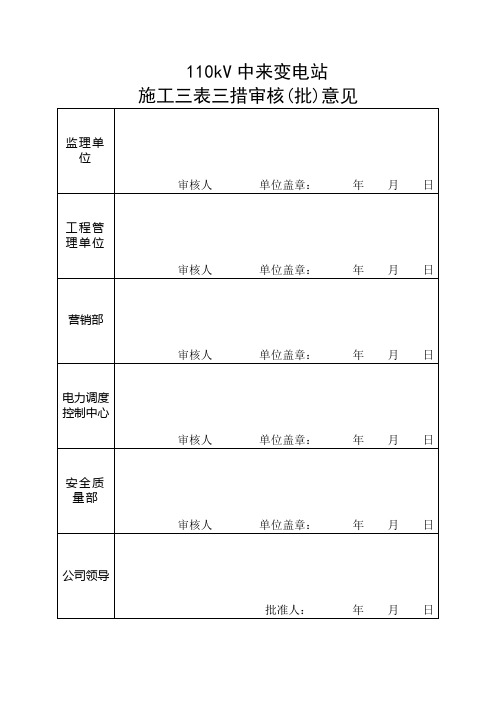

110kV中来变电站施工三表三措审核(批)意见110kV中来变电站施工作业“三表三措”审批：编制：泰州市姜堰区新光电力工程有限公司二○一七年三月110kV中来变电站电气施工作业“三表三措”一、项目概况项目依据：泰州供电公司文件（泰供电建…2016‟197号）《国网江苏省电力公司泰州供电公司关于印发泰州市中来光电科技有限公司110千伏输变电工程初步设计评审意见的通知》项目内容：1)本站为110kV用户变电站，电压等级110/10kV，远景3台20MVA主变压器。
本期建设2台20 MVA主变压器。
2)110千伏1回线路，采用电缆进线，本期建成。
110千伏单母线接线，本期建成。
3)10千伏本期7回远景10回线路，采用电缆出线。
10千伏远景单母线三分段接线，本期单母线分段接线。
4)10千伏无功补偿：远景3×3Mvar电容器，本期2×3Mvar电容器。
5)主变110千伏侧中性点采用间隙并联避雷器保护，经隔离开关接地。
10千伏中性点采用经消弧线圈接地方式。
本期建设2组10千伏消弧线圈补偿装臵，分别接于10千伏1段、2段母线。
计划2017年4月1日进场，6月15日完工，工期76天。
二、组织措施1、组织机构：工作领导人：潘凤军现场总负责人：汤泉现场安全负责人：石军现场技术负责人：汤泉现场总工作票负责人：刘桂生现场安全员：钱卫现场工作班组：变电班现场工作班成员：蒋明、黄秀祥、丁秋明、钱海龙、黄跃明、王芹、姜林、王新民、袁阿华共计9人现场安全工作到位人员：刘桂龙三、安全措施（一）一般安全要求：1.施工过程中严格遵循《国家电网公司电力安全工作规程（变电部分）》及公司有关安全生产的文件规定执行。
2.工程开工前，必须组织全体施工人员进行专题安全活动，认真学习“三表三措”。
必须对工作人员交清工作内容、安全措施、运行设备、带电部位、安全注意事项。
3.严格执行工作票制度，每天开工前检查工作票中安全措施是否与现场一致，是否符合现场实际情况。

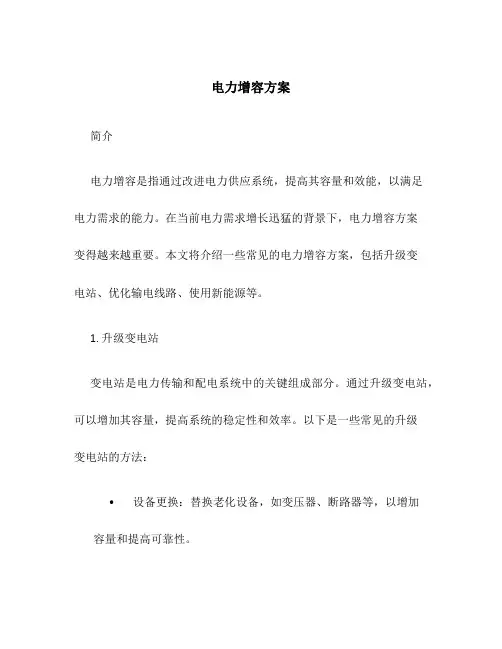

电力增容方案简介电力增容是指通过改进电力供应系统，提高其容量和效能，以满足电力需求的能力。
在当前电力需求增长迅猛的背景下，电力增容方案变得越来越重要。
本文将介绍一些常见的电力增容方案，包括升级变电站、优化输电线路、使用新能源等。
1. 升级变电站变电站是电力传输和配电系统中的关键组成部分。
通过升级变电站，可以增加其容量，提高系统的稳定性和效率。
以下是一些常见的升级变电站的方法：•设备更换：替换老化设备，如变压器、断路器等，以增加容量和提高可靠性。
•增加变电设备：增加变压器、电容器等装置，以增强供电能力。
•数字化转型：引入先进的数字化技术，如智能终端装置、远动控制等，以提高变电站的运行效率和可管理性。
2. 优化输电线路输电线路是将电力从发电厂传输到用户的重要环节。
通过优化输电线路，可以提高输电效率，减少能耗和损耗。
以下是一些常见的优化输电线路的方法：•改造导线：采用更高导电率的导线，以减小输电线路的阻抗，提高输电效率。
•减少线路长度：通过调整线路走向，缩短输电距离，减少输电损耗。
•使用新材料：采用新型材料，如复合绝缘子、高温导线等，以提高线路的耐候性和输电能力。
3. 使用新能源新能源是未来能源发展的重要方向。
利用新能源作为电力增容的方案，不仅能够满足电力需求，而且可以减少对传统能源的依赖，降低碳排放。
以下是一些常见的使用新能源的方法：•光伏发电：利用太阳能发电，通过安装光伏电池板，将光能转化为电能。
光伏发电具有环保、可再生等优势，可以作为电力增容的一种方案。
•风力发电：利用风能发电，通过安装风力发电机，将风能转化为电能。
风力发电是一种成熟的新能源利用方式，可以用来增加电力供应能力。
•水力发电：利用水能发电，通过建设水电站，将水能转化为电能。
水力发电具有稳定可靠的特点，可以作为电力增容的有效方案。
4. 综合利用多种方案电力增容往往需要采用多种方案的组合，以达到更好的效果。
例如，可以将升级变电站与优化输电线路相结合，同时使用新能源作为补充，以提高整体电力供应能力。

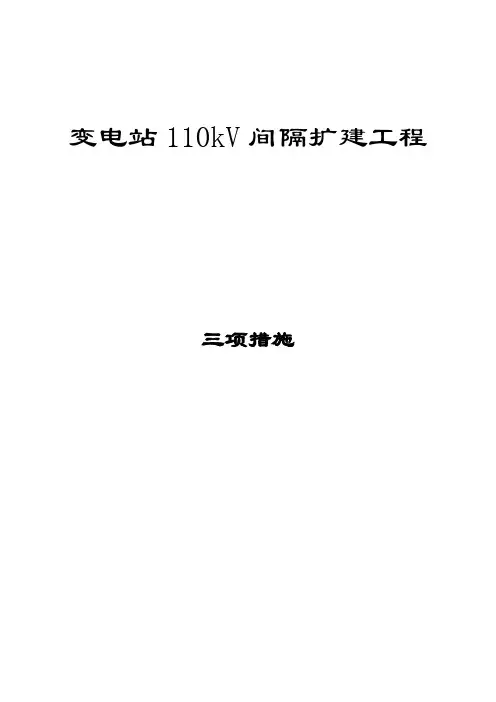

变电站110kV间隔扩建工程三项措施变电站110kV间隔扩建工程三项措施本工程拟于·年·月·日开工，·年·月·日竣工，工期为·天，本工程力争达到优良工程标准，确保达标投产。
为了确保安全施工，杜绝设备和人身伤亡事故的发生，特拟制如下施工措施，以便顺利完成施工任务，请审批。
1. 工作内容：·2．工作时间定于·年·月·日至·年·月·日3．组织措施·项目经理全面领导本工程的安全、质量、技术、环保诸方面的管理工作，主管施工中的安全、技术方案的审批及协调业主、监理、设计、物资供应与施工单位的联系工作，监督、检查、指导、施工安全、技术、质量等方面的工作。
·项目总工主管本工程施工安全技术方案及施工图、各类达标文件的审核及管理工作，监督检查指导施工现场的安全、技术、质量的工作。
解决一、二次电气设备安装施工中的技术工作，负责对施工图审核及竣工图和各类达标技术文件的编制工作。
·施工负责人全面负责本工程一、二次电气设备安装施工安全、质量工作，负责落实施工安全、质量技术文件内容及各施工方案执行工作，组织所有施工作业人员的分工、作业等项管理工作。
·安全专责主管本工程的安全质量的管理工作，负责编制该工程的安全、质量、计划及相关竣工达标资料收集和整理工作，监督、检查、指导施工现场的安全技术措施及涉及各施工方案中的安全质量管理工作。
·电气试验及二次保护调试负责人负责本工程一次电气设备试验及二次保护调试中的安全、质量工作，负责落实施工安全、质量技术文件内容及各类施工方案的执行工作，组织所有施工作业人员的分工、作业等项管理工作。
4．安全措施：4.1 各类分项工程开工前，具体施工负责人必须认真填写《标准化危险点分析预控卡》，填写施工安全工作票，坚持向施工作业人员唱票制度，讲清安全措施，明确分工及责任，指明工作地点，并在施工中进行实时监护，严防各类事故的发生；4.2 施工前，施工负责人应向施工人员做好安全交底工作，并签字认可，严格遵守各项安全制度和执行安全措施4.3 安全隔离措施：在户外新建110kV出线间隔与带电运行间隔设置硬隔离，与带电区域强行隔离开，避免施工人员误入带电区域。

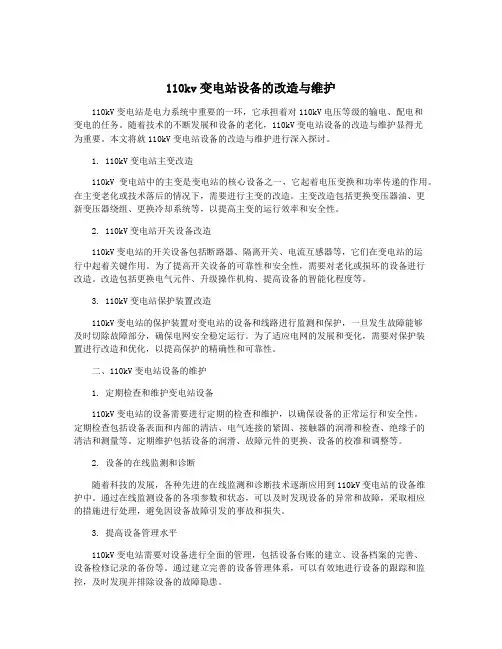

110kv变电站设备的改造与维护110kV变电站是电力系统中重要的一环，它承担着对110kV电压等级的输电、配电和变电的任务。
随着技术的不断发展和设备的老化，110kV变电站设备的改造与维护显得尤为重要。
本文将就110kV变电站设备的改造与维护进行深入探讨。
1. 110kV变电站主变改造110kV变电站中的主变是变电站的核心设备之一，它起着电压变换和功率传递的作用。
在主变老化或技术落后的情况下，需要进行主变的改造。
主变改造包括更换变压器油、更新变压器绕组、更换冷却系统等，以提高主变的运行效率和安全性。
2. 110kV变电站开关设备改造110kV变电站的开关设备包括断路器、隔离开关、电流互感器等，它们在变电站的运行中起着关键作用。
为了提高开关设备的可靠性和安全性，需要对老化或损坏的设备进行改造。
改造包括更换电气元件、升级操作机构、提高设备的智能化程度等。
3. 110kV变电站保护装置改造110kV变电站的保护装置对变电站的设备和线路进行监测和保护，一旦发生故障能够及时切除故障部分，确保电网安全稳定运行。
为了适应电网的发展和变化，需要对保护装置进行改造和优化，以提高保护的精确性和可靠性。
二、110kV变电站设备的维护1. 定期检查和维护变电站设备110kV变电站的设备需要进行定期的检查和维护，以确保设备的正常运行和安全性。
定期检查包括设备表面和内部的清洁、电气连接的紧固、接触器的润滑和检查、绝缘子的清洁和测量等。
定期维护包括设备的润滑、故障元件的更换、设备的校准和调整等。
2. 设备的在线监测和诊断随着科技的发展，各种先进的在线监测和诊断技术逐渐应用到110kV变电站的设备维护中。
通过在线监测设备的各项参数和状态，可以及时发现设备的异常和故障，采取相应的措施进行处理，避免因设备故障引发的事故和损失。
3. 提高设备管理水平110kV变电站需要对设备进行全面的管理，包括设备台账的建立、设备档案的完善、设备检修记录的备份等。
110kV牛场变1#主变增容工程施工组织、技术、安全、文明措施德宏秦瑞电力程有限责任公司二0一二年六月110kV牛场变1#主变增容工程施工组织、技术、安全、文明措施会签表编制：年月日审核：年月日审查：年月日批准：年月日目录一、工程概况及施工特点 (4)1. 工程简述概况 (4)2. 工程承包工作内容： (6)3. 施工规划： (6)二、施工组织措施 (1)2.1 施工准备 (1)2.2施工现场组织机构关系图 (7)2.3 管理职责及权限 (8)三、施工技术措施 (12)3.1主要项目施工技术方案 (12)（1）金具的检查、绝缘子的检查 (27)<二>、耐张段档距的测量，绝缘子串长度、重量的测量 (28)<三>、耐张段下线长度的计算 (28)<四>、导线的压接 (29)<五>、耐张段的挂设 (35)3.2工程成本控制措施 (40)3.3 地方协调组织管理 (46)四、质量目标、质量保障要点及技术组织措施 (47)4.1 质量目标 (47)4.2 质量方针 (47)4.3质量管理组织机构 (47)4.4 质量管理措施 (50)4.5 质量管理及检验标准 (51)4.6 质量保证技术措施 (52)4.7质量保修 (55)五、安全目标、安全保障要点及技术组织措施 (56)5.1安全管理方针和目标 (56)5.2安全管理组织机构 (56)5.3安全管理制度及办法 (59)5.4安全管理技术组织措施 (60)5.5危险源分析及控制措施 (65)六、环境保护、水土保持及文明施工 (69)6.1环境保护 (69)6.2加强施工管理、严格保护环境 (69)6.3文明施工目标、组织机构和实施方案 (69)6.4针对本工程的专项措施 (74)6.5文明施工考核、管理办法 (76)一、工程概况及施工特点1. 工程简述概况1.1 工程简述工程名称：都匀福泉110kV牛场变1#主变增容工程工程地点：都匀福泉牛场变项目法人：都匀供电局监理单位：广东天兴工程监理有限公司设计单位：衡阳雁能电力勘测技术咨询有限公司施工单位：德宏秦瑞电力程有限责任公司1.2工程概况1.2.1 本次增容工程在原总平布置的基础上经行新建和设备的更换。
施工组织（总）设计（方案）工程名称屯兰矿110KV变电站古屯进线安装PT（进线）工程施工“组织、技术、安全”措施施工单位：西山金信电气自动化工程公司单位负责人：施工负责人：技术负责人：编写人：编写日期：会签栏工程名称：屯兰矿110KV变电站古屯进线安装PT（进线）工程会签栏工程名称：屯兰矿110KV变电站古屯进线安装PT（进线）工程屯兰110KV变电站古屯进线安装PT（进线）工程1编制依据、工程施工规范和质量验评标准1.1施工图纸（S2011-100电-1）1.2《工程测量规范》（GB50026-2007）1.3建筑电气工程施工质量验收规范GB50303—20021.4电气装置安装工程高压电器施工及验收规范GBJ147—901.5电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148—90 1.6电气装置安装工程电气设备交接试验标准GB50150—20061.7电气装置安装工程电缆线路施工及验收规范GB50168—20061.8《煤矿安装工程质量检验评定标准》(MT-5010-95)1.9《质量管理体系要求》（GB/T19001-2008）1.10《环境管理体系要求及使用指南》（GB/T24001-2004）1.11《施工现场临时用电安全技术规范》（JGJ46-2005）1.12《电气装置安装工程35kv及以下架空电力线路施工及验收规范》GB50173-92 1.13《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)1.14电气装置安装工程接地装置施工及验收规范GB50169—20061.15电气装置安装工程高压电器施工及验收规范GB50147—20101.16电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148—20101.17电气装置安装工程母线装置施工及验收规范GB50148—20101.18电气装置安装工程电气设备交接试验标准GB50150—20061.19电气装置安装工程电缆线路施工及验收规范GB50168—20061.20电气装置安装工程质量检验及评定规程DL/T5161.1—5161.17—20021.21其他相关规定及上级部门规定2工程概况2.1本工程主要内容为：拆除TYD110/3-0.01H充油式电压互感器6台，新安装六氟化硫电压互感器6台，线路避雷器6个，敷设控制电缆300米，配电柜1面等。
2.2工程特点：由于该变电站已运行，确保变电站安全正常运行是施工的重点和首要任务。
第一章组织措施一、本次工程实行目标管理，建立项目组织机构1项目组织机构山西西山金信建筑有限公司电气自动化工程公司2现场施工组织1.1项目负责人：全面负责工程合同的履行职责。
1.2项目技术负责人：全面负责本项目工地的技术管理工作。
1.3项目安全负责人：负责本次工程的安全、质量管理及质保。
3施工资料准备3.1搜集准备施工所用资料；要求使用的规程规范；施工记录表格；设计图纸；厂家资料等。
3.2接到施工图纸后，首先分专业图纸会审，审查施工图纸是否完整和齐全，施工图纸及其各部分之间有无矛盾和错误，在尺寸，坐标和说明方面是否一致，技术要求是否明确，全面分析系统设备的情况。
3.3按照公司质量体系及工程交接要求，每个专业均应填写齐全贯穿工程始终的质量记录，尤其安全技术交底应有完整的记录。
4.材料准备4.1根据施工预算的材料分析和施工进度计划，编制建筑材料需要量计划，根据场地及施工进度的要求分批进场。
物资进场时尽量一次到位，放置稳固；不能一次到位的，在变电站内空场地存放，便于运输及储藏，所有设备材料放置应整齐有序并有专人保管。
4.2在图纸会审的基础上，提出材料加工的供货计划和机具的使用计划及具体使用时间。
4.3材料组由各专业分口负责管理，按规定建立帐并做到帐卡物相符。
特别要做好材料站的防火、防盗、防潮、防腐蚀工作。
在材料贮存、施工过程各阶级段设置产品标识、隔离和处置，严禁在工程中使用。
5.质量管理机构5.1项目负责人质量职责：是工地质量管理的第一责任者，贯彻落实公司的质量方针、目标，建立健全工地的质量监督网络体系。
5.2项目技术负责人质量职责：负责工地的质量管理工作，主持或参加重大质量事故的调查分析，指定对策，参与工地质量发展规划的制定。
5.3项目安全负责人质量职责：参与工程项目的验收，工序间的质量检查，负责本专业的质量检查、评定。
5.4施工负责人质量职责：负责组织贯彻关于工程施工的技术管理法规、法令、制度、条例，督促本专业人员整理技术资料，及时发现和处理问题。
5.5兼职质检员质量职责：组织施工图纸及技术资料的学习，编制施工工艺技术措施，深入现场指导施工。
6.关键工序质量控制6.1开展关键项目和重要工序的停工待检点管理。
6.2每项工程开工前，填写“开工报告”报建设单位。
经建设单位批准后方能开工。
每道工序完成并自检合格后，填写“工序交验单”并全部自检资料报建设单位。
建设单位对报验工序进行检查验收合格后才能进行下道工序。
6.3凡需隐蔽覆盖的工程项目必须提前24小时书面通知建设单位检查、验收、填写“隐蔽工程验收单”后再隐蔽覆盖。
7.安全管理机构7.1在项目工地建立以项目负责人为首的安全保证和安全监督体系，项目负责人是本工地的安全第一责任者。
现场设专职安检负责人，专门从事现场的安全管理，使安监体系得到了组织保证和人力保证。
7.2建立三级安全管理网络，专职与兼职相结合，有效开展安全管理工作。
在施工现场，专职安监人员的工作将得到各级领导的充分授权。
在安全问题上，安监员就代表项目负责人，具体行使安全监督检查职能，为安全工作的深入落实奠定最好的外部环境。
7.3工地各专业设兼职安全员，在工地现场集体行动，构成了工作行之有效的安全纠查队，坚持安全生产自查活动。
7.4各专业施工负责人是本专业安全施工第一责任者，每天开工前对本专业施工人员召开安全碰头，针对施工过程中的设施，设备，机具等诸多不安全状态，列出条目，纳入整改计划，制定预防对策。
8.文明施工组织管理机构组成设立以项目负责人为组长的三级文明施工网络，设文明施工管理员二名，指导监督各施工处的文明管理施工工作。
各施工处对自己负责的施工区域直接责任。
管理机构人员组成：组长：项目负责人文明施工管理员：项目技术负责人安全负责人组员：班组长第二章技术措施一、合理安排施工工序根据设备到位日期，对施工工序做如下安排1.主要施工工序2.110KV 设备区施工工序二、主要电气施工方案1.控制及保护柜安装控制及保护柜安装主要包括：设备开箱检查，设备运输，就位固定。
1.1设备开箱检查1.1.1确定具备安装条件，运输道路畅通。
1.1.2检查设备包装及密封良好；开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全；产品所有技术文件齐全，现场编册登记，并由项目部负责保存，工程竣工后移交建设单位；外观检查合格。
1.1.3开箱要认真谨慎，以免损伤设备。
1.2设备运输就位1.2.1设备在搬运和安装时应采用防震、防潮防止框架变形和漆面受损等安全措施，搬运时应将保护元件及表技拆下单独运输（拆下时应做好标记，以防装乱）。
2、电缆敷设电缆敷设主要包括：电缆保护管预埋，支架安装，核对敷设规格、型号、长度，电缆运输，电缆敷设。
2.1电缆保护管的预埋2.1.1熟悉图纸并根据土建施工情况及电缆施工图，埋设电缆保护管。
敷管应与土建密切配合，防止遗漏2.1.2电缆保护管的安装，管口标高根据设备位置定，埋设深度适中。
2.1.3电缆保护管应固定牢固，伸入电缆沟道的长度不应超过5mm。
2.1.4电缆管管口必须打磨，保持平滑。
2.1.5电缆管转角必须使用专用直角弯管，并与直线走向电缆管采用套接方式连接，要求套接紧密。
2.2电缆清册编排及标牌的制作2.2.1将要敷设的电缆分类编排敷设次序。
2.2.2打印电缆标牌并封塑备用。
2.2.3根据打印的电缆清册中的规格、型号、电缆长度核对电缆盘号，做好标识，运输至现场。
2.3电缆敷设2.3.1电缆敷设前的要求：a.电缆通道畅通，排水良好，所有支架安装验收完毕。
b.电缆运抵现场，电缆规格、型号、电压等级符合设计要求。
c.电缆外观应无损伤，绝缘合格。
d.根据设计长度及实际路径长度，合理安排电缆排放顺序并架设好电缆盘。
2.3.2电缆敷设：a.电缆应从电缆盘上端引出，不应使电缆在支架与地面上摩擦拖拉，敷设时的速度前后协调一致，防止划破、扭伤电缆。
b.在电缆经过的转弯处、竖井处、管口处、始端末端处应有电缆施工专业人员把守。
转弯处的施工人员应站在电缆转弯的外侧。
c.一根电缆施工完毕应及时固定，固定点选择合理，固定应牢固，整齐可靠。
安装在支架桥上的电缆应排列整齐，不得交叉扭曲并及时悬挂表示牌。
d.电缆敷设应合理布置且应遵守下列原则：电缆在普通支架上，不超过1层；桥架上不超过3层。
e.电缆的固定要用尼龙扎绳，垂直敷设或超过45度倾角的电缆在每个支架处应固定，水平敷设在首末两端及转弯处固定，对接头处要固定，其它每阁5—10米均匀固定。
f.标示牌装设应符合下列要求：（1）在电缆终两侧端头、电缆接头等地方，电缆应装设标示牌。
（2）标示牌上应注明线路编号。
当无编号时，应注明电缆型号、规格及起止地点；标示牌有字迹应清晰不易脱落。
（3）标示牌规格应统一。
标示牌应能防腐，挂装应牢靠。
g.一批电缆敷设后，应立即将该批电缆进行整理。
将未到位的电缆敷设到位，未固定的电缆加以固定，损坏或遗漏的电缆标示牌补齐。
h.电缆全部施工完毕后，应按设计要求进行防火封堵及涂放火涂料。
3.电缆二次接线3.1施工准备3.1.1熟悉图纸及现场情况。
3.1.2用计算机打印制作接线号头，接线号头制作要统一，字迹清楚，不退色，长度在同一设备处应一致。
3.1.3准备工具及材料。
3.2电缆整理固定3.2.1核对电缆的规格、数量、型号与设计图纸相符。
3.2.2按端子排图的排列顺序，先将电缆从左到右用塑料绑扎固定到桥架的外侧，绑扎方向应一致，左右上下，固定牢固，弯曲弧度一致，排列整齐，无交叉。
3.3钢铠剥切及固定3.3.1电缆固定完毕后，一般在盘下侧20cm处剥掉，再用斜口钳将钢铠剥断，顺时针方向旋转将钢铠退去，然后将电缆整理入盘。
3.4电缆做头3.4.1对于横向排列的端子排电缆头高度应一致。
做头宜在盘下侧入口处；对于竖向排列的端子排，电缆头距该电缆所接最下面一个端子排距离一般不大于20cm，在规定的高度处将电缆内皮切除。
3.4.2电缆头制作时，先用塑料带紧密缠绕芯线，再用热缩管紧固成型，热缩时注意热缩温度，防止熔化电缆芯。
3.4.3制作要求及成型后尺寸：a.塑料带缠绕要绷紧牢固，端头截面要齐且垂直电缆轴线，成型后的电缆头为筒型，表面平整光滑，无鼓肚和蜂腰，杜绝出现腰鼓肚。
