35kV变电站主变增容改造工程可行性研究报告目录1 概述 (1)1.1 设计依据 (1)1.2 设计水平年 (1)1.3 工程概况 (1)1.4主要设计原则 (2)1.5 设计围 (2)1.6主要经济指标 (2)2 电力系统 (2)2.1 电力系统现状 (2)2.2 负荷预测 (2)2.3工程建设的必要性 (3)3 电气一次部分 (4)3.1电气主接线 (4)3.2主要设备选择 (5)3.3电气平面布置及配电装置选择 (6)3.4 绝缘配合 (7)3.5防雷接地 (7)3.6 全站照明 (7)3.7 电缆设施 (7)3.8 施工过渡方案 (8)4 电气二次部分 (8)4.1 概况 (8)4.2 控制保护方式 (8)4.3 测量与计量 (10)4.4 图像监视及火灾报警系统 (10)4.5 全站时间同步系统 (11)4.6 计算机监控系统 (11)4.7 直流系统及所用电系统 (12)4.8 二次设备的接地、防雷、抗干扰 (13)5 土建部分 (13)5.1 变电站概况 (13)5.2 征地要求 (14)5.3 站区布置 (14)5.4 建（构）筑物 (14)5.5 消防系统 (15)5.6 暖通部分 (15)6 附图 (16)1 概述1.1 设计依据1）《电网“十二五”电力发展规划》2）国家电网科【2011】12号《关于印发<协调统一基建类和生产类标准差异条款>的通知》。
3）国家电网生技《关于印发<国家电网公司十八项电网重大反事故措施（试行）>的通知》。
1.2 设计水平年根据电网规划及负荷增长情况，本项目规划设计水平年取2014年，远景水平年取2020年。
1.3 工程概况35kV常庄变电站位于常庄供电区域，建于1999年，为户外简易站，10kV供电设施位于室外，变电站围墙呈矩形布置，南北长50米，东西向78.5米，原变电站东西向占用33m，西侧有45.5m宽空地，架构、设备支架杆均为混凝土杆，设备基础为混凝土独立基础。
目录1.工程概述 (1)1.1设计依据 (1)1.2工程概况 (1)1.3设计水平年及远景水平年 (3)1.4主要设计原则 (3)1.5编制范围 (3)2、电力系统一次 (4)2.1电力系统概述 (4)2.2工程建设必要性及建设时序 (9)2.3主变容量的选择 (11)2.4接入系统方案 (11)2.5短路电流计算 (12)2.6主变型式选择及无功配置 (13)2.7系统对有关电气参数的要求 (13)2.8变电站建设规模及电气主接线建议 (14)3、电力系统二次 (15)3.1系统继电保护及安全自动装置 (15)3.2调度自动化 (15)3.3系统通信 (17)4、变电站工程设想 (17)4.1工程概况 (17)4.2电气一次 (22)4.3电气二次 (29)4.4土建部分 (37)5、配套间隔 (44)6、线路工程设想 (44)7、停电过渡方案 (44)8、环境保护、水土保持和节能减排 (44)8.1环境保护 (44)8.2水土保持 (45)8.3节能减排 (45)9、劳动安全卫生 (47)9.1防火、防爆 (47)9.2防电伤、防机械伤及其它伤害 (47)9.3综合评价 (47)10、交通运输及施工条件 (47)10.1交通运输 (48)10.2施工条件 (48)11、通用设计、通用设备应用情况 (48)11.1通用设计执行情况 (48)11.2通用设备应用情况 (48)12、投资估算 (49)12.1编制依据 (49)12.2工程投资 (50)12.3造价分析 (50)12.4项目财务合规性及经济性分析 (51)13、结论及建议 (55)13.1建设必要性 (55)13.2工程规模 (55)13.3工程建设时序 (55)附图：附图1~11 系统部分附图附图12~16 电气一次附图附图17~21 电气二次附图附图22~24 土建附图附表：附件1：主要设备材料表附件2：停电过渡方案附表3：2018年35千伏及以下电网设备状态评价结论汇总1.工程概述1.1设计依据（1）国家电网公司Q／GDW10270-2017《220千伏及110(66)千伏输变电可研内容深度规定》；（2）国家电网基建〔2019〕168号国家电网有限公司关于发布35～750kV输变电工程通用设计通用设备应用目录（2019年版）的通知；（3）国家电网基建[2014]1131号《国家电网公司关于明确输变电工程“两型三新一化”建设技术要求的通知》；（4）湖南电网35kV输变电工程可行性研究编制规范（2010年06月）；（5）《湖南省电力公司35~500千伏电网项目前期工作管理规定》；（6）《2018-2019年湘西35千伏电网规划项目优选排序报告》（审定稿）结论；（7）设计人员前期收集的勘察资料；1.2工程概况为满足古丈县大溪坪镇周边地区用电需求和光伏发电送出需求，促进当地经济的发展，提高地区供电可靠性和供电能力，加强电网结构，拟对大溪坪变进行改造。
35千伏线路改造工程综合部分可行性研究报告目录第一章35kV工程 (4)一、110kV福绵变—35kV辛仓变35kV输电线路改造工程 (4)二、35kV石东变-大平山变35kV输电线路改造工程 (28)三、35kV辛仓变－樟木变35kV输电线路改造工程 (53)四、石南变35kV出线改造工程 (78)附图-01：某市2015年35kV配电网地理接线图附图-02：某市2017年35kV配电网地理接线图附图-03：35kV福辛Ⅰ线改造路径走向图附图-04：石东－大平山35kV线路路径走向图附图-05：辛仓－樟木35kV线路路径走向图附图-06：石南变35kV出线改造路径走向图附图-07：铁塔一览图附图-08：混凝土电杆一览图附图-09：基础一览图第一章35kV工程一、110kV福绵变—35kV辛仓变35kV输电线路改造工程（一）线路工程1 总述1.1编制依据1.1.1、中标通知书。
1.1.2、某市电网十二五规划。
1.1.3、《66kV及以下架空电力线路设计规范》（GB 50061-2010）。
1.1.4、《电气装置安装工程66kV及以下架空电力线路施工及验收规范》（GB 50173-2014）。
1.1.5、《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）。
1.1.6、《架空送电线路杆塔结构设计技术规定》(DLT5154-2012)。
1.1.7、《送电线路铁塔制图和构造规定》(DLGJl36-1997)。
1.1.8、《架空输电线路基础设计技术规程》(DL/T 5219-2014)。
1.1.9、《混凝土结构设计规范》(GB 50010-2010)。
1.2设计规模及范围1.2.1 电压等级：35kV1.2.2 回路数：单、双回路设计。
1.2.3 线路长度：长约3.5km，双回路线路0.6km，单回路2.9km。
1.2.4 起讫点：线路起自福绵110kV变电站，终至辛仓变电站。
1.2.5 导线型号：JL/G1A-240/30钢芯铝绞线。

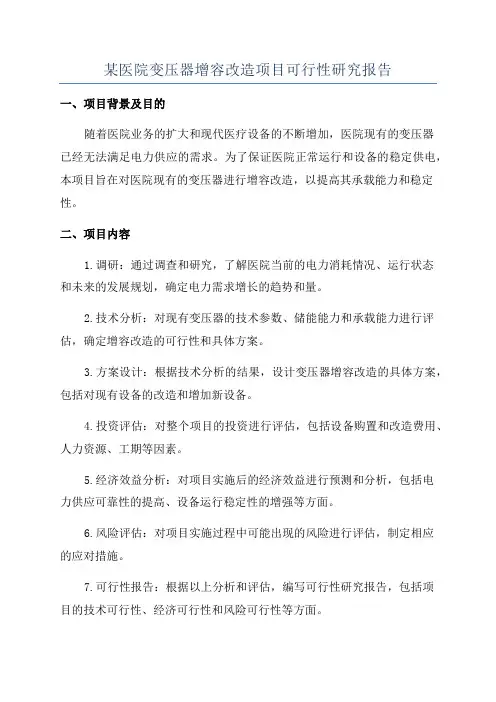

某医院变压器增容改造项目可行性研究报告一、项目背景及目的随着医院业务的扩大和现代医疗设备的不断增加，医院现有的变压器已经无法满足电力供应的需求。
为了保证医院正常运行和设备的稳定供电，本项目旨在对医院现有的变压器进行增容改造，以提高其承载能力和稳定性。
二、项目内容1.调研：通过调查和研究，了解医院当前的电力消耗情况、运行状态和未来的发展规划，确定电力需求增长的趋势和量。
2.技术分析：对现有变压器的技术参数、储能能力和承载能力进行评估，确定增容改造的可行性和具体方案。
3.方案设计：根据技术分析的结果，设计变压器增容改造的具体方案，包括对现有设备的改造和增加新设备。
4.投资评估：对整个项目的投资进行评估，包括设备购置和改造费用、人力资源、工期等因素。
5.经济效益分析：对项目实施后的经济效益进行预测和分析，包括电力供应可靠性的提高、设备运行稳定性的增强等方面。
6.风险评估：对项目实施过程中可能出现的风险进行评估，制定相应的应对措施。
7.可行性报告：根据以上分析和评估，编写可行性研究报告，包括项目的技术可行性、经济可行性和风险可行性等方面。
三、项目实施计划1.调研阶段：时间预计为2周，确定电力需求增长趋势和量。
2.技术分析阶段：时间预计为1周，对现有变压器技术参数进行评估。
3.方案设计阶段：时间预计为2周，设计变压器增容改造方案。
4.投资评估阶段：时间预计为1周，对项目投资进行评估。
5.经济效益分析阶段：时间预计为1周，预测和分析项目实施后的经济效益。
6.风险评估阶段：时间预计为1周，评估项目实施过程中可能出现的风险。
7.可行性报告编写阶段：时间预计为1周，编写可行性研究报告。
四、项目投资及收益预测1.投资估算：根据方案设计阶段的分析，初步估算投资金额为XX万元，详细投资预算将在投资评估阶段确定。
2.收益预测：项目实施后，医院的电力供应可靠性将得到提高，设备的运行稳定性将增强，将提高医院的服务质量和效率，有利于开展更多高水平的医疗服务，预计每年可带来额外收益XX万元。

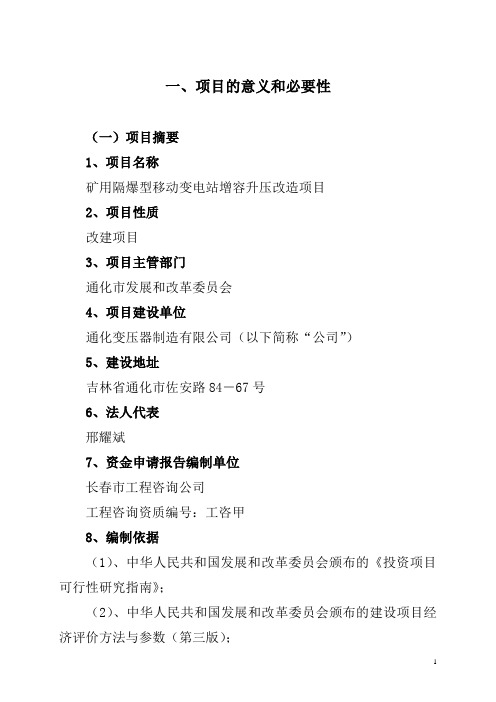

一、项目的意义和必要性（一）项目摘要1、项目名称矿用隔爆型移动变电站增容升压改造项目2、项目性质改建项目3、项目主管部门通化市发展和改革委员会4、项目建设单位通化变压器制造有限公司（以下简称“公司”）5、建设地址吉林省通化市佐安路84－67号6、法人代表邢耀斌7、资金申请报告编制单位长春市工程咨询公司工程咨询资质编号：工咨甲8、编制依据（1）、中华人民共和国发展和改革委员会颁布的《投资项目可行性研究指南》；（2）、中华人民共和国发展和改革委员会颁布的建设项目经济评价方法与参数（第三版）；（3）、中共中央11号文件，《关于实施东北地区等老工业基地振兴战略的若干意见》（中发[2003]11号）；（4）、中华人民共和国发展和改革委员会、国务院振兴东北地区等老工业基地领导小组办公室发布的《东北地区振兴规划》；（5）、国家发改委工业司振兴东北老工业基地国债项目设置及申报相关文件；（6）、国家其他相关的法律、法规标准、规范；（7）、项目建设单位提供的有关资料；（8）、通化变压器制造有限公司与长春市工程咨询服务中心签订的资金申请报告编制合同。
9、产品规模该项目生产线经技术改造后，年产矿用隔爆型移动变电站750台（单台容量为2000kVA）。
10、项目效益情况项目建成达产后，预计年平均营业收入总额为15908万元，项目正常年利润总额可达4243万元，年平均上缴所得税为1060.75万元。
（二）国内外现状及技术发展趋势矿用隔爆移动变电站是一种煤矿井下供、变电设备，由移动变电站干式变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）和高压电缆连接器四个部分组合而成的移动式成套装置。
煤炭是我国的主要能源和重要工业原料，煤炭产业是我国重要的基础产业，煤炭产业的可持续发展关系国民经济健康发展和国家能源安全。
为全面贯彻落实科学发展观，合理、有序开发煤炭资源，提高资源利用率和生产力水平，促进煤炭工业健康发展，国家下发了《煤炭产业政策》。
35kV变电站1号主变扩建⼯程-可研报告（收⼝）⽬录1 ⼯程概述 (4)1.1 设计依据 (4)1.2 ⼯程概况 (4)1.3 设计⽔平年及远景⽔平年 (12)1.4 主要设计原则 (12)1.5 设计范围及专业分⼯ (13)2 电⼒系统现状及项⽬建设必要性 (13)2.1 电⼒系统现状及发展 (13)2.2 负荷预测及变电容量平衡 (16)2.3 ⼯程建设的必要性 (17)2.4⼯程建设时序 (18)2.4主变容量选择 (18)3 系统⽅案 (18)3.1 接⼊系统⽅案 (18)3.2 系统⼀次 (23)3.3 系统⼆次 (26)4变电⼯程设想 (30)4.1 ⼯程规模 (30)4.2 电⽓⼀次 (31)4.3 电⽓⼆次 (41)5 ⼟建部分 (49)6 环境保护、⽔⼟保持和节能减排 (53)7 劳动安全卫⽣ (54)8 投资估算及经济财务分析 (55)8.1 投资估算 (55)8.2 经济财务分析 (56)9 主要结论及建议 (57)9.1 ⼯程建设必要性 (57)9.2 ⼯程建设规模 (57)9.3 ⼯程投产时间 (58)附表：附表1 主设备材料表附表2 经济评价审查表附图：附图1 洞⼝县2018年35kV及以上地理接线图附图2 洞⼝县2020年35kV及以上地理接线图附图3 洞⼝县远景年35kV及以上地理接线图附图4 邵阳市洞⼝县农村2020年10kV及以下配电⽹建设改造图附图5 电⽓⼀次主接线图（现状）附图6 电⽓总平⾯布置图(现状)附图7 电⽓⼀次主接线图（扩建后）附图8 电⽓总平⾯布置图(扩建后)附图9 35kV母线横断⾯图附图10 35kV出线及Ⅰ母电压互感器间隔断⾯图附图11 35kV出线及Ⅱ母电压互感器间隔断⾯图附图12 35kV出线及#1主变⾼压侧架空进线间隔断⾯图附图13 35kV出线及#2主变⾼压侧架空进线间隔断⾯图附图14 #1主变压器低压侧进线间隔断⾯图附图15 10kV配电装置平⾯布置图附图16 10kV配电装置断⾯图附图17⼆次设备室平⾯布置图（现状）附图18⼆次设备室平⾯布置图（扩建后）附图19保护、测量及计量配置图（扩建后）附图20综合⾃动化系统配置图附图21⼟建总平⾯布置图（现状）附图22⼟建总平⾯布置图（扩建后）附图23 防雷保护范围图1 ⼯程概述1.1 设计依据（1）邵阳供电公司2018~2019年35kV电⽹规划项⽬优选排序报告（审定稿）；（2）国⽹邵阳供电公司编写《邵阳公司“⼗三五”配电⽹规划报告（2017版）》；（3）Q／GDW 10270-2017《220kV及110(66)kV输变电⼯程可⾏性研究内容深度规定》；（4）《国家电⽹公司标准化建设成果（通⽤设计、通⽤设备）应⽤⽬录（2019年版）》；（5）洞⼝西中35kV变电站⼀期竣⼯图资料；（6）其它相关的技术规程规范。
电力设备改造工程可行性实施报告一、项目背景和目标电力设备改造工程是为了提升现有电力设备的性能和效能，以适应不断增长的电力需求，并提高电力供应的可靠性和稳定性。
本项目的背景是随着国民经济的快速发展，电力需求不断增长，现有电力设备已不能满足需求，因此需要对其进行改造和升级。
本项目的目标是通过改造现有电力设备，提高其工作效率和可靠性，提升整个电力系统的运行质量和服务水平。
二、项目实施的可行性分析1.技术可行性：本项目实施所需的技术手段和设备已经成熟可行，相关的技术和工艺已经得到实际应用，具有可靠性和稳定性。
2.经济可行性：本项目实施后可以提高电力设备的工作效率和可靠性，降低电力系统的故障率和停电时间，从而减少经济损失。
虽然改造项目的投资较大，但通过提高电力供应的质量和服务水平，可以提高用户的满意度，从而增加电力销售收入。
3.社会可行性：本项目的实施将提高电力供应的可靠性和稳定性，从而保障社会生产和生活的正常进行，促进社会经济的发展。
与此同时，本项目还将提供就业机会，推动相关产业的发展。
三、项目实施方案1.确定改造范围和目标：根据现有电力设备的运行情况和需求，确定改造的范围和目标，例如改造变电站、电力线路等。
2.设计方案和工艺流程：根据改造范围和目标，进行设计方案和工艺流程的研究和制定，确保改造工程的顺利实施。
3.采购和安装设备：根据设计方案，采购所需的设备和材料，并进行安装和调试，确保设备的正常投入使用。
4.进行改造和升级：根据工艺流程，对电力设备进行改造和升级工作，提高其工作效率和可靠性。
5.进行试运行和调试：在改造完毕后进行试运行和调试工作，确保电力设备的稳定运行和安全性。
6.项目验收和总结：在改造工程全部完成后，进行项目验收，评估改造工程的实施效果和经济效益，总结经验教训并提出改进方案。
四、项目实施的风险与对策1.技术风险：在改造过程中可能会遇到技术难题和困难，需要及时解决。
可以通过引进专业技术人员、加强技术培训等方式来降低技术风险。
35KV变电站增容改造方案一、变电站现状现35KV/10KV变电站主变容量为3150KV A，变压器型号为S7—3150—35/10、35KV侧额定电流IH1=52A、10KV侧额定电流为IH2=173.3A，变压器总重为8320公斤，变电站有备用主变一台，10KV侧共有7路出口，分别供给碎矿、磨浮、磨机、祁美、井下、地表用电，站内有备用10KV开关柜2台，以上10KV开关柜型号均为GG1A型，内有过电流保护，35KV主变保护有差动、过电流、过负荷、温度、重瓦斯等保护。
变压器运行情况：通过35KV变电站运行抄表记录及实际观察情况看，现在变压器运行高峰期在上午9点到下午4点，35KV侧电流达到51A，有时可达到52A 以上，超过变压器额定容量，与变压器额定电流52A相比已经达到满载，甚至有短时间过负荷现象。
在此基础上，矿内根据生产需要将在06年下半年对公峪矿区F118新竖井工程进行建设及07年上半年选厂工艺改造，将再增加1000KW的负荷，变压器将严重超载，所以变电站必须增容改造。
二、增容改造方案根据现在负荷情况及增加的负荷，将3150KV A主变更新为一台4000KV A变压器为宜，根据设备部统计增加容量为1000KW，取平均需用系数为0.75，所以4000KV A 容量可满足用电要求。
选用一台变压器供电方案的有利条件是：如果主变出现故障，可以迅速将备用的3150KV A变压器更换上去，同时需要做的工作是重新整定差动保护，过电流保护，这些保护的整定工作的进行可与更换变压器工作同时进行，变电站可备用一台2—3KW小型发电机作为整定保护电源及电动工具电源之用，更换变压器的时间不会太长，6—8小时也可完成，这样的结果虽然3150KV A满足不了全部生产用电，但是通过合理调荷，进行调荷压峰，一些不重要的设备可停开或错开时间开车3150KV A变压器可短时维持系统生产用电。
如果按此方案10KV高压室可保持原状不动，两台10KV备用开关柜投入，供给新增用电设备即可，在这里需要强调的是我们的有利条件是有现成的备用变压器，另外实施本方案10KV高压室可维持不动，工程量小。

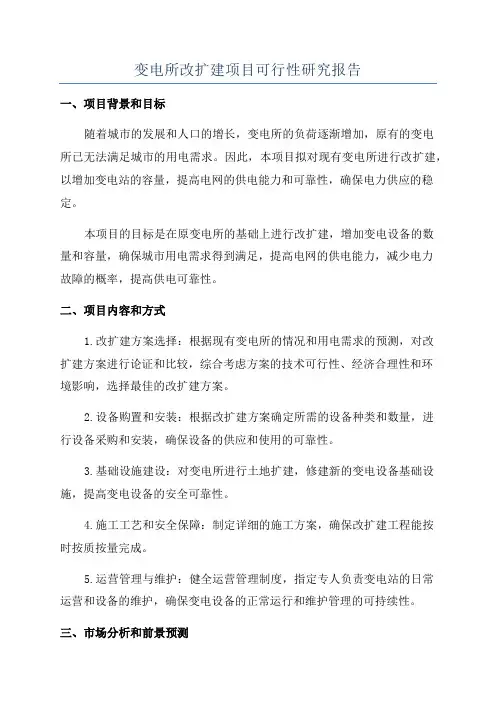

变电所改扩建项目可行性研究报告一、项目背景和目标随着城市的发展和人口的增长，变电所的负荷逐渐增加，原有的变电所已无法满足城市的用电需求。
因此，本项目拟对现有变电所进行改扩建，以增加变电站的容量，提高电网的供电能力和可靠性，确保电力供应的稳定。
本项目的目标是在原变电所的基础上进行改扩建，增加变电设备的数量和容量，确保城市用电需求得到满足，提高电网的供电能力，减少电力故障的概率，提高供电可靠性。
二、项目内容和方式1.改扩建方案选择：根据现有变电所的情况和用电需求的预测，对改扩建方案进行论证和比较，综合考虑方案的技术可行性、经济合理性和环境影响，选择最佳的改扩建方案。
2.设备购置和安装：根据改扩建方案确定所需的设备种类和数量，进行设备采购和安装，确保设备的供应和使用的可靠性。
3.基础设施建设：对变电所进行土地扩建，修建新的变电设备基础设施，提高变电设备的安全可靠性。
4.施工工艺和安全保障：制定详细的施工方案，确保改扩建工程能按时按质按量完成。
5.运营管理与维护：健全运营管理制度，指定专人负责变电站的日常运营和设备的维护，确保变电设备的正常运行和维护管理的可持续性。
三、市场分析和前景预测通过对城市用电需求的调查和分析，预测到未来几年城市电力需求将会呈现增长趋势，原有变电所的供电能力已无法满足需求。
因此，本项目的市场前景非常广阔。
本项目的改扩建能提高变电所的供电能力和可靠性，确保城市电网的稳定运行，对促进城市经济发展具有重要意义。
同时，项目的实施还能刺激相关产业的发展，提高就业机会，带动经济增长。
四、项目投资和收益分析本项目的投资主要包括设备购置、基础设施建设和施工费用等方面，预计总投资为X万元。
通过对项目的可行性进行评估和分析，预计项目的投资回收期为X年，内部收益率为X%，静态投资回收期为X年。
五、项目风险和对策1.技术风险：在改扩建过程中，可能会遇到技术难题和设备故障等问题。
为降低技术风险，需要确保设备的质量和使用的可靠性，加强施工监管和质量控制。
工程编号：工程名称：霸北35kV线路改造工程设计阶段：可研阶段霸北35kV线路改造工程可行性研究报告霸州市电力设计有限责任公司2015年11月批准：审核：校核：编制：目录1、工程概述 0编制依据 0工程概况 (1)主要设计原则 (1)设计范围 (1)2、项目必要性 (2)线路现状 (2)必要性分析 (2)政策适应性分析 (3)线路改造的可行性 (3)3、工程设计方案 (4)、线路路径方案 (4)、工程水文地质概况 (5)、气象条件 (7)、导线和地线 (11)、绝缘配合及绝缘子选择 (15)、金具选择 (19)、防雷与接地设计 (19)、导线对地和交叉跨越距离 (20)、杆塔与基础 (22)、光缆通信 (25)4、环境保护及劳动安全 (25)环境保护 (25)劳动安全 (26)5、两型三新应用情况 (27)走廊规划 (27)路径 (27)气象条件 (27)金具 (28)绝缘配合 (28)6、投资估算 (28) (28) (29)7、项目涉及的拟拆除材料列表 (29)1、工程概述编制依据（1）《廊坊市电网“十三五”规划》（2）《霸州市电网“十三五”规划》（3）《国家电网公司输变电工程通用设计110（66）kV输电线路分册》（2011年版）（4）《国家电网公司十八项重大反事故措施》（5）《电力系统设计技术规程》（DL/T 5429-2009）（6）《35千伏～110千伏高压配电装置设计规范》（GB 50060-2008）（7）《电力工程电缆设计规范》（GB50217-2007）（8）《66kV及以下架空电力线路设计规范》（GB 50061-2010）（9）《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）（10）《交流电气装置的接地》（DL/T 621-1997）（11）《架空送电线路杆塔结构设计技术规定》（DL/T 5154-2012）（12）《架空送电线路基础设计技术规定》（DL/T 5219-2005）（13）《架空送电线路对电信线路危险影响设计规程》（DL 5033-2006）（14）《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GB 50173-92）（15）《国网冀北电力有限公司关于做好2016年度35千伏及以下配电网建设项目可研工作的通知》冀北电发展〔2015〕36号工程概况廊供霸州35kV线路改造工程，本期改造段46#-54#、64#-35kV 变电站构架，均沿原线路通道新建单回线路。
35kV变电站主变增容改造工程可行性研究报告目录1 概述 (1)1.1 设计依据 (1)1.2 设计水平年 (1)1.3 工程概况 (1)1.4主要设计原则 (2)1.5 设计围 (2)1.6主要经济指标 (2)2 电力系统 (2)2.1 电力系统现状 (2)2.2 负荷预测 (2)2.3工程建设的必要性 (3)3 电气一次部分 (4)3.1电气主接线 (4)3.2主要设备选择 (5)3.3电气平面布置及配电装置选择 (6)3.4 绝缘配合 (7)3.5防雷接地 (7)3.6 全站照明 (7)3.7 电缆设施 (7)3.8 施工过渡方案 (8)4 电气二次部分 (8)4.1 概况 (8)4.2 控制保护方式 (8)4.3 测量与计量 (10)4.4 图像监视及火灾报警系统 (10)4.5 全站时间同步系统 (11)4.6 计算机监控系统 (11)4.7 直流系统及所用电系统 (12)4.8 二次设备的接地、防雷、抗干扰 (13)5 土建部分 (13)5.1 变电站概况 (13)5.2 征地要求 (14)5.3 站区布置 (14)5.4 建（构）筑物 (14)5.5 消防系统 (15)5.6 暖通部分 (15)6 附图 (16)1 概述1.1 设计依据1）《电网“十二五”电力发展规划》2）国家电网科【2011】12号《关于印发<协调统一基建类和生产类标准差异条款>的通知》。
3）国家电网生技《关于印发<国家电网公司十八项电网重大反事故措施（试行）>的通知》。
1.2 设计水平年根据电网规划及负荷增长情况，本项目规划设计水平年取2014年，远景水平年取2020年。
1.3 工程概况35kV常庄变电站位于常庄供电区域，建于1999年，为户外简易站，10kV供电设施位于室外，变电站围墙呈矩形布置，南北长50米，东西向78.5米，原变电站东西向占用33m，西侧有45.5m宽空地，架构、设备支架杆均为混凝土杆，设备基础为混凝土独立基础。
设备区地面为水泥硬化地面。
本站为二台主变压器，容量为10+5MVA；电压等级35/10kV。
35kV主接线：采用单母线接线，进线2回。
10kV采用单母线分段接线，6回出线。
该站为农网简易站，10kV供电设施为户外常规布置，现设备经过多年的运行，设备锈蚀、卡塞现象严重，供电安全性和可靠性均得不到保障。
该站综自保护生产厂家为科林，2005年投运，已经运行了8年.本期主要建设规模如下：35kV部分：将2#主变由5MVA增容为10MVA，更换35kV断路器3台，新增35kV 断路器1台，电压互感器及熔断器3台，更换35kV母线，更换35KV隔离开关4组,将35KV站变由线路侧挪至35KV母线，并添加一组隔离开关。
10kV部分：新建10kV配电室一个， 10kV进出线全部由架空改为电缆进出线。
新建10kV框架电容器2套。
电气二次部分：新建主控室一个，更换综自保护一套。
1.4主要设计原则1) 按国家电网公司输变电工程通用设备及标准物料设计。
1.5 设计围35kV常庄变电站2#主变增容及站改造。
1.6主要经济指标2 电力系统2.1 电力系统现状2.1.1 某县地区电力系统现状截止2012年底，某县供电有限责任公司供电面积790平方公里，供电人口37.99万人，售电量4.8175亿kWh，供电可靠率达到99.81%，110kV及以下线损率6.73%，10kV及以下线损率为6.51%，综合电压合格率99.39%，一户一表率100%，2012年全县电网最大负荷116.5MW。
截止2012年底，某县有220kV站1座，位于县域中部偏西位置，县城城区以东的D类地区，由原于庄-交河220kV线路破口接入系统。
该站现有主变1台，主变容量180MVA，由其供电的110kV站共3座，全部位于某县境且均为公用变电站，变压器5台，主变容量为184.5MVA。
3座站中官屯110kV站位于C类地区，主要为县城城区供电，乌马营110kV站和潞灌110kV站位于D类地区，为乌马营工业区和D类地区的各乡镇和农村供电。
110kV线路5条，总长度72.28km，全部为架空线路。
某县境有35kV变电站10座，主变20台，总容量为156.15MVA；35kV线路15条，线路总长度为116.61km，全部为架空线路。
某县电网2012年底接线图见图2.1-1。
. . ... .. .. 图2.1-1：2012年底某县电网地理接线图2.1.2某县电网概况截至2012年底，某县境共有110kV变电站3座，全部为公用变电站，变压器5台，主变容量为184.5MVA。
3座站中官屯110kV站位于C类地区，主要为县城城区供电，乌马营110kV站和潞灌110kV站位于D类地区，为乌马营工业区和D类地区的各乡镇和农村供电。
官屯站2012年最大负荷48.5MW，负载率59%。
乌马营站主变容量2X31.5MVA, 2012年最大负荷52MW，负载率82%。
潞灌站2012年最大负荷16MW，负载率40%。
2012年某县最大负荷为116.5MW，全年供电量为4.82亿kWh。
某县电网2012年接线图见图2.1-2。
图2.1-2 某县电网2012年接线图2.1.3某县常庄供电区域电网概况常庄供电区域主要包括冯家口镇南部，目前该区域由常庄35kV变电站供电，常庄35KV站主变容量10+5MVA，2012年最大负荷10.5MW，其上级主供电源为官屯110KV站。
2.2 负荷预测2.2.1某县负荷预侧2.2.1.1某县历史负荷概况“十五“期间，某县最大负荷由2000年的42MW增长到2005年的56MW，“十一五”期间，最大负荷由2005年的56MW增长到2010年的93MW，“十五”期间年均增长率达到8.5%，“十一五”期间年均增长率达到12%。
某县用电最大负荷2012年达到116.5MW，历史负荷、电量数据见表2.2.1。
表2.2.1：某县历史负荷报表2.2.1.2某县负荷预测随着某县五金产业聚集区、乌马营工业园的不断发展建设，某县十二五期间负荷仍会持续增长，预计年均递增8%，2015年达到152.8MW。
某县负荷预测见表2.2-2表2.2-2 “十二五”期间某县负荷预测2.2.2某县常庄站负荷预测某县常庄35kV变电站站址位于冯家口镇南，主供冯家口镇南部地区。
冯家口镇位于某北部，为工业强镇。
通过对冯家口镇大用户现状及用户报装情况统计分析，2012年常庄站负荷10.5MW。
冯家口地处104国道，交通便利，今后该镇发展有一定潜力。
预计到饱和年大用户平均自然增长率为5%。
2013年常庄供电区报装企业及用电负荷见表2.2-4。
表2.2-4 常庄供电区报装企业及用电负荷表常庄35KV变电站负荷预测见表2.2-5.表2.2-5 常庄35KV变电站负荷预测单位:MW2.3工程建设的必要性2.3.1工程增容必要性35kV常庄站有主变2台，容量10+5MVA,2012年最大负荷10.5MW，且该供电区域负荷增长较快，根据某县电网“十二五”规划，预测今后该供电区域负荷将以年均5%的速度递增，现有的主变容量已经不能满足负荷发展的需求，所以需要对该站进行增容，计划将2#主变由5MVA增容至10MVA。
2.3.3工程改造必要性1、该站为农网简易站，10kV供电设施为户外常规布置，现设备经过多年的运行，设备锈蚀、卡塞现象严重，供电安全性和可靠性均得不到保障。
2、该站综自保护生产厂家为科林，2005年投运，已经运行了8年，且无备品备件，售后将得不到保证。
3、35kV常3912线路出口CT变比为400/5 线路线径LGJ-95芯铝绞线，上级主变能满足负荷要求。
以下为本站主要设备情况：35kV真空断路器为1999年4月出厂，厂家为威远高压开关制造有限公司，电流互感器为置，最大变比为150/5，1999年6月投运，已运行14年，1#主变今年3月份已更换容量为10000kva，35kV侧满负荷电流将达到165A，会造成一次变比超负荷；10kV真空断路器为1999年3月出厂，厂家为许继开关厂，1999年6月投运，额定电流630A，运行14年,35kV、10kV隔离开关运行都达14年。
以上数据可以看出无论从使用年限还是从设备安全可靠运行方面都急需改造。
废旧物资除综自保护单元做备件外，其余设备无利用价值。
1) 35kV311、312开关:型号ZW7-40.5 额定电流:1600A2) 35kV392开关:型号ZW8-40.5 额定电流:1600A3) 35kV311、312、310-8、3B-1隔离开关:型号GW5-35 额定电流:630A4) 10kV 隔离开关:型号HGW1-10 额定电流:630A5）母线 LGJ-95芯铝绞线3 电气一次部分3.1电气主接线（1）本站为二台主变压器，容量为10+5MVA；电压等级35/10kV。
（2） 35kV主接线：采用单母线接线，进线2回。
（3） 10kV主接线：原采用单母线接线，6回出线，本期改为单母线分段接线，本期8回出线。
3.2主要设备选择3.2.1根据短路电流计算结果，本站短路电流水平如下：⑴ 35kV电压等级：25kA；⑵ 10kV电压等级：25kA3.2.2主要设备选择本站处于e级污秽区，本站终期所有设备均根据系统需求，并按照国家通用设备进行选择。
⑶35kV部分①主变压器型号：SSZ11-10000/350容量比：10000/10000电压比：35±3*2.5%/10.5 KV接线组别：YN,d11阻抗：高-低7.5%②35kV断路器型号：ZW-35AG-40.5/2500A额定电压：40.5KV 额定电流：2500A额定开断电流：31.5KA额定关合电流（峰值）：80KA机构：CT10-A 弹簧机构电动机电压：220V 操作电压：220V③电压互感器型号：JDZXW-35A电压比：35/√3/0.1/√3/0.1/√3/0.1/3KV准确级数：0.2/0.5/3P二次负载：50/50/100VA④隔离开关型号：GW4-40.5/2500A额定电压：40.5KV 额定电流：2500A额定开断电流：31.5KA额定关合电流（峰值）：80KA⑶10kV部分①本站10kV配电装置采用铠装移开式金属封闭开关柜布置，双列布置，断路器采用真空断路器，断路器机构采用弹簧机构。
（该设备县局已自筹）10KV配电装置设备选择表②10kV无功补偿部分采用框架式并联电容器组2套，每套电容器容量2Mvar。
电容器液体介质采用苄基甲苯，固体介质推荐采用全膜产品，单台电容器采用熔丝保护，成套装置采用开口三角保护。
串联电抗器采用干式空心结构，电抗百分率5%。
10kV框架式并联电容器组：TBB10-2004/334M-AKW 2套3.3电气平面布置及配电装置选择3.3.1本站原进站道路由站址南侧进入，主变压器户外布置，35kV设备布置在南部， 10kV户外设备布置在北部，主变压器位于中间部位，警卫室和一些必要的生活生产房间布置在综合楼东南部。
