浅析国内首台超临界再热型抽汽背压机试运问题发布时间：2022-08-10T00:35:27.122Z 来源：《科学与技术》2022年第30卷第6期作者：郭兴深[导读] 本文结合该机组启动试运情况，分析了试运过程中的一些问题，也就此问题的解决提出了一些看法，郭兴深中国能源建设集团天津电力建设有限公司摘要：本文结合该机组启动试运情况，分析了试运过程中的一些问题，也就此问题的解决提出了一些看法，希望能为后期背压机组的安装提供借鉴。
关键词：工业供汽、轴瓦振动、EH油管件1.引言国内某工业园区一在建项目汽轮机为东方电气股份有限公司生产的超临界、一次再热、单轴、双缸、两级调节抽汽、下排汽、背压式汽轮机，此机型为国内首台大型超临界再热型抽汽背压机组。
由于没有相关安装试运经验可以借鉴，故安装和试运过程中出现了许多问题，在施工单位、调试单位和建设单位的共同努力下，对出现的不常规、不合理的问题进行了分析和处理，使机组运行满足相关规程和要求。
2.试运中的问题及分析2.1.中继水泵两端垂直振动大中继水泵布置在汽机房0米，其水源是低压除氧器布置在汽机房12.3米，进口管道规格为φ630×7mm，泵进口法兰规格为φ377×10mm，中间通过异径管布置。
中继水泵运行频率25Hz时垂直和水平振动优良，随着运行频率的升高，垂直振动变化较大，当运行频率45Hz的时候，垂直振动0.12mm，超过水泵运行振动值极限。
水泵的振动可能是由管道变径后无过渡段，使水的冲击力较大造成。
后经设计院重复核算管道受力，理论上管道布置满足水泵厂家向设计院提资的要求。
最后对中继水泵进行更换，更换新泵后，运行正常。
故而之前水泵振动是泵体本身安装质量造成。
2.2.高压除氧器冷态阶段升温升压过程中出现振动和异响高压除氧器在注水之后，缓慢开启辅汽至高压除氧器蒸汽管道，除氧器出现异常晃动和异常声响。
通过几次联合检查未发现问题，管道支架安装正确，支吊架受力符合设计要求，管道和设无明显位移现象。
国家能源局、财政部关于印发燃煤电厂综合升级改造机组性能测试有关规定的通知文章属性•【制定机关】财政部,国家能源局•【公布日期】2012.08.31•【文号】国能电力[2012]280号•【施行日期】2012.08.31•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】能源及能源工业综合规定正文国家能源局、财政部关于印发燃煤电厂综合升级改造机组性能测试有关规定的通知（国能电力[2012]280号）各省、自治区、直辖市、新疆生产建设兵团发展改革委（能源局）、财政厅，国家电网公司、南方电网公司、华能、大唐、华电、国电、中电投集团公司：按照国家发展改革委、国家能源局、财政部《关于开展燃煤电厂综合升级改造工作的通知》（发改厅[2012]1662号）要求，为进一步规范机组性能测试，确保测试结果真实可信，特制定《燃煤电厂综合升级改造机组性能测试管理细则》、《燃煤电厂综合升级改造机组性能测试技术要求》、《燃煤电厂综合升级改造实施前机组性能测试报告（提纲）》和《燃煤电厂综合升级改造实施后机组性能测试暨实施效果报告（提纲）》，并公布20家燃煤电厂综合升级改造机组性能测试机构名单。
现印发你们，请遵照执行。
联系人：国家能源局电力司王志群 68555063/68555073（传真）**************财政部经建司谢秉鑫 68552977/68552870（传真）*******************通讯地址：北京市西城区月坛南街三里河南4巷1号楼420房间国家能源局电力司火电处100045附件： 1、燃煤电厂综合升级改造机组性能测试管理细则2、燃煤电厂综合升级改造机组性能测试技术要求3、燃煤电厂综合升级改造实施前机组性能测试报告（提纲）4、燃煤电厂综合升级改造实施后机组性能测试暨实施效果报告（提纲）5、燃煤电厂综合升级改造机组性能测试机构名单国家能源局财政部2012年8月31日附件1：燃煤电厂综合升级改造机组性能测试管理细则为规范燃煤电厂开展综合升级改造的机组性能测试和效果审核管理工作，制定本细则。
简述热电联产机组对外供热系统抽汽方式1 对外供热系统抽汽方式本工程对外工业供汽参数为1.5MPa、350℃，每台机组工业供汽量为156t/h （额定）、312t/h（最大）。
根据660MW二次再热机组热平衡图，汽轮机二次再热冷段和汽轮机四级抽汽作为对外工业供汽的汽源较合适。
引风机拟采用背压式汽轮机驱动，其背压排汽可作为对外工业供汽的汽源。
经咨询引风机小机厂，二次再热热段的温度过高，用于引风机小机进汽不经济；二次再热冷段压力和温度能满足引风机小机进汽要求，故本工程选择二次再热冷段的蒸汽作为引风机背压式汽轮机的汽源。
额定抽汽工况引风机小汽机单台用汽量约为65t/h，每台机组引风机用汽量共130t/h。
本工程对外供热系统抽汽方式有如下方案：方案一：对外工业供汽的汽源为二次再热冷段，引风机采用电机驱动。
汽轮机二次再热冷段参数为3.32MPa、442℃，减温减压至1.5MPa、350℃对外供工业用汽。
额定抽汽工况下，二次再热冷段抽汽为148t/h，另加8t/h减温水，单台机组对外供工业蒸汽量共计156t/h。
方案二：对外工业供汽的汽源为四级抽汽，引风机采用电机驱动。
汽轮机四级抽汽参数为1.5MPa、500℃，减温至350℃后对外供工业用汽。
额定抽汽工况下，四抽抽汽141t/h，另加15t/h减温水，单台机组对外供工业汽量共计156t/h。
方案三：引风机汽驱，汽源为二次再热冷段，参数约为3.319MPa、442℃。
采用背压式引风机汽轮机，排汽参数为1.5MPa、350℃，排汽至工业用汽系统。
额定抽汽工况下，引风机汽轮机背压排汽130t/h，另外需从二次再热冷段抽汽24t/h减温减压至1.5MPa、350℃对外供工业用汽，减温水量为2t/h，单台机组对外供工业蒸汽量共计156t/h。
2 经济效益比较2.1 初投资比较相对于电机驱动的引风机系统，汽机驱动引风机系统复杂、设备较多，需增加相应的汽水管道，由于与主汽轮机的热力系统关系较紧密，对控制系统要求也较高。

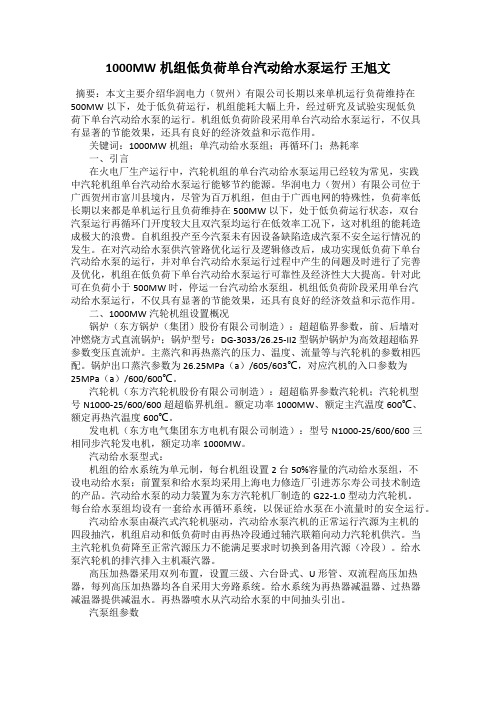

1000MW机组低负荷单台汽动给水泵运行王旭文摘要：本文主要介绍华润电力（贺州）有限公司长期以来单机运行负荷维持在500MW以下，处于低负荷运行，机组能耗大幅上升，经过研究及试验实现低负荷下单台汽动给水泵的运行。
