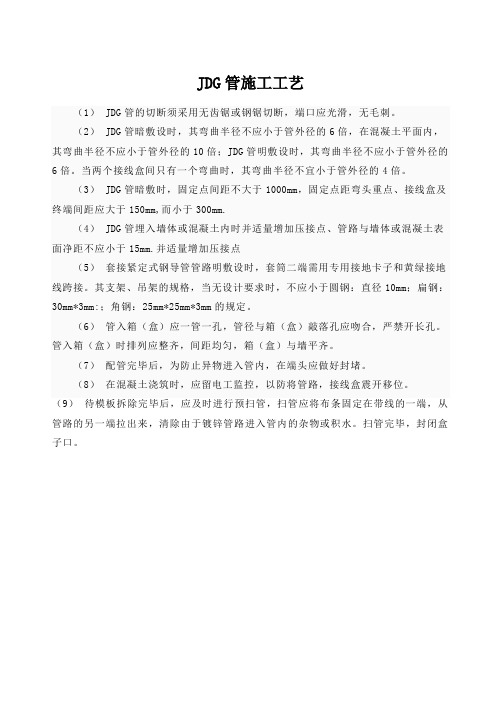

JDG管施工工艺

JDG管施工工艺
（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。

当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.
（4） JDG管埋入墙体或混凝土内时并适量增加压接点、管路与墙体或混凝土表面净距不应小于15mm.并适量增加压接点
（5）套接紧定式钢导管管路明敷设时，套筒二端需用专用接地卡子和黄绿接地线跨接。

其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径10mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。

（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。

管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。

（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。

扫管完毕，封闭盒子口。

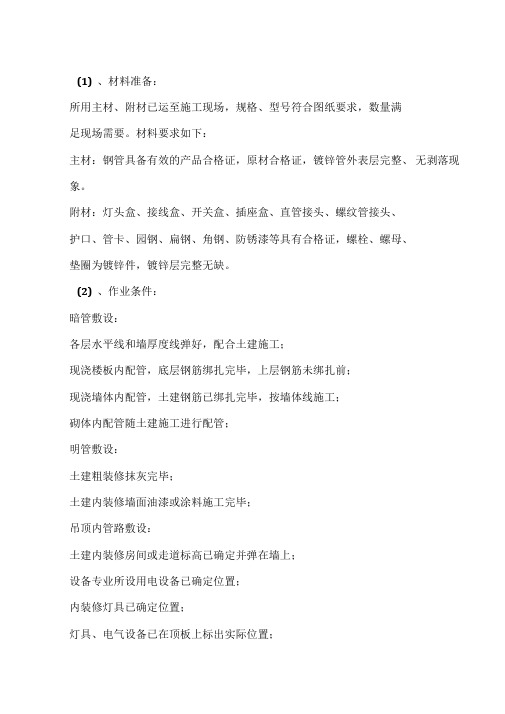

(1)、材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

(2)、作业条件：暗管敷设：各层水平线和墙厚度线弹好，配合土建施工；现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；砌体内配管随土建施工进行配管；明管敷设：土建粗装修抹灰完毕；土建内装修墙面油漆或涂料施工完毕；吊顶内管路敷设：土建内装修房间或走道标高已确定并弹在墙上；设备专业所设用电设备已确定位置；内装修灯具已确定位置；灯具、电气设备已在顶板上标出实际位置；主要机具专用弯管器、专用螺丝刀、钢锯、钢鲤、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉钏枪及电工常用工具。

（3）、操作工艺①、工艺流程暗管敷设：管路预制加工T测定盒箱位置T稳注箱盒T管路连接T地线连接明管敷设：吊顶内管路敷设：预制加工支架、吊架 7测定盒箱位置T支架、吊架安装固定 T管路连接 T地线连接@、暗管敷设基本要求：暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm消防管路不小于30mm敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。

落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50 mm-80mm管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。

（3、预制加工：管路预制加工：①25及以下的管弯采用冷煨法，用手动煨弯器加工；①32~0）40的管弯采用成品件。

管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。

盒、箱米用成品件(4、测定盒箱位置：根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。

薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

4操作工艺4.1工艺流程4.1.1暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接4.1.2明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接4.2暗管敷设4.2.1基本要求：4.2.1.1暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。

套接紧定式钢导管,俗称紧定管（JDG）,该管由优质Q235冷轧钢带,经高频焊管机组自动焊缝,内外壁镀锌而形成.规格有Φ16.Φ20.Φ25.Φ32.Φ40,每根长度为4M.预埋适用壁厚为1.6MM,该线管地管内有效截面积基本等同于相应地小一个规格等级地焊接钢管地管内截面积,因而在预埋施工中,耗用量最大地SC15.SC20均分别被JDGΦ20.Φ25所替代.该线管适用于电压等级在1KV及其以下地无特殊规定地场所,其施工验收参照中国工程建设标准化协会标准地编号为CECS 120：2000〈〈套接紧定式钢导管电线管路施工及验收规程〉〉施工及验收.因该材料施工简便,加快了施工速度,有效地缩短了施工工期,接地性能满足符国家标准要求,壁厚比普通焊管小,综合略低于于普通焊管,而被推广应用.北京工程处在新街口公务员公寓项目部就采用了该种新型材料,取得了一定地成效.一、材料要求：1.线管：（1）线管地规格.型号符合设计要求,管材表面有明显.不脱落地产品标识,产品进场时附有该批材料地出厂合格证和检测报告.（2）管材.连接套管.及其金属附件,内外壁镀层应均匀,完好.内.外壁表面光洁,无剥落.锈蚀毛刺.飞边.砂眼.气泡.裂纹.变形等缺陷.（3）具体相应规格及偏差见下表JDG镀锌钢导管管材规格表（MM）规格Φ16 Φ20 Φ25 Φ32 Φ40外径 D 16 20 25 32 40外径允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.15 ±0.15 ±0.15 ±0.15 ±0.15长度 L 4000 4000 4000 4000 4000长度允许偏差±5.00 ±5.00 ±5.00 ±5.00 ±5.00二、2.线管附件（1）JDG管直管接头（连接套管）：中心凹型槽地弧度均匀,位置正确,凹槽深度与钢导管管壁厚度一致,具体相应规格及偏差见下表.JDG直管接头地规格（MM）规格Φ16 Φ20 Φ25 Φ32Φ40内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0外径 D 19.2 23.2 28.2 35.2 43.2壁厚 S 1.6 1.6 1.6 1.6 1.6总长 L 55 55 55 75 90凹槽内径 P 12.8 16.8 21.8 28.8 36.8凹槽内径允许偏差﹢0.40 ﹢0.40 ﹢0.40 ﹢0.80 ﹢0.800 0 0 0 0螺纹孔直径 M 5 5 5 5 5螺纹孔长度3 3 3 3 3两个螺纹孔中心距41 41 41 61 76两个螺纹孔中心距允许偏差0 0 0 0 0-0.3 -0.3 -0.3 -0.3 -0.3（2）紧定螺钉符合产品设计要求,螺纹整洁.光滑.配合良好,顶针坚固,旋紧紧定脱落地“脖颈”尺寸准确.具体相应规格及偏差见下表.JDG紧定螺钉规格表 (MM)三、规格Φ16 Φ20 Φ25 Φ32 Φ40名称长度Ⅰ型13.5 13.5 13.5 13.5 13.5Ⅱ型13 13 13 13 13直径M 5 5 5 5 5螺颈直径2 2 2 2 2脖纹长度Ⅰ型4 4 4 4 4Ⅱ型 5 5 5 5 5尖状长度1.5 1.5 1.5 1.5 1.5六角螺帽宽度（Ⅰ型）8 8 8 8 8六角螺帽厚度5 5 5 5 5四、（3）螺纹接头.爪型螺母相应规格及偏差见下表.JDG螺纹接头.爪型螺母规格表规格Φ16 Φ20 Φ25 Φ32 Φ40名称内径 d 16 20 25 32 40内径允许偏差﹢0.3 ﹢0.3 ﹢0.3 ﹢0.3 ﹢0.30 0 0 0 0壁厚 S 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.10 ±0.10 ±0.10 ±0.10 ±0.10外径 D 19.2 23.2 28.2 35.2 43.2总长 L 40 40 40 50 60缩口处螺纹长度 L 10 10 10 10 10缩口处螺纹直径 M 16 20 25 32 40爪型螺母和六角螺母厚度（标准件）3 3 3 4 4爪型螺母爪子高度 1 1 1 1 1螺纹孔中心至大直径端面地距离7 7 7 7 7螺纹孔直径 M 5 5 5 5 53.铁制灯头.开关.插座线盒：采用86H50.60.70.80镀锌铁盒,灯位盒采用八角盒,底板可拆卸.接线盒地壁厚≥1.0MM,镀锌层无剥落,无变形开焊,敲落孔完整,无缺面板安装孔（耳子）,且与盒焊接齐全,耳子孔径与M4地机螺丝一定要配套,耳子地厚度不小于1.5MM,且线盒地高与宽,安装孔距离,应与所用线盒面板配套,线盒有产品合格证及检测报告.（注：在厂家定制线盒时,要保证线盒敲落孔径与JDG螺纹接头相配套.）五、二. 机具要求：JDG管专用煨弯器.细齿钢锯.半圆锉.铅笔.卷尺.线坠.油刷.钳子.十字及一字改锥等.三. 作业条件：1平板：底板地底层钢筋已绑扎完毕,上层钢筋未绑扎前,根据施工图配合土建施工.2 随大模板现浇混凝土墙配管:土建墙身线已经弹好,钢筋网片纵向筋（竖向钢筋）已绑扎完毕,按墙体结构线及墙体水平标高线配管.四. 操作工艺：（一）工艺流程管路暗敷设----- 测定箱盒位置---- 稳注箱盒---- 管路连接---- 管路敷设固定---- 护模（二）管路暗敷设暗配电管管路宜沿最近管路敷设并应减小弯曲,在以下情况之一时,中间应设过线盒便于穿线：①管路长度超过30米时；②有一个弯曲时,管路长度超过20米；③有两个弯曲时,管路长度超过15米；④有三个弯曲时,管路长度超过8米.所有地过线盒应放置在便于安装操作.维修.及不太影响美观地部位.成排过线盒应保持一线,每预留一个过线盒（特别为顶板下地过线盒）地坐标位置必须在图纸上标注出,便于日后清查穿线施工.埋入混凝土内地线管平面敷设时,弯曲半径不应小于管外径地10倍,且不应有折皱.凹陷.裂纹.死弯等缺陷；切断处应用圆锉铣刮光滑.平整.无毛刺.在混凝土内地管路,不应有三根及以上地管交叉于同一点.与混凝土墙表面或平板表面要保持净距不小于15MM.疏散照明用地线路管,在埋入墙体或平板时,砼保护层不小于30MM.（三）测定箱.盒地位置根据施工图,结合实际情况,墙体以土建地结构1米线及墙身线为基准,挂线找平,线坠找正,确定盒.箱地实际尺寸位置.在施工过程中,灯位盒要在房间内布置位置合理,标注出盒.箱地实际尺寸,所有灯位盒施工中,要用红色防腐漆（或白漆）将灯位盒位置在模板上标出（不允许用粉笔标注）,以便顶板脱模后线盒地查找.一般房间在墙体中地开关边缘距门框边缘地距离0.15—0.2MM,开关距地高度为1.3M;拉线开关距地2—3M,层高小于3M时,拉线开关距顶板不小于100MM.潮湿场所地开关高度距地不小于1.5M. （四）稳注箱.盒平板：根据油漆标注,在灯位盒用2.5寸地铁钉将其稳注在相应地灯位坐标位置上,一个灯位盒用4根铁钉固定线盒坐标,用火烧丝将其线盒绑扎在铁钉间,使其牢固不移位,并且贴模.墙体：现浇混凝土墙,固定线盒.箱采用支架固定,线盒上.下方点焊不小于ф8地钢筋将线盒上下边定位在插座相应地坐标位置上,开关.插座距地标高按图纸标高提高15MM,以确保由于施工误差造成地负向偏差,线盒口出土建墙体外表面3-5mm（出钢筋外皮为20MM）,以确保土建大模板夹模后,线盒紧贴模板.（五）管路连接.固定：直管敷设时,两管口分别插入直管接头地中心,紧贴凹槽处两端,用紧定螺钉定位后,进行旋紧,至螺帽脱落；JDG管连接处,管插入连接套管前,插入部分地管端应保持清洁,连接后地缝隙应有封堵措施（外缠两层黑胶带或用防腐漆掺425#水泥作封堵塞等）.JDG管与线盒连接处,线管应垂直进盒,一管一孔,管径与线盒地敲落孔相吻合,管与线盒（箱）连接时,应采用爪型螺纹帽和螺纹管接头锁紧.两根及其以上管路与线盒（箱）连接时,排列应整齐,垂直进箱.盒,间距均匀,在进箱管固定前,用专制模具在预留洞地木模上将线管地位置.间距标注上,确保管间距均匀,等分,以便日后安装正式箱.然后将预留洞地木模安装就位,并用大于ф10地钢筋将其上下.左右固定.在箱.线盒固定时,要特别注意预留洞地规格大小,坐标位置.及标高等.每根线管敷设到位后,预甩在剪力墙上地插座管及配电箱地电源管,随时将管口用与管径配套地塑料堵头封堵；对于后砌墙内地线管,要将线管预留到位,管距地面地高度尽量控制在15CM左右（结构地面）,并将管口拧扁以防异物掉进.敷设于混凝土墙及楼板地管路,应紧贴钢筋内侧与钢筋绑扎牢固,直线敷设时,固定点间距不大于1000MM；在拐弯处,距弯曲中心点250MM以内,套管两端及附件地接头等处,必须有固定点,所有管路必须与钢筋绑扎牢固.六、（六）护模：因管路采用JDG管,所以在现场施工中要将护模工作作为施工程序地一项重要内容,在施工中,设专人护模,护模人员要事先对图纸熟悉,要有责任心,并签字负其责,并且要有详细地记录（包括护模情况.出现地问题.处理结果等）.五. 施工中地注意事项：1在预埋期间,一个重点工作是防止管路赌塞.在施工过程中,要密切与土建配合到位,在每条管路施工完毕,要随时用堵头封赌,不得有遗漏现象,所有管路间连接处缝隙要有封堵措施.在线管处于临空状态时,将套管两端地线管,用Φ6地钢筋进行相互间连接地绑扎加固.2在施工中,要熟悉土建地平面布置,管路坐标位置要到位,特别是后砌墙部位,在平板放完线后,要专人复核,预防万一.3管路地切口要垂直,刮铣光滑,无毛刺,管进箱.线盒要垂直,间距均匀,所有管路严禁与结构钢筋进行焊接固定.4 灯位盒采用86型八角盒,开关.插座采用86型方盒,在施工过程中,不允许用方盒来代替八角盒.5 紧定管与暖气管热水管平行敷设时最小距离：在管道上时为300MM,在管道下时为200MM,交叉时最小距离为100MM.与通风管.给排水管平行时最小距离为100MM,交叉时最小距离为50MM；对蒸汽管平行敷设,在管道上时地最小间距为1000MM,在管道下时,间距为500MM,当管外包隔热层后,距离可减至200MM,交叉时地最小间距可为300MM.6 开关接线盒距门框边为15--20cm,高度:一般房间距地 1.3M,潮湿场所距地不小于1.5M.当位于结构暗柱时,可视具体情况作适当调整.如在墙垛,当宽度小于300MM时,可居中放置.在第一个标准层施工时,要特别注意土建大模板穿墙螺杆对线盒及线管地影响,灵活避让.7.开关.插座高度允许偏差：在同一室内,同一高度地高度允许偏差在5MM以内,在同一墙上地高度允许偏差为2MM,并列高度允许偏差为0.5MM,线合方正,贴模,固定牢靠,线盒地封箱带要封扎到位.8.在管路或系统较多施工时间,可用色标作标记,以免混淆.9.因JDG线管连接是靠连接套管及紧定螺定,将其连成电气通路,在所有管路敷设完毕后,要对每个套管及螺纹接头地紧定螺钉进行检查,是否有遗漏,未拧紧等现象.10.在工期紧迫工程中,平板施工前,可事先对线管进行直角弯地煨制,在煨制时,要边煨边向后移动,使之弯曲半径及弯扁度符合要求.在墙板插座安装一端地线管,要保证管口距弯曲处地外皮,保持51CM及其以上（以平板结构厚度12CM,地面垫层厚度8CM,插座本身地30CM高度及普遍提高15MM）.这样在墙板施工时,基本可直接进线盒,无需再用套管接长,以节约套管,降低了造价,提高了施工效率.11.在线盒木屑包裹时,要注意木屑要压实,盒口地硬纸板大小要与线盒一致,以防偏大脱模后,造成盒口不方正地缺陷.12.对进配电箱.接线盒地众多管路,可根据图纸配电箱地规格,定制固定地模具,所有地木箱即可根据该模具孔洞地排列情况,进行批量地事前制作,而来降低施工一线地作业时间.13.疏散照明用地线管,砼保护层不小于30MM.六.劳动力组织JDG管与普通焊接钢管相比,减少了管内防腐,跨接地焊接和套管焊接（或管箍丝接）等操作过程,由于管壁较小,工人地劳动强度较低,对劳动力地要求就较低,尤其是对焊工地要求,无论是人数还是素质地要求,都比用普通焊管降低许多,比较有利于劳动力地组织.一般配合1000平米地结构预埋,用JDG管需电工4名,焊工1名,辅助工3名即可. .安全文明1. 电工和焊工等专业工种,要进行严格地岗前培训,持全国通用地带IC卡地特殊工种操作证上岗.2. 严格做好三级安全教育和班前安全交底工作,让广大职工明白所从事工作地危险所在,如何做到安全作业.八.经济和社会效益1. 由于JDG管地壁厚较小,因而管材地总价与普通焊管相当.2. 采用JDG管,由于减少了管内防腐.跨接地焊接以及套管连接,与普通焊管相比,可以节省人工30%.3. 由于现场作业地程序减少,因此可以大幅度地缩短预埋阶段土建平板二层钢筋与一层钢筋邦扎阶段地技术间（由原来地3-4小时缩短为1-2小时）,从而提高施工速度,有效地缩短总地施工工期,创造良好地社会效益.对工期紧张地工程尤其适用.。

技术交底二、施工工艺1、线盒、线管敷设：（1）在墙体钢筋绑扎完成之后，立面墙合模之前，根据图纸设计要求将线盒固定到立面墙相应位置，线管按要求敷设到楼板内合适高度，以便于后续接管，墙板内线盒固时应伸出钢筋绑扎完成面0~1cm，以保证墙体合模后线盒口与模板紧密贴合，以便于拆除模板后线盒的寻找；在楼板底面模板铺设完成之后，楼板底筋铺设之前，根据设计图尺寸将线盒具体位置、线盒所属系统以及回路方向标记于楼板底面模板之上，待楼板底筋铺设完成之后，按照标记将线盒固定到楼板上相应位置，如遇线盒标记位置与底筋冲突，将线盒所在回路整体作微调，保证回路敷设的整齐美观。

楼板内线盒固定时应用铁钉将其紧贴模板钉牢（采用带钉脚后盖型）。

截取合适长度的铅丝，铅丝两端各捆绑一只铁钉，将铅丝中部压在线盒盖上，然后将铅丝两端的铁钉钉入楼板底面模板内，使铅丝达到绷紧状态，这样固定好线盒后盖后能有效防止混凝土浇筑捣振时线盒后盖脱落渗入砂浆，堵塞线盒及线管；墙板内线盒“井”字型固定示例楼板内线盒固定示例（2）线管敷设时应按照图纸设计及现场情况沿最近线路敷设，超过下列长度须在中间加过线盒：A、管路长度超过30米，无弯曲；B、管路长度超过20米，有一个弯；C、管路长度超过15米，有两个弯；D、管路长度超过8米，有三个弯。

（3）JDG管管路经过建筑物的沉降缝、伸缩缝及后浇带处应装设补偿装置，可将经过这些区域的所有管路煨制一个U形弯，以防止结构不均匀沉降拉（压）弯、拉（压）扁甚至拉断JDG管路。

U形弯角度不宜过小，保证在145度角以上，以便于后期穿线；后浇带伸缩弯示例（4）JDG管管路弯曲敷设时，弯曲管材弧度应均匀，不应有折皱、凹陷裂纹、死弯等缺陷。

切端口应平整、光滑，管材弯扁程度不应大于管外径的10%；此种情况严禁出现（5）管路连接处需加强固定，在连接套管两侧20cm左右处用铅丝将镀锌管牢固固定在结构钢筋上，必要时在连接套管处用钢筋对管路进行加固，防止打灰过程中管路的松动；管路连接处绑扎示例（6）敷设在钢筋混凝土墙及楼板内的管路沿直线敷设时，固定点间距不大于1000mm。

JDG钢管在顶板中预埋施工技术交底一.施工准备:1、工具齐全；2、已接受技术交底；二、工艺流程：材料进场检验——弹线定位——线盒固定——管路敷设——成品保护三、工艺做法：1材料进场检验：安装前核对型号、规格符合设计要求。

管材表面有明显的产品标志，管材内、外壁镀层良好、均匀无表皮剥落、锈蚀等现象。

2 .弹线定位：根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。

成排、成列的箱、盒位置，应挂通线或十字线。

3 .管路敷设:(1)管与管连接采用直管接头，其长度为管外径的2.5-3.0倍，安装时把钢管插入直管接头凹槽处，使钢管与直管接头插紧定位，然后采用专用紧定扳手拧紧紧定螺钉，直至拧断螺钉〃脖颈〃。

(2)管路转弯应用弯管弯头，采用弯管器煨弯。

(3)当管径大于20mm时，连接套管每端的螺钉不应少于2个。

(4)管与箱、盒采用专用锁母连接，要求一管一孔。

(5)管路宜沿最近的线路敷设，并减少弯曲，固定点的距不应大于IOOOmm o四、质量标准：UDG管的管材及连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。

2JDG管壁厚应符合设计和规范要求，壁厚均匀，不小于15mm03JDG管断口处应平整、光滑、无毛刺、变形，管内屑清除干净。

4 ,套接紧定式钢导管电线管路连接用的紧定部件应配套，且应采用专用工具操作。

严禁熔焊连接。

5 .箱、盒固定平整、牢固、坐标正确。

6,电线管路与接地线应采用接地线卡衔接，制止熔焊衔接。

注：在安装完毕后，紧定螺钉头必须作紧断处理。

五.参考图片六、文明施工：1 .施工完毕后，及时将施工产生的废料垃圾清理干净；2 .注意本专业和其他专业施工后的成品、半成品保护；七.安全事项：1 .入场应进行入场安全教育，合格后方可进场施工；2 .进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；3 .爬高时，要检查梯子、架子及防护设施，如有损坏变形要及时处理，以免存在隐患；4 .随身携带的工具应放在稳妥地方防止坠落伤人；5 .在地下室施工作业，要注意临边作业；6 .如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；7 .施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。

J D G管施工方法和技术标准Revised by Petrel at 2021JDG管施工方法和技术标准套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。

JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。

1.JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，导管及连接管件内外壁均镀锌。

JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。

根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。

JDG管路敷设中，管与管连接采用直管接头。

直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。

凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。

靠近管接头两端各有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。

特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。

安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。

管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。

螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。

安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。

电气线管JDG钢管安装施工技术工艺方案该项目电气线管采用JDG钢管进行施工，在建筑内部楼层施工主要是架空地板下的楼层地面上进行安装，根据招标设计图纸，配管方式为明管敷设。

1)材料准备：所用主材、附材己运至施工现场仓库，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：a主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

b附材：接线盒、直管接头、镀锌管弯头、螺纹管接头、护、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

2)主要机具电锤、钢锯、卷尺、扳手、切割机、电工常用工具，弯管器、电焊机等。

3)作业条件：a 土建粗装修抹灰完毕；b土建粗装修地面找平层施工完毕4)施工工序：图纸识熟一弹线定位一打孔一预制加工管煨弯、支架、吊架一确定盒、箱及固定点位置一支架、吊架固定一盒箱固定一管线敷设与连接一变形缝处理一接地处理一自检复检5 ）基本要求：aJDG钢管径为DN20及以下时，用煨管器直接煨弯或者采用成品弯头；管径为DN25及以上时用液压煨弯器煨出所需弯度或者用成品弯头；b根据图纸要求确定箱、盒位置；c管路连接.①配管路过长时，应按下表规定加接线盒，以便穿线。

②明配管应横平竖直，有弯头的地方应用管卡固定。

管卡间最大距离见下表：③管路在拗弯处，不允许有折皱、凹陷、裂缝。

保护管弯曲半径、明配管安装允许偏差见下表：'④管子进箱、盒连接管子进箱、盒要求一管一孔。

管进盒、箱时，管应高出盒、箱内壁35毫米，与设备连接的管高出地面的距离宜大于2毫米。

⑤地线连接：管与管之间用专用螺丝刀拧断侧顶螺丝。

管与线槽之间接地连接采用专用接地卡跨接，连线为黄绿双色铜芯软导线，截面积不小于4mm2;6 ）质量标准a管与管之间严禁对溶焊连接。

bJDG钢管连接时，用专用螺丝刀将直接头、螺接头侧顶螺丝必须拧断，管路连接后，宜做防水处理，在连接处用防水胶布缠绕；c钢管进入配电箱、接线盒、开关盒、灯头盒时，管平齐、光滑无毛刺；d钢管穿越变形缝有补偿装置，能活动自如；e连接紧密，接地良好，管子支架、吊架设置合理；f线路进入电气设备和器具的管位置正确，成排设备的电源明配管排列整齐；e安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
