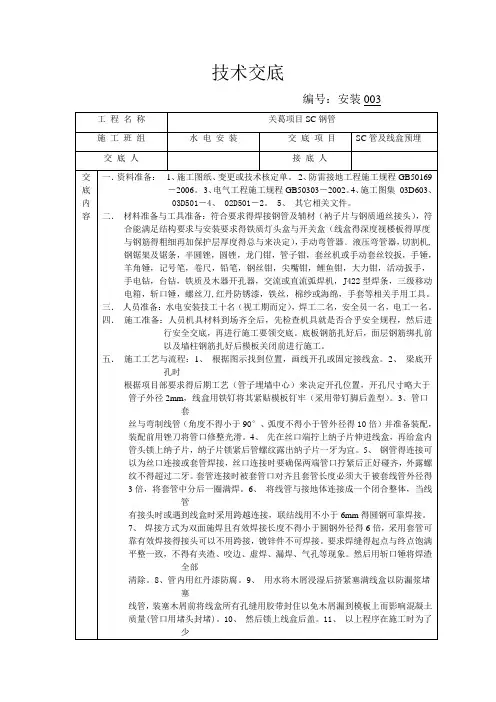

SC管与线盒预埋技术交底

施工单位：施工单位: 附图 6.1.1-15）在剪力墙上的户内强弱电箱直接预埋箱体，箱体内部采用对拉杆与角钢支撑，防止箱体承受外力变形如附图6.1.1-2。

附图 6.1.1-26）插座、开关盒等的安装高度见附表6.1。

附表6.1距地安装高度左右距离控制（m ）备注序号位置及名称工程名称施工班组分部分项工程名称 一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第2页本交底单共7页第3页施工单位：本交底单共7页第5页1）土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。

2）安排2〜3人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。

在墙上预留的泡沫塑料一定要清除干净，尤其是封口胶要撕干净。

3）对线盒及预埋孔洞的尺寸复测。

对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。

通长焊接形成基础接地网。

利用无防水筏板板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（每处不少于2根）底部与底板筋搭接焊好，并在室外地面以下用热镀锌扁钢外甩两米与接地体钢筋筋焊接连通，清除焊渣，并将两根主筋做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时作好隐检记录。

本交底单共7页第6页施工单位:工程名称施工班组分部分项工程名称一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第7页。

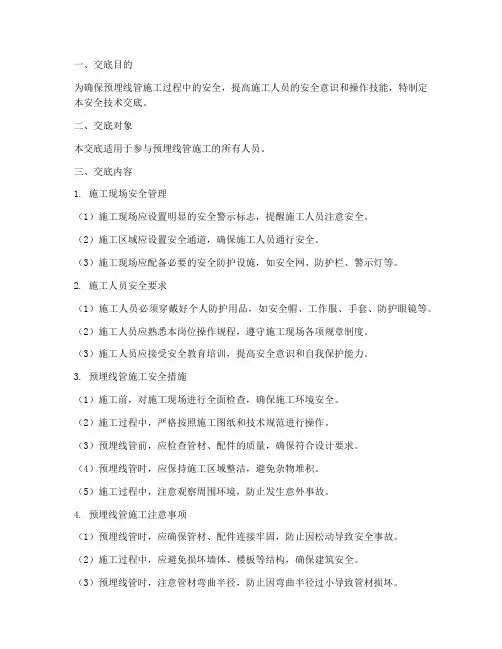

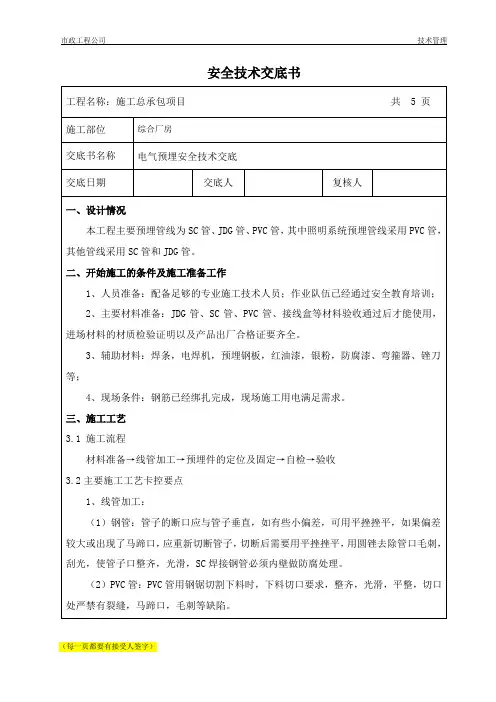

一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象本交底适用于参与预埋线管施工的所有人员。

三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工区域应设置安全通道，确保施工人员通行安全。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。

2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。

（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。

3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。

（2）施工过程中，严格按照施工图纸和技术规范进行操作。

（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。

（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。

（5）施工过程中，注意观察周围环境，防止发生意外事故。

4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。

（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。

（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。

（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。

（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。

四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。

2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

4. 施工单位应加强施工现场安全管理，确保施工安全。

五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。

六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。

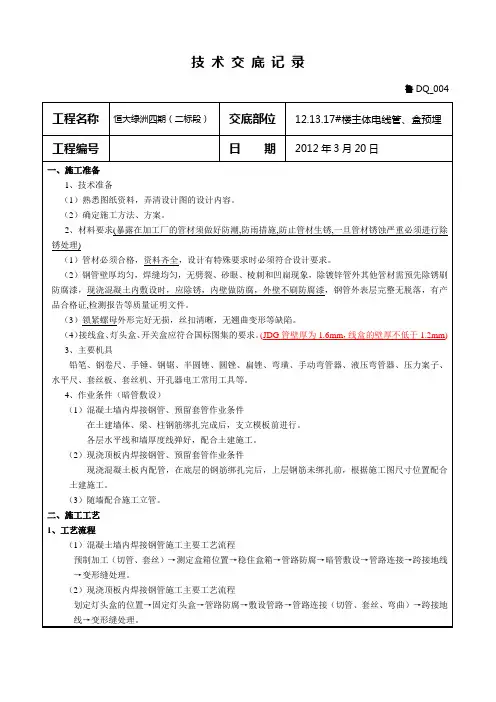

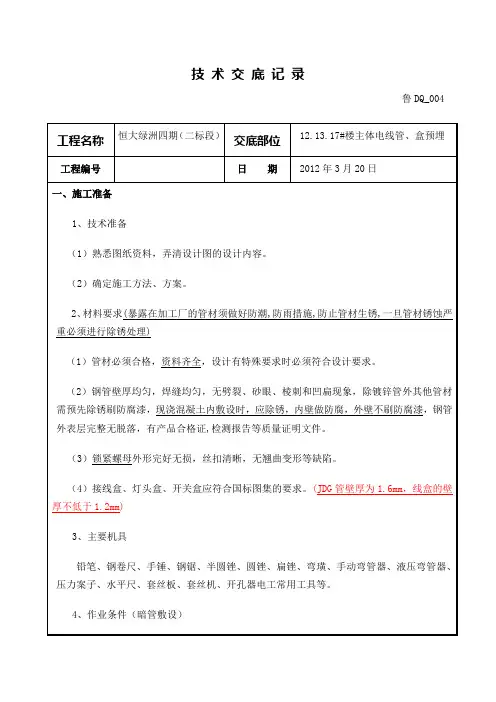

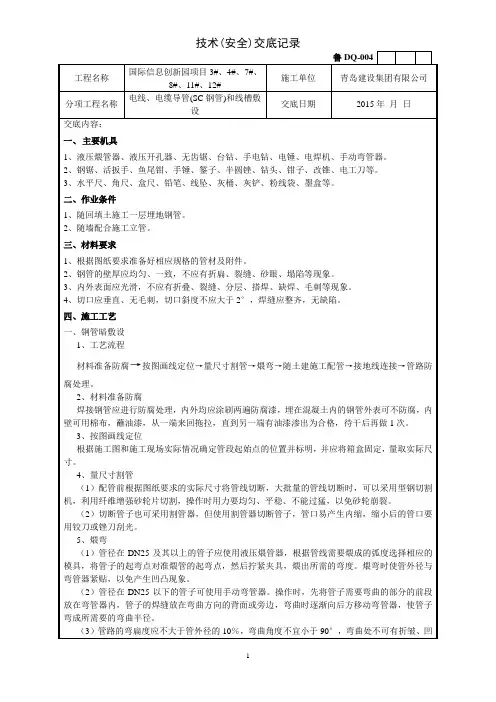

技术交底记录鲁DQ_004工程名称恒大绿洲四期（二标段）交底部位12.13.17#楼主体电线管、盒预埋工程编号日期 2012年3月20日一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容。

（2）确定施工方法、方案。

2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。

（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。

（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。

（4）接线盒、灯头盒、开关盒应符合国标图集的要求。

(JDG管壁厚为1.6mm，线盒的壁厚不低于1.2mm)3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。

4、作业条件（暗管敷设）工程名称恒大绿洲四期（二标段）交底部位12.13.17#楼主体电线管、盒预埋工程编号日期 2012年3月20日（1）混凝土墙内焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。

各层水平线和墙厚度线弹好，配合土建施工。

（2）现浇顶板内焊接钢管、预留套管作业条件现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

（3）随墙配合施工立管。

二、施工工艺1、工艺流程（1）混凝土墙内焊接钢管施工主要工艺流程预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。

（2）现浇顶板内焊接钢管施工主要工艺流程划定灯头盒的位置→固定灯头盒→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地线→变形缝处理。

工程名称施工单位4页，第3 页质检员 年 月 日线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位安全员交底内容:四川省华昌建筑工程有限公司交底时间 年 月 日力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。

接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。

开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。

②如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。

③如果墙垛宽37～60cm，则开关设在墙垛中心线上。

④如果开关在阳角处，则距阳角线20cm.，如附图一。

2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。

开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。

钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。

4.管线敷设 一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。

但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。

如果按直线布管不能满足上述要求，则布管宜适当绕行。

下列情况之一应在中间加一个过线盒：①管路无弯曲，管长每超过30m；②管路有一个弯曲，管长每超过20m；③管路有两个弯曲，管长每超过15m；④管路有三个弯曲，管长每超过8m。

PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。

共交底人签 名线管、线盒预埋工程名称施工单位4页，第4 页质检员 年 月 日四川省华昌建筑工程有限公司线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位交底人交底时间 年 月 日交底内容:签 名 共 5.产品保护①凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。

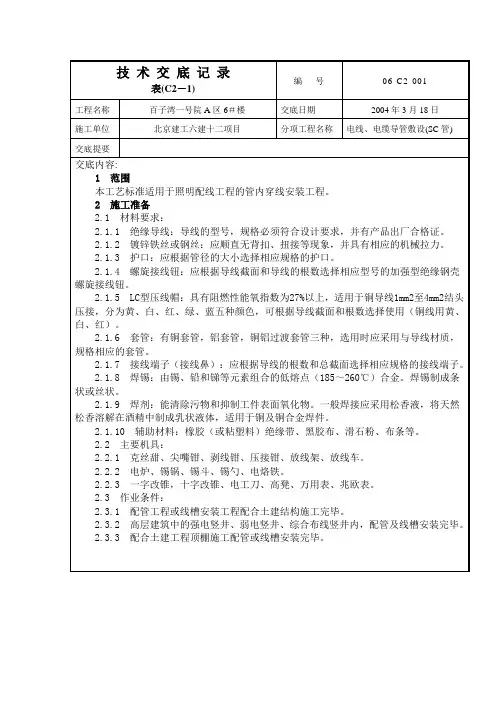

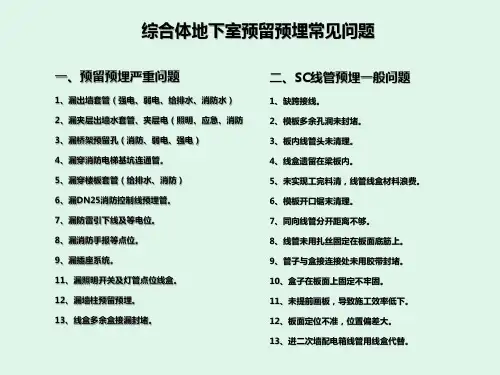

常规电气预埋管施工技术规范(SC,JDG,PVC)电气保护管的敷设通常采用暗配方式，数量庞大，保护管为焊接钢管，规格从SC15到SC50不等，其中SC15、SC20、SC25占据了大部分，它们被暗敷在地面、楼板、墙体和柱子上。

在施工过程中，暗配管必须保证一次性预埋成功，没有弥补和返工的余地。

因此，在预埋时必须注意保证预埋管位置准确，无遗漏现象。

此外，预埋管必须做好封堵，防止水泥进入管内，造成管路不通或者预埋管、盒报废。

在准备工作中，需要进行图纸会审，对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，以确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。

如果发现预埋件不吻合，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。

测量放线是准备工作的另一个重要环节。

根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。

安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。

加工控制也是准备工作的关键环节之一。

预留孔洞模型应按设计大小、形状进行加工制作，其精度应符合设计要求。

预埋件应按设计规定的材质、大小、形状进行加工制作，并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。

孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。

在浇注混凝土过程中派专人配合校对，看管模具、埋件，以免移位，如有移位，及时改正。

检查验收是准备工作的最后一个环节。

预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。

自检合格后，报请驻地监理工程师检查验收，并手续，签认后，方能进行下道工序施工。

验收过的预留孔洞、预留管道等成品，要采取有效的保护措施，有条件施工的及时施工，没有条件施工的应派专人看护。

( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
线管预埋技术交底(新编版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
线管预埋技术交底(新编版)
一、配合土建结构砼施工时，在绑扎钢筋过程中，根据设计图纸要求预埋线管，线盒，在过程中应及时向有关方办理隐检手续。

二、1、隐埋盒箱不得有歪斜，位置尺寸不能超出允许偏差值，待位置正确后再进行固定隐埋，暗装的线盒口应与埋面平齐，不出现凹陷及凸出现象。

2、朝上的管口应及时封堵，避免杂物落入管内。

3、线管在煨弯过程中，应避免凹偏过大，煨弯倍数不够现象，管路在垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300-500m处加一个固定点，管进盒处应煨灯叉弯，管口必须清理干净后再进行封堵，以免毛刺划伤电线。

4、配合土建浇灌砼时，应安排电工看护，防止管路移位或受机械损伤。

5、当木工拆模后，及时清理预埋线盒。

6、积极配合土建其他工种施工，注意成品保护。
