日光灯电子镇流器检测与维修

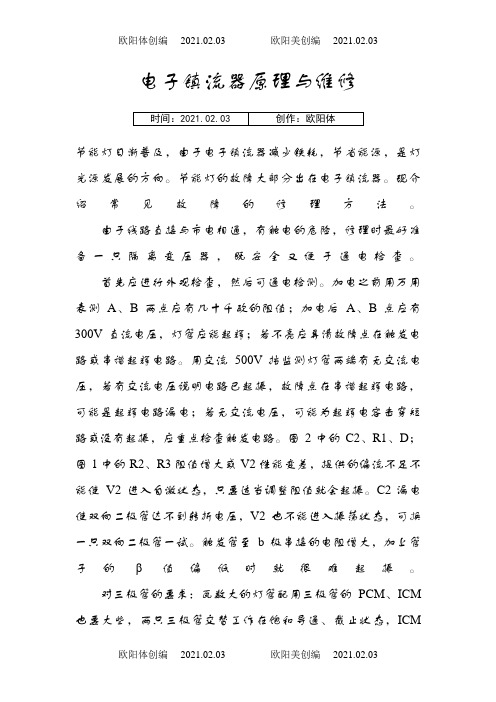

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM 也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

节能灯电子镇流器的故障维修处理节能灯电子镇流器是用于气体放电灯的电源电路，其可以有效地将输入的电压稳定到适合气体放电灯的工作电压。

然而，由于其结构复杂，使用寿命较长，因此在使用中会出现各种故障。

本文将针对节能灯电子镇流器的故障现象、检测方法和维修处理进行分析和介绍。

故障现象节能灯电子镇流器的故障现象主要包括以下几种：1.灯无法点亮：灯无法点亮是最常见的故障现象，可能是电子镇流器本身故障或者灯管本身出现故障。

如果排除了灯管本身的故障，那么电子镇流器本身的故障可能是电源电路出现故障或者驱动电路出现故障。

2.灯亮度低：灯亮度低是由于电平过低导致的，这个问题可以通过调整电压和电流来解决。

同时也需检查灯管本身是否出现故障。

3.灯管闪烁：如果灯管经常闪烁，那么很可能是因为电子镇流器的驱动电路出现故障。

另外还需要检查是否存在灯管老化或者损坏。

4.灯发出噪音：如果灯发出噪音，那么很可能是因为电子镇流器的电源电路产生了过大的压力，可以通过减小负载或者更换电源电路解决这个问题。

检测方法当遇到电子镇流器故障时，我们可以使用以下检测方法来判断故障原因：1.检查电路布线：首先需要检查电路布线是否有误，电路的接地、相序、相位等也需注意检查。

2.测试电压输出：使用万用表测试电子镇流器的输出电压，在没有负载的情况下应该可以稳定在正常值范围内。

如果输出电压无法稳定或者测量值与正常值相差较大，则可以判断为电源电路故障或者驱动电路故障。

3.温度测试：使用红外测温仪测试部件温度，如果某个部件的温度过高，那么可以判断其存在故障，需要采取对应的维修措施。

4.检查电容器：电子镇流器中常使用电容器来稳定电压和电流，如果出现故障会导致电压不稳定或者电路短路等问题。

因此可以使用电容器测试仪来测量电容器的电容值是否正常，如果出现问题可以更换电容器。

维修处理当电子镇流器出现故障时，需要采取相应的维修措施：1.更换灯管：如果检测出故障是由于灯管本身的问题导致的，那么需要及时更换灯管。

怎样维修电子镇流器，如何检测那个件坏了
1.根据故障现象判断：曾出现爆炸声音，多为短路，通常在这种情况下，三极管会损坏，铜箔可能
也会部分缺失，整流二极管也可能受损。

灯丝发红但灯管不启动，多半是谐振电容击穿。

亮度下降启动困难，最后完全无法点亮，很可能是滤波电容坏了。

2.拆开检查：如果有明显损坏（比如三极管炸裂，铜箔烧断，电阻烧焦等），多为短路性故障，检
查震荡部分。

无明显损坏，直接用万用表测量谐振电容，如果击穿，更换即可。

2.节能灯日光灯的电子镇流器使用较多在频繁开关的场所使用故障率较高。

现在整流器价格已经很
低基本没有维修价值，由于一般损坏的原件都是一样所以基本无法互拆原件维修。

如果有万用表及配件又有一定的基础维修也比较简单，一般较长坏的是三极管和串在灯管上的电容，通电没有反应一般多是三极管击穿短路或烧毁短路，同时会使前级保护电阻等烧毁，用表很容易就能测出最好将三极管拆下测量。

如果通电启动很慢或三极管等正常无法启动多是电容变质或电容爆浆损坏，主要是灯管间串联的小电容和其他几个电解电容，把怀疑的电容拆下用万用表电容档检测。

3.整流器常坏元件：保险丝，三极管，启动电容《1KV耐压的那个》还有双向二极体，常见表面是
兰色的。

检查时，这些元件要一起检查，避免无谓浪费。

注：三极管坏，连接其B。

E极电阻一般也会坏，检修时注意检查。

重点测右边那块电路板上的那个涤纶电容，这是灯管谐振电容，非常容易击穿损坏，如果测到它短路，换掉就可以了，也就几毛钱。

电子镇流器的修理（续）原本此文是为帮网友修理电子镇流器而准备的。

去年9月德胜社区工作过白老哥看到俺前一篇《电子镇流器的修理》文章后，就来邮件请求帮助。

他家里镜前灯不亮了，使用的电子镇流器体积比较特殊，很长时间都没能买到适合的换上，应急就外挂电子镇流器。

这次希望我能帮助解决损坏镇流器的修理。

经过一番联系，老哥将实物送到公司，经检查发现该镇流器反到是没有问题。

当初应该只是灯管损坏，有电工却告知说镇流器也会损坏建议同时更换。

如此就一直按坏的对待，没想到原本就是好好的。

不知那位电工是出于何因？其实只要一试就真象大白。

告诉老哥回家按原电路接回，一年有余的裸露镇流器问题迎刃而解。

实际老哥的原装电子镇流器质量还真不错，保护机制完善该不容易坏。

至少没见电路板上有偷工减料，俺在此为厂家做一下免费宣传。

前几天早晨老婆开客厅电灯，只听“叭”的一声灯没点亮，就知道是又烧坏了！待我把镇流器拆下一看，还正是上次修理过的那块电路，掐指算来正好工作二年时间。

检查发现二只高反压开关三极管都已OVER，一只be极击穿短路，另一只bc击穿短路。

还发现有4只电阻（1.8Ω、22Ω）也已断路。

进一步拆下两只储能电容检查，有一只容量已经为零。

看来上次路边捡来的备用零件还是有些不可靠哈！反到是那只1Ω保险电阻还稳稳的站在那里忠于职守。

找出来上次的拆件板，正好还有1.8Ω和30Ω(代替22Ω)的电阻各二枚，这回电阻的质量应该差不到哪里去吧？那两只储能电容也只能拼凑出容量相近的6.8μF250V代换。

MJE13003高反压开关三极管手里是没有空余的啦！只好从一个正常功能的镇流板上拆下2只MJE13002凑合使用。

看体积形状两种型号差不多，参数也应该只是小有差别。

然后就修理成这样的了，红框内为新换元件：换下的损坏元件：故障分析：从电路图可以看出，本镇流器电路是用两只耐压250V 电容来完成220V交流经桥式整流后的直流储能。

理论上说整流后的直流电压通常在300V左右。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

电子镇流器的修理电子镇流器的修理2008年家装时新买的客厅顶灯第二次出现故障了。

前次仅是一只灯管老化，故障表现从开始的偶尔闪烁、到不停的闪烁、再到灯管根部发红不能点亮。

买来H型T5灯管换上随即解决问题。

幸亏当时还有预见多买一只备着，如今正好赶用。

但未曾想到这次故技已不再显灵，更换完另一只灯管后怎么也点不亮。

难道灯管安装会出问题？不可能。

这点自信还是有的，估摸着该是电子镇流器出问题了。

费劲的拆下电子镇流器，打开一看果然有只滤波高压电容(250V10uF)已经鼓包漏液，镇流器外壳的内壁还积聚了不少电解液。

取下电容实测果然容量已为零。

看来此是故障原因所在无疑。

由于滤波电容是串联后用在220V的整流上，所以必须2只同时配对更换。

而且此电容要求较苛刻，250V高耐压可不太容易找。

好在俺平时对电子元器件很有留心，路边看见废弃的电路板如果有可用零件通常喜欢像捡螺丝帽一样的捡回家备用。

记得曾在奥林匹克森林公园捡到过一块节能灯板，这次找出观其高压电容为250V6.8uF。

容量相差不算太大，应该凑合替换。

实际测量两只容量还略有差异，分别为：6.9uF和6.4uF。

也算在允许范围之内。

看标记都是国产CD电解电容，弄不清什么时候它们又会出问题哈？换上2只电容后将电子镇流器直接接回顶灯电路，没想整个不给俺面子。

无能怎样按动开关灯就是不亮。

看来电路板还存在其它故障，只好再费劲取下继续修理。

分别仔细测量电阻、电容均在正常标称值范围内，二极管也正通反断，触发二级管也还好着……最后到取下三级管Q2（D13003）才发现有一只eb极已经击穿短路。

找来相似电路图分析。

原来220V交流整流后会有300V的直流，如果直接加到250V耐压的电容肯定会爆浆。

所以通常会用2只250V 耐压电容串联后滤波（同时中点电压还另有应用哦）。

这样如果2只电容容量相同的话，300V会均分到两只电容之上能符合电容额定要求。

但当容量不相等时则会出现不均分的电压情况，容量低的那只会承受更高的电压。

3种方法解决电子镇流器的维修本人根据多年维修经验，认为电子镇流器的检修方法．主要有外观检查法、波形观察法和万用表测量法这三种方法基本可以对镇流器进行维修1外观检查法就是打开电子镇流器的外壳，观察元器件是否有异常。

若电解电容器“发胖”或爆裂，说明其已变质或击穿。

大多数的电子镇流器均采用细漆包线代替熔断丝，一旦被烧断，均会在印刷板上留下黑色烧痕，且非常明显若发现塑封功率开关品体管炸裂．证明已经毁坏，必须更换。

对于紧凑型电子节能灯，如发现灯管嘲端很黑H长度达3rm以上，一般i兑来灯管已经基奉报废遇此情况仍需首先检查电子镇流器是否完好，而后再更换灯管。

2波形观察法借助示波器观察电子镇流器的重要检测点的波形，对于内激式推挽振荡电路来说，功率开关晶体管(C、E极之J’日J或VDMOS场效应管的D、S极之间)输出波形旱方波，幅值约260V；灯管E的电压波形呈正弦波，～…，约300V由于灯管功率不同，波形幅值仔在一定差异。

双极型功率开关管基极上的激励脉冲幅值一般为2～4V，而VDMOS场散应管驱动回路的激励脉冲幅值则为8～1IV。

波形观察法可以方便而直观地判断出故障发乍的部位，对丁小具备示波器的维修人员米说，电子镇流器的检修主要是采用万用表测量法3万用表测量法大家知道使用万用表R×1n档很容易在线检测出阻容元件或半导体器件是否发生击穿。

在电子镇流器电路中，采用电阻法在线榆测功率开关器件和双向触发二极管是否开路有一定难度，较可靠的方法就是将其焊下来再检测。

必须注意的是，16W到20W荧光灯电子镇流器选用VDMOS场效应管．因其功率相对较小，故一般无安装续流(保护)二极管，即使用万用表R×10KI]档，测量s、G和D极任意两极之问的正反向电阻，表针均不会发生偏转。

但30W以上荧光灯电子镇流器，所选用的VDMOS场效应管由于功率较大，如lRF830、BUZ41A 等，一般均内装有续流二檄管。

当万用表黑笔接S极、红笔接D极测量阻值时．表针则发、生偏转，有500欧左右的电阻。

节能灯电子镇流器的修理节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

日光灯电子镇流器检测与维修编者按：日光灯电子镇流器与电感式的相比，重量轻，便于悬挂;低压易启动;发光无闪烁，最突出的优点是节能。

日光灯电子镇流器与电感式的相比，重量轻，便于悬挂;低压易启动;发光无闪烁，最突出的优点是节能。

很多产品的电子镇流器分成两部分放在灯架两头(如图所示，把A板和B板分放灯架两端)，连同灯架一体销售，安装更容易，只要插上灯管，接人市电，便可使用。

但廉价的电子镇流器故障率高，尤其是市电波动大的地方更是如此。

其实，同一品牌的产品，一般也只有一个或局部几个元件质量欠佳而损坏，检修后仍可使用。

测绘电路如附图(大多数用分立元件组装的电子镇流器线路类同，供参考)。

并总结出一些快速修理电子镇流器的方法如下：一、检修前的准备工作电子镇流器用市电直接整流，然后进行半桥逆变，点亮日光灯管。

它与市电不隔离，如同电视机的热底板，电路板上各处都带电，人体接触公共线(地线)都有触电危险，检修时要特别注意人身安全。

加电后，切勿用手接触线路板上的任何金属部分，尤其不要双手拿电路板。

检修时卸下灯管，从灯架两头R的塑料罩中取出两块电路板A、B，把灯丝弹簧片的四根接线1-4焊下，依次焊到灯管两头的灯丝引脚上，在市电引人端接上开关SWi和电源插头。

接上5w1是非常必要的。

笔者在维修时发现，不接SW1，在插接加电过程中，多次损坏电子镇流器，这是因为插接过程中，往往会出现多次通、断的情况，这样会产生很高的尖脉冲电压击穿易损元件。

二、检修步骤1.日光灯最多的故障是灯管不亮，开灯无任何反应。

首先，测量R0是否烧断。

RO本身就是起保险作用，一旦过流就会烧断，以免损坏更多的元件。

有的镇流器在RO处接的就是0. 5A的保险管。

若RO 烧断，必存在过流故障。

更换R05寸在a处断开(见附图)，用指针式万用表Rx10k挡测市电引线两端的电阻应为2Mf以上(R1+R2的串联值);对调表笔测试，也应一样。

若为二，整流桥中有二极管烧断;若小于2Md2较多，则C1、C2漏电;若此电阻值符合一要求，可加电测a,b两点间应有大约300V的直流电压。

怎样检查日光灯故障主要看你的是电子镇流器还是电感镇流器，如果是电子镇流器的话你可以把灯管取下来用万用表分别量两端灯丝的电阻，，如果为无穷大就是灯丝断了，只能换灯管了，如果有几欧电阻那就是电子镇流器的问题。

如果是电感镇流器那一般你可以先把起辉器取下来，然后用一段导线然后把两端的绝缘去掉，然后用手握着带绝缘的部分短路起辉器座的两点，并马上断开，如果能启动就是起辉器的问题，如果不能启动用上面的办法检测灯管，如果都没问题就是电感镇流器的问题了日光灯常见故障∙一、灯管完全不发光。

∙遇到这种情况可以按以下步骤检查:先启动室内其它灯具,看线路供电是否正常,电路供电正常,→用测电笔检查开关接线柱,看接触是否良好;→用双手把灯管两端的灯座揿几下或转动灯管,检查灯座与灯管管脚接触是否良好;→转动启辉器检查启辉器与启辉器座的接触性能好不好;→启辉器脚的表面有没有过厚的氧化层,若有就刮去氧化层;→元器件间的接线是否完好;→调换启辉器或灯管试试;→调换整流器。

∙∙二、灯管两端闪跳,不能正常发光。

∙发生这种现象,∙①可能是整个电路的电压不足,此时可以开亮室内其它灯具,如发现灯光比平时暗,则可肯定是电路电压不足,待供电正常后,就会恢复正常;∙②可能是启辉器发生故障,这时可换新的启辉器(如果是急修,手头没有新的启辉器,可以拆开启辉器外壳,将并联在跳泡上的纸质电容剪去,作应急用,但必须尽快换上新启辉器);∙③大冷天室内温度太低,灯管起跳困难。

这时可以用热毛巾在灯管中部来回贴烫(千万不能用湿毛巾接触灯管两端铝壳,以防触电),灯管就能正常发光;∙④灯管使用日久,须调换新管。

∙∙三、灯管两端发红,不多久就自动熄灭。

∙发生这种情况,一般有两种可能:∙①如果是使用日久的灯管,从两端逐渐发黑,到最后透红,有一个渐变的过程,基本上是灯管老化,灯丝即将烧断的前兆,调换灯管就能排除故障;∙②灯管使用一直正常,突然发生上述现象,那大都是整流器发生故障造成的,调换整流器即可。
