镇流器的基本原理以及常见异常处理合集(各种经典案例)

电子镇流器的工作原理与常见故障修电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。

虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。

在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。

然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。

电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。

据我所知在仙桃市，就有几个人在专门制造电子镇流器。

本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。

二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。

电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。

在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。

此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。

三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。

与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。

而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。

镇流器的原理、分类、应用镇流器（Ballast）是一种电子器件，主要用于控制电流的稳定流动，以提供恒定的电流给负载。

它在许多电器设备中都有应用，如荧光灯、高强度放电灯和气体放电管等。

本文将详细介绍镇流器的原理、分类和应用，并结合实际案例进行说明。

一、镇流器的原理镇流器的工作原理基于电流和电压之间的关系。

当电压变化时，导体中的电流也会相应地产生变化。

然而，在某些情况下，负载需要稳定的电流，而不是电压。

此时，镇流器会根据负载的要求调整电流，以确保其稳定在所需的水平上。

具体来说，镇流器通过电感效应和电容效应来实现对电流的调节。

在交流电源供应下，电流是随时间变化的，它的特点是交替正向和反向流动。

为了产生稳定的电流输出，镇流器会利用电感元件在电流变化时产生反向电动势，以抵消变化。

这样可以降低电流的峰值，使得电流保持在较为稳定的水平上。

此外，镇流器还经常配备电容元件，用于去除电流中的高频成分，以减少电流的纹波。

这有助于提供更为稳定的电流输出。

二、镇流器的分类根据工作原理和电源类型的不同，镇流器可以分为几种不同的类型。

1. 电感式镇流器（Inductive Ballast）：这是最常见的镇流器类型，它使用电感元件来控制电流。

电感式镇流器通常与荧光灯等低压放电灯管配套使用。

它的工作原理是通过电感元件在电流变化时产生反向电动势，以抵消变化，从而实现稳定的电流输出。

2. 电容式镇流器（Capacitive Ballast）：电容式镇流器主要用于高压放电灯管，如气体放电管。

它利用电容元件来控制电流，并通过去除高频成分实现稳定的输出。

电容式镇流器体积小、重量轻，但较高频率的振荡可能导致能量损失和效率下降。

3. 电子式镇流器（Electronic Ballast）：与传统的电感式和电容式镇流器相比，电子式镇流器更加先进和高效。

它使用电子元件，如功率MOSFETs和IC控制器，来调整电流，并实现更稳定和更高效的输出。

电子式镇流器通常用于荧光灯、LED灯和气体放电管等。

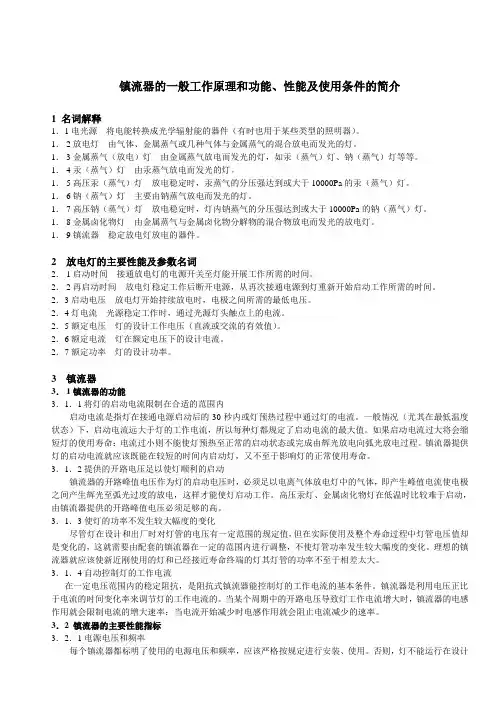

镇流器的一般工作原理和功能、性能及使用条件的简介1 名词解释1．1电光源将电能转换成光学辐射能的器件（有时也用于某些类型的照明器）。

1．2放电灯由气体、金属蒸气或几种气体与金属蒸气的混合放电而发光的灯。

1．3金属蒸气（放电）灯由金属蒸气放电而发光的灯，如汞（蒸气）灯、钠（蒸气）灯等等。

1．4汞（蒸气）灯由汞蒸气放电而发光的灯。

1．5高压汞（蒸气）灯放电稳定时，汞蒸气的分压强达到或大于10000Pa的汞（蒸气）灯。

1．6钠（蒸气）灯主要由钠蒸气放电而发光的灯。

1．7高压钠（蒸气）灯放电稳定时，灯内钠蒸气的分压强达到或大于10000Pa的钠（蒸气）灯。

1．8金属卤化物灯由金属蒸气与金属卤化物分解物的混合物放电而发光的放电灯。

1．9镇流器稳定放电灯放电的器件。

2 放电灯的主要性能及参数名词2．1启动时间接通放电灯的电源开关至灯能开展工作所需的时间。

2．2再启动时间放电灯稳定工作后断开电源，从再次接通电源到灯重新开始启动工作所需的时间。

2．3启动电压放电灯开始持续放电时，电极之间所需的最低电压。

2．4灯电流光源稳定工作时，通过光源灯头触点上的电流。

2．5额定电压灯的设计工作电压（直流或交流的有效值）。

2．6额定电流灯在额定电压下的设计电流。

2．7额定功率灯的设计功率。

3 镇流器3．1镇流器的功能3．1．1将灯的启动电流限制在合适的范围内启动电流是指灯在接通电源启动后的30秒内或灯预热过程中通过灯的电流。

一般情况（尤其在最低温度状态）下，启动电流远大于灯的工作电流，所以每种灯都规定了启动电流的最大值。

如果启动电流过大将会缩短灯的使用寿命：电流过小则不能使灯预热至正常的启动状态或完成由辉光放电向弧光放电过程。

镇流器提供灯的启动电流就应该既能在较短的时间内启动灯，又不至于影响灯的正常使用寿命。

3．1．2提供的开路电压足以使灯顺利的启动镇流器的开路峰值电压作为灯的启动电压时，必须足以电离气体放电灯中的气体，即产生峰值电流使电极之间产生辉光至弧光过度的放电，这样才能使灯启动工作。

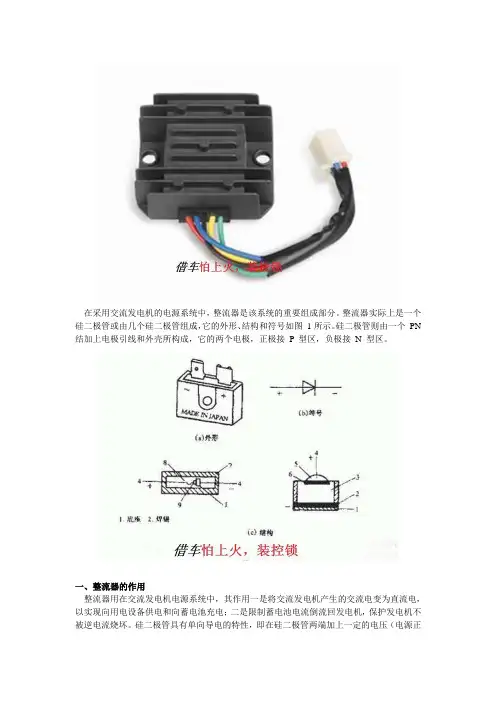

在采用交流发电机的电源系统中，整流器是该系统的重要组成部分。

整流器实际上是一个硅二极管或由几个硅二极管组成，它的外形、结构和符号如图1所示。

硅二极管则由一个PN 结加上电极引线和外壳所构成，它的两个电极，正极接P型区，负极接N 型区。

一、整流器的作用整流器用在交流发电机电源系统中，其作用一是将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；二是限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。

硅二极管具有单向导电的特性，即在硅二极管两端加上一定的电压（电源正极接二极管正极，电源负极接二极管的负极）时，二极管就导通，有电流流过，反之，二极管不导通，无电流通过。

这样，电流只能从一个方向通过。

人们利用二极管的这个特性，制成整流器。

当给整流器加上交流电压时，只允许交流电的正半周通过，而负半周不通过，因此在整流器的负端便输出脉动直流电。

二、整流器的种类及结构1. 单相半波整流器图2所示是单相半波整流电路图，它由磁电机、整流器、用电设备和蓄电池组成。

当永久磁铁旋转时，产生旋转磁场，定子绕组切割磁力线后便产生交流电压，由一个硅二极管完成半波整流，整流后的直流（脉动）电供给用电设备和向蓄电池充电。

铃木A100 、AX100 、TR125 及雅马哈DX100 等型号的摩托车均采用这种电路。

这是最简单的整流电路。

2. 单相全波桥式整流器幸福XF250C 、D 型摩托车采用的电源电路为单相桥式整流电路，如图3所示。

封装在散热片内的四只硅二极管组合成单相全波桥式整流器。

当发电机输出交流电时，在交流电的正半周（A正 B 负），电流从A端、二极管VD3 、蓄电池正极、负极、二极管VD2 到 B 端；在负半周时（A负 B 正），电流从 B 端、二极管VD1 、蓄电池正极、负极、二极管VD4 到A端。

幸福XF250 系列摩托车用电设备均使用直流电，因此供电电流、电压要相应地提高一些，利用全波桥式整流器完全可以胜任这一点。

镇流器原理图常见故障1．VTl、VT2击穿进而导致D1－D4被击穿，此时将引起电源短路；2．R4偏置损坏；3．振荡电路中L5.L6易损坏；4．负载电路中C24因高压易被击穿。

最后特别说明，目前市场上所见的各种40W、32W节能日光灯以及各种环形灯，均可参考此电路进行分析。

日光灯镇流器原理图电路如下图所示。

下面说一下其工作原理：该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。

交流220V经整流滤波输出约300V直流为振荡电路提供电源。

开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。

VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。

据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。

负载回路由L3、L4、C4构成。

VTI、VT2产生的高频振荡方波由L3加给负载作激励源。

灯管点亮前，由C4、L4等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。

灯管点亮后，C4基本上不起作用，此时L4则起阻流作用。

此电路通用性强，操作简单。

最普遍的电子镇流器原理分析当逆变器加电后,电源经R1、R3对C2充电,使Vc2迅速升高,从而使Q2饱和导通.此时的电流流向为:+VDD→C4→灯丝1→C5→灯丝2→L2→L1c→Q2→R5→GND,电流对C5充电;Q2一旦导通,Q1就会因为L1的反馈作用而截止、Vc2通过D5放电下降、流过L1b的电流减小,引起L1b两端一个上负下正的反馈电压.根据同名端原理,L1a得到左负右正的反馈电压,从而使Q1迅速饱和导通,同时L1的正反馈作用又使Q2迅速截止.当Q2截止而Q1导通时的电流流向为:C5→灯丝1→C4→Q1→R6→L1c→L2→灯丝2→C5,该电流流向即为C5的放电回路.如此周而复始形成振荡方波(D6、D7起续流作用).约在0.3s内引起L2、C5、C4组成的LC串联电路发生谐振,形成很大的谐振电流流过灯丝,使管内氢气电离,进而使水银变成水银蒸汽,C5两端的高压又使水银蒸汽形成弧光放电,激发管壁荧光粉发光.这个电路本质上类似一个串联逆变器,基本原理可参见机械工业出版社<<电力半导体电路>>(很老的一本,翻译的加拿大的教材)c5类似普通电路中的起辉器,当电路刚刚开始工作时,灯管里面还没有通路,此时LC振荡产生高的电压,使得灯管两端激发电子-----,正常工作时,由于C5较小,高频等效阻抗很大,它相当与灯管的等效阻抗并联.如何换向:正常工作时,C4,L和灯管的等效阻抗形成了欠阻尼振荡,在欠阻尼振荡的过程中,电路中的电流也是振荡的,如Q2导通,电流有一个先升后降的过程,在降的过程L1c上电压为负,Q2截至,Q1通,此时存贮在C4上的电能开始放电还是一个振荡的过程.如此反复.问题在于这样的分析好像L1c的同名端得变换一下.。

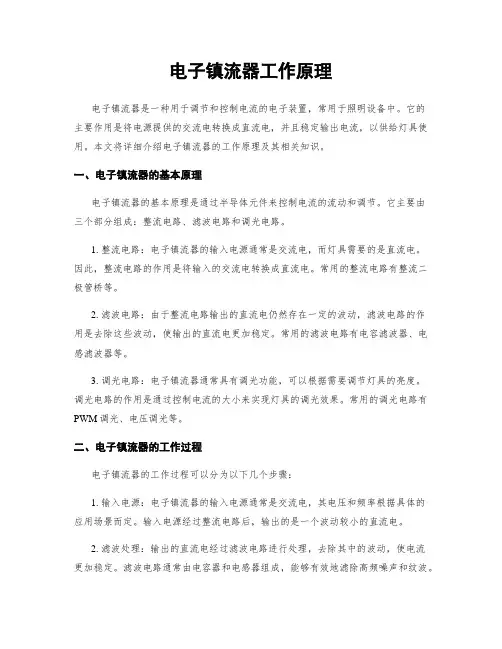

电子镇流器工作原理电子镇流器是一种用于调节和控制电流的电子装置，常用于照明设备中。

它的主要作用是将电源提供的交流电转换成直流电，并且稳定输出电流，以供给灯具使用。

本文将详细介绍电子镇流器的工作原理及其相关知识。

一、电子镇流器的基本原理电子镇流器的基本原理是通过半导体元件来控制电流的流动和调节。

它主要由三个部分组成：整流电路、滤波电路和调光电路。

1. 整流电路：电子镇流器的输入电源通常是交流电，而灯具需要的是直流电。

因此，整流电路的作用是将输入的交流电转换成直流电。

常用的整流电路有整流二极管桥等。

2. 滤波电路：由于整流电路输出的直流电仍然存在一定的波动，滤波电路的作用是去除这些波动，使输出的直流电更加稳定。

常用的滤波电路有电容滤波器、电感滤波器等。

3. 调光电路：电子镇流器通常具有调光功能，可以根据需要调节灯具的亮度。

调光电路的作用是通过控制电流的大小来实现灯具的调光效果。

常用的调光电路有PWM调光、电压调光等。

二、电子镇流器的工作过程电子镇流器的工作过程可以分为以下几个步骤：1. 输入电源：电子镇流器的输入电源通常是交流电，其电压和频率根据具体的应用场景而定。

输入电源经过整流电路后，输出的是一个波动较小的直流电。

2. 滤波处理：输出的直流电经过滤波电路进行处理，去除其中的波动，使电流更加稳定。

滤波电路通常由电容器和电感器组成，能够有效地滤除高频噪声和纹波。

3. 调光功能：电子镇流器通常具有调光功能，可以根据需要调节灯具的亮度。

调光电路根据输入的控制信号，通过改变电流的大小来实现调光效果。

常用的调光方法有PWM调光和电压调光。

4. 输出电流：经过整流和滤波处理后，电子镇流器输出的是一个稳定的直流电流。

这个直流电流经过电子镇流器的输出端口，供给灯具使用。

输出电流的大小和稳定性对于灯具的亮度和寿命都有重要影响。

三、电子镇流器的优势和应用1. 节能：相比传统的电感镇流器，电子镇流器具有更高的能量转换效率，能够更好地利用电能，从而实现节能的目的。

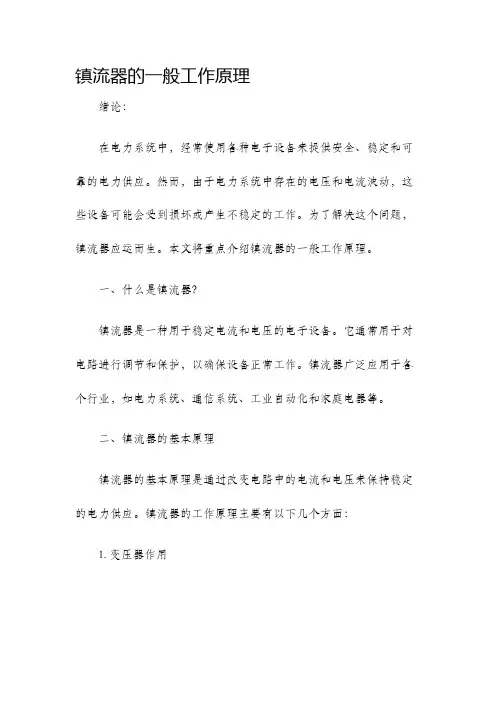

镇流器的一般工作原理绪论：在电力系统中，经常使用各种电子设备来提供安全、稳定和可靠的电力供应。

然而，由于电力系统中存在的电压和电流波动，这些设备可能会受到损坏或产生不稳定的工作。

为了解决这个问题，镇流器应运而生。

本文将重点介绍镇流器的一般工作原理。

一、什么是镇流器？镇流器是一种用于稳定电流和电压的电子设备。

它通常用于对电路进行调节和保护，以确保设备正常工作。

镇流器广泛应用于各个行业，如电力系统、通信系统、工业自动化和家庭电器等。

二、镇流器的基本原理镇流器的基本原理是通过改变电路中的电流和电压来保持稳定的电力供应。

镇流器的工作原理主要有以下几个方面：1. 变压器作用镇流器通常包含一个变压器，用于调节输入电压的大小。

变压器能够将高电压转换为低电压或将低电压转换为高电压。

这种变压器的应用使得镇流器能够适应不同电压条件下的电力系统。

2. 整流和滤波镇流器中的整流器和滤波器用于将交流电转换为直流电，并去除电流中的杂波。

整流器通过使用二极管将交流电转换为单向电流。

随后，滤波器通过使用电容器或电感器将电流中的波动减小，使其更加稳定。

3. 调节电压和电流镇流器中的调节部分会对电压和电流进行精确的调节。

这通常通过使用电子元件，如稳压器或可控硅来实现。

这些元件能够控制通过电路的电流和电压的大小，以满足设备的需求。

4. 保护电路在镇流器中，通常还包含一些保护电路，用于保护设备以及电力系统免受电压波动的影响。

这些保护电路可以控制电流和电压，并在检测到异常情况时进行干预，以确保系统的安全运行。

三、不同类型的镇流器根据应用需求和电路特性，镇流器有多种不同的类型。

以下是几种常见的镇流器类型：1. 简单直流镇流器简单直流镇流器基于整流和滤波的原理来实现直流电的稳定输出。

它适用于一些低功率的设备或小规模的电力系统。

2. 开关电源镇流器开关电源镇流器通过使用开关元件（如晶体管或场效应管）来实现电流和电压的调节。

它具有高效能和精确的控制功能，并适用于高功率设备和大规模电力系统。

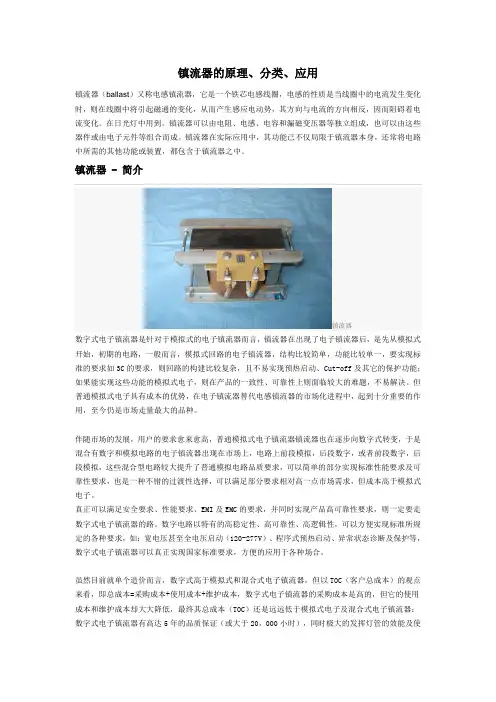

镇流器的原理、分类、应用镇流器（ballast）又称电感镇流器，它是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。

在日光灯中用到。

镇流器可以由电阻、电感、电容和漏磁变压器等独立组成，也可以由这些器件或由电子元件等组合而成。

镇流器在实际应用中，其功能已不仅局限于镇流器本身，还常将电路中所需的其他功能或装置，都包含于镇流器之中。

镇流器 - 简介镇流器数字式电子镇流器是针对于模拟式的电子镇流器而言，镇流器在出现了电子镇流器后，是先从模拟式开始，初期的电路，一般而言，模拟式回路的电子镇流器，结构比较简单，功能比较单一，要实现标准的要求如3C的要求，则回路的构建比较复杂，且不易实现预热启动、Cut-off及其它的保护功能；如果能实现这些功能的模拟式电子，则在产品的一致性、可靠性上则面临较大的难题，不易解决。

但普通模拟式电子具有成本的优势，在电子镇流器替代电感镇流器的市场化进程中，起到十分重要的作用，至今仍是市场走量最大的品种。

伴随市场的发展，用户的要求愈来愈高，普通模拟式电子镇流器镇流器也在逐步向数字式转变，于是混合有数字和模拟电路的电子镇流器出现在市场上，电路上前段模拟，后段数字，或者前段数字，后段模拟，这些混合型电路较大提升了普通模拟电路品质要求，可以简单的部分实现标准性能要求及可靠性要求，也是一种不错的过渡性选择，可以满足部分要求相对高一点市场需求，但成本高于模拟式电子。

真正可以满足安全要求、性能要求、EMI及EMC的要求，并同时实现产品高可靠性要求，则一定要走数字式电子镇流器的路。

数字电路以特有的高稳定性、高可靠性、高逻辑性，可以方便实现标准所规定的各种要求，如：宽电压甚至全电压启动（120-277V）、程序式预热启动、异常状态诊断及保护等，数字式电子镇流器可以真正实现国家标准要求，方便的应用于各种场合。

电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。

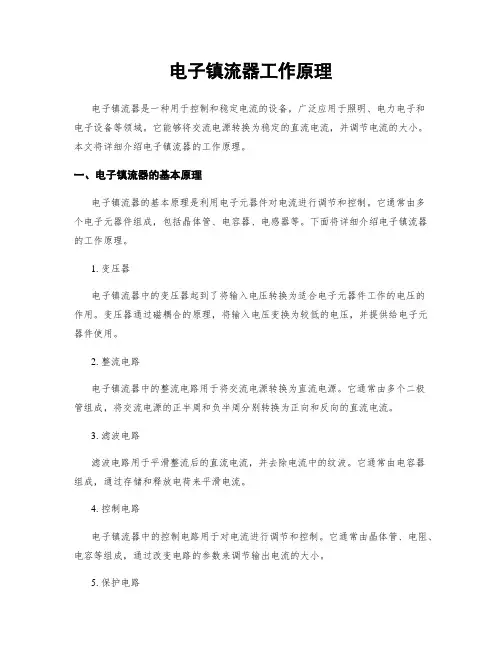

电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的设备，广泛应用于照明、电力电子和电子设备等领域。

它能够将交流电源转换为稳定的直流电流，并调节电流的大小。

本文将详细介绍电子镇流器的工作原理。

一、电子镇流器的基本原理电子镇流器的基本原理是利用电子元器件对电流进行调节和控制。

它通常由多个电子元器件组成，包括晶体管、电容器、电感器等。

下面将详细介绍电子镇流器的工作原理。

1. 变压器电子镇流器中的变压器起到了将输入电压转换为适合电子元器件工作的电压的作用。

变压器通过磁耦合的原理，将输入电压变换为较低的电压，并提供给电子元器件使用。

2. 整流电路电子镇流器中的整流电路用于将交流电源转换为直流电源。

它通常由多个二极管组成，将交流电源的正半周和负半周分别转换为正向和反向的直流电流。

3. 滤波电路滤波电路用于平滑整流后的直流电流，并去除电流中的纹波。

它通常由电容器组成，通过存储和释放电荷来平滑电流。

4. 控制电路电子镇流器中的控制电路用于对电流进行调节和控制。

它通常由晶体管、电阻、电容等组成，通过改变电路的参数来调节输出电流的大小。

5. 保护电路为了保护电子镇流器和其他设备的安全，通常会在电子镇流器中添加保护电路。

保护电路可以对过流、过压、过热等异常情况进行检测，并采取相应的措施，如切断电源或降低电流等，以保护设备的安全运行。

二、电子镇流器的工作过程电子镇流器的工作过程可以分为以下几个步骤：1. 输入电压变换电子镇流器首先将输入电压通过变压器转换为适合电子元器件工作的电压。

变压器的变比决定了输出电压的大小。

2. 整流经过变压器转换后的电压进入整流电路，通过二极管的导通和截止，将交流电源转换为直流电源。

整流后的电流仍然存在纹波，需要通过滤波电路进行处理。

3. 滤波直流电流经过滤波电路，通过电容器的存储和释放电荷来平滑电流，并去除纹波。

滤波后的电流基本上是稳定的直流电流。

4. 控制滤波后的直流电流进入控制电路，通过改变电路的参数，如晶体管的导通和截止时间、电容的充放电时间等，来调节输出电流的大小。

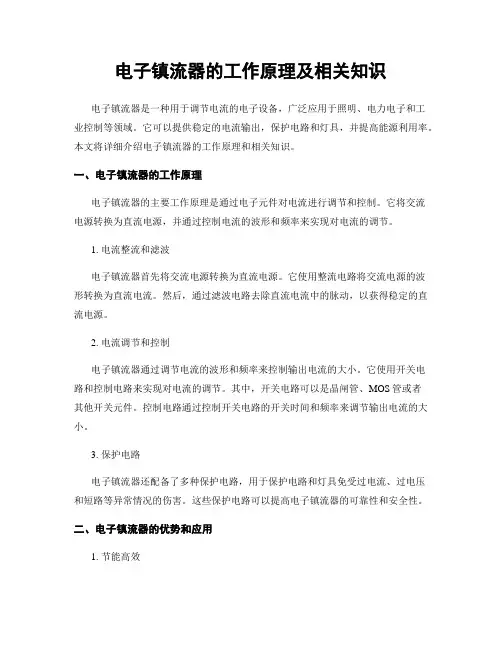

电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流的电子设备，广泛应用于照明、电力电子和工业控制等领域。

它可以提供稳定的电流输出，保护电路和灯具，并提高能源利用率。

本文将详细介绍电子镇流器的工作原理和相关知识。

一、电子镇流器的工作原理电子镇流器的主要工作原理是通过电子元件对电流进行调节和控制。

它将交流电源转换为直流电源，并通过控制电流的波形和频率来实现对电流的调节。

1. 电流整流和滤波电子镇流器首先将交流电源转换为直流电源。

它使用整流电路将交流电源的波形转换为直流电流。

然后，通过滤波电路去除直流电流中的脉动，以获得稳定的直流电源。

2. 电流调节和控制电子镇流器通过调节电流的波形和频率来控制输出电流的大小。

它使用开关电路和控制电路来实现对电流的调节。

其中，开关电路可以是晶闸管、MOS管或者其他开关元件。

控制电路通过控制开关电路的开关时间和频率来调节输出电流的大小。

3. 保护电路电子镇流器还配备了多种保护电路，用于保护电路和灯具免受过电流、过电压和短路等异常情况的伤害。

这些保护电路可以提高电子镇流器的可靠性和安全性。

二、电子镇流器的优势和应用1. 节能高效相比传统的电感式镇流器，电子镇流器具有更高的能源利用率。

它能够通过调节电流的波形和频率来提高能源的利用效率，并减少能源的浪费。

2. 稳定可靠电子镇流器能够提供稳定的电流输出，不受电网电压波动的影响。

它还具有多种保护电路，可以有效地保护电路和灯具，延长其使用寿命。

3. 调光性能好电子镇流器可以实现对灯具的调光控制。

通过调节电流的波形和频率，可以实现灯光的亮度调节，满足不同场景和需求的照明要求。

4. 应用广泛电子镇流器广泛应用于照明、电力电子和工业控制等领域。

在照明领域，它常用于LED灯具、荧光灯和高压钠灯等的驱动电路。

在电力电子领域，它可以用于电力变换器、机电驱动和电源等设备。

在工业控制领域，它可以用于工业自动化系统和机器人等设备。

三、电子镇流器的发展趋势1. 高效节能随着能源紧缺和环境污染的日益严重，电子镇流器的节能性能将成为发展的重点。

电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流和保护电气设备的重要组件。

它的工作原理基于电子器件的控制和电流调节技术。

本文将介绍电子镇流器的工作原理和相关知识，帮助读者理解其在电器设备中的重要作用。

一、电子镇流器的概述电子镇流器是一种电子器件，用于控制电流并提供稳定的电力供应。

它的主要功能是保护电器设备，防止电流过大或过小而造成设备损坏。

电子镇流器不仅可以调节电流，还可以提供稳定的电压输出，以确保设备的正常运行。

二、电子镇流器的组成和工作原理通常情况下，电子镇流器由电路板、电容器、电阻器、开关和电感器等组件组成。

它们协同工作，实现电流的调节和稳定输出。

1. 电路板电路板是电子镇流器的核心部件，用于安装和连接其他组件。

它包含了控制电子元件，能够根据输入信号进行调节。

2. 电容器电容器是电子镇流器中常见的组件之一。

它可以储存电荷，并在需要时释放电荷来稳定电流。

电容器的容量决定了其储存和释放电荷的能力，从而影响电流的稳定性。

3. 电阻器电阻器在电子镇流器中起到限制电流的作用。

通过调整电阻器的阻值，可以控制电流的大小。

4. 开关开关用于控制电子镇流器的工作状态。

当开关关闭时，电子镇流器将处于断开状态，不会输出电流。

当开关打开时，电子镇流器开始工作，输出稳定的电流。

5. 电感器电感器也是电子镇流器中重要的组件之一。

它具有自感性，可以阻止电流的突变，从而保证电流的平稳输出。

整个电子镇流器系统通过这些组件的协调工作，实现对输入电流的调节和稳定输出。

三、电子镇流器的应用领域电子镇流器广泛应用于各种电器设备中，如照明设备、电动机、电子设备等。

其主要作用有以下几个方面：1. 电源调节电子镇流器可以通过调节电流和电压来保证设备的正常运行。

在供电不稳定的情况下，电子镇流器可以提供稳定的电力供应，保护设备不受损坏。

2. 节能电子镇流器可以根据不同设备的需要，提供最佳电流输出，以减少能源的浪费。

通过降低电流和电压，电子镇流器可以实现设备的节能功能。

镇流器的一般工作原理引言：镇流器是一种用于限流和稳压的电子元件，广泛应用于各种电子设备的电路中。

它起到了保护电路和增加稳定性的作用。

本文将介绍镇流器的一般工作原理，包括基本原理、工作模式和常见类型。

一、基本原理镇流器主要通过限制电流的流动，使之保持在设定的范围内，防止电路中的元件受到过流的损坏。

基本的工作原理可以简单描述为：当输入电压超过其额定值时，镇流器将自动减小过大的电流，以保护电路。

二、工作模式1. 线性模式：线性模式的镇流器通过将过流电流流经能耗电阻来实现限流。

当电流超过阈值时，电阻将接受额外的电压，通过转化成热量释放掉，从而限制电流大小。

2. 开关模式：开关模式的镇流器采用开关器件（如晶体管、MOSFET、IGBT等）来进行电流调节。

开关器件周期性地开关，通过控制开关时间和占空比来控制电流大小。

三、常见类型1. 稳压二极管（Zener diode）：稳压二极管是最简单的镇流器类型之一，它利用 P-N 结反向击穿特性实现电压稳定。

当电流超过反击穿电压时，稳压二极管会快速降低电流，以保持稳定的输出电压。

2. 电源电压稳压器（Voltage regulator）：电源电压稳压器是一种带有负载调节器的集成镇流器，可以在不同负载条件下提供稳定的电压输出。

它可以根据负载的变化自动调节电流，以满足不同应用的需求。

3. 交流稳压器（AC regulator）：交流稳压器主要用于调整交流电压，使其保持稳定。

它可以根据输入电压的变化来调整输出电压，使其适应各种工业和家用电器。

4. 开关稳压器（Switching regulator）：开关稳压器是一种高效的镇流器，广泛应用于大功率设备和电源供应器。

它通过周期性地开关开关器件来调节电流和电压，并通过滤波器和稳压器来获得稳定的输出。

结论：镇流器在电子设备中起到了重要的作用，通过限制电流的大小，保护了电路中的其他元件。

本文介绍了镇流器的一般工作原理，包括基本原理、工作模式和常见类型。

电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于改善电力系统的效率和稳定性。

它的工作原理基于电子器件的调节和控制，通过改变电流的波形和频率来实现电力系统的优化。

1. 电子镇流器的基本原理电子镇流器主要由半导体器件、电容器和电感器组成。

其基本原理是通过半导体器件的开关控制，将输入电源的交流电转换为稳定的直流电输出。

具体来说，电子镇流器通过以下几个步骤实现电流的调节和控制：- 整流：电子镇流器首先将交流电源转换为直流电源。

这一步骤通常使用整流电路来完成，其中包括二极管等器件，将交流电转换为单向的直流电。

- 滤波：在经过整流后，输出的直流电还会存在一些波动和纹波。

为了使输出电流更加稳定，电子镇流器会使用电容器进行滤波，减小纹波的幅度，使输出电流更加平滑。

- 调压：电子镇流器还可以通过调整开关器件的开关频率来实现电流的调节。

通过改变开关的占空比，可以控制输出电流的大小。

当需要输出较大电流时，开关频率会增加，从而提高输出电流的平均值。

2. 电子镇流器的优点电子镇流器相比传统的电阻式镇流器具有许多优点，主要包括以下几个方面：- 高效率：电子镇流器能够通过调整开关器件的频率和占空比，提高电力系统的效率。

相比传统的电阻式镇流器，电子镇流器的能量损耗更小，能够更有效地利用电能。

- 稳定性：电子镇流器能够通过滤波电路和调压控制，使输出电流更加稳定。

它能够抵抗电网电压的波动和干扰，保持输出电流的稳定性。

- 节能环保：由于电子镇流器的高效率，它能够减少能源的浪费，降低电力系统的能耗。

同时，电子镇流器不会产生有害物质和电磁辐射，对环境更加友好。

3. 电子镇流器的应用领域电子镇流器广泛应用于各个领域，主要包括以下几个方面：- 照明领域：电子镇流器可以用于LED灯具的驱动，通过调节电流和电压，实现对LED灯的亮度和色温的控制。

- 工业领域：电子镇流器可以用于工业电机的控制，通过调节电流和频率，实现对电机的转速和扭矩的控制。

电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的电子设备，广泛应用于照明、电力电子和工业自动化等领域。

它的工作原理基于电子元件的特性和电路的设计。

一、电子镇流器的基本原理电子镇流器的基本原理是通过控制电流的流动来实现对电路的稳定和控制。

它主要由电子元件和控制电路组成。

1. 电子元件：电子镇流器中最常见的元件是晶体管和电容器。

晶体管可以通过控制电流的放大和开关来实现对电路的控制。

电容器则用于存储和释放电能，平滑电流波动。

2. 控制电路：控制电路是电子镇流器的核心部份，它通过对电流的测量和反馈控制来实现对电路的稳定性和控制性。

控制电路可以根据需要调整电流的大小和频率，以适应不同的应用需求。

二、电子镇流器的工作过程电子镇流器的工作过程可以分为三个阶段：启动阶段、运行阶段和保护阶段。

1. 启动阶段：当电子镇流器接通电源时，控制电路会检测电流的大小和频率。

如果电流低于设定值或者频率不稳定，控制电路会发送信号给晶体管，使其工作。

晶体管的工作会导致电流增加，直到达到设定值。

2. 运行阶段：一旦电子镇流器启动成功，控制电路会继续监测电流的大小和频率。

如果电流波动或者频率变化，控制电路会及时调整晶体管的工作状态，以保持电流的稳定性。

3. 保护阶段：在电子镇流器工作过程中，如果浮现电流过大、过热或者其他异常情况，控制电路会自动切断电源，以保护电子元件和电路的安全。

三、电子镇流器的应用和优势电子镇流器的应用非常广泛，主要用于照明、电力电子和工业自动化等领域。

它的优势主要体现在以下几个方面：1. 节能环保：电子镇流器可以通过控制电流的大小和频率，减少能量的浪费和损耗，从而实现节能和环保的效果。

2. 稳定性好：电子镇流器通过控制电流的流动，可以保持电路的稳定性，避免电流波动对设备和电路的伤害。

3. 调节性强：电子镇流器可以根据需要调整电流的大小和频率，以适应不同的应用需求。

4. 寿命长：电子镇流器采用电子元件和控制电路，具有较长的使用寿命和稳定性。

磁导体镇流器电路原理与维修磁导体镇流器电路原理与维修一、引言磁导体镇流器是一种常见的电子设备，用于减小电路中的磁感应强度。

本文将详细介绍磁导体镇流器的原理以及维修方法。

二、磁导体镇流器原理1. 什么是磁导体镇流器？磁导体镇流器是一种利用磁场来减小电路中的磁感应强度的装置。

它由一个或多个线圈组成，通过控制线圈中的电流来改变磁场的大小和方向。

2. 磁场对电路产生的影响在某些情况下，电路中可能会产生不必要或有害的磁场。

在高频电子设备中，电感元件可能会产生大量的漏磁场，干扰其他设备或引起不必要的能量损耗。

此时，使用磁导体镇流器可以有效地减小这些干扰或损耗。

3. 线圈设计和材料选择为了实现有效的镇流效果，线圈设计至关重要。

线圈应该合理布局，并且使用高导磁率材料来增加其对漏磁场的吸收能力。

常见的线圈材料包括铁氧体、镍铁合金等。

4. 磁导体镇流器的工作原理当电流通过线圈时，产生的磁场会吸收或改变电路中的漏磁场。

这是因为磁导体镇流器中的线圈会吸引漏磁场，使其在更小的范围内运动或改变方向。

通过适当调整线圈中的电流大小和方向，可以实现对漏磁场的控制。

三、磁导体镇流器维修方法1. 故障排除当磁导体镇流器出现故障时，首先需要进行故障排除。

可以使用万用表等测试仪器检查线圈是否存在断路或短路。

如果发现问题，应及时更换损坏的部件。

2. 线圈绝缘检查由于磁导体镇流器通常在高温和高频环境下工作，线圈绝缘性能非常重要。

定期检查线圈的绝缘情况，并使用绝缘测试仪器进行测试。

如果发现绝缘性能下降或存在问题，应及时修复或更换受损部分。

3. 清洁和维护定期清洁磁导体镇流器的外壳和线圈，以防止灰尘或污垢的积累。

同时，检查连接器和线路是否松动或腐蚀，并进行必要的维护。

确保设备正常工作并延长使用寿命。

4. 电流调整根据实际需要，可能需要调整磁导体镇流器中线圈的电流大小和方向。

在进行调整之前，应仔细阅读设备说明书，并遵循正确的操作步骤。

如果不确定如何进行调整，建议咨询专业人士的意见。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V 挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

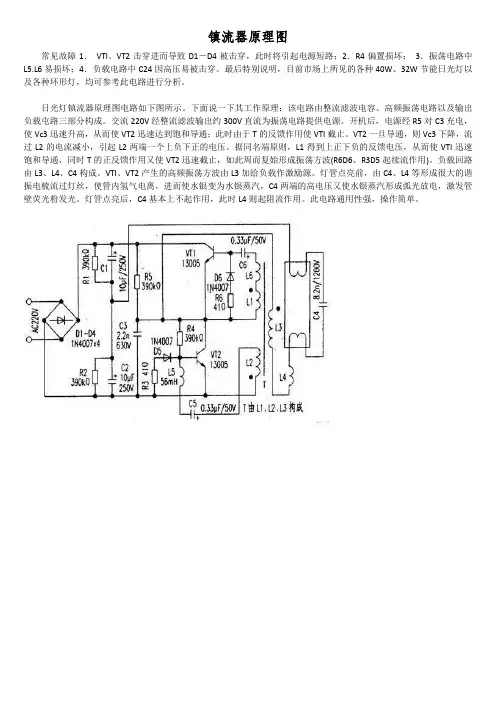

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b 极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。
