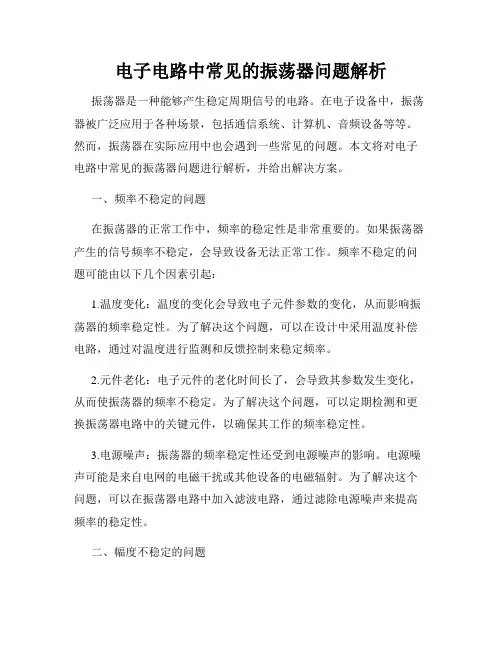

电子电路中常见的振荡器问题解析振荡器是一种能够产生稳定周期信号的电路。
在电子设备中,振荡器被广泛应用于各种场景,包括通信系统、计算机、音频设备等等。
然而,振荡器在实际应用中也会遇到一些常见的问题。
本文将对电子电路中常见的振荡器问题进行解析,并给出解决方案。
一、频率不稳定的问题在振荡器的正常工作中,频率的稳定性是非常重要的。
如果振荡器产生的信号频率不稳定,会导致设备无法正常工作。
频率不稳定的问题可能由以下几个因素引起:1.温度变化:温度的变化会导致电子元件参数的变化,从而影响振荡器的频率稳定性。
为了解决这个问题,可以在设计中采用温度补偿电路,通过对温度进行监测和反馈控制来稳定频率。
2.元件老化:电子元件的老化时间长了,会导致其参数发生变化,从而使振荡器的频率不稳定。
为了解决这个问题,可以定期检测和更换振荡器电路中的关键元件,以确保其工作的频率稳定性。
3.电源噪声:振荡器的频率稳定性还受到电源噪声的影响。
电源噪声可能是来自电网的电磁干扰或其他设备的电磁辐射。
为了解决这个问题,可以在振荡器电路中加入滤波电路,通过滤除电源噪声来提高频率的稳定性。
二、幅度不稳定的问题除了频率的稳定性,振荡器的幅度稳定性也是需要考虑的因素。
如果振荡器产生的信号幅度不稳定,可能会对后续电路的正常工作造成影响。
幅度不稳定的问题可能由以下几个因素引起:1.电源电压变化:振荡器的幅度稳定性与电源电压的稳定性密切相关。
如果电源电压发生变化,会导致振荡器输出的信号幅度不稳定。
为了解决这个问题,可以在振荡器电路中添加稳压电路,通过稳定电源电压来保持幅度的稳定性。
2.电子元件参数变化:与频率不稳定的问题类似,电子元件的参数变化也会导致振荡器输出的信号幅度不稳定。
解决这个问题的方法与频率不稳定类似,通过定期检测和更换关键元件来保持幅度的稳定性。
3.负载变化:振荡器的幅度稳定性还受到负载变化的影响。
在实际应用中,负载的变化是不可避免的,但过大的负载变化会导致振荡器输出信号的幅度不稳定。
振荡电路中的频率稳定技术在振荡电路中,频率稳定技术是一项关键技术。
振荡电路是一种能够产生稳定频率输出信号的电路,广泛应用于通信、无线电、计算机等领域。
本文将介绍振荡电路中的频率稳定技术,包括控制振荡频率的方法、提高频率稳定性的技术和应用实例等。
一、控制振荡频率的方法1.1 Quartz晶振Quartz晶振是一种使用晶体的振荡器,具有稳定的频率特性。
通过将Quartz晶振与电路相连接,可以实现精确控制振荡频率的目的。
Quartz晶振的频率稳定性高、体积小,被广泛应用于各种电子设备中。
1.2 反馈控制反馈控制是一种通过反馈信号来调整振荡频率的方法。
通过将输出信号与输入信号通过反馈回路连接,可以使振荡电路的频率保持在一定范围内。
反馈控制可以根据需要通过调整反馈信号的相位、幅度等参数来控制振荡频率的稳定性。
二、提高频率稳定性的技术2.1 温度补偿技术温度对振荡电路的频率有很大的影响,为了提高频率稳定性,可以采用温度补偿技术。
通过使用温度传感器和补偿电路,可以根据温度变化来自动调整振荡电路的频率,从而提高频率稳定性。
2.2 噪声抑制技术噪声是影响振荡电路频率稳定性的一个重要因素。
为了提高频率稳定性,可以采用噪声抑制技术。
例如,在电路设计中使用低噪声放大器、降低电路的噪声功率等方法,可以有效地提高振荡电路的频率稳定性。
三、应用实例3.1 通信领域在无线通信系统中,频率稳定的振荡电路是确保通信质量的重要保障。
通过采用高稳定度的振荡器和频率稳定技术,可以有效地减少通信系统中的抖动和干扰,提高通信质量和稳定性。
3.2 医疗设备在医疗设备中,如心电图仪、超声波设备等,频率稳定的振荡电路对于准确测量和诊断至关重要。
通过采用高精度的振荡器和频率稳定技术,可以提高医疗设备的测量精度和稳定性,提高诊断效果。
总结频率稳定技术在振荡电路中起着重要作用,可以有效地控制振荡频率,提高频率稳定性。
通过采用Quartz晶振、反馈控制等方法,可以实现频率的精确控制。
5.4 振荡器的频率稳定度⇒产生等幅持续的振荡满足起振、平衡和稳定三个条件波形。
⇒振荡器的瞬时当受到外界或振荡器内部不稳定因素干扰相位(或频率)会在平衡点附近随机变化。
频率稳定度f与标称频率0f偏离的程度。
用于衡量实际振荡频率osc频率稳定度是振荡器最为重要的性能指标之一。
现代电子技术的飞速发展对振荡器的频率稳定度提出了越来越高的要求。
通信系统的频率不稳定,就会因漏失信号而无法通信,如调频广播发射机的频率不稳,调频接收机就不能准确接收,如调频广播发射机的频率准确、稳定,则接收机在不需要调谐的情况下能够实现自动收听和转播;在数字电路中,时钟不稳会引起时序关系的混乱;测量仪器的频率不稳定会引起较大的测量误差;军事保密通信及空间技术对频率稳定度提出了更为严格的要求。
例如,要实现与火星通信,频率的相对误差不能大于1110-数量级。
倘若给距离地球5600万千米卫星定位,要求频率的相对误差不能大于1210-数量级。
1 频率准确度和频率稳定度评价振荡频率的主要指标是频率准确度和频率稳定度。
频率准确度表明实际工作频率偏离标称频率的程度,分为绝对频率准确度和相对频率准确度。
绝对频率准确度是实际工作频率osc f 与标称频率0f 的偏差0osc f f f ∆=- (5.4.1) 相对频率准确度是频率偏差f ∆与标称频率之比000osc f f f f f -∆= (5.4.2) 频率稳定度是在指定时间间隔内频率准确度变化的最大值。
也分为绝对频率稳定度和相对频率稳定度。
最常用的是相对频率稳定度,简称频率稳定度,以δ表示0max 0osc f f f δ-=时间间隔 (5.4.3) 其中0max osc f f -是某一间隔内的最大频率偏移。
如某振荡器标称频率为5MHz ,在一天所测的频率中,与标称值偏离最大的一个频率点为4.99995MHz ,则该振荡器的频率稳定度为605max60(4.99995 5)10110/510osc f f dayf δ--⨯-===⨯⨯day day 在频率准确度与频率稳定度两个指标中,频率稳定度更为重要。
电路中的振荡器如何稳定频率振荡器是一种电路,能够产生稳定的交流信号。
在电子设备中,振荡器起到非常重要的作用,用于产生各种频率的信号。
然而,振荡器的稳定频率是一个关键问题,本文将探讨振荡器稳定频率的相关内容。
一、振荡器的基本原理振荡器是由放大器和反馈网络组成的电路。
放大器负责放大信号,而反馈网络则将一部分输出信号回馈到输入端,从而形成正反馈环路。
当放大器的放大倍数和反馈网络的相位条件满足时,振荡器就能够产生连续的振荡信号。
二、频率稳定性的重要性在实际应用中,振荡器的频率稳定性非常重要。
比如,通信系统中的调制解调器需要稳定的振荡器来产生载波信号;计算机系统中的时钟电路需要稳定的振荡器来提供系统时钟。
频率不稳定会导致通信失效或计算错误,因此保证振荡器的频率稳定性是非常关键的。
三、频率稳定性的限制因素频率稳定性受到许多因素的影响,主要包括温度、供电电压和噪声等。
这些因素会导致振荡器输出信号频率的偏移。
为了保证频率稳定性,需要采取一些措施来抵消这些偏移。
首先,温度对振荡器频率的影响是最为主要的。
温度的变化会导致电子元件参数的改变,从而影响振荡器的频率。
为了解决这个问题,可以采用温度补偿电路来稳定频率,常见的方法包括使用温度传感器和稳定电流源。
其次,供电电压的波动也会影响振荡器频率的稳定性。
电源电压的不稳定会引起振荡器工作点的变化,从而改变振荡器的频率。
为了提高稳定性,可以采用电源稳压技术来消除供电电压的波动。
最后,噪声也是一个影响振荡器频率的重要因素。
噪声会引入到振荡器的反馈回路中,并改变放大器的增益和相位特性,从而影响振荡器的频率。
为了减小噪声的影响,可以采用低噪声放大器和滤波器来提高频率稳定性。
四、频率稳定技术为了提高振荡器的频率稳定性,有许多技术可以应用。
首先,使用温度补偿电路可以有效降低温度对振荡器频率的影响。
温度传感器可以测量环境温度的变化,并通过调整电路参数来补偿温度的影响。
其次,使用频率稳定器件也可以提高振荡器的稳定性。
电路基础原理解读振荡器的工作原理和稳定性分析在电子领域中,振荡器是一种能够产生连续振荡信号的电路。
它是许多电子设备和系统的关键组成部分,因此对振荡器的工作原理和稳定性进行深入理解是非常重要的。
1. 振荡器的工作原理振荡器的核心组成部分是反馈回路。
当在反馈回路中提供足够的增益时,系统将开始产生自激振荡。
振荡器通过将一部分输出信号重新引入输入信号来实现正反馈。
这种反馈会持续地增加输出信号的幅度,从而使系统产生稳定的振荡。
振荡器的工作原理可以通过晶体管振荡器来解释。
晶体管振荡器通常由晶体管、电容和电感组成。
当系统达到稳定振荡状态时,晶体管的放大倍数将产生一个特定的相位和幅度。
这将导致一定频率的信号在反馈回路中循环,并以稳定的振幅产生。
2. 振荡器的稳定性分析稳定性是评估振荡器性能的关键指标之一。
稳定性反映了振荡器输出频率和振幅对环境变化的敏感程度。
振荡器的稳定性可以通过衡量频率稳定性和幅度稳定性来评估。
频率稳定性是指振荡器输出频率随环境变化的变化程度。
主要因素包括温度、供电电压和负载变化对电路参数的影响。
其中,温度对晶体管的参数影响最为显著,因此需要特别注意温度对振荡器的影响。
通过选择合适的元器件和使用稳定性较好的晶体管,可以提高振荡器的频率稳定性。
幅度稳定性是指振荡器输出振幅随环境变化的变化程度。
主要因素包括温度、供电电压和负载变化对电路增益的影响。
为了提高振荡器的幅度稳定性,可以采取一些措施,如增加反馈网络、调整放大倍数、使用稳定性较好的元器件等。
此外,相位噪声也是振荡器稳定性的重要指标。
相位噪声是指振荡器输出信号相位随时间的随机波动。
为了降低相位噪声,可以采取一些技术手段,如增加反馈网络的带宽、减少元件的噪声贡献等。
综上所述,对于振荡器的工作原理和稳定性的深入理解对于电子领域的工程师和设计师至关重要。
只有通过针对不同环境变化的分析和优化,才能设计出性能稳定、频率精准的振荡器电路。
通过对振荡器工作原理的解读,我们可以了解到正反馈如何促使系统产生稳定的振荡。
一、振荡器频率稳定和幅度稳定1、相位的稳定性外界因素的变化会破坏相位平衡条件,使环路相移偏离2nπ。
相位稳定条件是指相位条件一旦被破坏时环路能自动恢复φT=2nπ所应具有的条件。
相位稳定条件满足相位稳定条件的φT(ω)特性曲线如图所示。
上式表示φT(ω)在ω0附近具有负斜率变化,其绝对值愈大,相位愈稳定。
在LC并联谐振回路中,振荡环路φT(ω)=φA(ω)+φF(ω),即φT(ω)由两部分组成,其中,φF(ω)是反馈网络相移,与频率近似无关;φA(ω)是放大器相移,主要取决于并联谐振回路的相频特性φZ(ω)并联振荡电路中,是依靠具有负斜率相频特性的谐振回路来满足相位稳定条件的,且Q越大,φZ(ω)随ω增加而下降的斜率就越大,振荡器的频率稳定度也就越高。
2、频率的稳定(1)影响振荡器振荡频率变化的原因:温度、湿度、电源电压、负载的变化以及机械振动、元件器的老化、周围磁场等外部因素,都有可能引起决定振荡频率的回路元件参数(L、C、Q e、r)、管子的参数和相位(主要回路相位φ的变化)的变化,从而使振荡频率发生变化,后者是引起频率不稳定的内因。
(2)稳频措施为一是减少外界因素的变化。
例如,将振荡器或回路元件置于恒温槽内来减小温度的变化,采用密封工艺来减小湿度的变化,采用高稳定的稳压电源来减小电源电压的变化,采用减振装置来减小机械振动,采用屏蔽罩来减小周围磁场的影响,在振荡器与负载之间插入跟随器来减小负载变化等。
二是合理选择元器件。
例如,选择f T高且性能稳定可靠的振荡管,不但有利于起振(因在振荡频率上β较高),而且由于极间电容小,相移小,使振荡频率更接近回路的固有谐振频率,有利于提高频率稳定度;选择温度系数小、Q值高的回路电感L(如在高频瓷骨架上用烧渗银法制成的电感)和电容C,一方面使L和C在温度改变时变化很小,振荡频率的变化也很小,另一方面由于Q值高,其频率稳定度也高;采用贴片元器件,可减小分布参数的影响,有利于振荡频率的稳定。
振荡器实验报告振荡器实验报告引言:振荡器是电子学中常见的一种电路,它能够产生稳定的交流信号。
在本次实验中,我们将探索振荡器的工作原理,并通过实验验证其性能。
一、实验目的本实验的主要目的有两个方面:1. 了解振荡器的基本原理和工作方式;2. 通过实验验证振荡器的性能,如频率稳定性、幅度稳定性等。
二、实验原理振荡器是一种能够自激励产生振荡信号的电路。
它由放大器和反馈网络组成。
放大器将输入信号放大后送回反馈网络,反馈网络再将信号输入放大器,形成一个闭环。
在适当的条件下,这个闭环系统能够产生稳定的振荡信号。
三、实验装置本次实验所需的装置有:1. 函数发生器:用于提供输入信号;2. 振荡器电路:由放大器和反馈网络组成;3. 示波器:用于观测振荡器输出信号的波形。
四、实验步骤1. 搭建振荡器电路:根据实验指导书提供的电路图,连接放大器和反馈网络;2. 设置函数发生器:将函数发生器的输出与振荡器电路的输入相连,设置适当的频率和幅度;3. 观测输出信号:将示波器的探头连接到振荡器电路的输出端,调整示波器的参数,观察输出信号的波形和频率;4. 记录实验数据:记录函数发生器的频率和幅度,以及示波器观测到的振荡器输出信号的波形和频率。
五、实验结果与分析根据实验数据和观测结果,我们可以得出以下结论:1. 振荡器能够产生稳定的振荡信号,其频率和幅度基本保持不变;2. 振荡器的输出信号呈现正弦波形,频率与函数发生器设置的频率相近。
六、实验误差与改进在实验过程中,可能会存在一些误差,影响实验结果的准确性。
可能的误差来源包括:1. 实验装置的精度限制:函数发生器和示波器的精度可能会对实验结果产生一定的影响;2. 电路元件的参数漂移:电路元件的参数可能会随时间变化,导致振荡器的频率和幅度发生变化。
为了减小误差,我们可以采取以下改进措施:1. 使用更高精度的实验装置:选择精度更高的函数发生器和示波器,以提高实验结果的准确性;2. 定期校准电路元件:定期检查和校准电路元件的参数,以确保振荡器的频率和幅度稳定。
振荡器参数振荡器参数是用来反映振荡器性能的重要参数,其指标可以反映出振荡器的质量,并直接影响振荡器的效率、精度和稳定性。
本文将介绍振荡器参数的种类及其影响,以及如何正确选择振荡器参数。
一、振荡器参数的种类振荡器的参数有很多种,但最常见的是频率、衰减、电容量、负载、电阻、振幅等等。
(1)频率参数:振荡器的频率参数是指振荡器的频率,是振荡器最重要的参数,它直接影响振荡器的性能,如精度、稳定性、效率等。
(2)衰减参数:衰减参数是指振荡器在频率附近振荡过程中,每次振荡幅度变化的大小。
它与振荡器的精度和稳定性相关,当衰减参数越小,振荡器精度越高,振荡器稳定性越好。
(3)电容量参数:电容量参数是指振荡器的电容量,它直接影响振荡器的谐振频率。
当电容量变化时,振荡频率也会变化,从而影响振荡器的精度和稳定性。
(4)负载参数:负载参数是指负载与振荡器之间的耦合系数,这种耦合系数会影响振荡器的性能,如精度、稳定性、效率等。
(5)电阻参数:电阻参数是指振荡器的电阻,它影响振荡器的输出电流。
电阻越低,输出的电流越大,影响振荡器的精度和稳定性。
(6)振幅参数:振幅参数是指振荡器的振幅,也就是每次振荡的幅度。
振幅越大,振荡器的精度就越高。
二、振荡器参数影响振荡器的参数直接影响振荡器的性能,如精度、稳定性、效率等。
因此,在选择振荡器参数时,应根据不同情况和要求选择最合适的参数,以便获得最佳的性能。
1.频率参数:频率参数是指振荡器的频率,是振荡器的关键参数。
正确的频率参数可以产生良好的效率,准确的精度和良好的稳定性。
因此,在选择振荡器时,应注意其频率参数的选择,以便在条件允许的情况下获得最佳的性能。
2.衰减参数:衰减参数是指振荡器在频率附近振荡过程中,每次振荡幅度变化的大小。
衰减参数越小,振荡器精度越高,振荡器稳定性越好。
因此,在选择振荡器参数时,应尽量选择小衰减参数,以便满足较高精度和稳定性的要求。
3.电容量参数:电容量参数是指振荡器的电容量,直接影响振荡器的谐振频率。
一、振荡器频率稳定和幅度稳定
1、相位的稳定性
外界因素的变化会破坏相位平衡条件,使环路相移偏离2nπ。
相位稳定条件是指相位条件一旦被破坏时环路能自动恢复φT=2nπ所应具有的条件。
相位稳定条件满足相位稳定条件的φT(ω)特性曲线如图所示。
上式表示φT(ω)在ω0附近具有负斜率变化,其绝对值愈大,相位愈稳定。
在LC并联谐振回路中,振荡环路φT(ω)=φA(ω)+φF(ω),即φT(ω)由两部分组成,其中,
φF(ω)是反馈网络相移,与频率近似无关;φA(ω)是放大器相移,主要取决于并联谐振回路的相频特性φZ(ω)
并联振荡电路中,是依靠具有负斜率相频特性的谐振回路来满足相位稳定条件的,且Q越大,φZ(ω)随ω增加而下降的斜率就越大,振荡器的频率稳定度也就越高。
2、频率的稳定
(1)影响振荡器振荡频率变化的原因:温度、湿度、电源电压、负载的变化以及机械振动、元件器的老化、周围磁场等外部因素,都有可能引起决定振荡频率的回路元件参数(L、C、Q e、r)、管子的参数和相位(主要回路相位φ的变化)的变化,从而使振荡频率发生变化,后者是引起频率不稳定的内因。
(2)稳频措施为一是减少外界因素的变化。
例如,将振荡器或回路元件置于恒温槽内来减小温度的变化,采用密封工艺来减小湿度的变化,采用高稳定的稳压电源来减小电源电压的变化,采用减振装置来减小机械振动,采用屏蔽罩来减小周围磁场的影响,在振荡器与负载之间插入跟随器来减小负载变化等。
二是合理选择元器件。
例如,选择f T高且性能稳定可靠的振荡管,不但有利于起振(因在振荡频率上β较高),而且由于极间电容小,相移小,使振荡频率更接近回路的固有谐振频率,有利于提高频率稳定度;选择温度系数小、Q值高的回路电感L(如在高频瓷骨架上用烧渗银法制成的电感)和电容C,一方面使L和C在温度改变时变化很小,振荡频率的变化也很小,另一方面由于Q值高,其频率稳定度也高;采用贴片元器件,可减小分布参数的影响,有利于振荡频率的稳定。
此外,L一般具有正温度系数,若选用适当负温度系数的电容(如陶瓷电容器)进行温度补偿,就可以使温度改变时振荡频率的变化大大减小。
为了防止元器件老化带来的振荡频率变化,在组装电路前应对元器件进行老化处理。
三是合理设计振荡电路。
例如,减小管子与回路之间的耦合,如采用部分接入法,可有效减小管子参数和分布参数对回路的影响,使回路电感和电容变化小,且Q值下降很少,起到稳定振荡频率的作用;适当增加回路总电容,可减小管子的输入、输出电容在总电容中的比重,从而提高回路总电容的稳定性,则频率的稳定度也提高了;采用稳定静态工作点的偏置电路,可减小振荡管参数和工作状态的变化,也可使振荡频率的变化减小。
3、幅度的稳定
幅度稳定度:在规定的条件下,输出信号幅度的相对变化量。
如振荡器输出电压标称值为UO,实际输出电压与标称值之差为ΔU,则振幅稳定度为ΔU/UO。
实现方法:
内稳幅:利用放大器工作于非线性区来实现的方法,与晶体管的静态初始工作状态、自给偏压
效应以及起振时AF的大小有关。
静态时工作电流越小,起振时AF越大,自给偏压效应越灵敏,稳幅效果越好,但波形失真也会越大。
外稳幅:使放大器工作在线性工作状态,而另外接入非线性环节进行稳幅。
二、石英晶体振荡器
在LC振荡器中,尽管采取了各种稳频措施,但实践证明,因为电感、电容元件本身的标准性和稳定性的原因,它的频率稳定度一般很难突破10-5数量级。
为了进一步提高振荡频率的稳定度,可采用一些特殊的振荡器作为选频网络。
1、特点:一般用石英晶体代替LC谐振回路,通称石英晶体振荡器,其频率稳定度可高达
10-6~10-11数量级。
2、分类:
并联型晶体振荡器:晶体在振荡电路中做电感元件,构成电容三点式振荡器。
串联型晶体振荡器:晶体作为短路元件,工作在它的串联谐振频率上,接于反馈放大器的正反馈支路中。
3、石英谐振器及特性
(1)石英谐振器(简称晶体)是利用石英晶体(二氧化硅)的压电效应而制成的一种谐振元件。
它的内部结构如图所示,在一块石英晶片的两面涂上银层作为电极,并从电极上焊出引线固定于管脚上,通常做成金属封装的小型化元件。
石英晶体的内部结构如图所示:石英是一种各向异性的结晶体其化学成分是SiO2。
从一块晶体上切割成的薄片称为晶片,它的形状可以为正方形、矩形或圆形,然后在晶片的两面涂上银层作为电极,电极上焊出两根引线固定在管脚上,就构成了石英晶体振荡器。
它的外壳有金属、玻璃、胶壳等几种。
(2)压电效应:
我们在前面学习集中选频放大器中陶瓷片的结构和性能时已经讲过什么是压电效应:若在晶体的两个极板间加一电场,会使晶体产生机械变形;反之,若在变形方向施加机械力,又会在极板上产生相应的电场,这就是压电效应。
如在极板间加的是交变电压,就会产生机械振动,同时机械变形振动又会产生交变电场。
在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微弱,但当外加交变电场的频率与晶片的固有频率(决定于晶片的几何形状、尺寸和切割方向)相等时,振幅就急剧增加(比其他频率下的振幅大得多),这种现象称为压电谐振。
(3)等效电路及谐振频率
石英晶体在电路中的符号如图所示。
,等效电路如图3所示,C O为晶片的静态电容,C q和L q
分别为晶片振动时的等效动态电感和电容,r q等效为晶片振动时的摩擦损耗。
一般C O的大小与晶片的几何尺寸和电极面积有关,在几个皮法到几十个皮法之间;L q很大,约几十到几百毫亨C q很小,约百分之几皮法;r q的数值从几欧到几百欧,所以石英晶体的品质因数Q值很高。
如国产B45型1MHZ中等精度晶体参数:C O=2~3PF,L q=4.00H,C q=0.0063PF,r q=100~200欧,L q很大,C q很小,且振动损耗小,则振动时的品质因数为
Q q =(L q /C q )1/2
/r q ≧(125000~250000),远大于LC 振荡回路的Q 值。
由图3可求得石英晶体的等效阻抗为(忽略r q )
式中,ωs 为晶体串联谐振角频率,ωp 为晶体并联谐振角频率,因为C q 远远小于C O ,
则有ωp =(1+C q /C o )1/2/L q C q =ωs (1+C q /C o )1/2=ωs (1+C q /2C o )(近似),
两个频率之间的距离很小,晶片呈感性电抗的频率宽度窄,两个频率之间的电抗曲线非常陡峭 曲线的变化率大,电路的稳频效果越好。
上面例题中的相对频率宽度
(ωp -ωs )/ωs =(1/2)(C q /C o )=0.5(0.002~0.003)=0.001~0.0015属于窄频带的范围
由于C q /C o =0.002~0.003,意味着电路的接入系数很小。
当工作与电容三点式时,接入系数越小,
晶体对外电路的耦合就越弱很弱,频率稳定性就越高,谐振回路的品质因数得到保障。
(4)泛音
当外加交变电压的作用下,晶片产生机械振动,其中除了基频的机械振动外,还有许多奇次(三
次、五次等)频率的机械振动,这些机械振动(谐波)统称为泛音。
晶体在不同频率的机械振C 0C q
r q L q
感性
X e
容性容性
ω
ωp ω
s
动可以分别用一个LC串联谐振回路等效如上面图2。
利用晶片的基频可以得到较强的振动,但在振荡频率很高时,晶体的厚度会变的很薄。
薄的晶片加工困难,使用中也容易损坏,所以如果需要的频率较高,一般使用晶体的泛音频率,以使晶片的厚度加厚。
利用泛音振动的称为泛音晶体。
(5)使用注意事项
石英晶体或者工作于感性区,或者工作在ωp附近,容性区域不适合;使用时一定要外接一定量的电容(负载电容C L),标在晶体外壳上的振荡频率就是接有规定负载电容后晶片的串联谐振频率。
通常对于高频晶体,C L为30PF或标为无穷(即无须外接负载电容,常用于串联型晶体震荡器);要注意合适的工作环境(电平或频率)。
4、石英晶体振荡器
(1)并联型晶体振荡器(皮尔斯晶体振荡器)。
并联型晶振电路的工作原理和一般三点式LC振荡器相同,只是把其中的一个电感元件用晶体置换,目的是保证反馈电压中仅包含所需要的基音频率或泛音频率,而滤除其它的奇次谐波分量。
(石英晶体接在B、E间的为密勒振荡电路是电感三点式)。
密勒振荡电路与皮尔斯振荡电路相比,频率稳定度低,原因是密勒电路石英晶体接在晶体管输入阻抗较低的B、E之间,降低石英晶体的标准性。
(2)串联型晶体振荡器
频率稳定度完全取决于晶体的稳定度。
(也可以说是接入系数的影响)
注意:泛音次数不能太高,一般为3、5、7次,更高次泛音晶振,由于接入系数降低,使等效到晶体管输出端的负载电阻下降,从而导致放大器的增益下降,而产生停振的可能。
三、小结(略)。
